【行空板M10扩展板】体感机械拳 简单

头像 hnyzcj 2025.06.28 38 0

【项目来源】

B站大佬“剑客范十三”做了个手搓20米体感机械拳,观之后感觉到十分震撼,正好又赶上DF“造物记”在做“轻装”上阵,“无线”可能!行空板M10扩展组合应用创作赛活动,于是决定将体感机械拳进行简单的“复刻”,毕竟我目前还做不了那么大。

【项目简介】

整个作品包括两块,体感控制端和机械拳端。体感控制端装配一块行空板+电池拓展板,机械拳端,以一辆DIY小车的行驶出现,车头前配置3D打印的拳头模型。通过体感控制端发送指令,从而实现控制小车运动。本次作品功能上较为简单,但采用模块化设计,为后学功能增加提供了无线可能。

【项目目标】

体感控制端:发送控制指令;播放怀旧音乐;灯光效果显示

铁拳小车端:发送控制指令;播放怀旧音乐;灯光效果显示

【所需硬件】

序号

名    称

数    量

1

行空板

2

2

行空板M10电池扩展板

2

3

行空板IO拓展板

1

4

3W迷你音频立体声放大器

1

5

扬声器

2

6

RGB灯带

2

7

N20电机

2

8

轮胎

2

【制作过程】

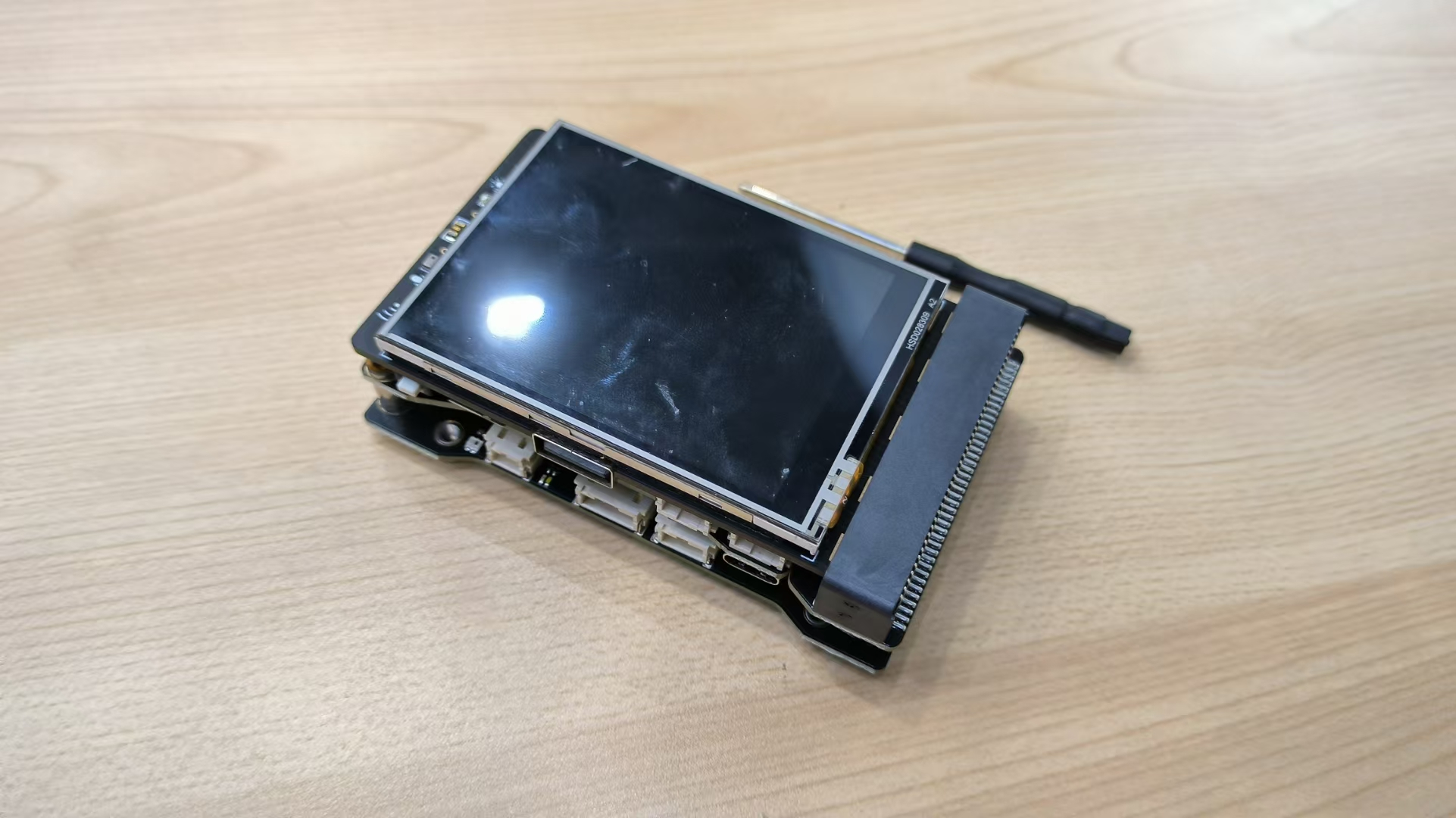

主控安装:

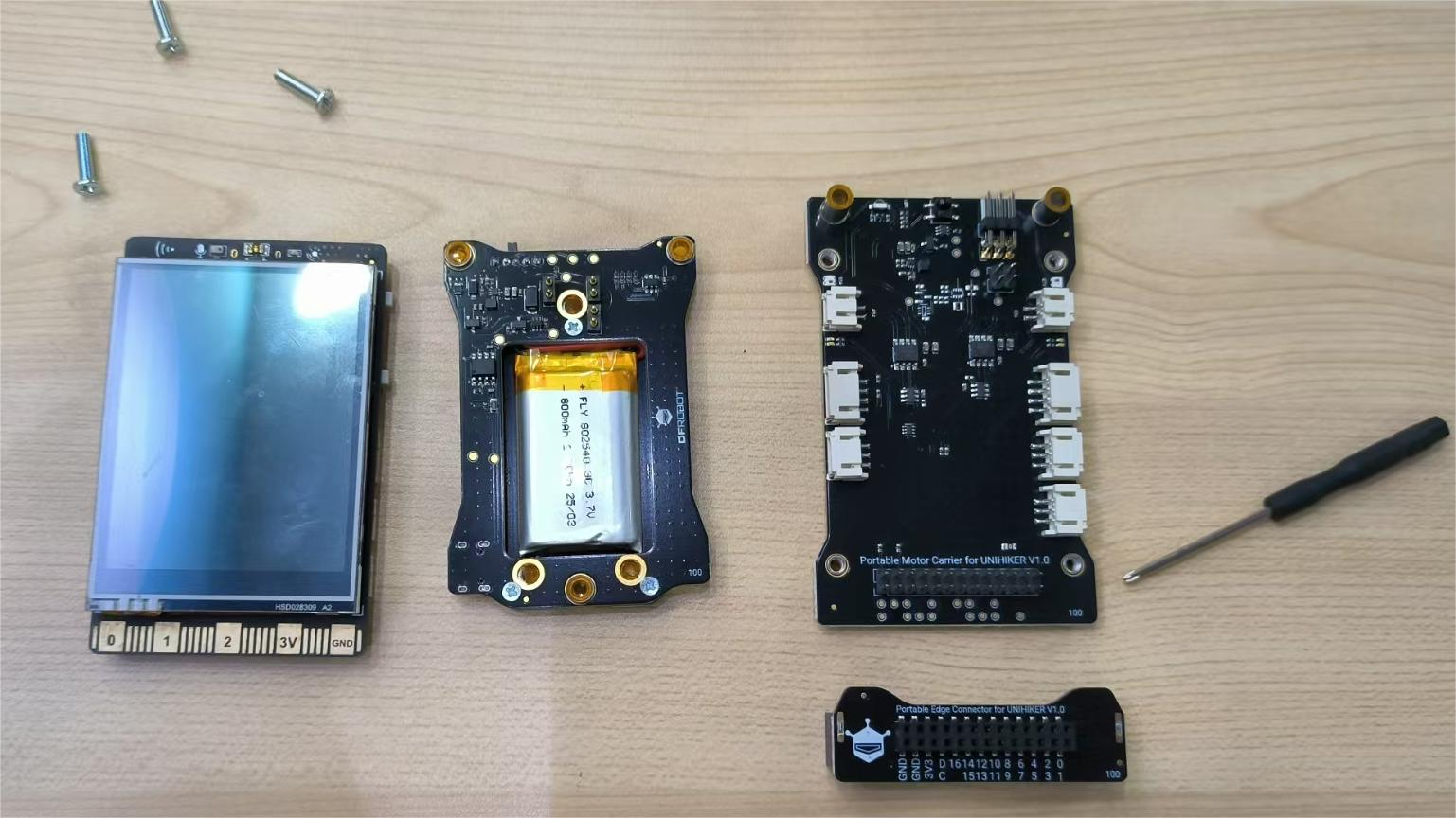

拆开行空板主控、电池拓展板、IO拓展板

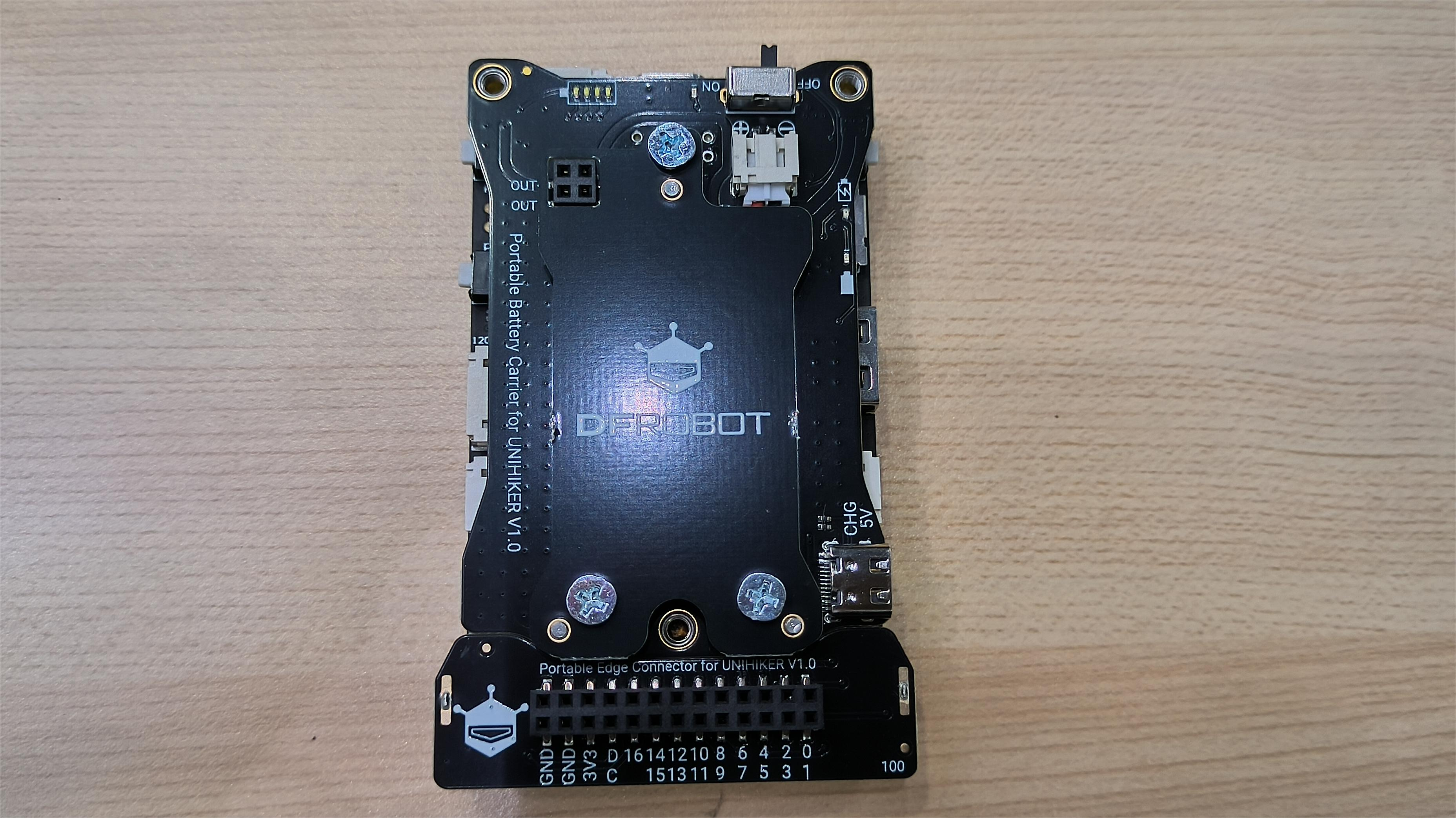

将电池拓展板用螺丝固定在行空板主控背面


将行空板IO拓展板进行叠加安装


体感控制端:

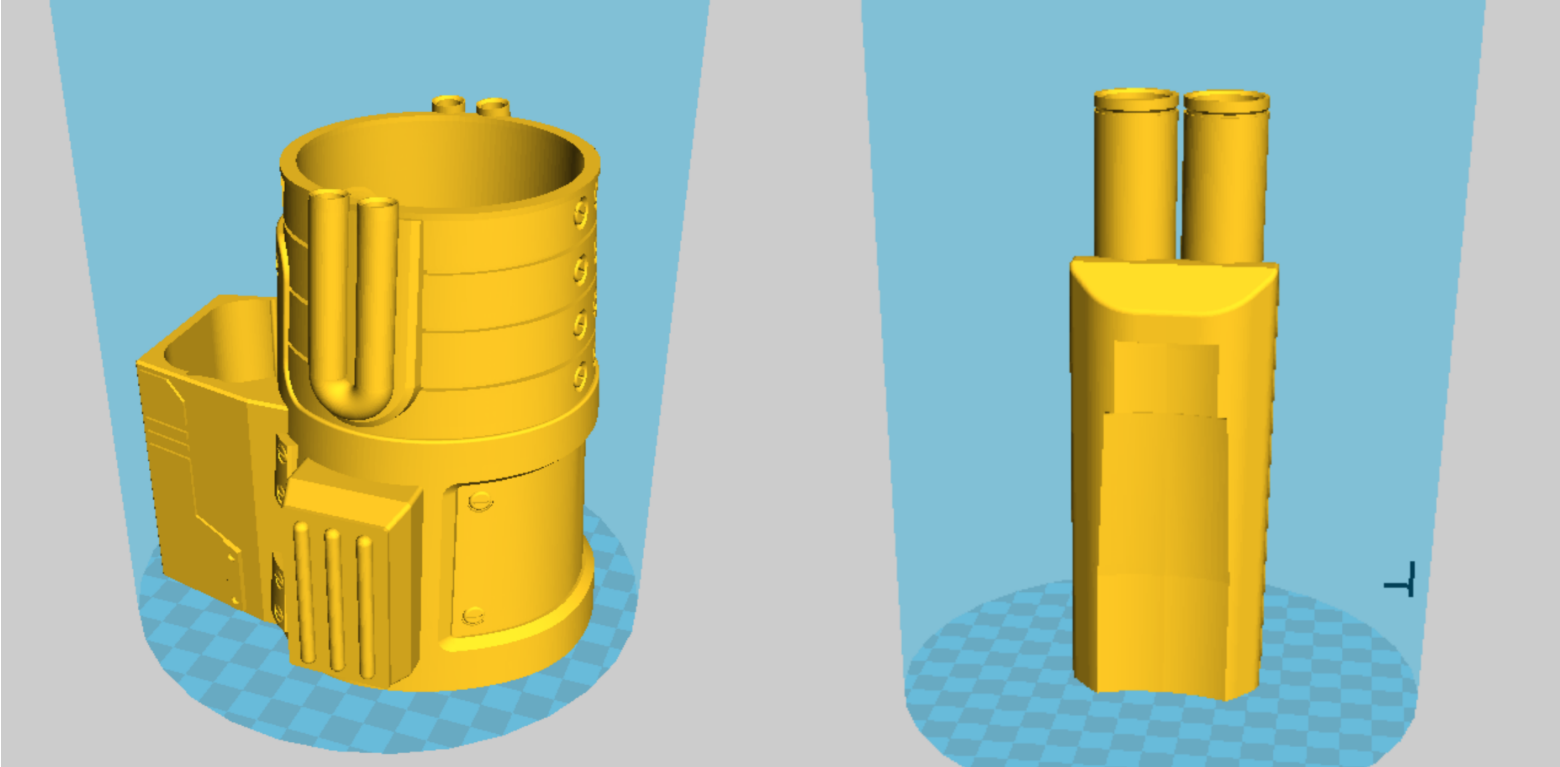

结构件部分:从Thingives下载相应模型文件(https://www.thingiverse.com/thing:3379643)进行打印。模型切片如下,分别打印出体感控制端的两个模型文件。


安装电子件:

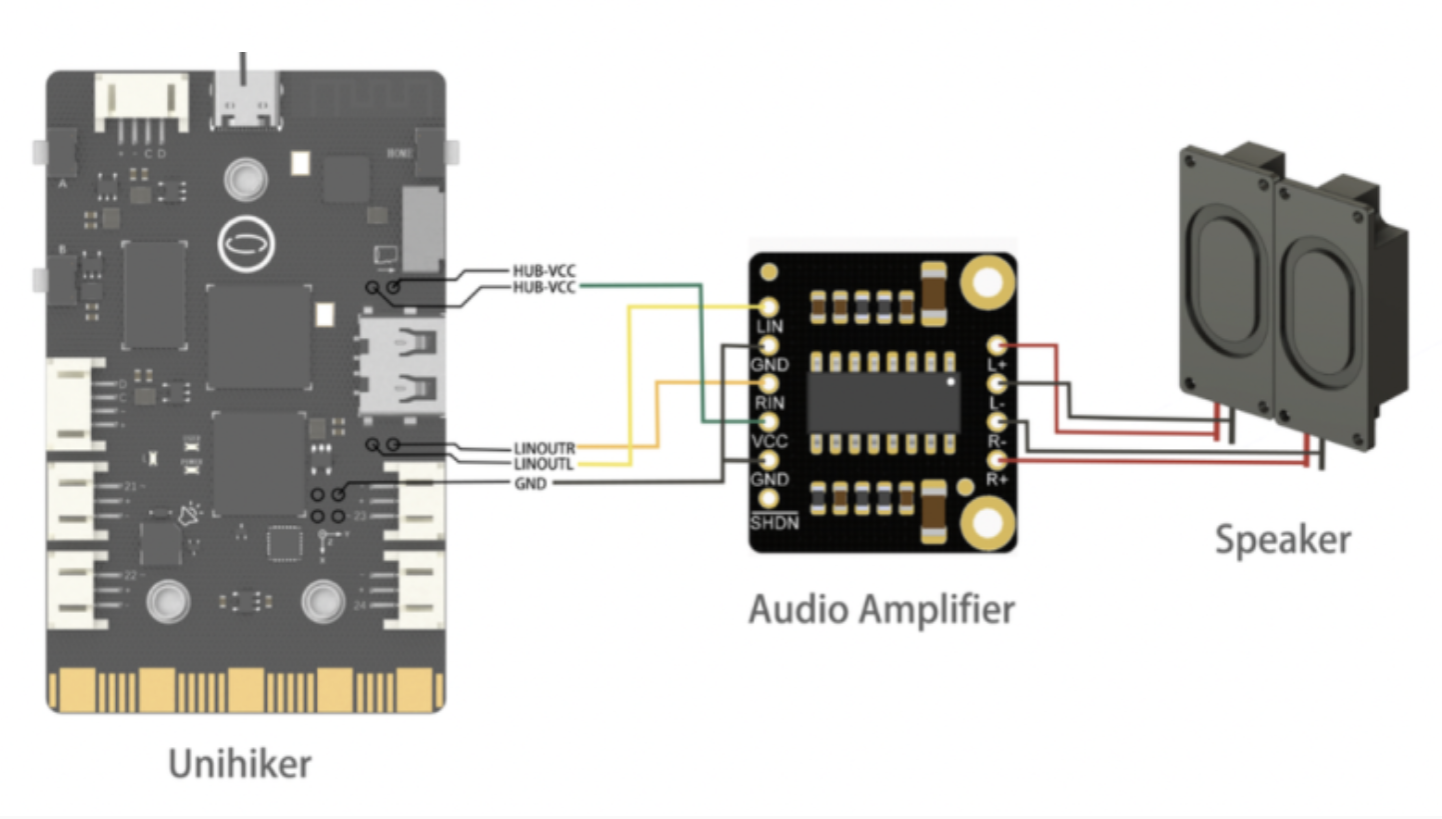

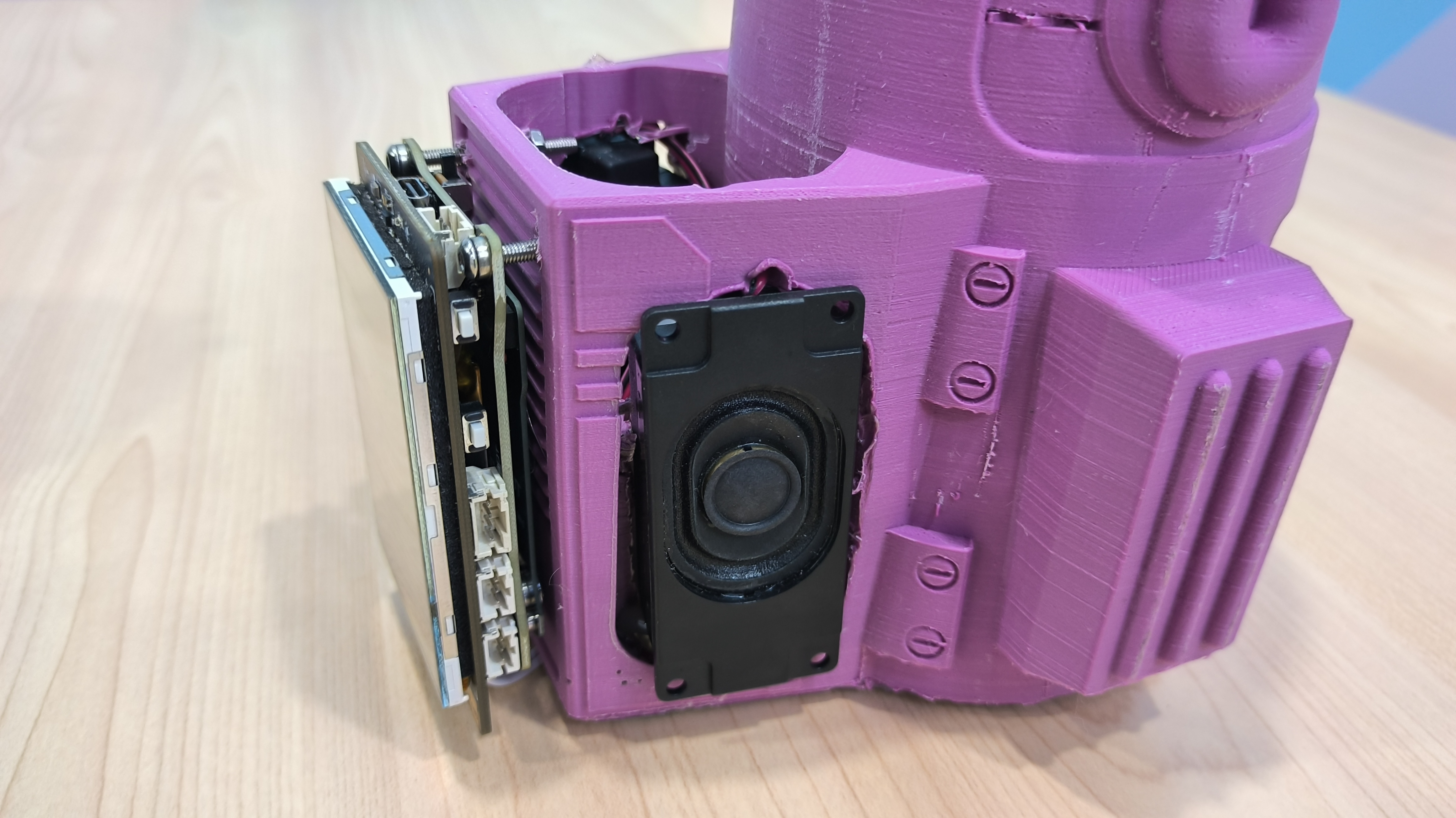

为了让体感控制端不这么千头万绪,我采用3W的音频放大器来连接两个喇叭,具体电路连线如下图所示。

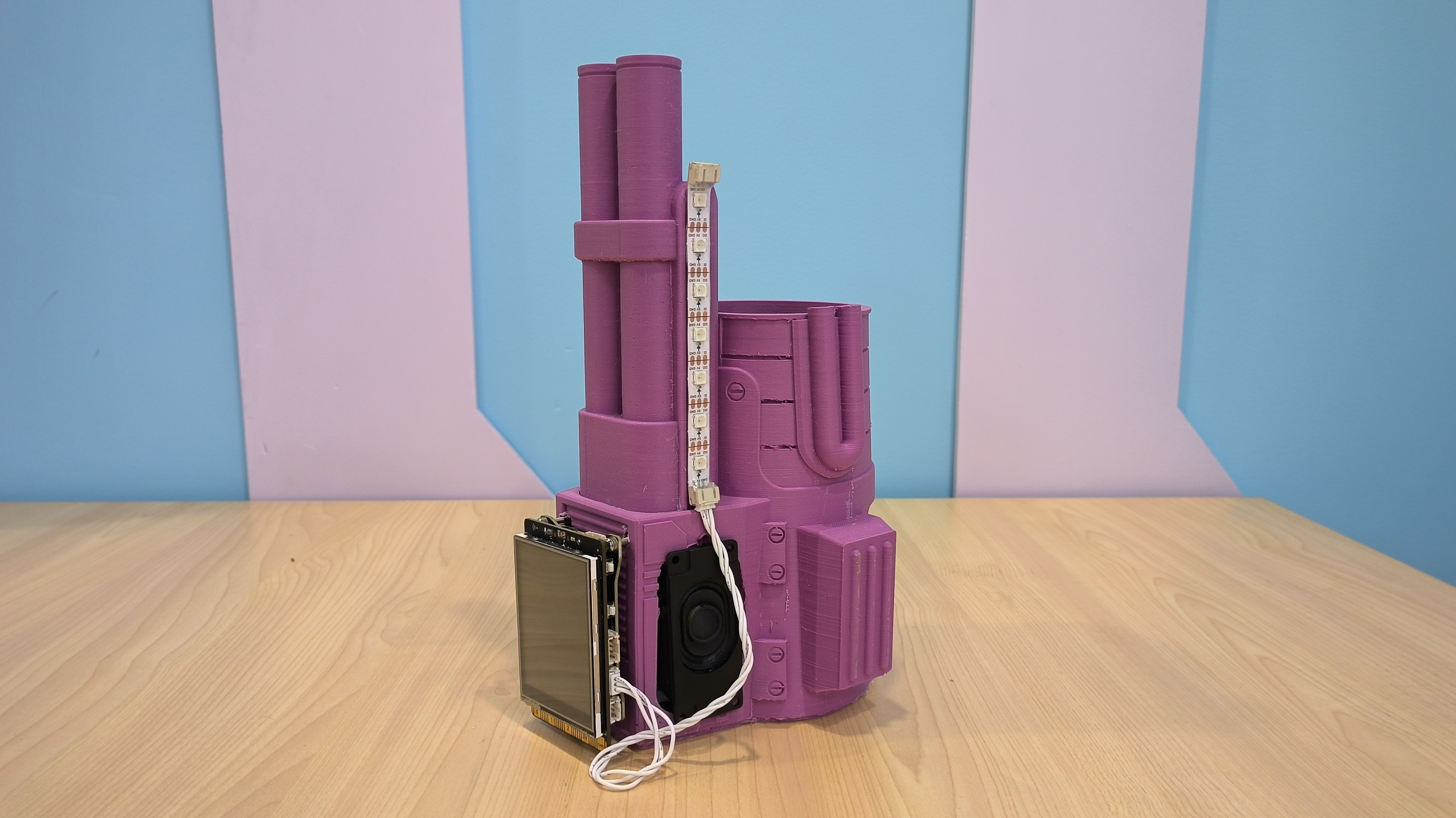

打印出体感控制端结构件,在筒壁两侧粘贴灯带。

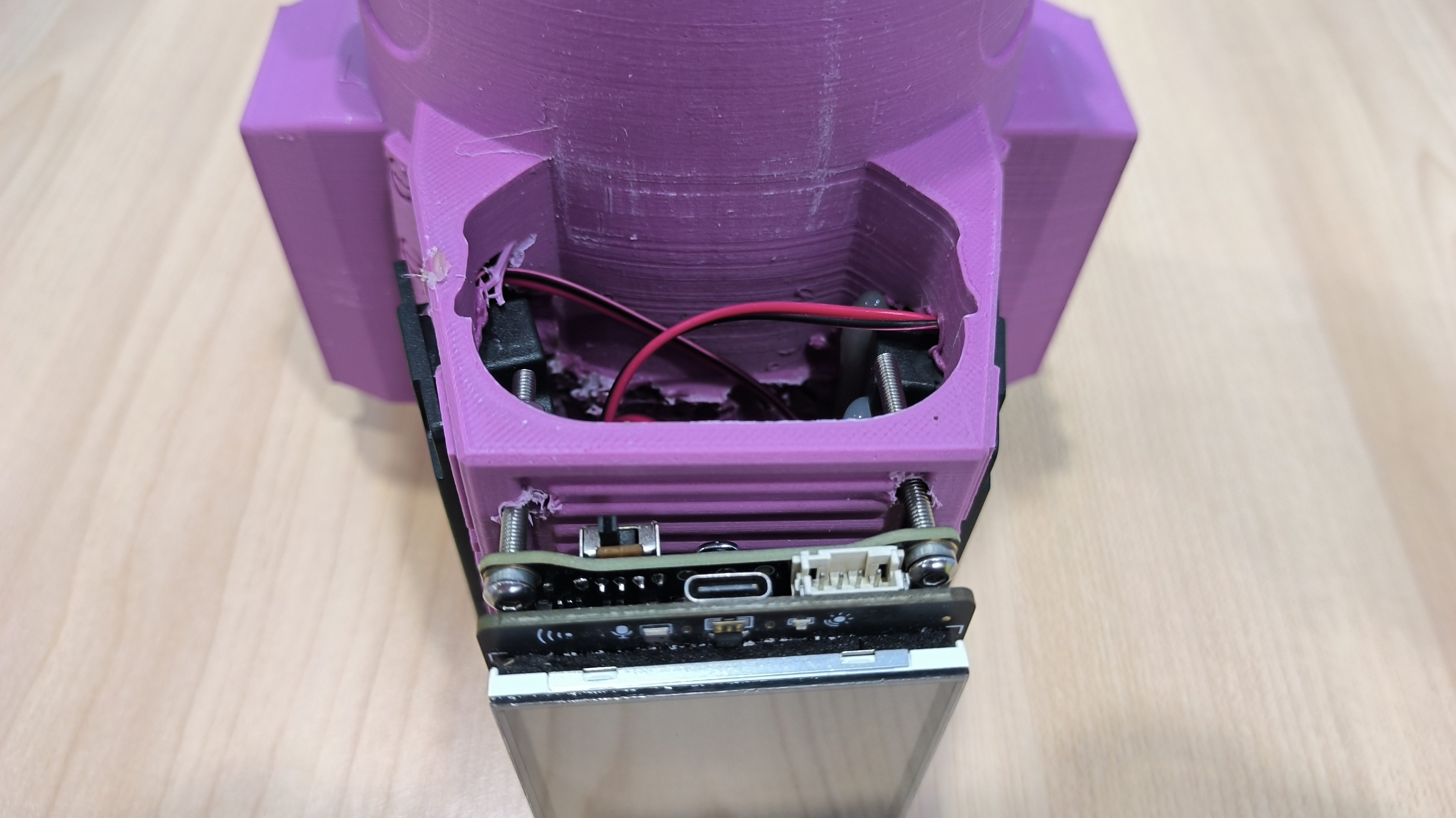

在机构件适当位置掏出孔位(前面是用激光切割来切了一部分,无奈时间太长,切的不够透彻,最终放弃用烙铁去掏空,结果如下)


将两部结构组装RGB灯带分别接入21,23口。

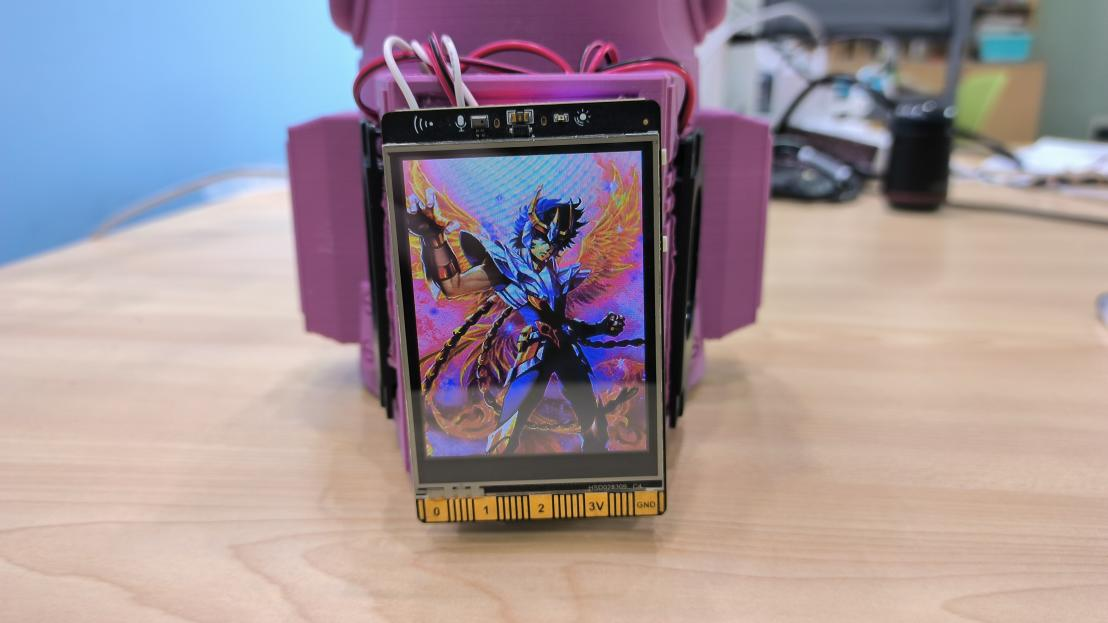

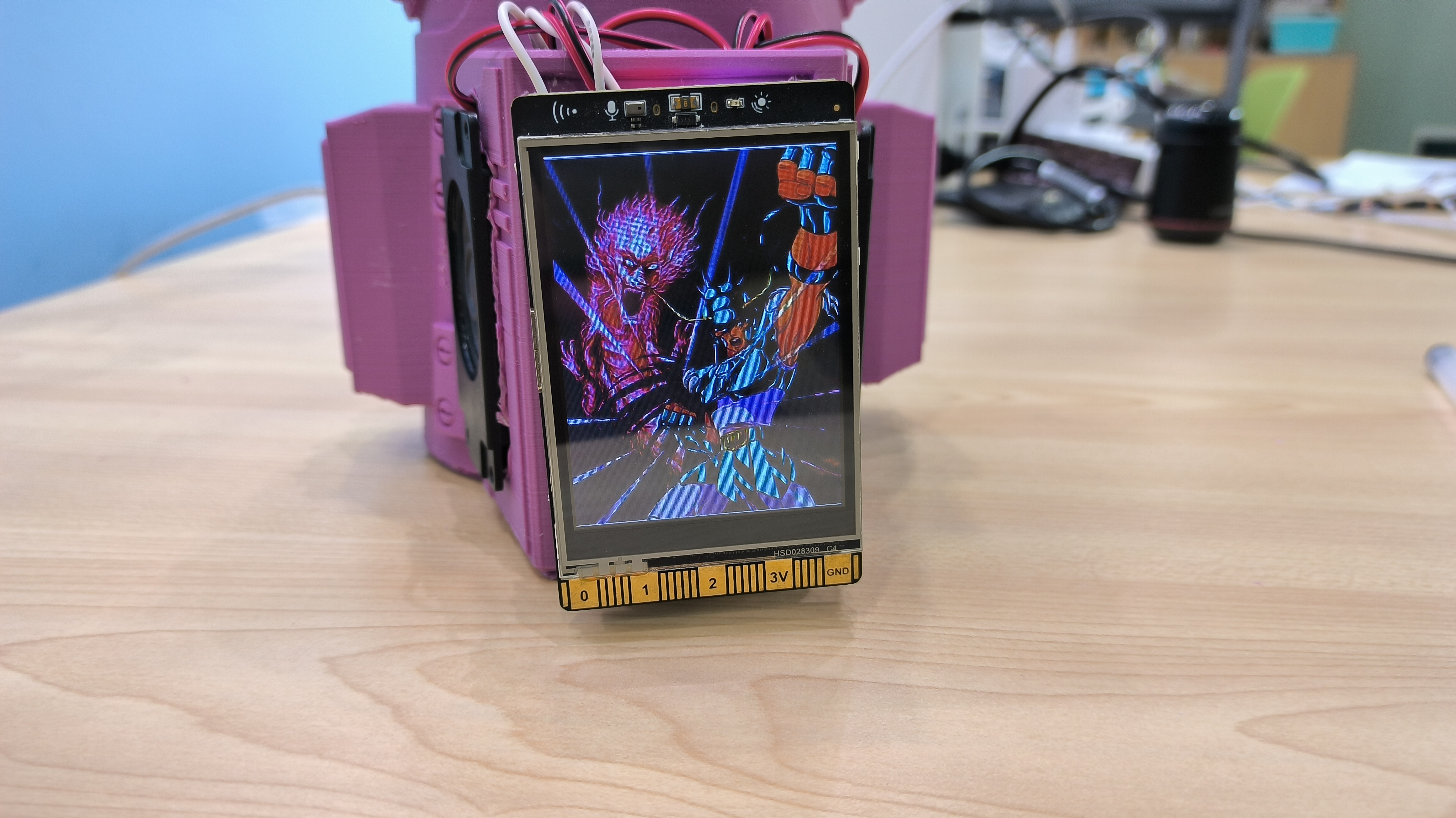

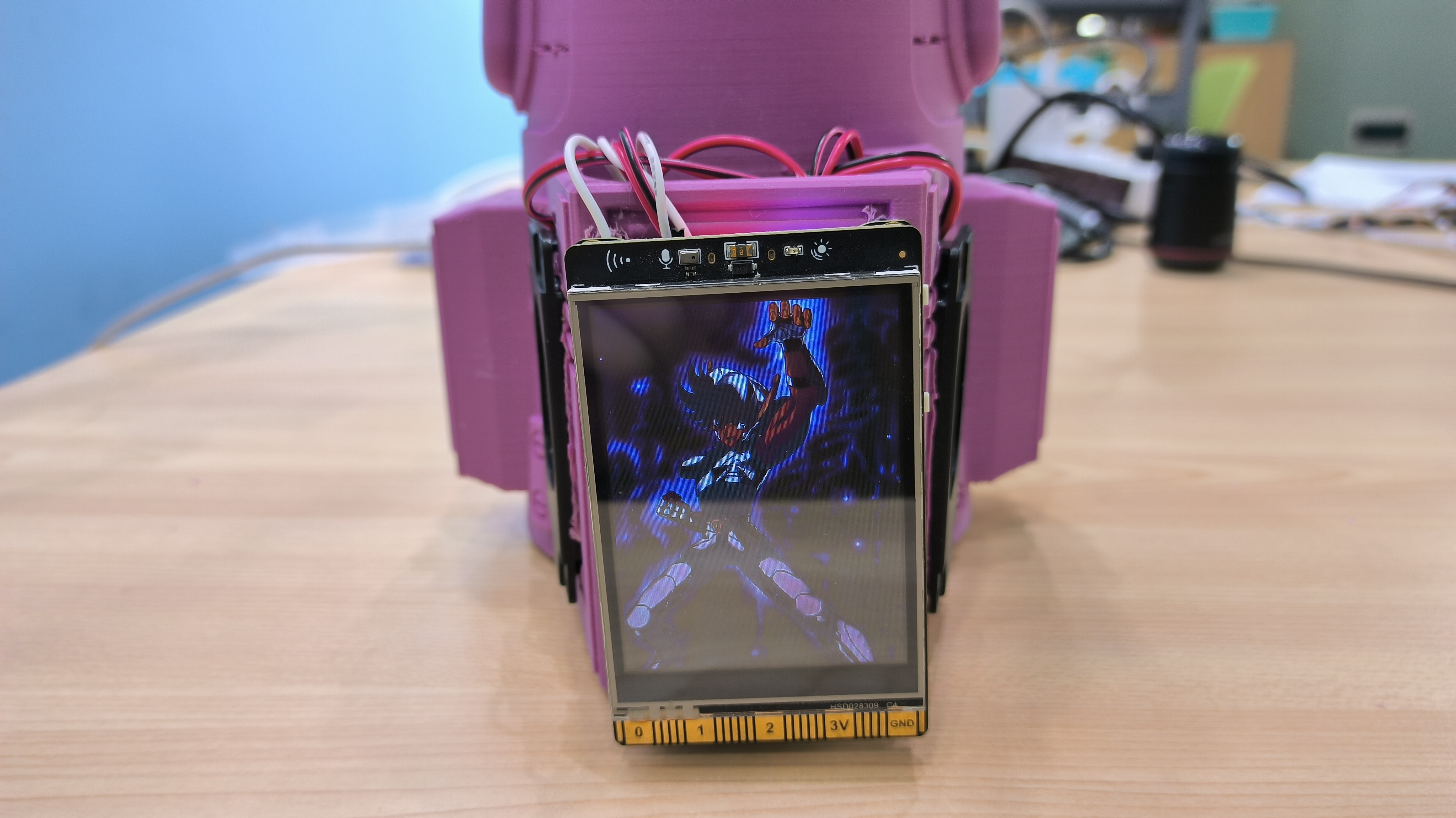

为了缅怀我们逝去的青春,我在体感控制端启动时,加载了圣斗士星矢的一段歌曲,并配上几个主角的绝招画面。例如,下图紫龙庐山升龙霸。


星矢的天马流星拳


一辉的凤翼天翔

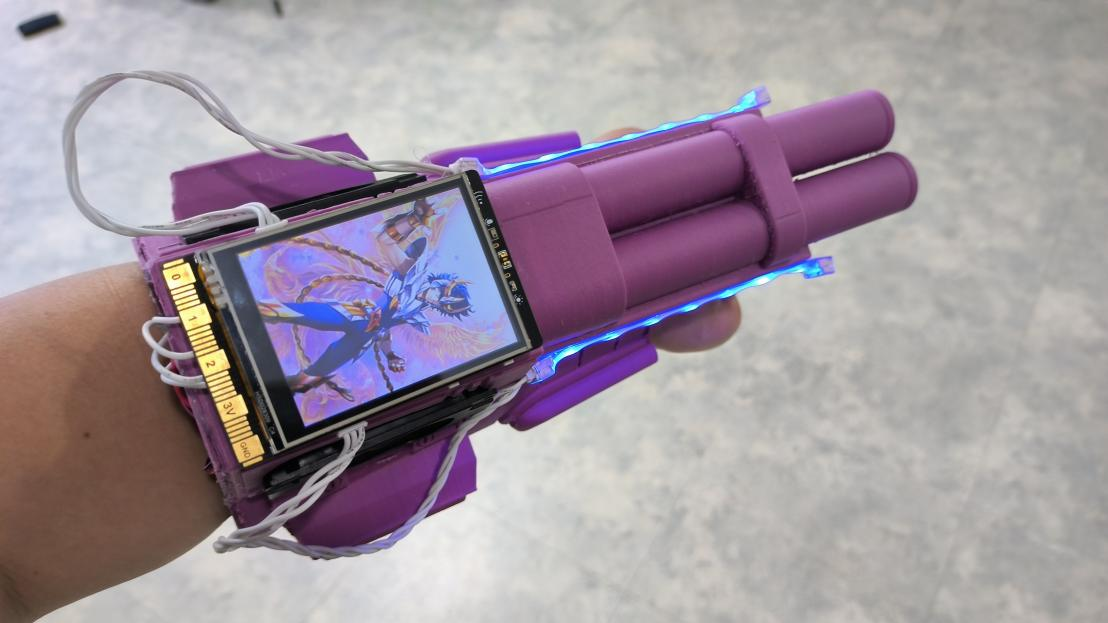

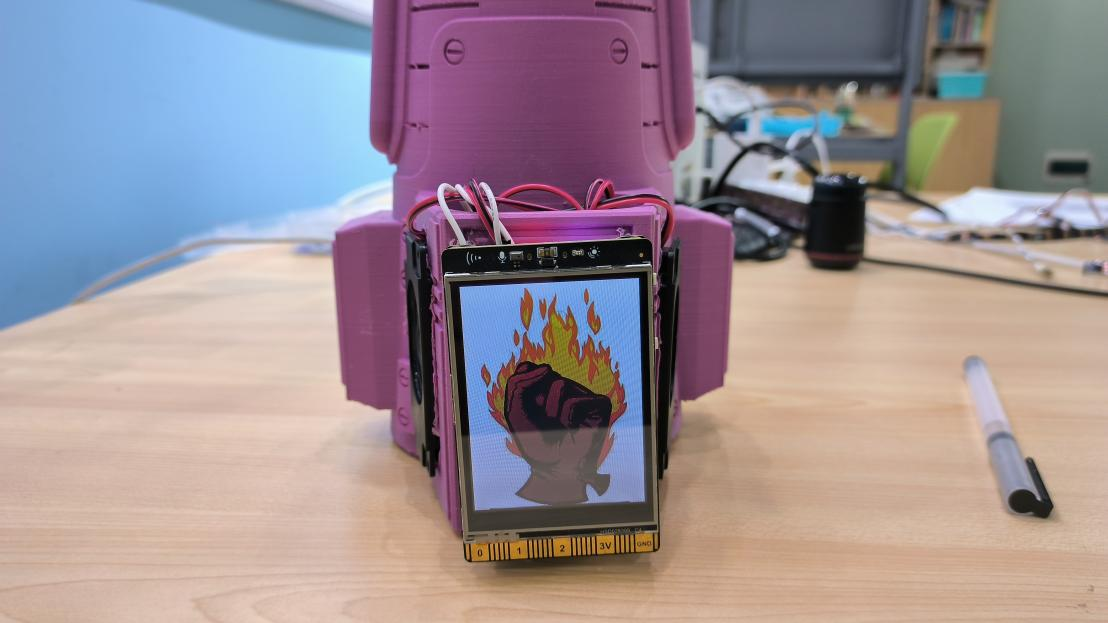

模拟出拳的画面显示


体感小车端,采用模块化设计,分为三部分:车头(拳头)部分可替换;连接赶用3D打印及螺母可调整长度;车体部分,电机主控集中于此,并可继续升级(目前只用了两个电机)

拳头部分:

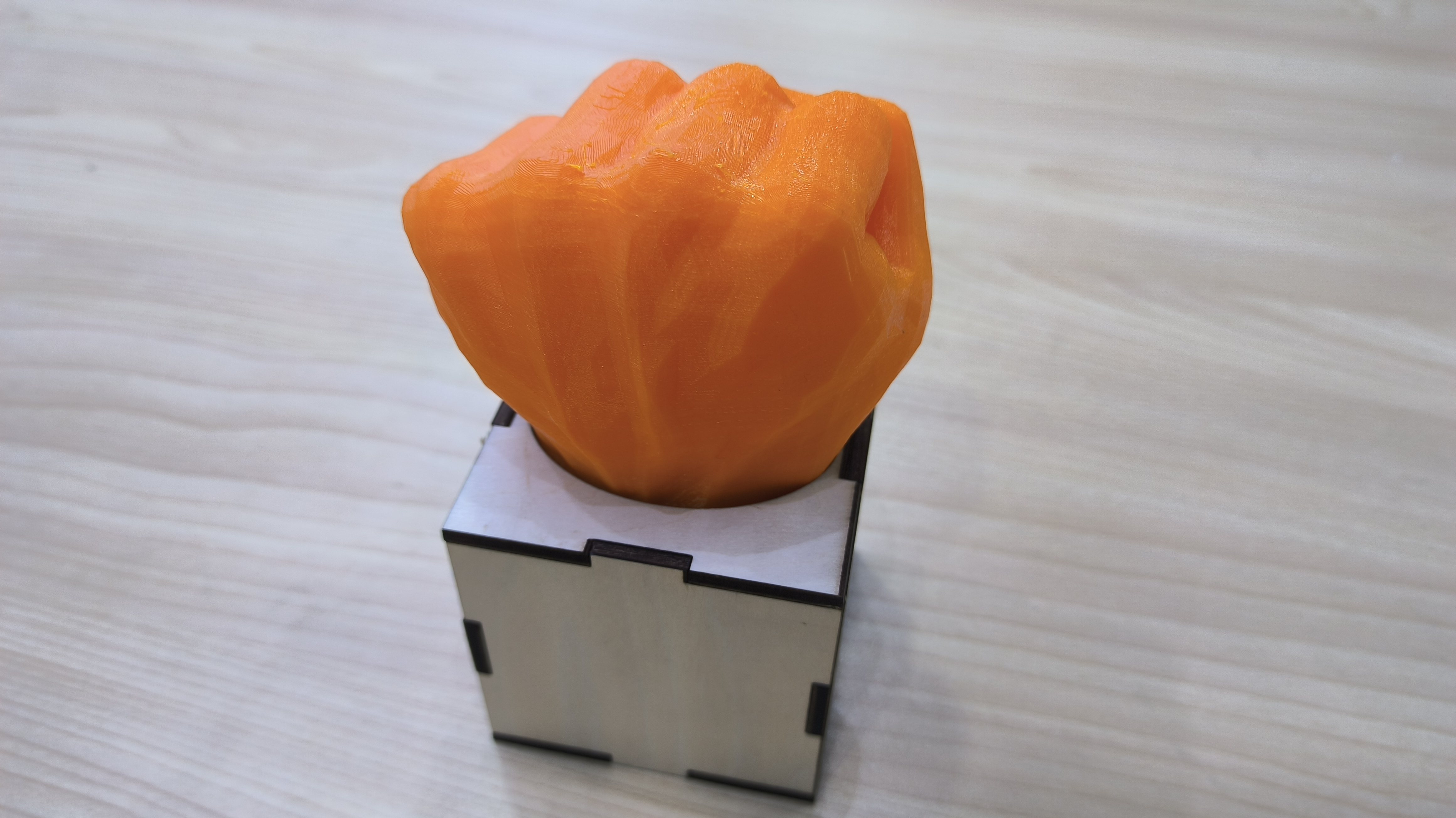

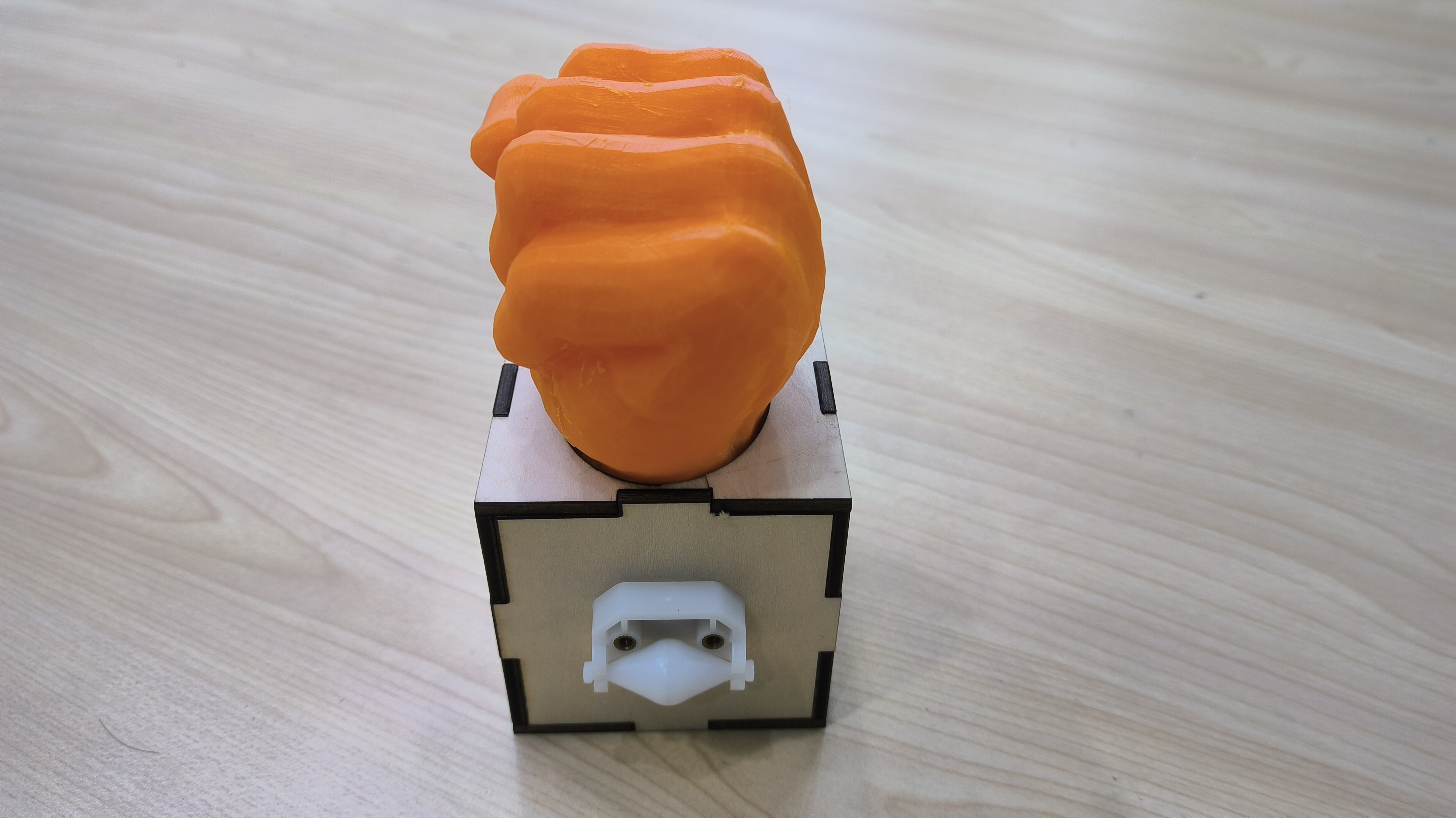

安装3D打印拳头到车头部分上


安装万向轮到车体底部

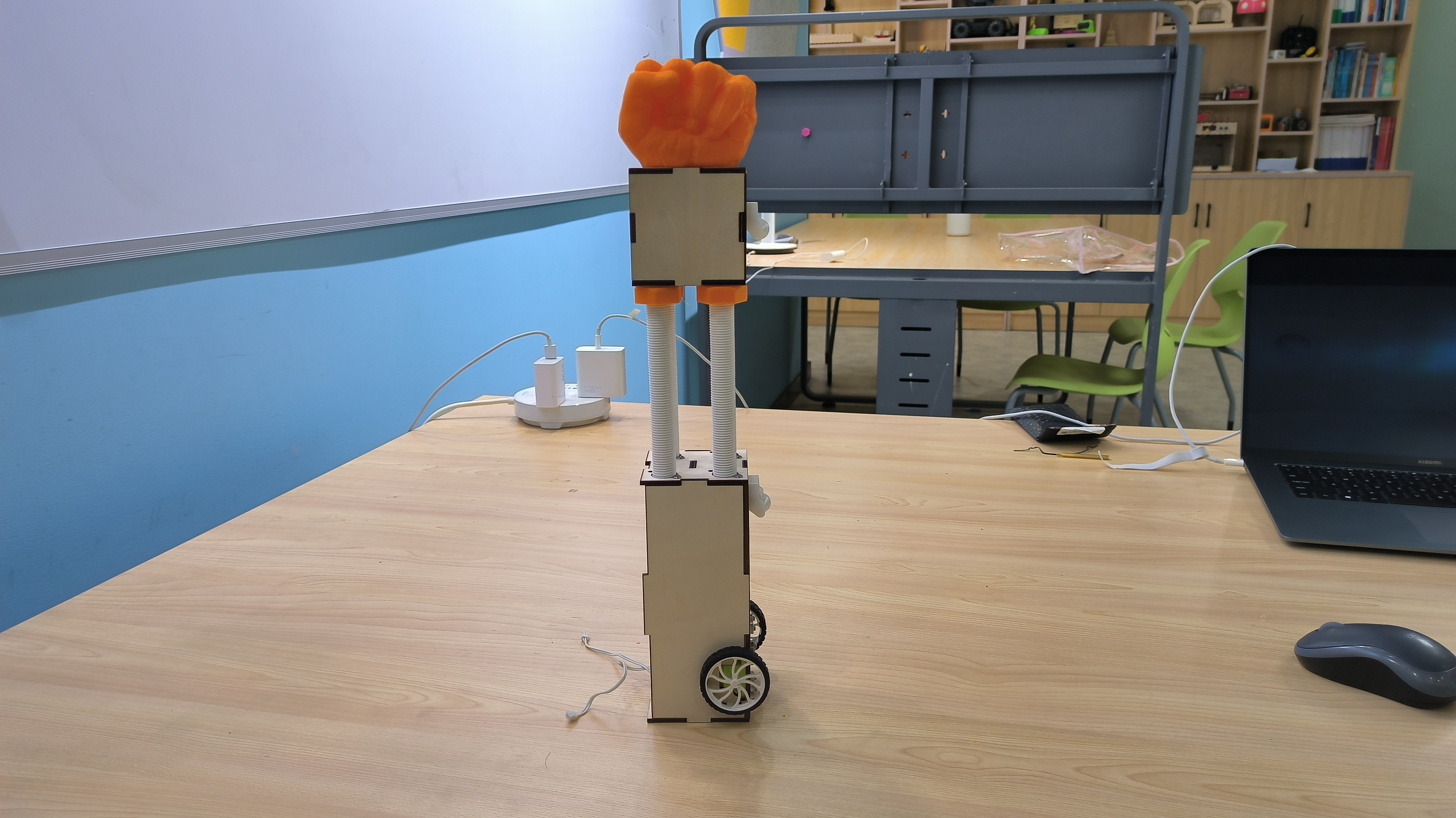

组装完成后整体效果

连接杆部分通过Fusion设计出丝杆和螺母用于连接车头和车体,同时也可以调整两者之间的距离。

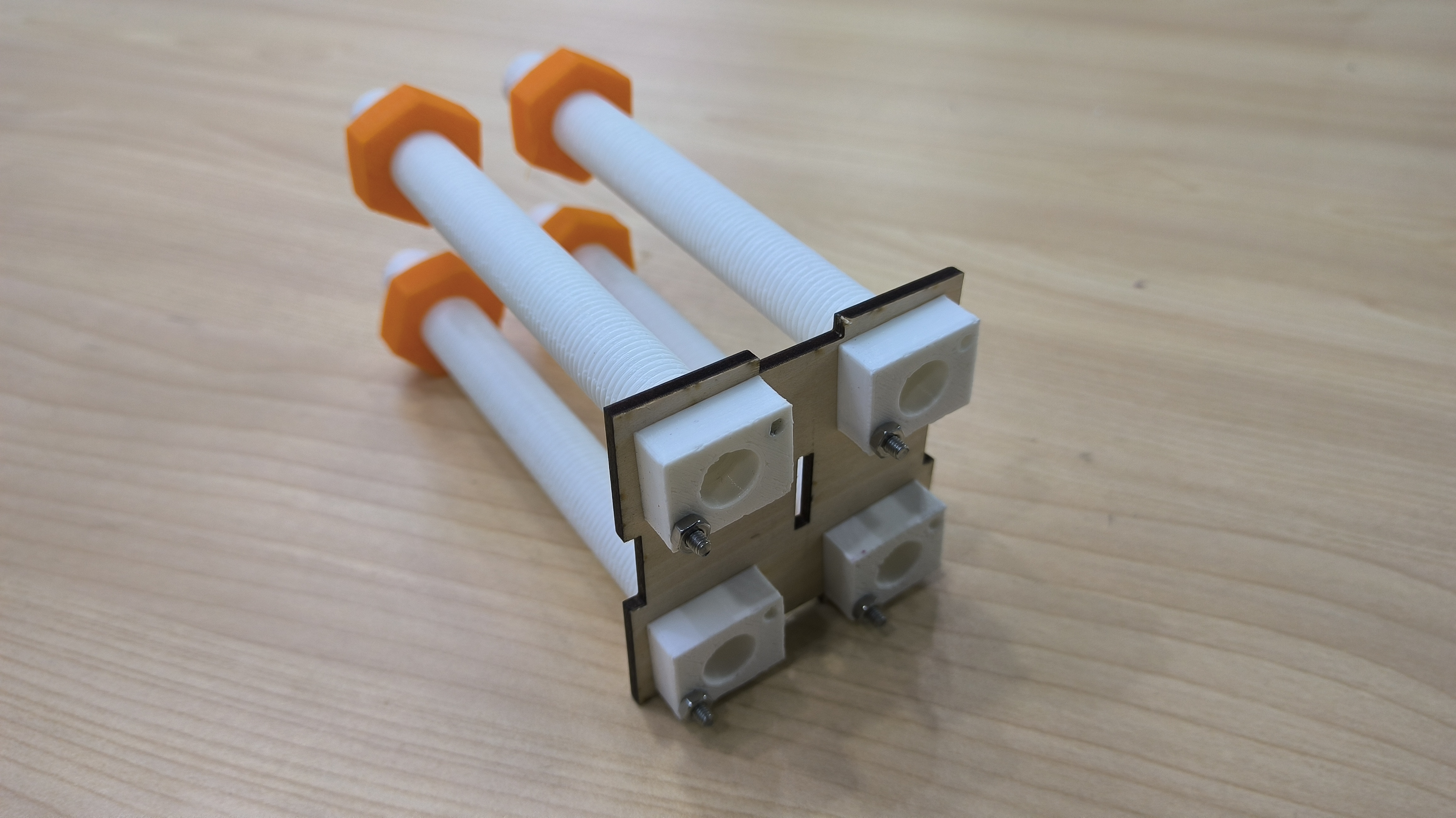

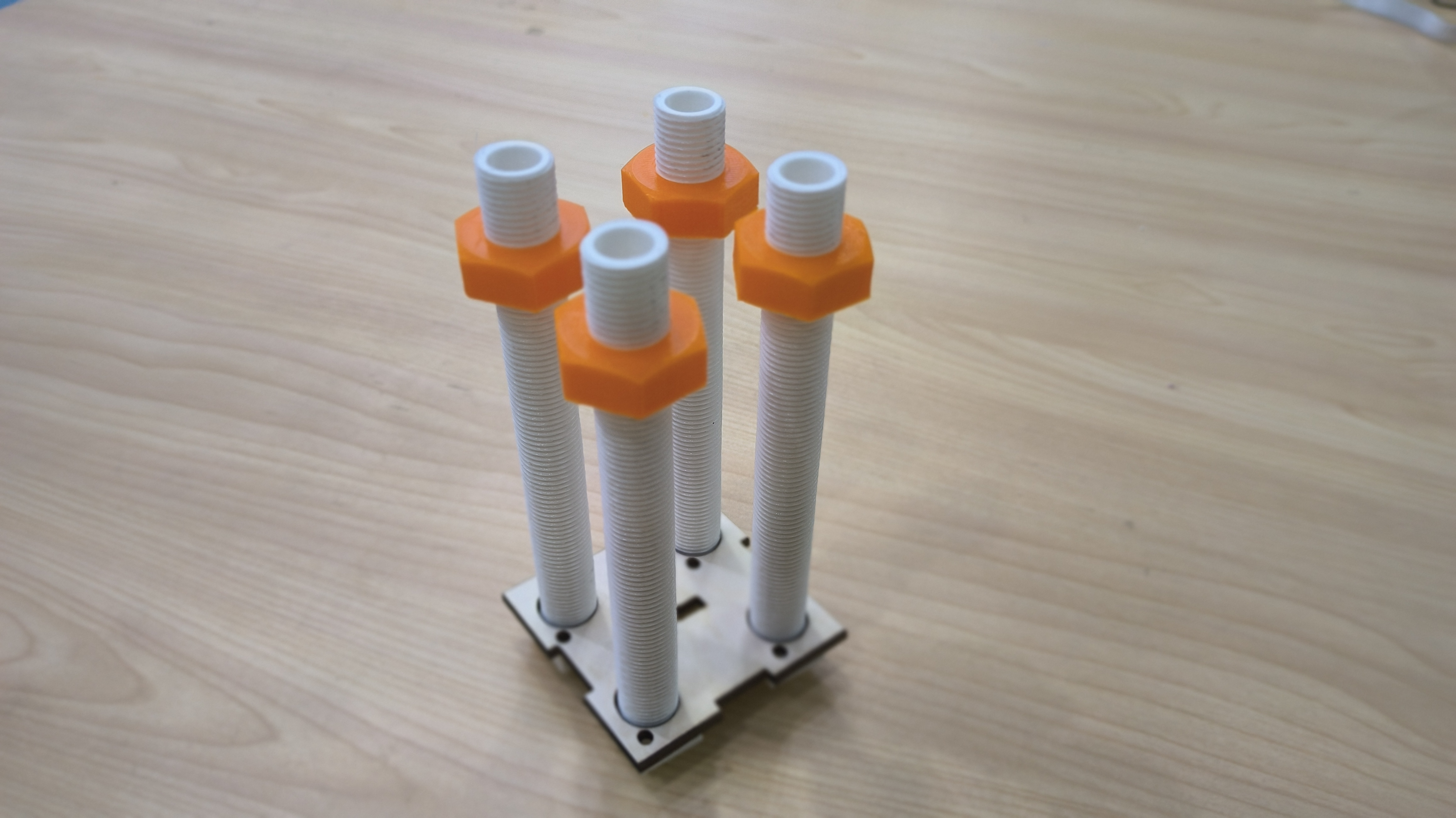

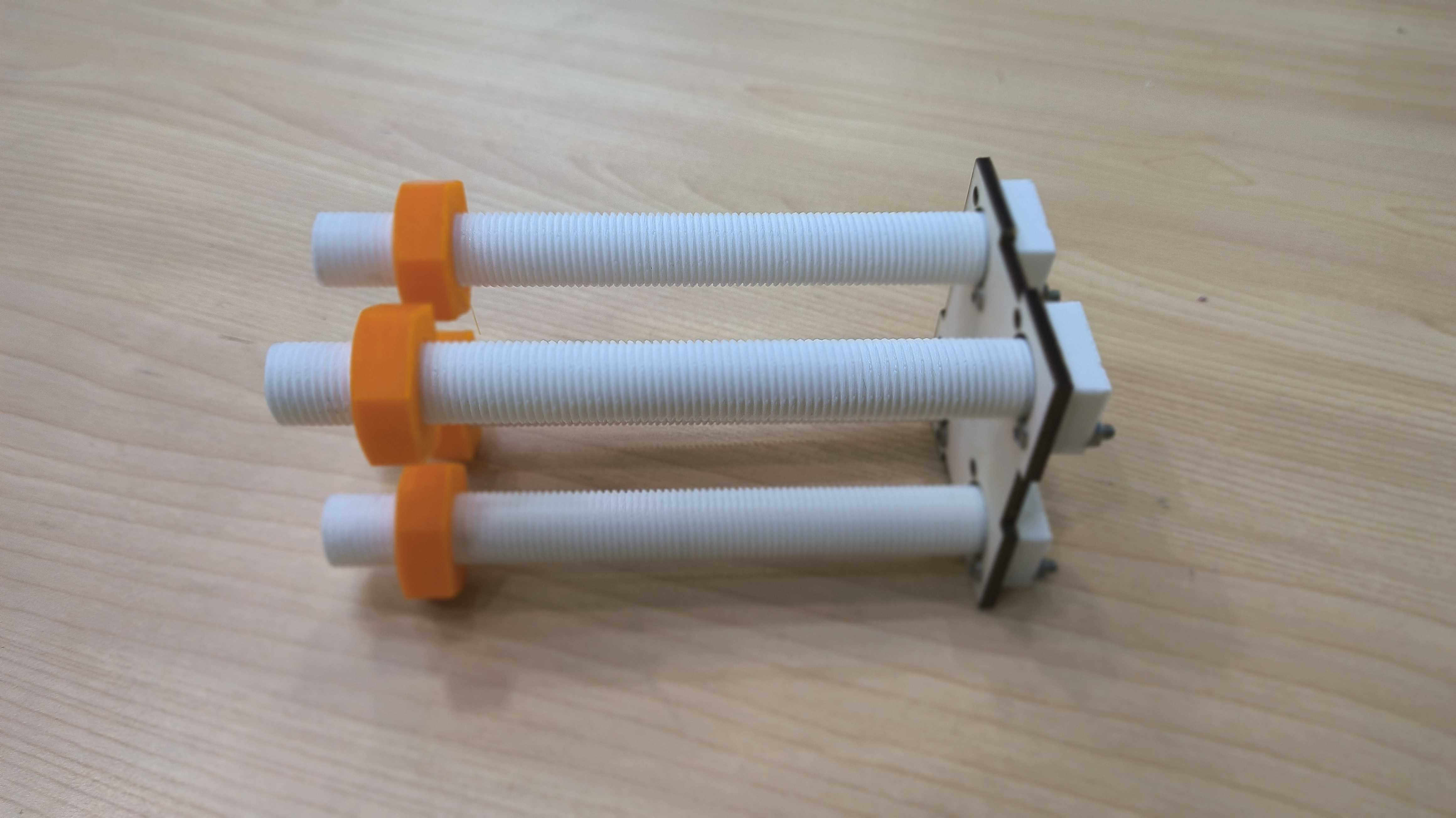

打印出丝杆和螺母与车体前面板组合安装,并用螺丝固定其中一端。


小车机动部分

在小车底板部分安装两个N20电机,手头正好有BOSON套件中的电机就顺手拿来用了。

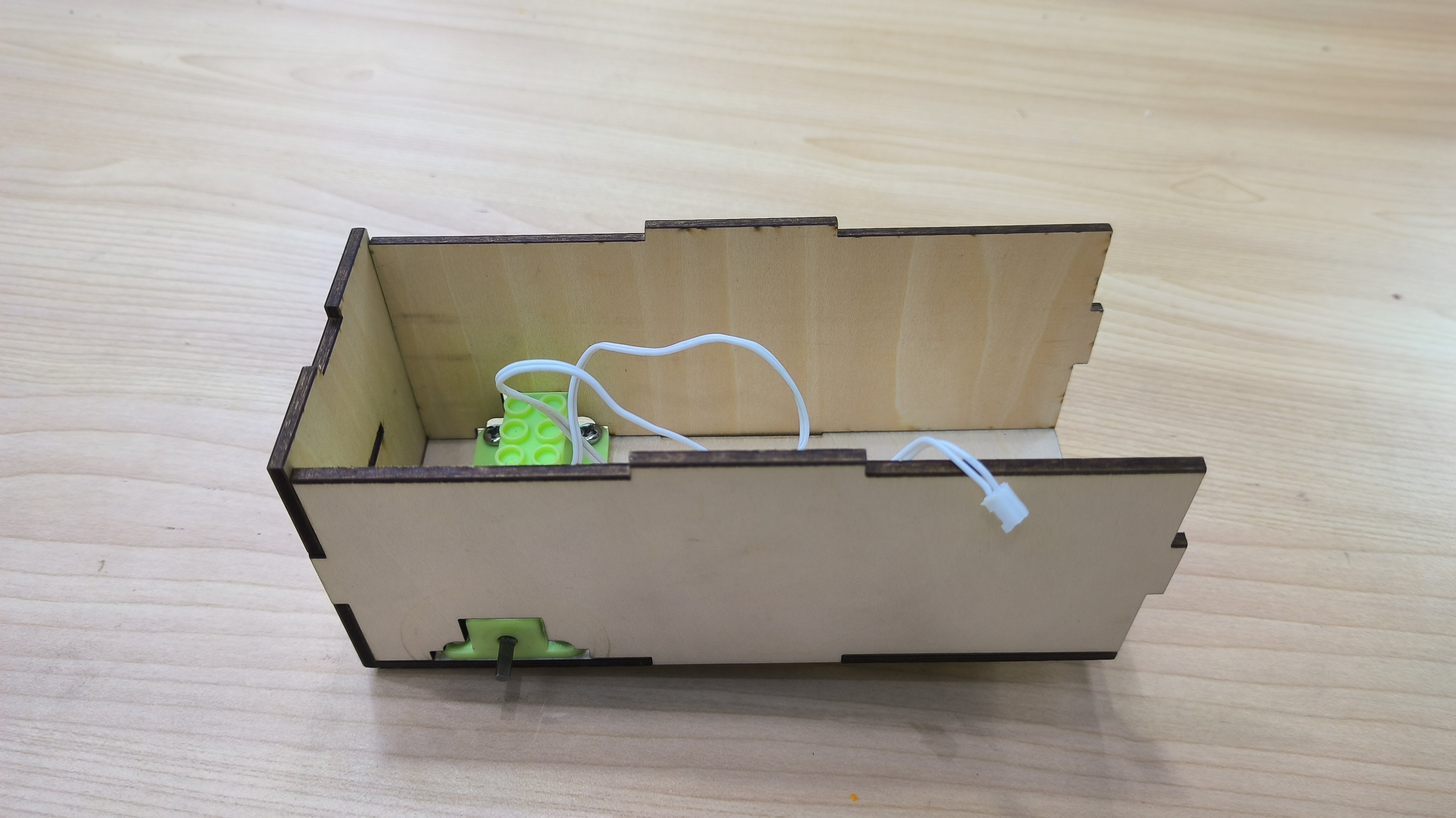

安装车体左右及后面板

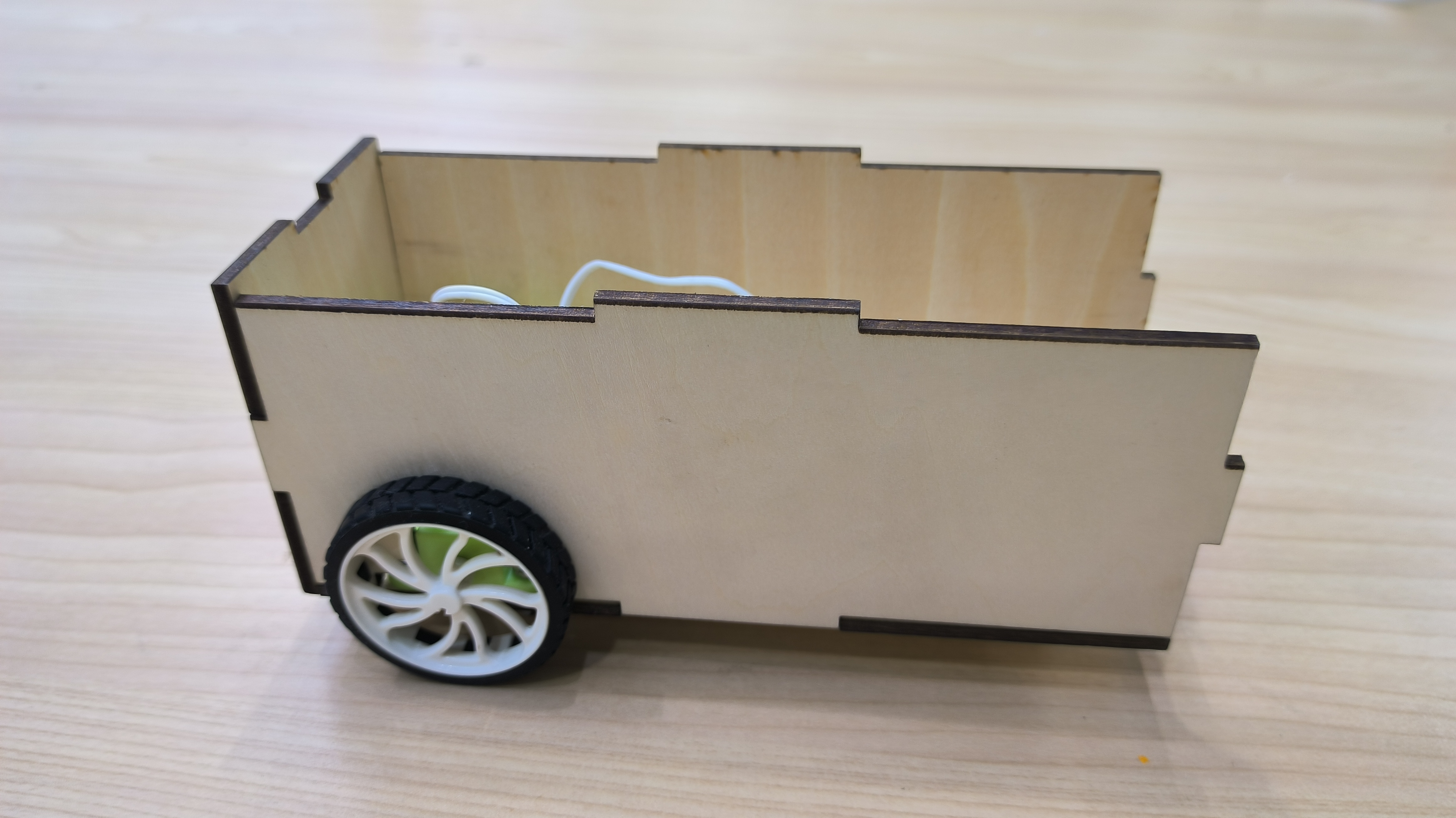

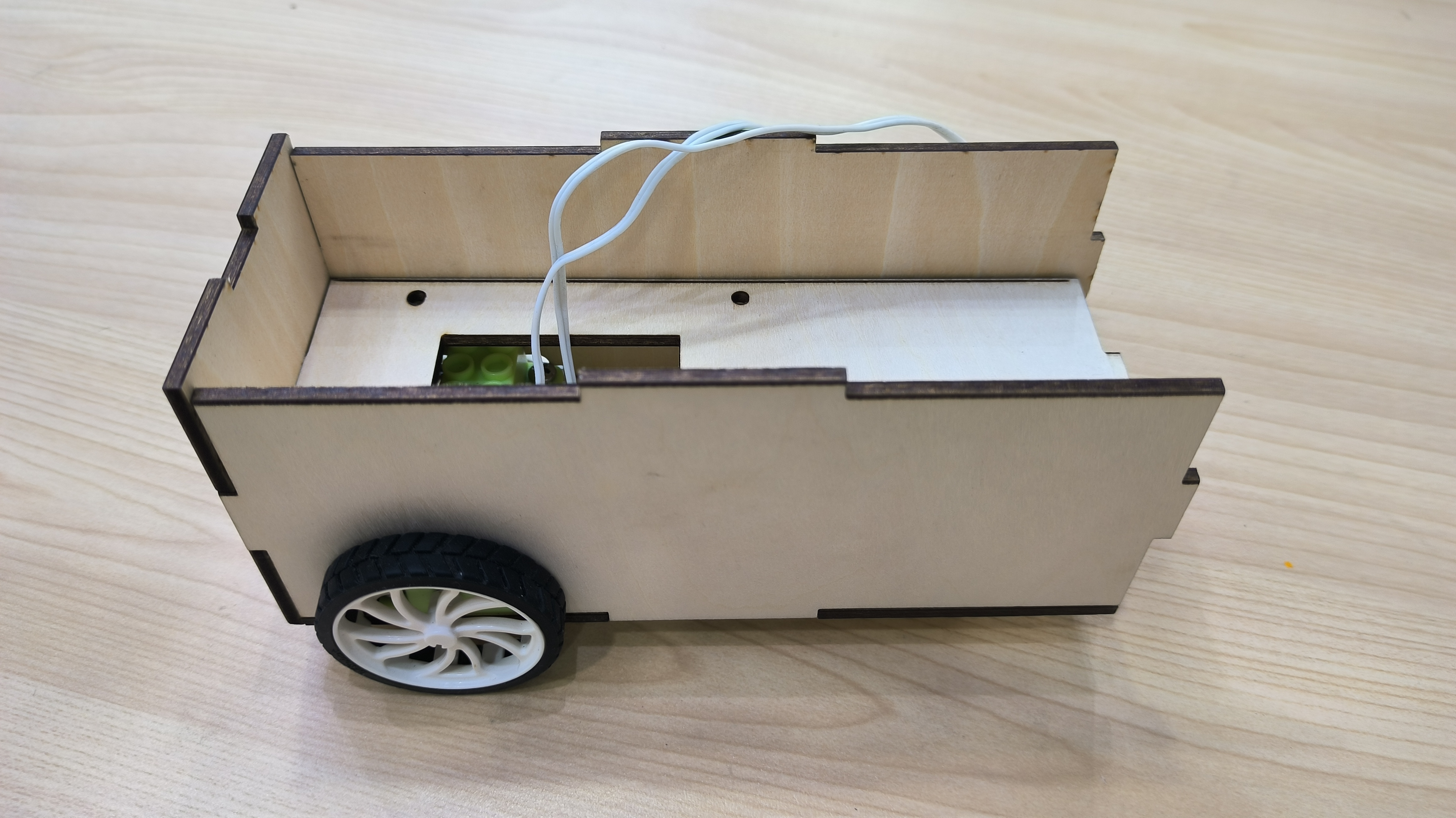

安装车轮


安装车体加强板,并整理电机电源线。

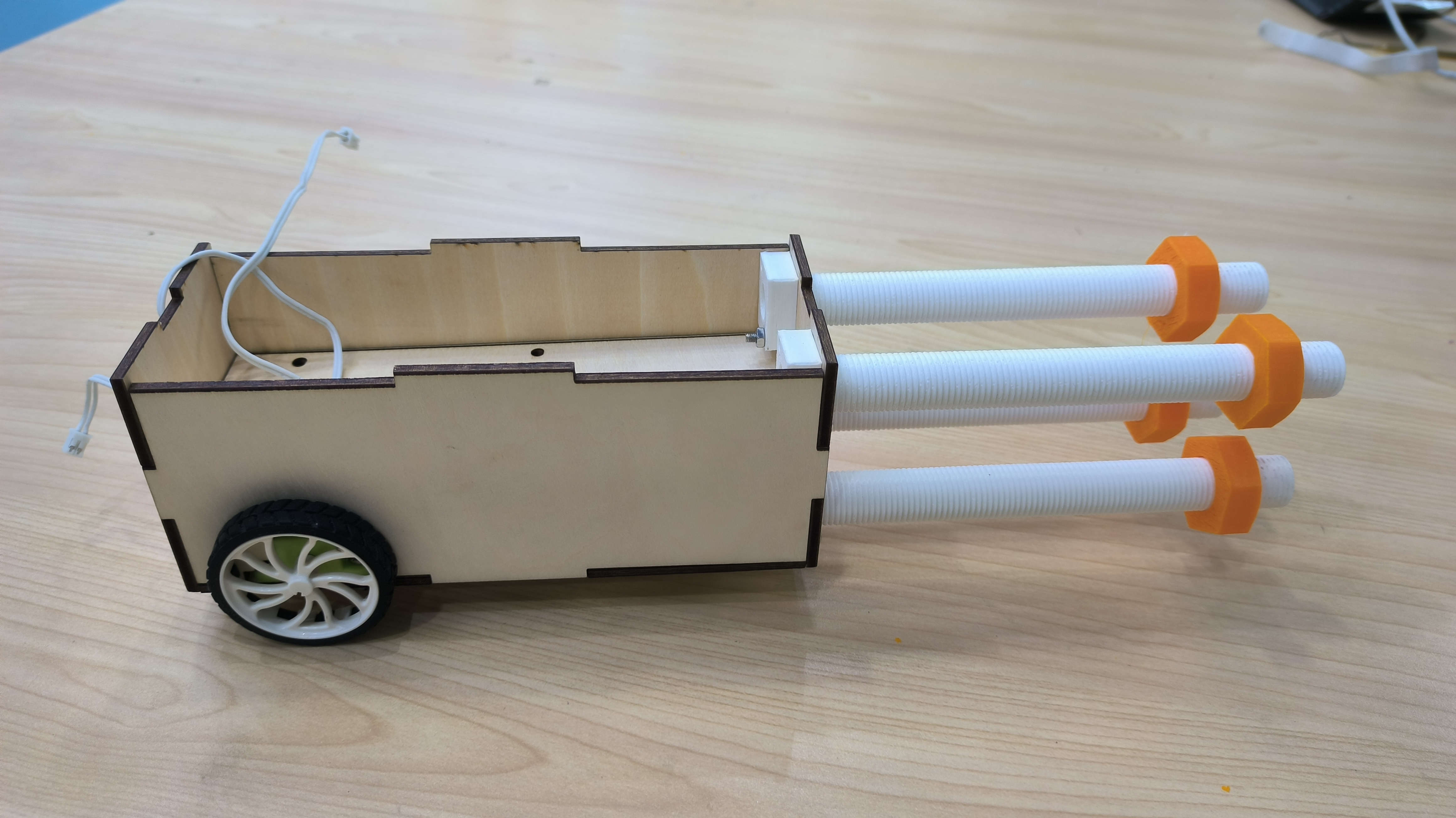

连接件与车体组合


车头与丝杆及车体组合

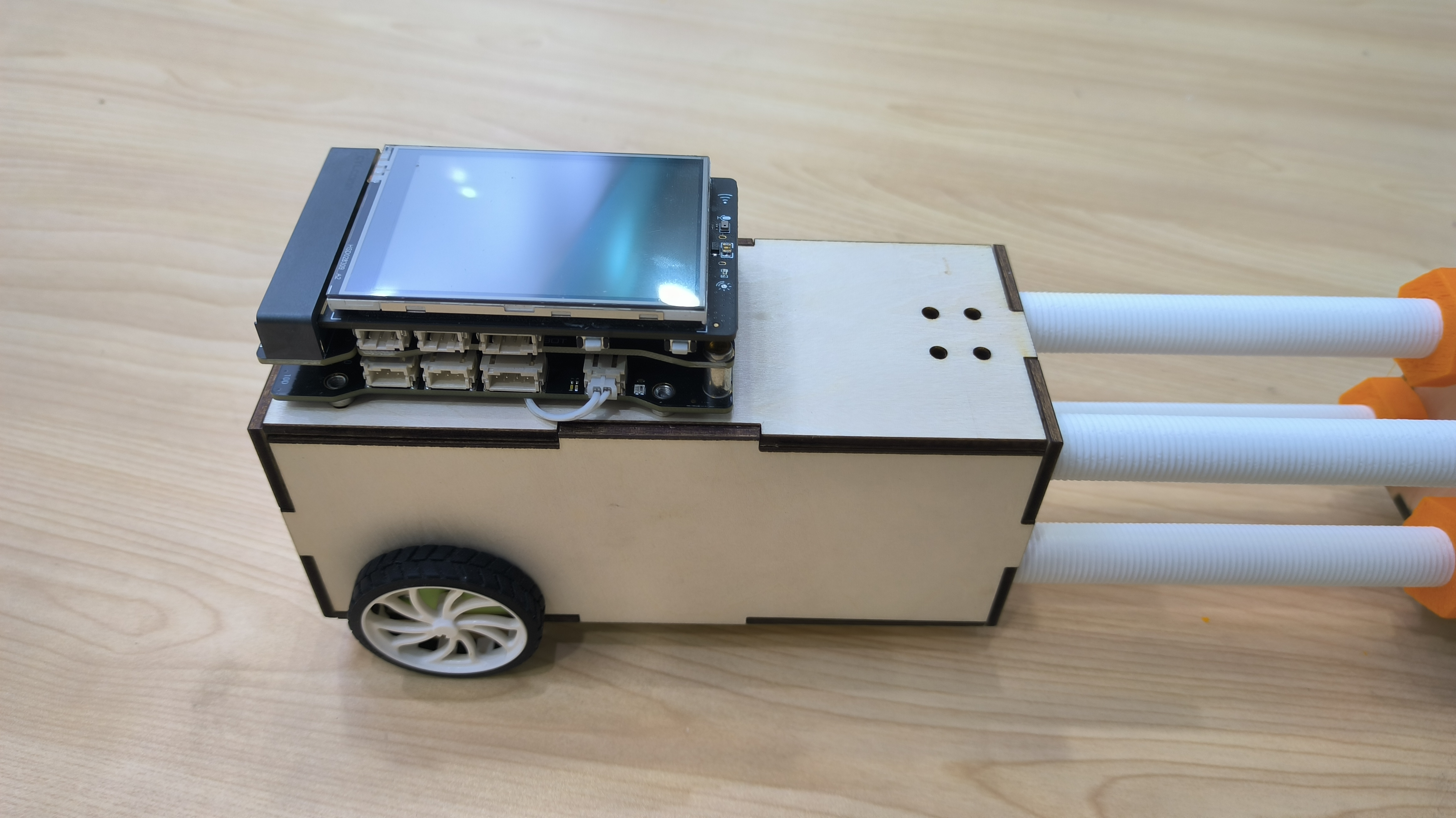

安装车体顶板及主控


安装整体顶部固定板
