基于微信小程序的离校申请平台 简单

头像 地下铁 2025.06.25 33 0

一、 项目背景

在当前的校园管理工作中,很多学校使用出门条作为学生离校的审批凭证,而且出门条需要老师的签名才算生效。设想一下,如果学生遇到临时着急的事情要离开学校,拿着外出的出门条,可是却无法找到班主任签名,心情一定很焦急。

在学校老师的角度来说在校园安全管理中,学生外出申请是一个重要的环节。传统的纸质申请方式不仅效率低下,而且难以实时追踪和管理。随着物联网技术的发展,通过智能化手段提高校园安全管理水平成为可能。

于是设计了一个基于行空板M10和USB摄像头的离校申请系统,利用微信小程序进行教师审批,实现学生外出的高效、快速的管理。刚好这次参加活动,拿到M10的带电池的扩展板套件,对原有的设计进行一下升级。

二、需求分析

在整个审批流程中,一共涉及三个角色:

1、同学:要离开校园时发出申请,得到班主任老师的离校同意许可。

2、老师:需要查看最新的出门请求,清楚当前班级学生出校门申请,点击通过或不通过。

3、门卫:收到放行消息时,打开门闸让学生通过

三、系统功能

应用的功能流程如下:

a) 学生照片采集:通过USB摄像头采集学生照片。

b) 外出申请提交:学生通过行空板提交外出申请。

c) 远程审批:老师在微信小程序上远程审阅并审批学生外出申请。

d) 审批结果展示:审批结果在页面上实时展示。

e) 门房管理:门卫根据审批结果控制闸机放行。

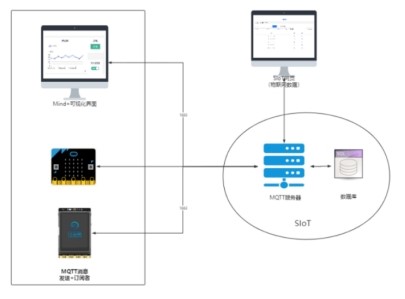

物联网数据传输原理图

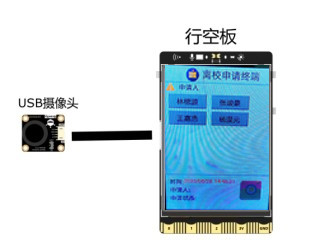

硬件连接图

四、制作过程



步骤1 环境搭建

首先准备好项目所需硬件,清单如下:

材料清单

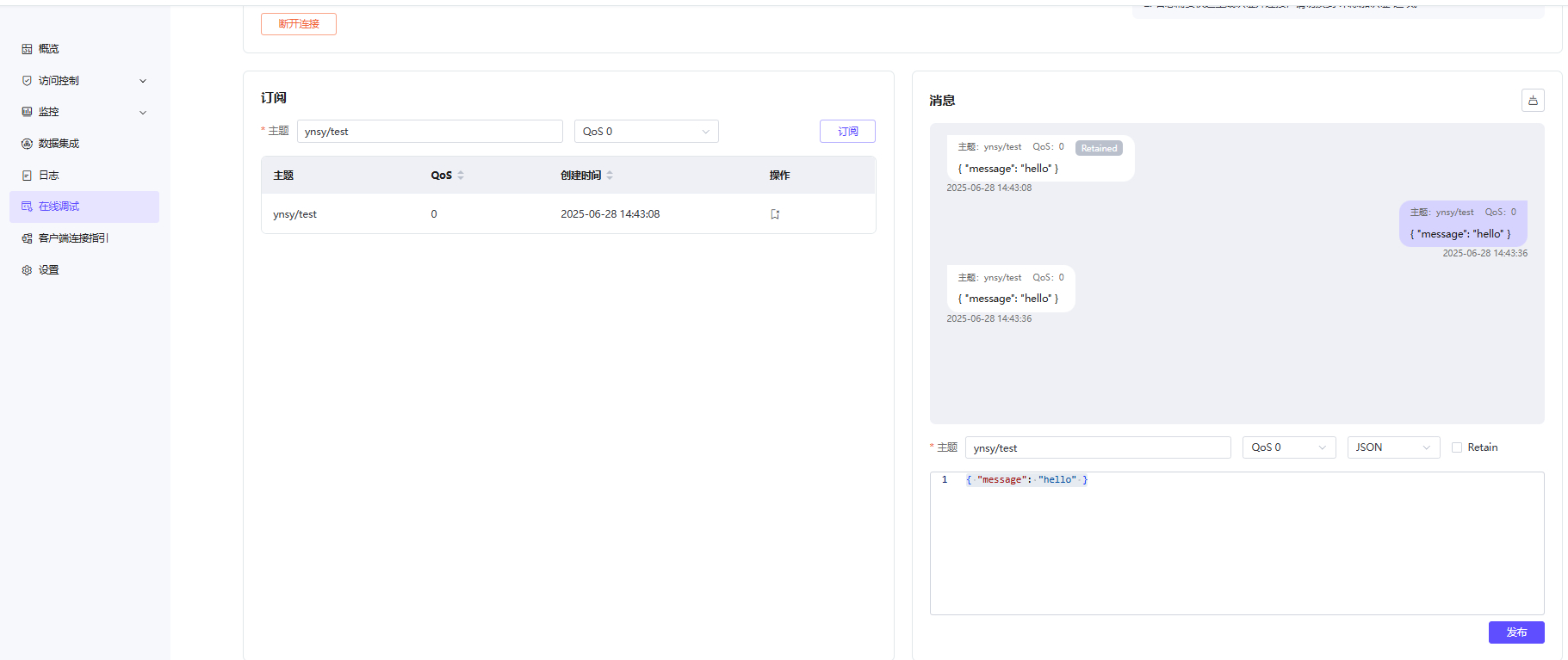

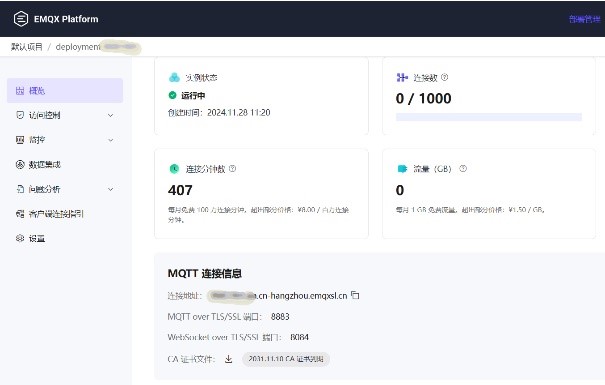

接着来配置MQTT服务,这里选择的是EMQ企业平台(emqx.com)提供的免费物联网接入平台服务。注册账号后,登录后台,按照帮助指引新建部署一个工作台就可以了,这里就不赘述了。



步骤2 编写程序

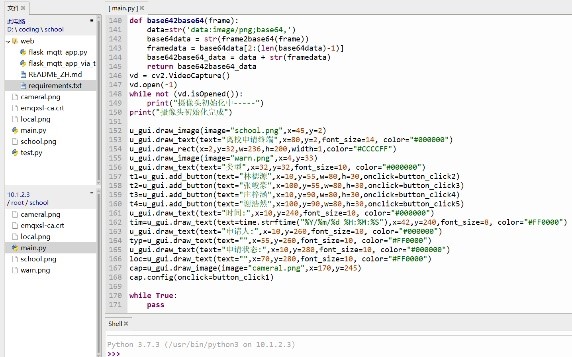

使用Thonny软件编写程序并上传到行空板,

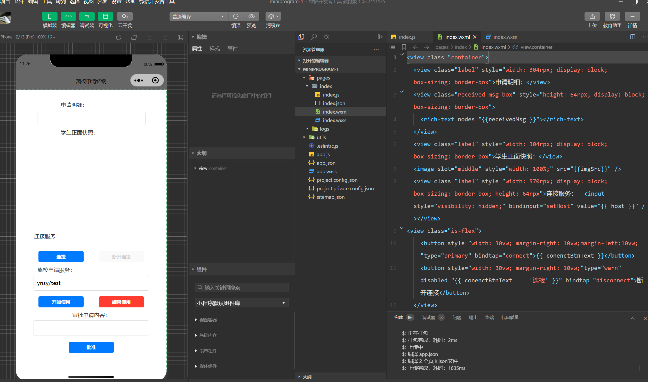

使用微信开发者工具编写微信小程序,




步骤3 结构设计

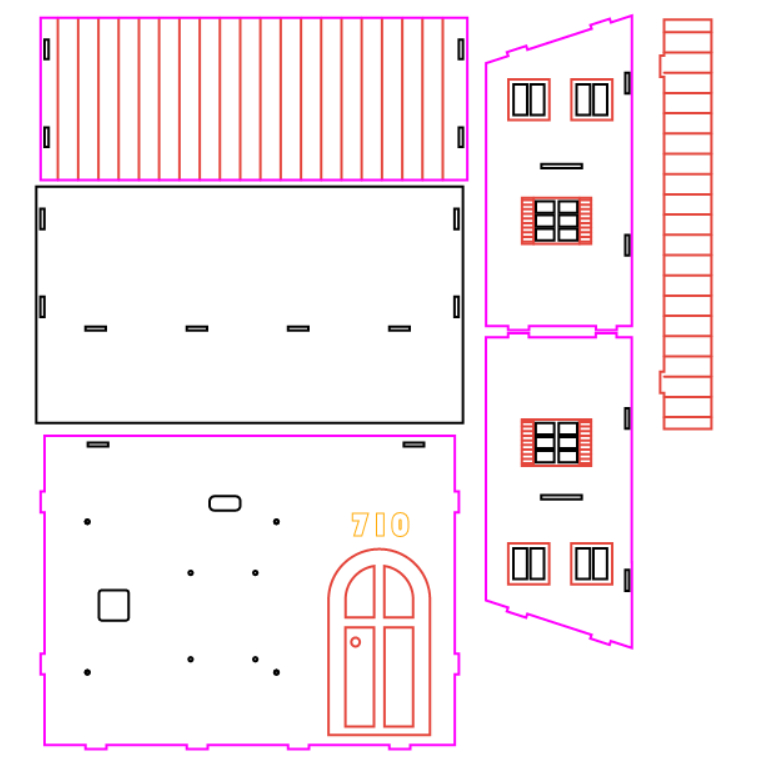

用激光切割设计作品外观结构,这里模拟了一个教室门口的场景,学生可以在教室门口就和老师申请外出。行空板被安装在教室门口墙上,原来因为供电的关系,需要把充电宝之类的电源放置在门后,通过开孔给行空板供电。但由于现在有了供电扩展板,可以把整个装置悬挂在教室门口。


步骤4 组装调试

五、作品展示

完成作品图片:

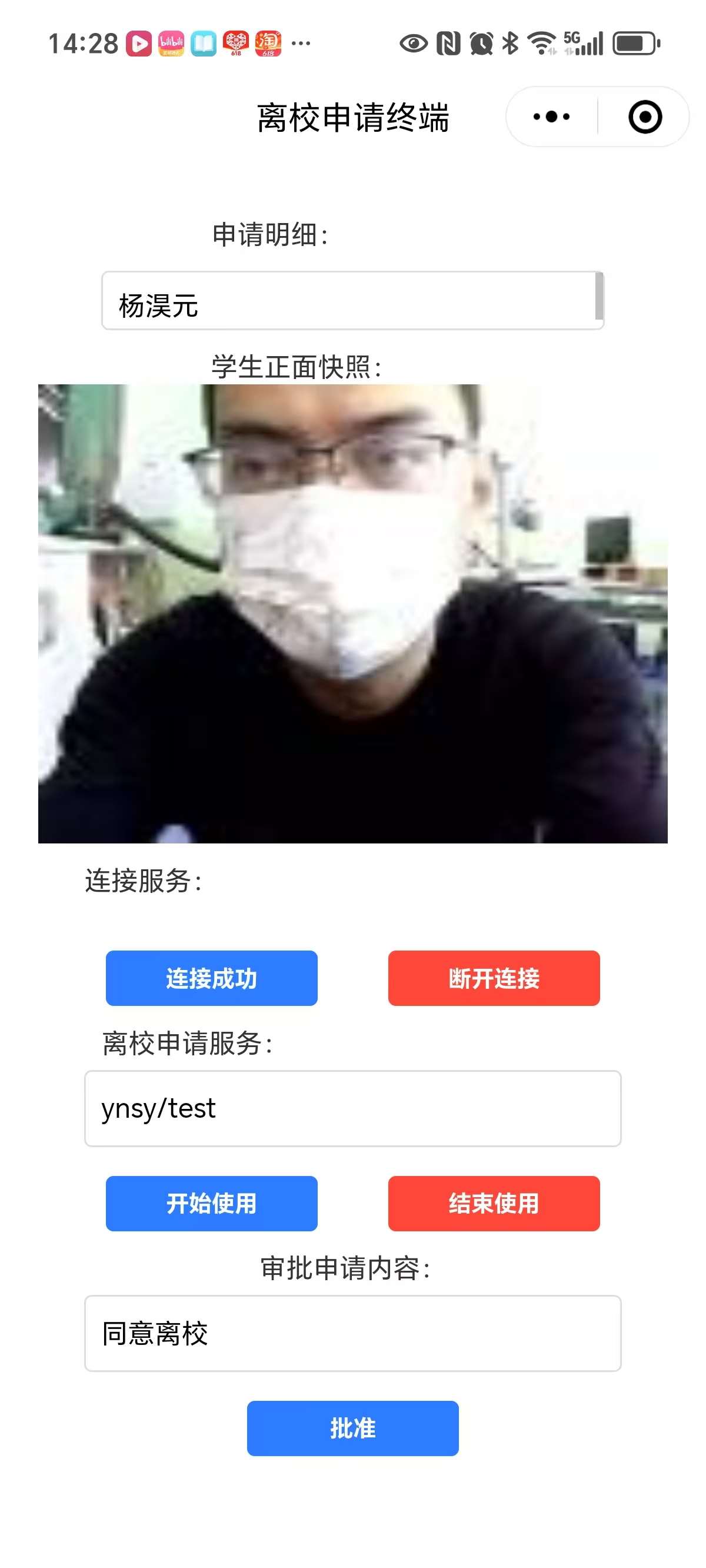

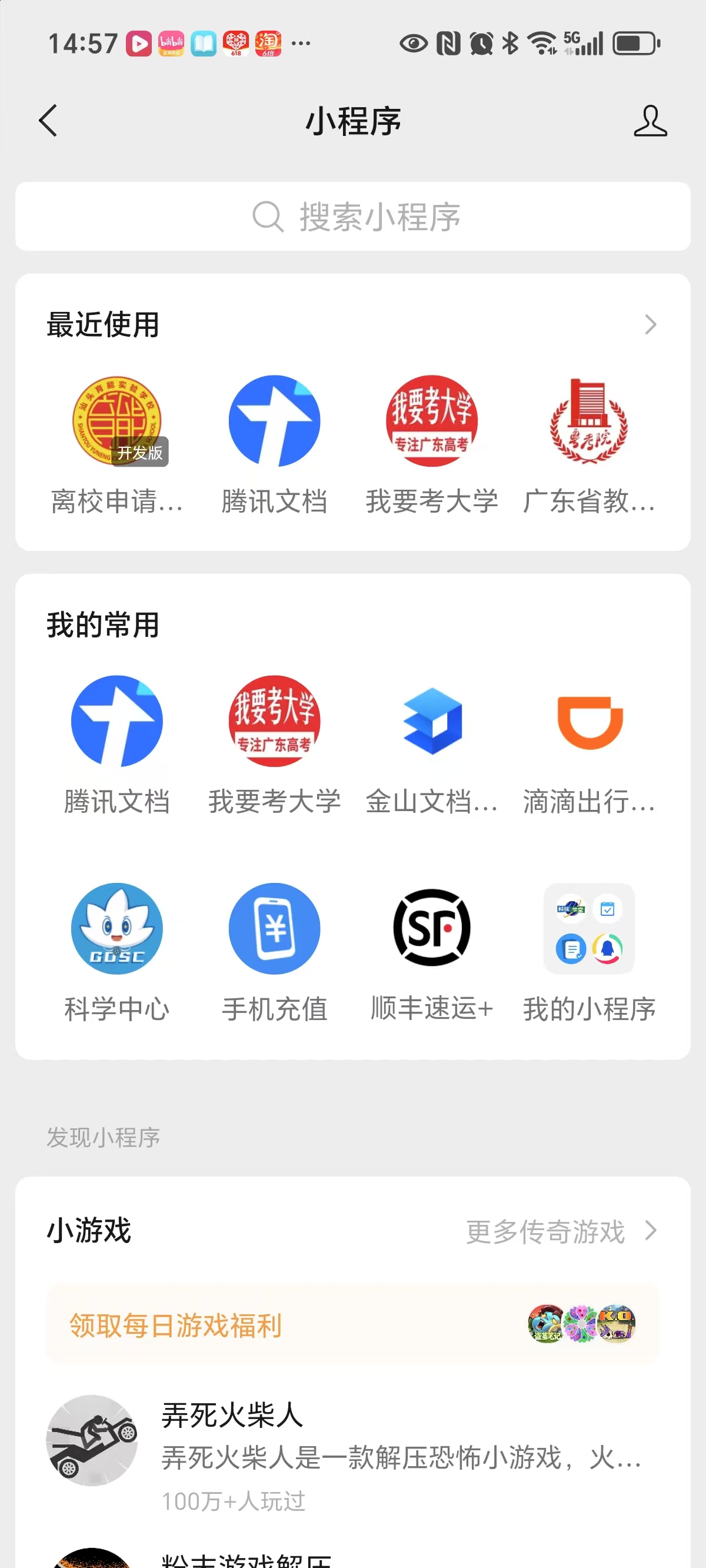

教师端:老师可以通过微信小程序打开审批应用。


收到学生离校申请的时候,根据实际情况审批是否通过。

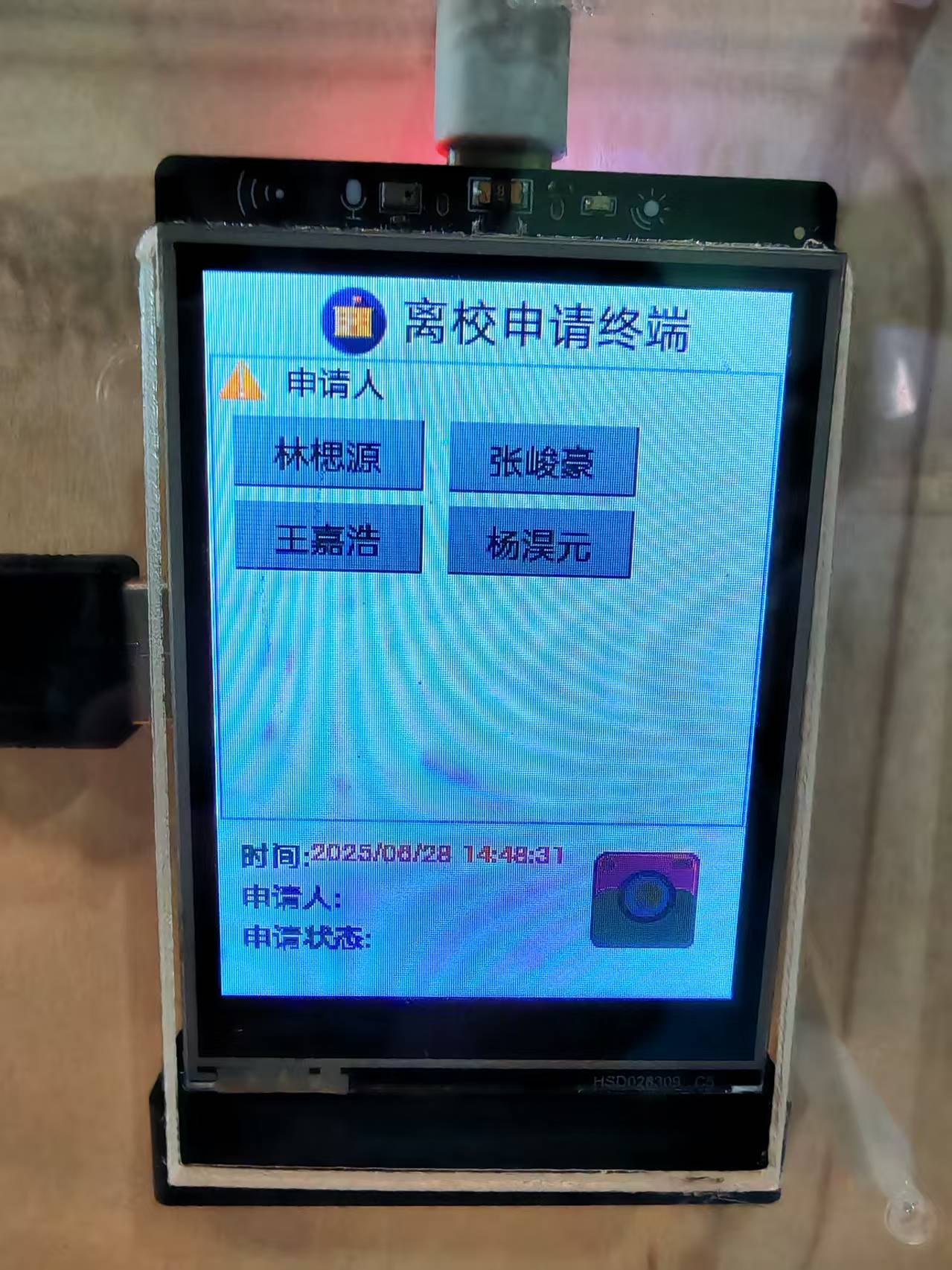

终端软件界面图


作品局部图

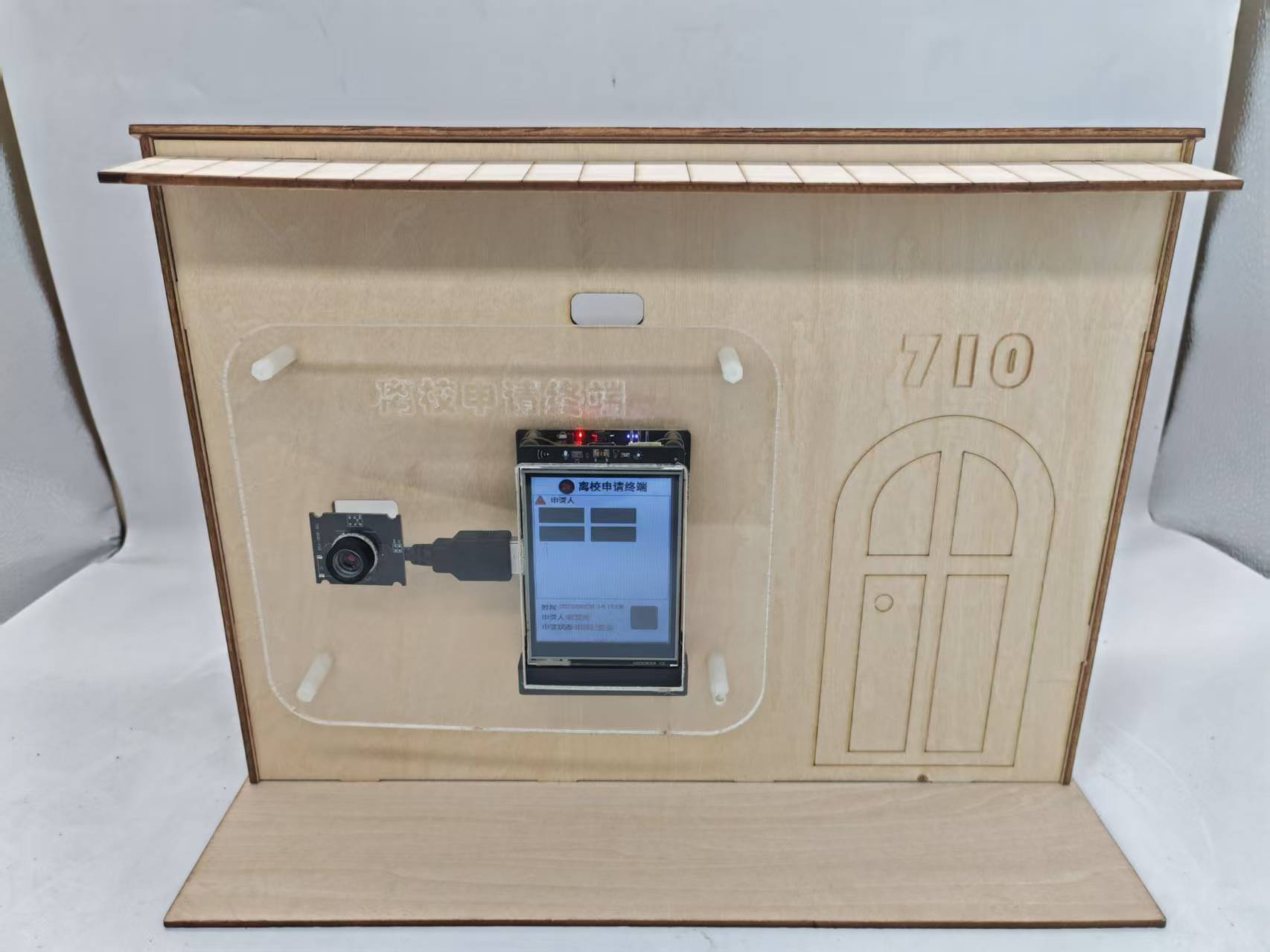

作品正面图


作品背面图
