【Arduino 动手做】使用 Arduino UNO 创建一个无用的熊盒子 简单

时间过得真快，转眼就到了十二月，随着年龄的增长，一年过得也越来越快。

最近比较忙，一个多月没有更新博客了，感觉博客好像被遗忘了，所以决定写一篇文章。

我有一段时间没有做木工了，所以我不确定结果是否会很好，但我会尝试制作一个有趣的“无用盒子”，我认为孩子们会喜欢的。

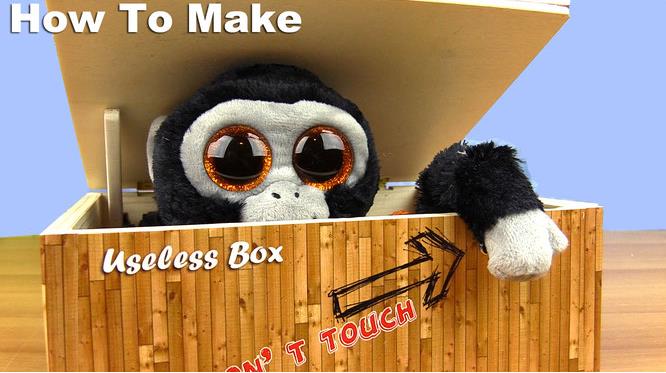

有一个名为“无用盒子”的产品，但由于电路简单，主要任务是创建盒子，所以应该可以做到。

我将使用一台很久没用过的数控机床来切割材料，然后使用我最近制作的激光切割机在盒子表面上刻上插图。

使用的材料
Arduino UNO 我最初用 NANO 制作，但效果不太好，所以我换用了 UNO。这是为什么呢？

两个标准尺寸的模拟伺服器我使用了来自遥控汽车的旧伺服器。

1 x 6 针迷你快动开关

1 个 LED 开关指示灯，5 毫米，2 种颜色显示（红色/蓝色）1 个 LED 盒指示灯，5 毫米，多种颜色可供选择

毛绒玩具，宽约10厘米，除了貉以外还有很多种类

其他：通用板、排针、小型1kΩ电阻、电源开关、4节AA电池盒和4节AA电池、接线电缆等。

盒子材料：5.5mm 中密度纤维板、3.5mm 中国胶合板、15mm 宽 x 4mm 厚 x 60cm 长板，以及其他可用材料。

用于抬起盖子的杠杆和浣熊的手臂是使用3D 打印机制作的，但也可以用胶合板制作。

创建一个盒子
侧面由 5.5 毫米 MDF 制成，尺寸为宽 190 毫米 x 深 150 毫米 x 高 100 毫米。

底板由2.5毫米单板制成，并且还在上面钻了用于安装Arduino的孔，然后将其插入MDF中的凹槽中。

顶盖采用3.5mm胶合板制成。

由于我唯一的木工工具是一把锯子，所以我使用 CNC 来切割所有东西。

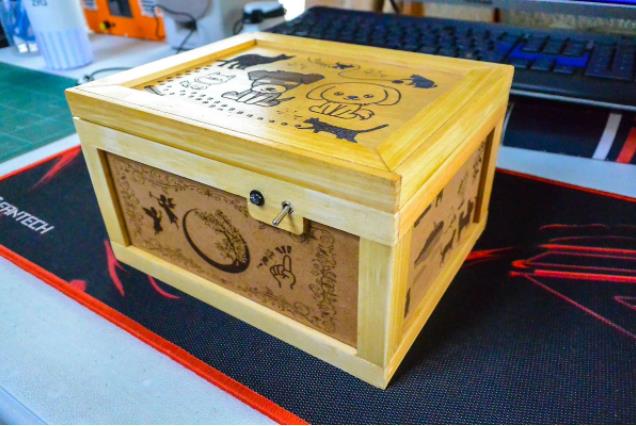

裁剪好素材，用激光切割机刻上插画后，我组装了盒子，用15毫米宽、4毫米厚的木板装饰边缘，并涂上了丙烯颜料。
插画的尺寸有些问题……(^_^;)……但我还是按照原样创作了，没有重新制作。

Arduino代码和扩展板

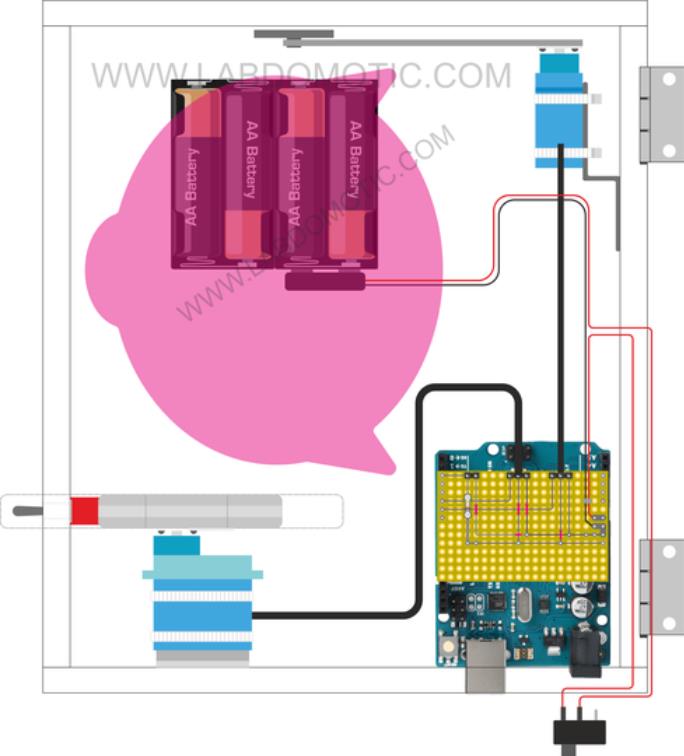

参考网站上有电路图和草图，所以我用它们作为参考。

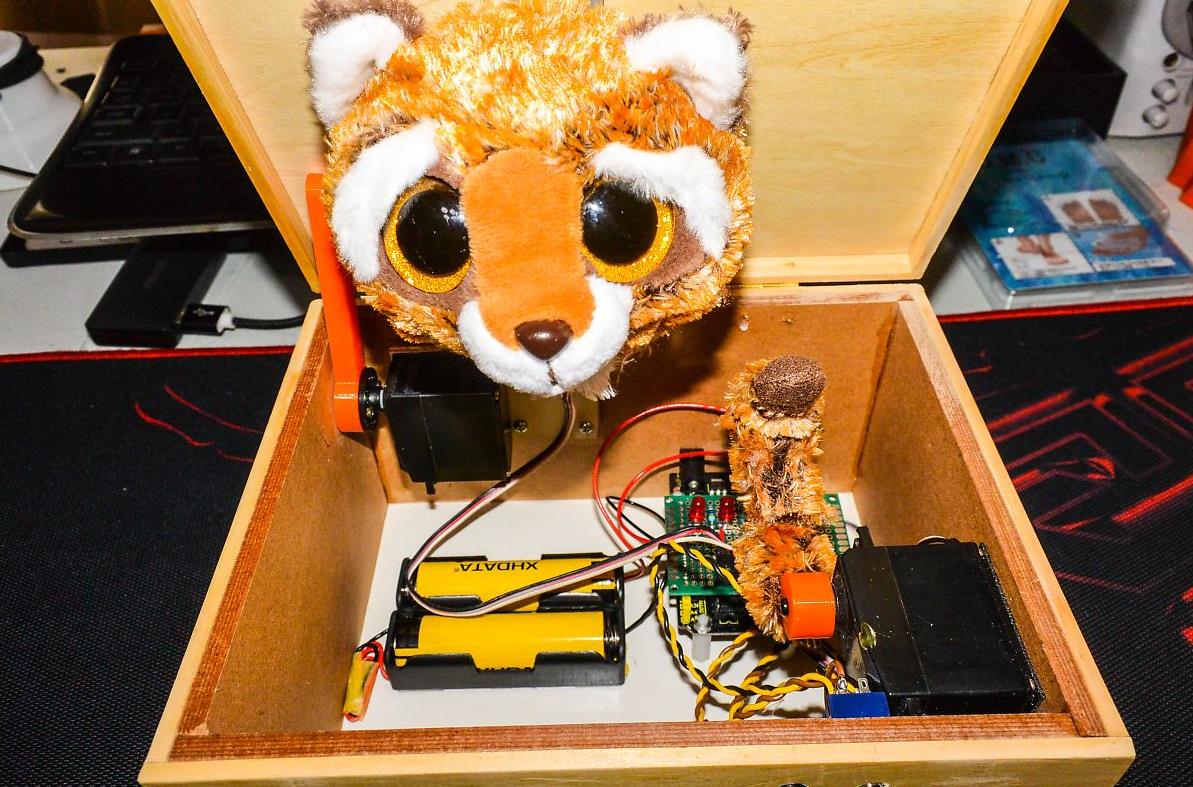

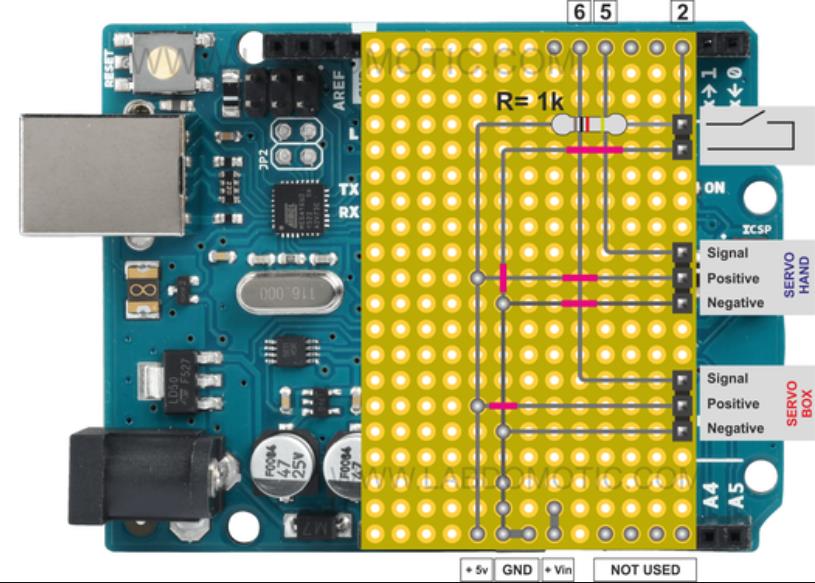

该扩展板连接到通用电路板的针脚接头上，接线后插入Arduino 板。电路板上添加了两个红色 LED，并在开关旁边安装了一个双色 LED，用于指示开关处于开启还是关闭状态。

由于我将频繁重写草图来调整操作，因此需要在盒子上钻一个孔，以便 USB 电缆可以连接到Arduino的 USB 端子。

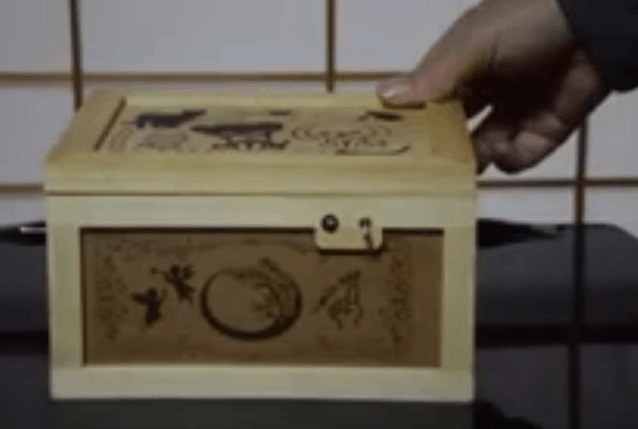

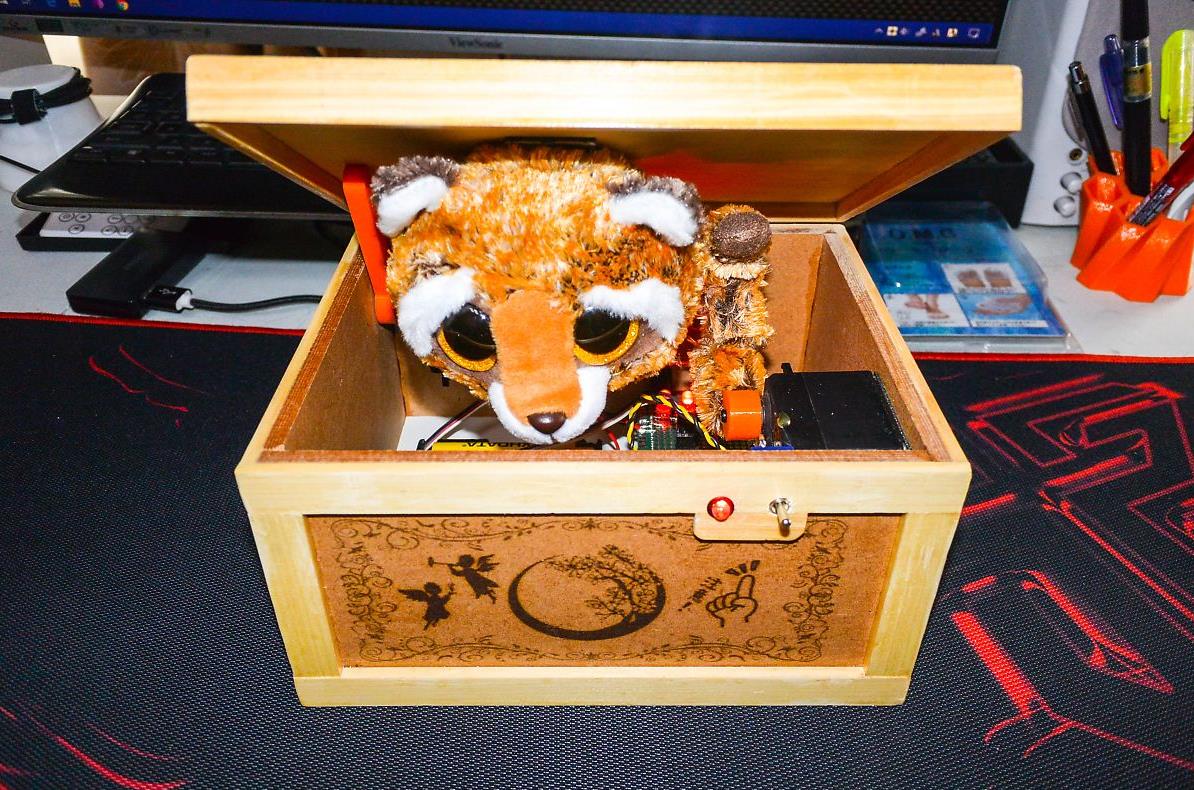

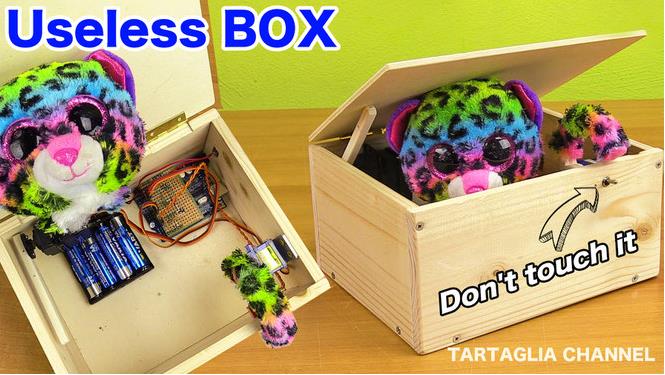

这就是完成的“无用盒子”。


【Arduino 动手做】使用 Arduino UNO 创建一个无用的熊盒子
项目链接：https://blogdaichan.hatenablog.com/entry/2019/12/06/151234
项目作者：Daichan ( id: blogdaichan )
项目视频 ：https://www.youtube.com/watch?v=9dAVVvwdxzg
项目参考：https://www.labdomotic.com/2017/10/24/youtube-useless-box-fai-da-te/
项目代码：https://sad19b5c07af695d3.jimcontent.com/download/version/1509194514/module/16471114425/name/PUPPETS_UselessBox.rar
