M10变形记：6-膝跳反射演示器M10版 简单

6.4 晴 周三

膝跳反射演示器，先后做过4个，主控有用掌控单板的，有用Micro:bit单板的，有用K10+掌控板的，有用Micro:bit双板的。

为了让装置小巧，掌控板用N+扩展板，bit用了DF小扩展板，当然前个组合性能更好一些，后个组合性能一般(扩展板也简单)。灯带和舵机都是费电大户，在灯带流水灯工作时引起电流较大波动，舵机供电电压不稳，舵机不能保持稳定状态，引起舵机抖动，腿部模型更放大抖动效果，如同患病。

问DeepSeek，解释了原因，提供多种解决方案，比如舵机单独供电等。

我用了双板无线通信的方法，在K10+掌控板和双micro:bit方案，两块板子分别供电，分别服务灯带和舵机，两者物理隔离，无线联系，就工作得很好了。

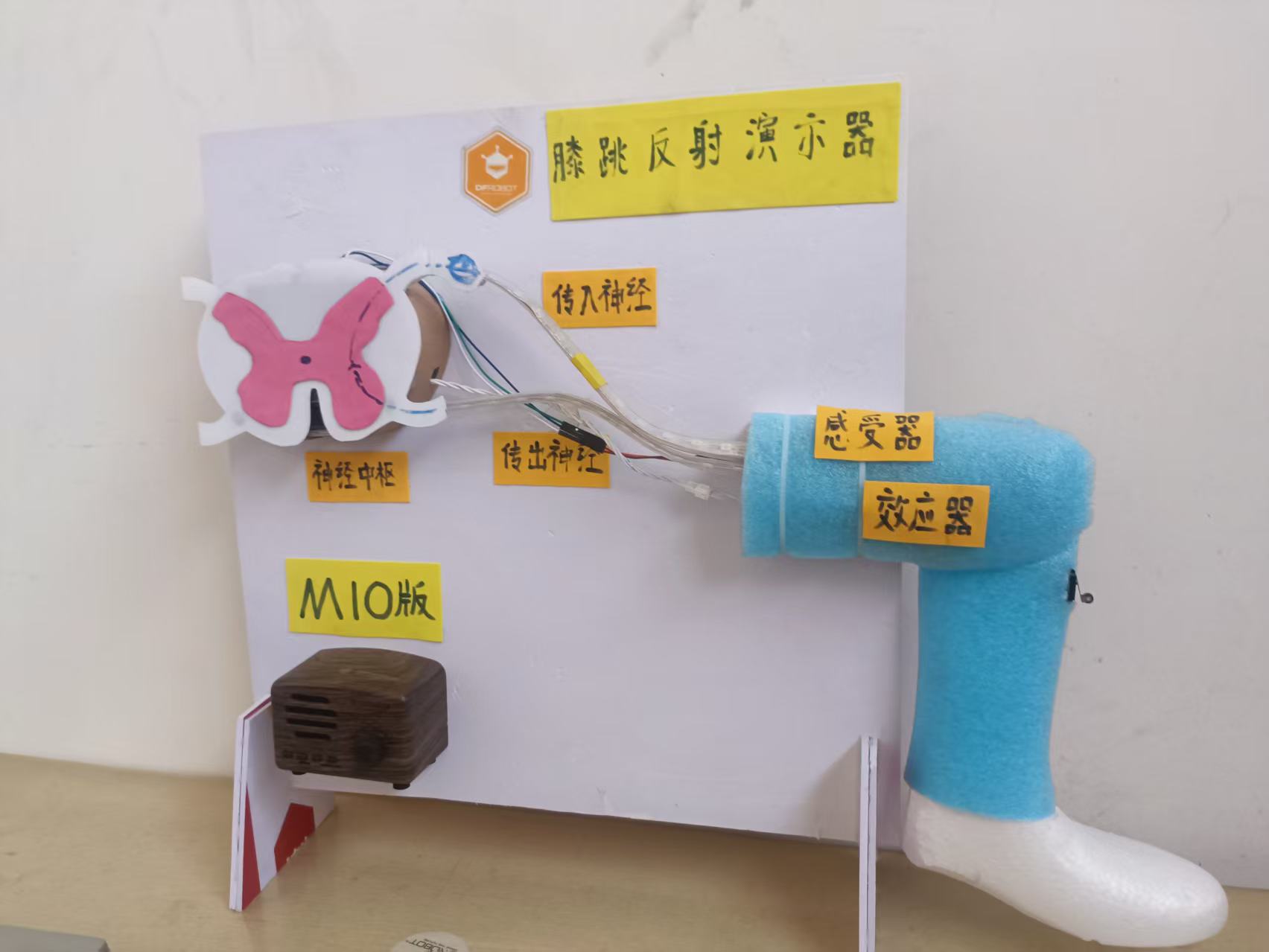

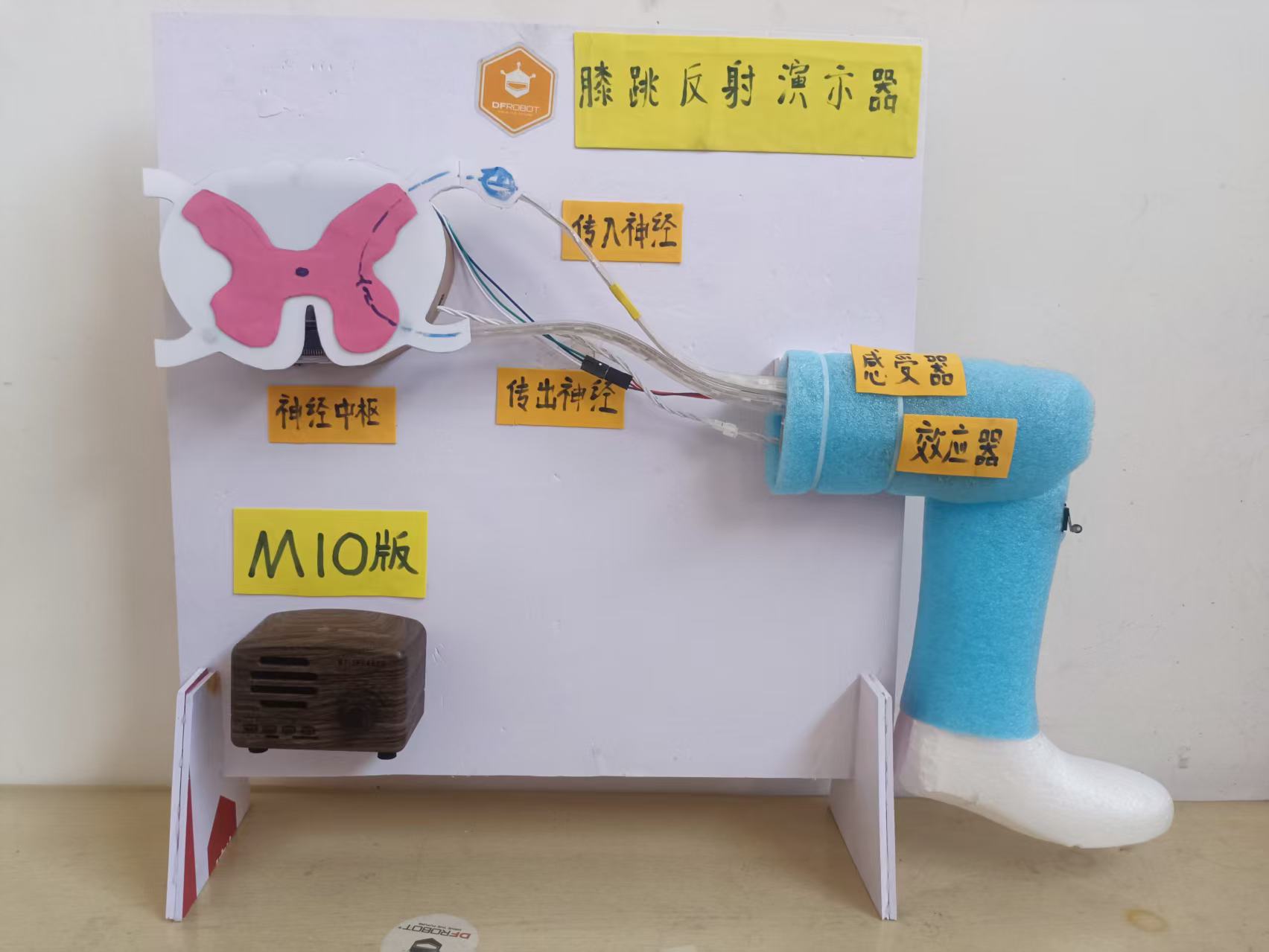

当我用强大的行空板M10+扩展板组合来升级膝跳反射装置后，发现它们非常棒的用一块板子完成对舵机（M10扩展板组合有专门的舵机口，5V供电）和灯带的控制，而且可以连接蓝牙小音箱播放洪亮的mp3/wav音频，在屏幕来播放动画，完美完成任务。

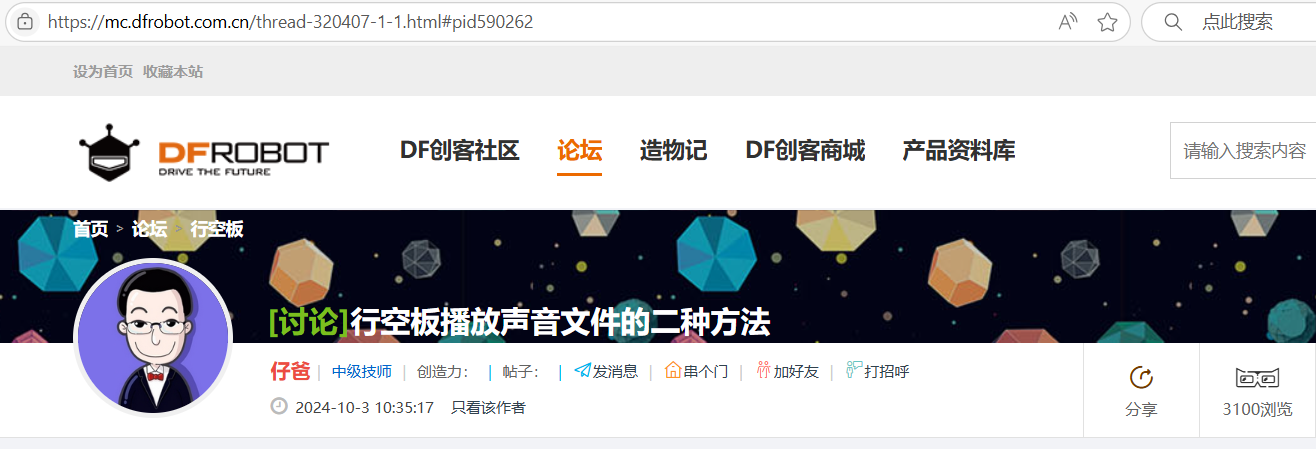

参考社区中仔爸的教程，完成蓝牙音箱和M10连接。

感谢@仔爸的分享。

舵机---P0

灯带---P21

碰撞传感器---P22

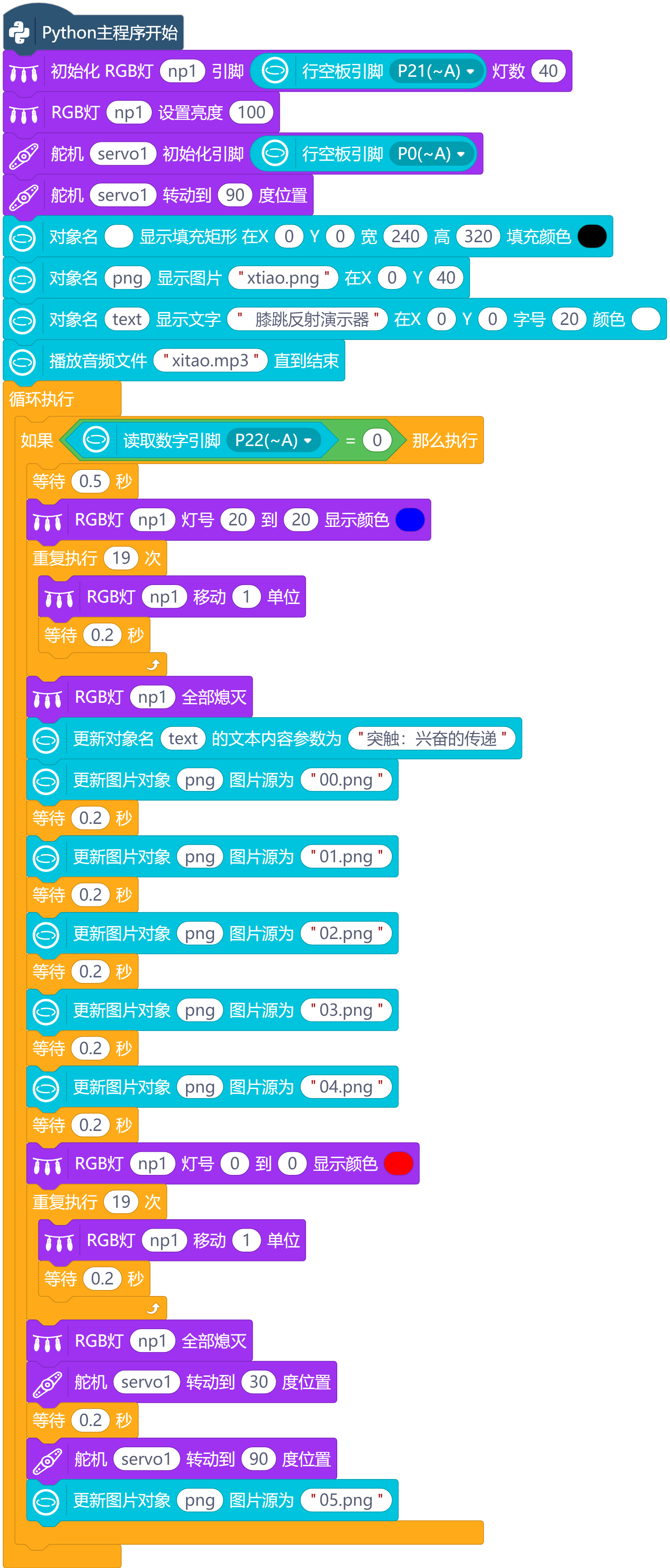

图片：
