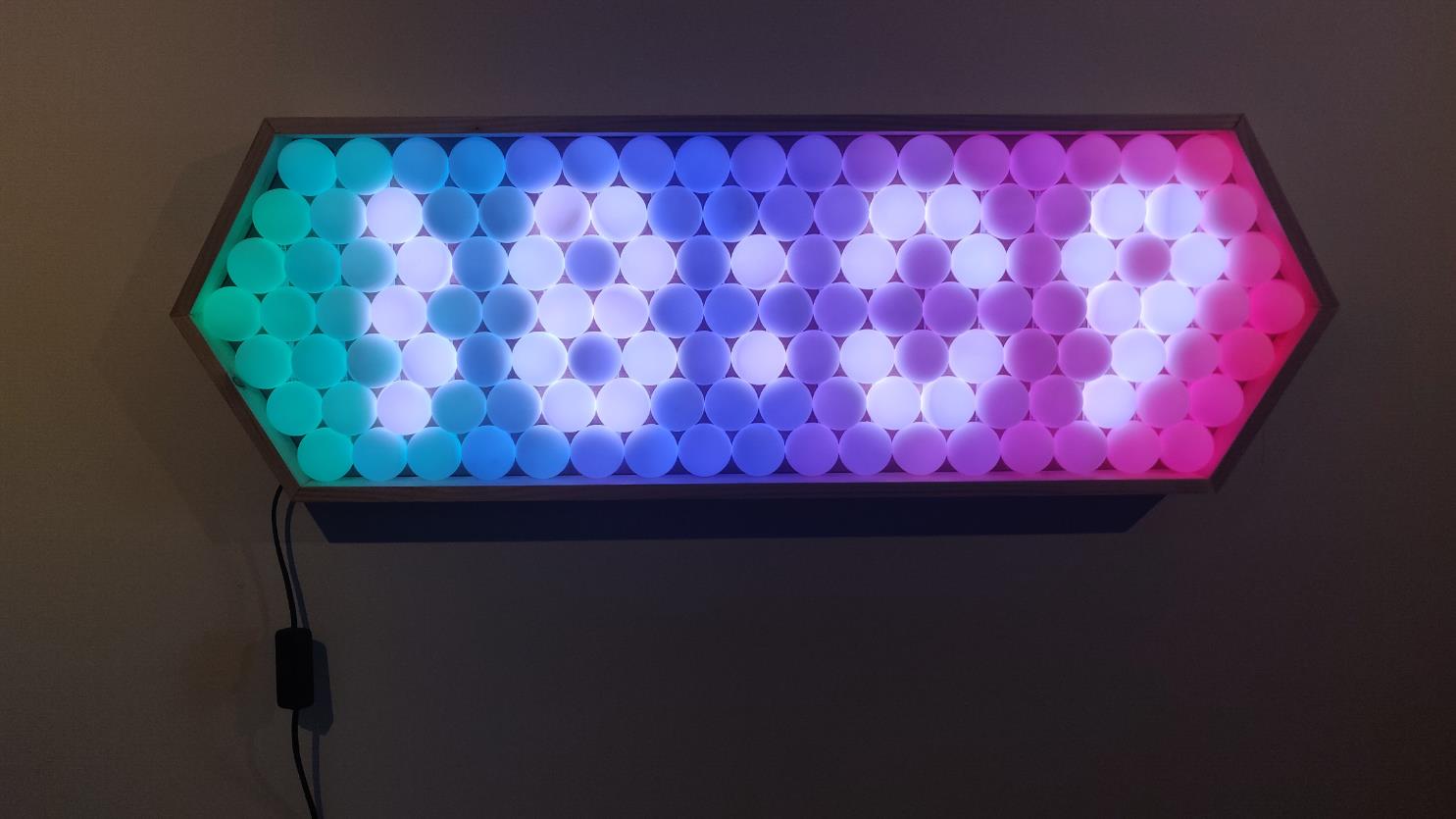

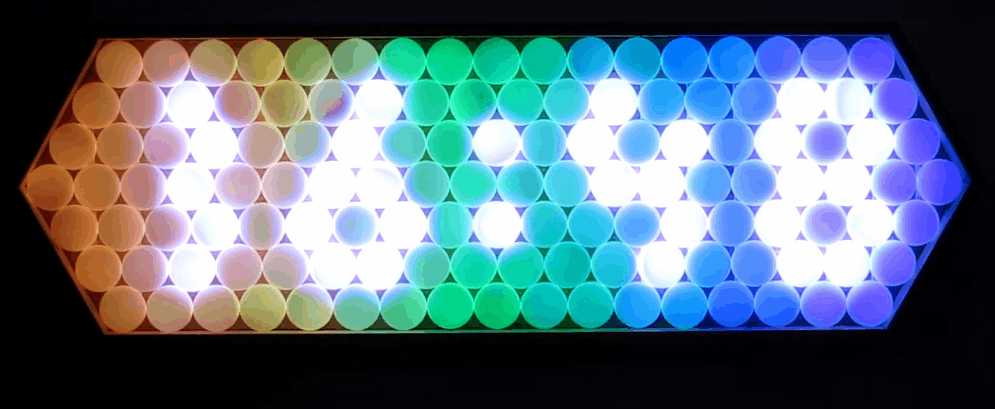

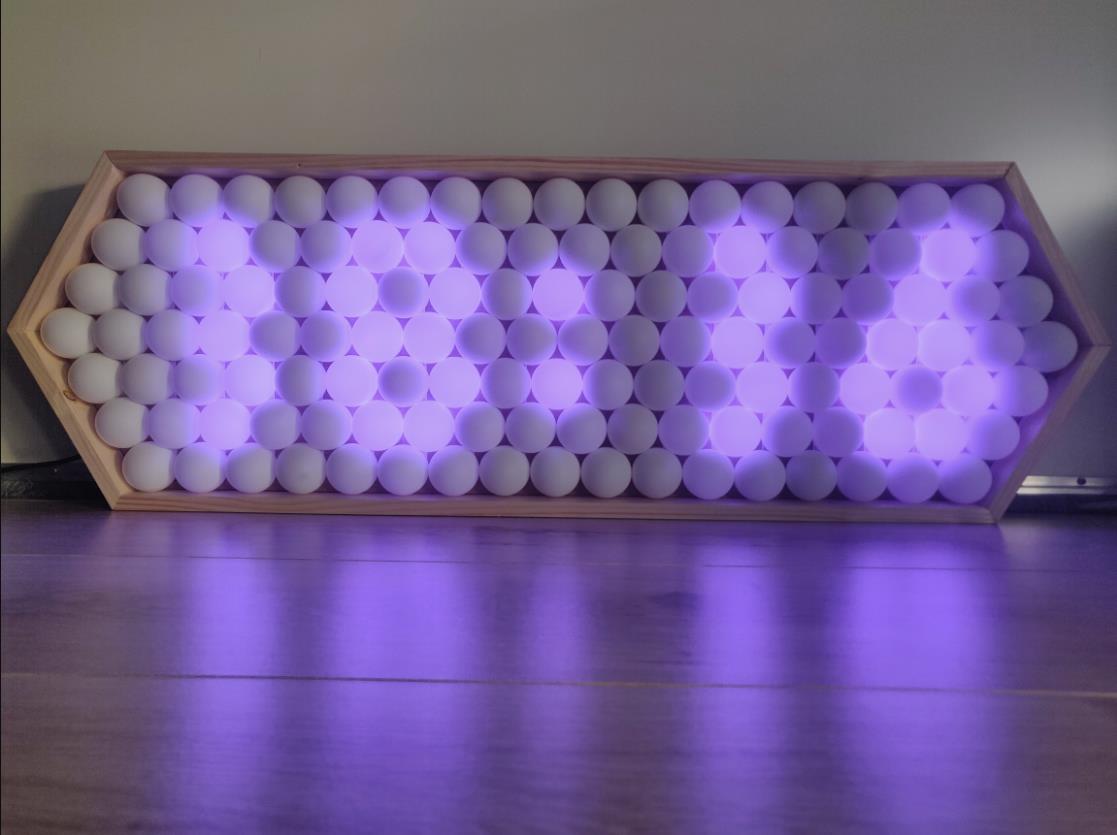

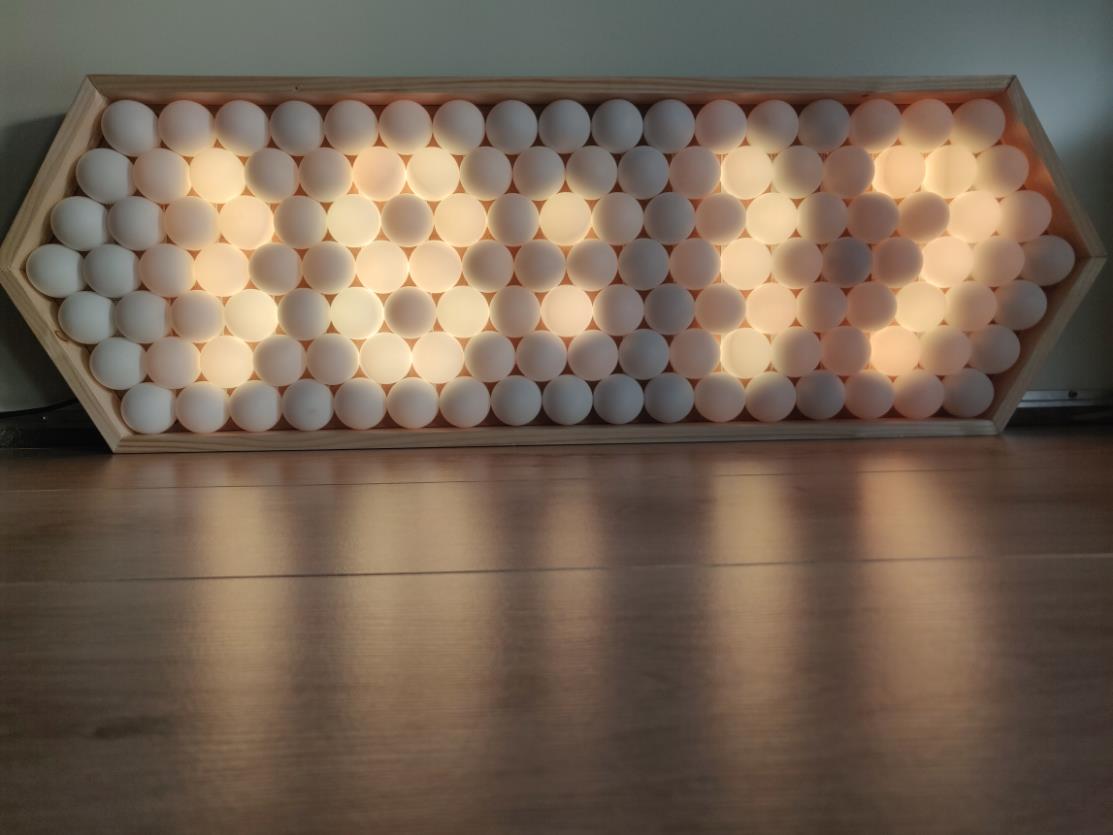

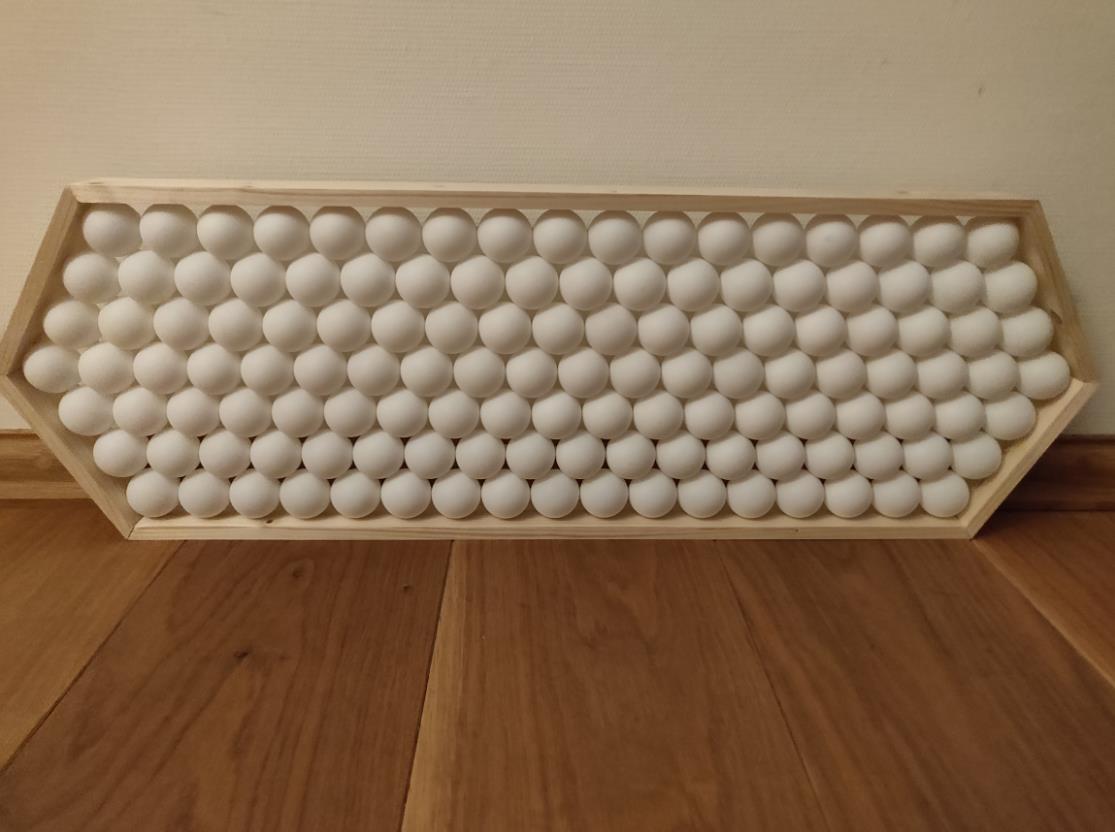

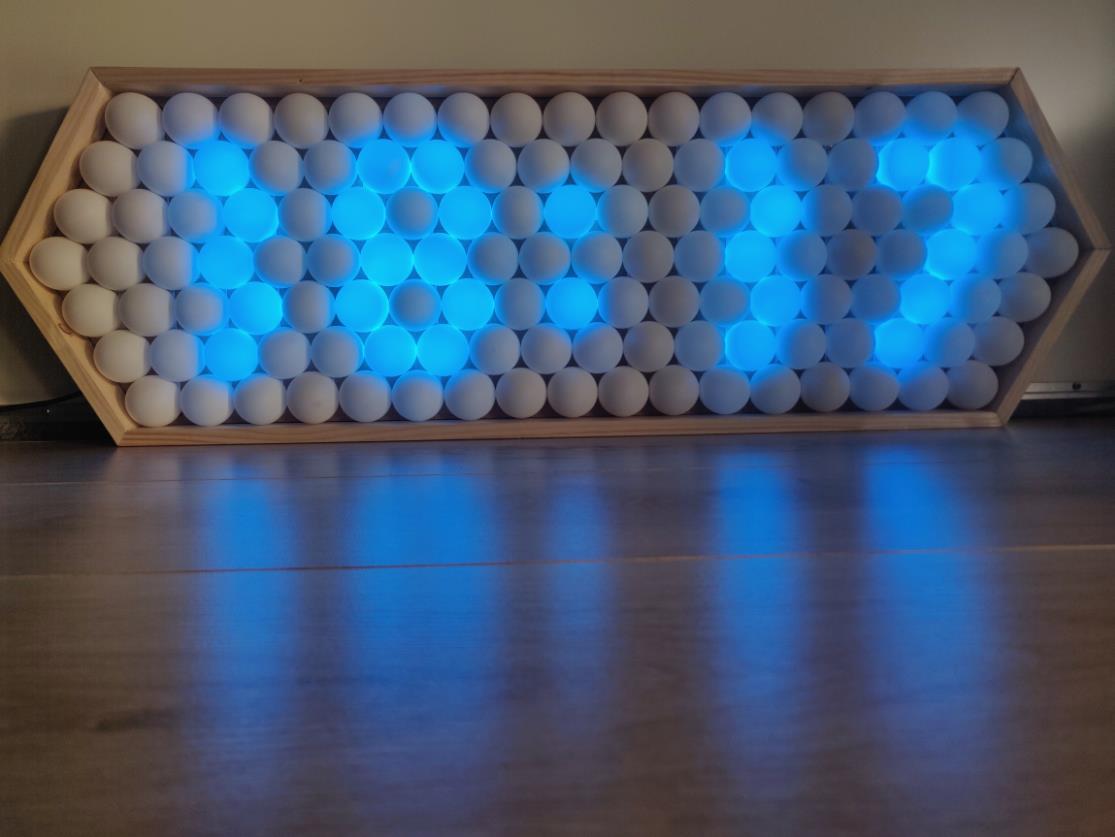

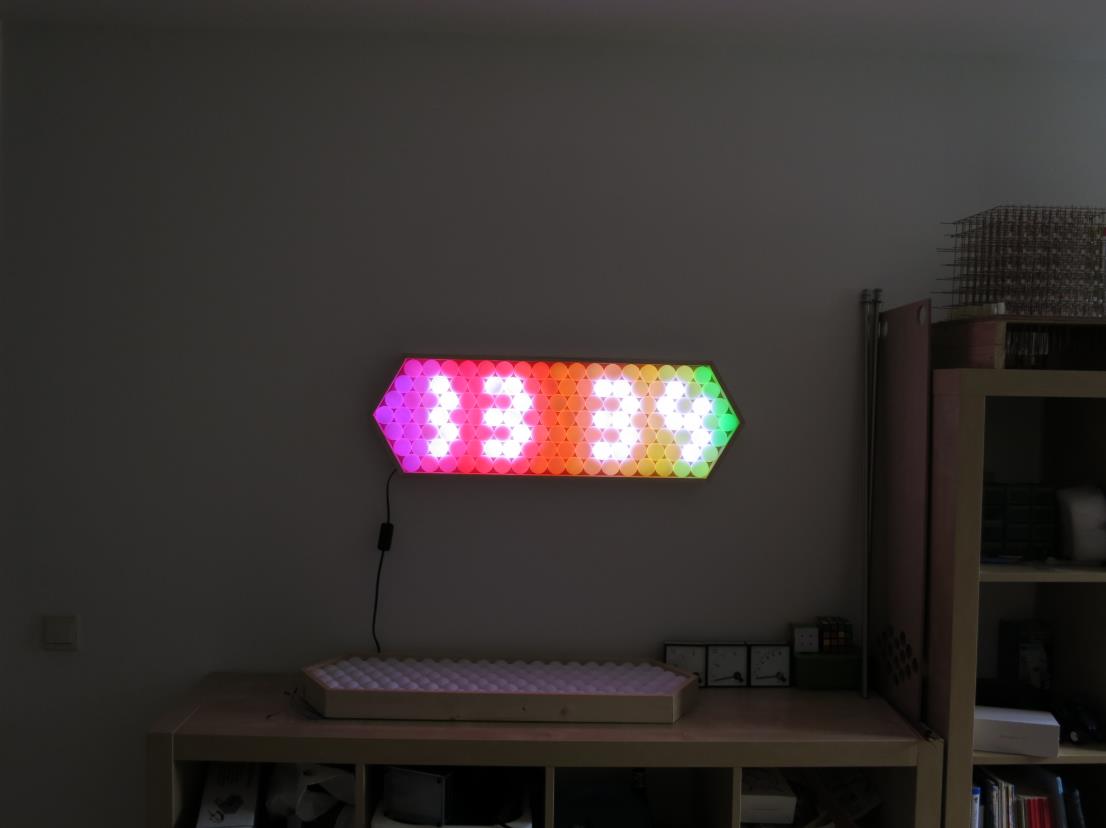

这个很棒的 LED 时钟是一个非常简单的项目，几乎每个人都可以制作。它可以用作时钟，可以是 LED 装饰，或者关闭时可以只是一个不错的装饰品。

1、为什么我制作这个项目？
去年，我看到了一些很棒的项目，人们使用乒乓球作为 LED 的扩散器。这也激发了我用乒乓球做一些事情。在绘制了一些草图并订购零件后，我终于完成了这个项目。由于有些人对教程感兴趣，我决定改进构建并制作一个新的改进版本的乒乓球钟。通过这个 instructable，我希望让其他人感到兴奋和启发，以构建他们自己的项目。

2、设计选择

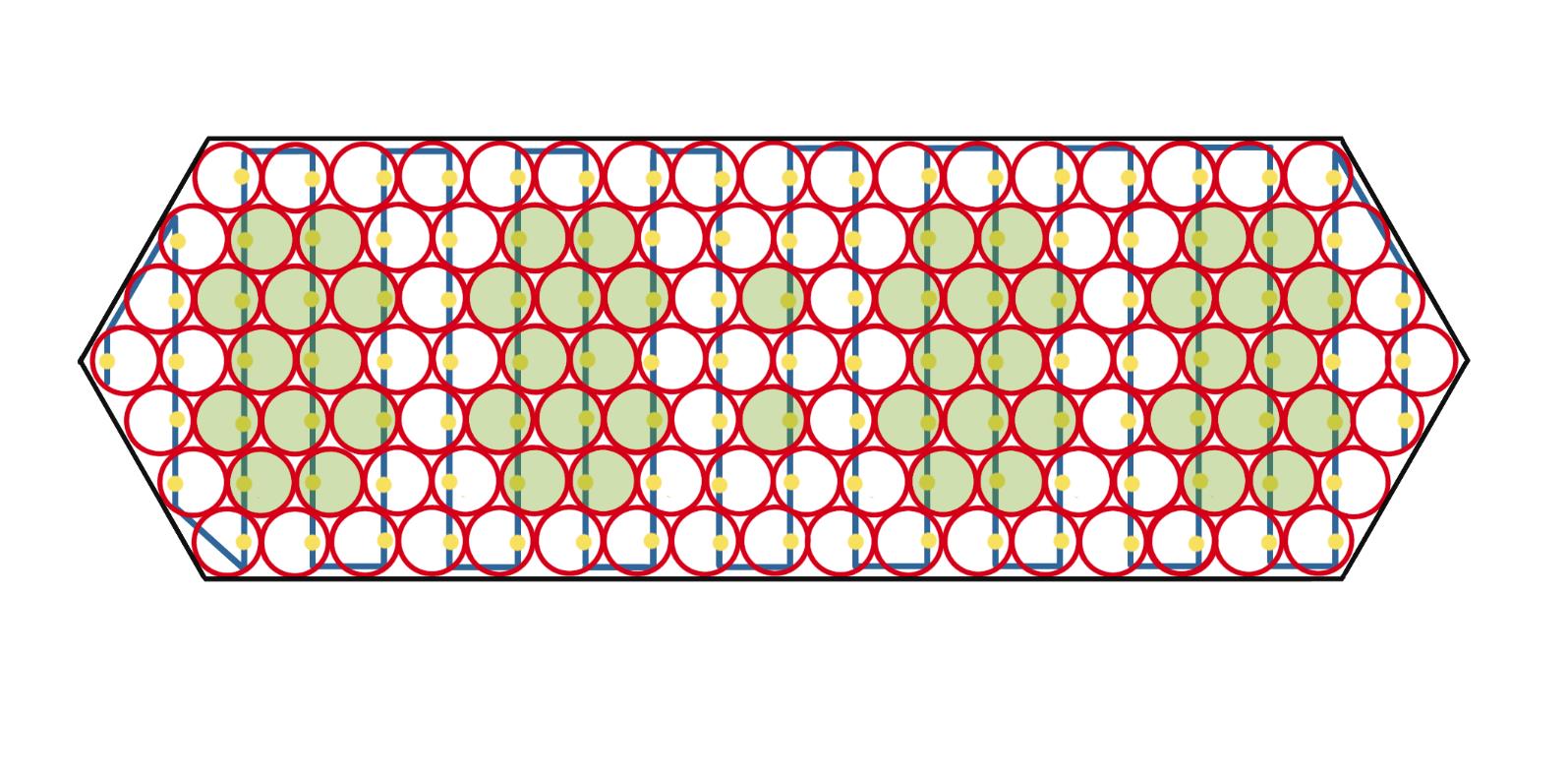

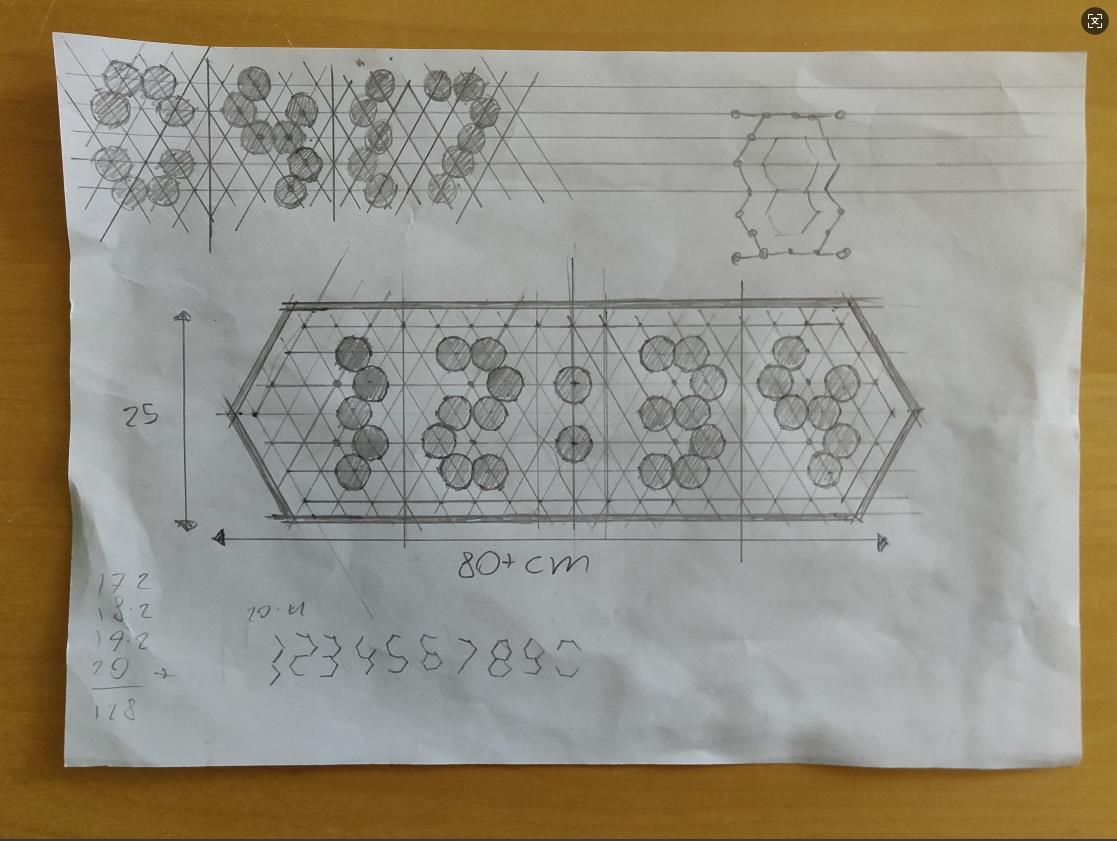

由于乒乓球不是在矩阵中定向的，因此我必须想出一种显示数字的好方法。我确定的设计为每个数字使用 12 个乒乓球。经过一些草图绘制后，我发现这允许最清晰的数字表示。中排的长度为 20 个球（20*4 = 80 厘米）。之所以出现这个大小，是因为我想让四位数字彼此相邻，中间有一个冒号。我还希望数字之间至少有一排球，以提高可读性。在这样做的时候，我发现这样球和 LED 的总数就变成了 128 个。

3、与第一个版本相比的改进

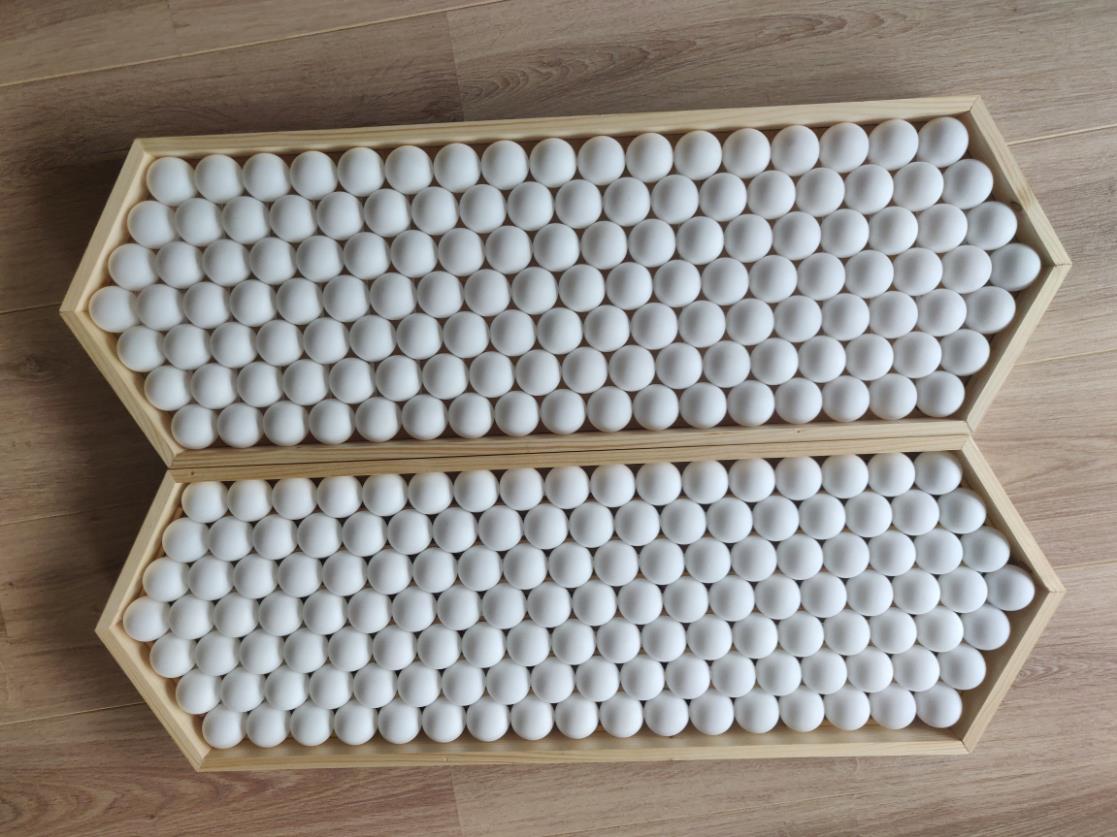

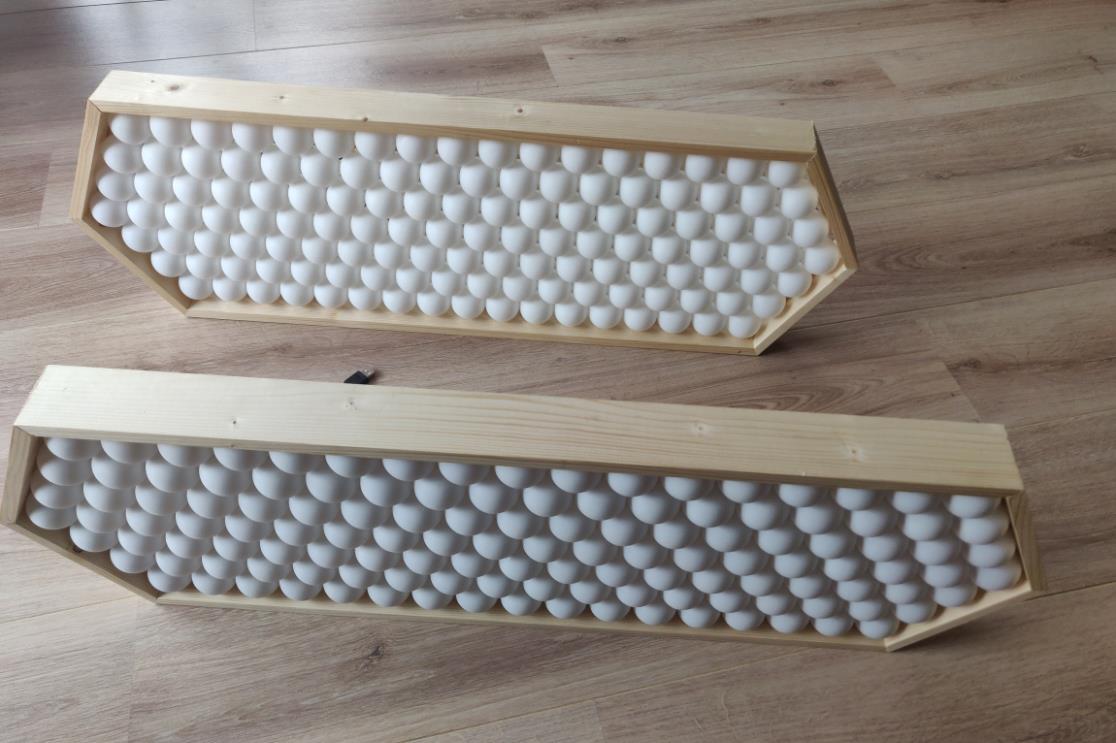

在图片中，您可以看到以前的版本和新版本（带有 2 个面板的图片，顶部的是旧版本）。较新的版本：
- 使用 LED 灯条而不是单独焊接在一起的 Neo-Pixel。
- 像素的方向使其更易于编程。
- 暴露的触点较少。
- 有一个背板，因此您无法透过缝隙看到。
- 允许更轻松地进行修改和可能的维修。
- 看起来更干净，因为从正面看不到电线和电子设备。
- 制作速度要快得多，因为焊接 128*6 触点和剥去相同数量的电线需要一些时间

4、注意：

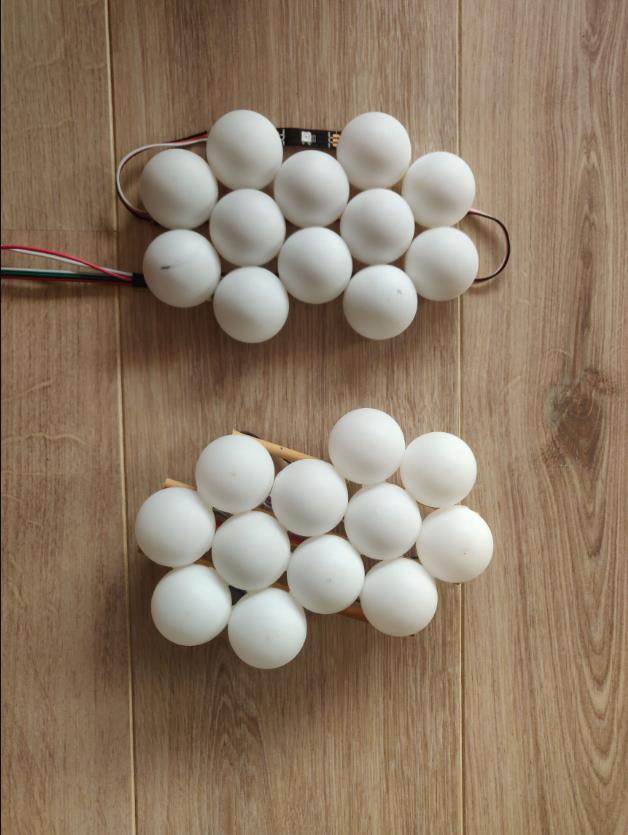

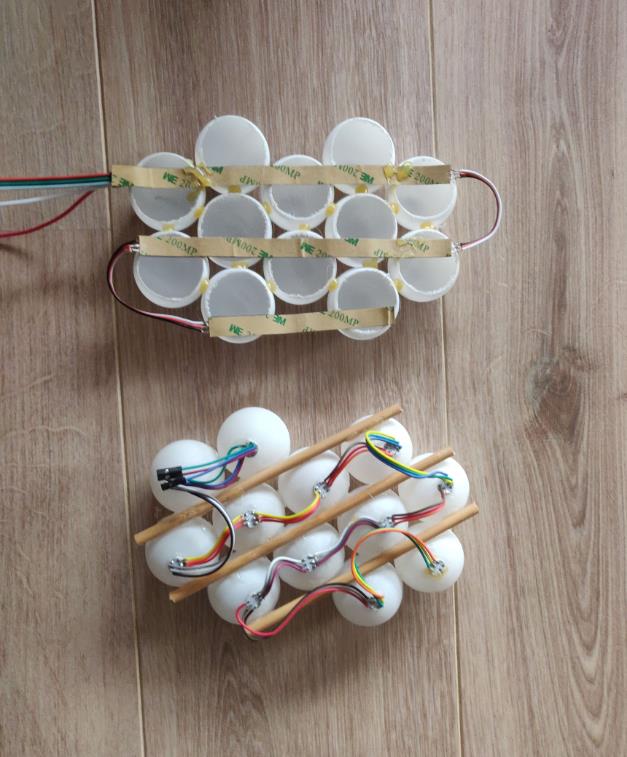

对于构建这个项目的人：这个项目需要一些重复的工作，我建议先做一个小的测试版本，看看最终结果会是什么样子。这使您可以查看乒乓球是否很好地散射了光线。这也可以防止以后可能发生的错误（例如球之间必须有很大的空间）。我两次都制作了这个显示器的一小块（图片），我很高兴我做到了。

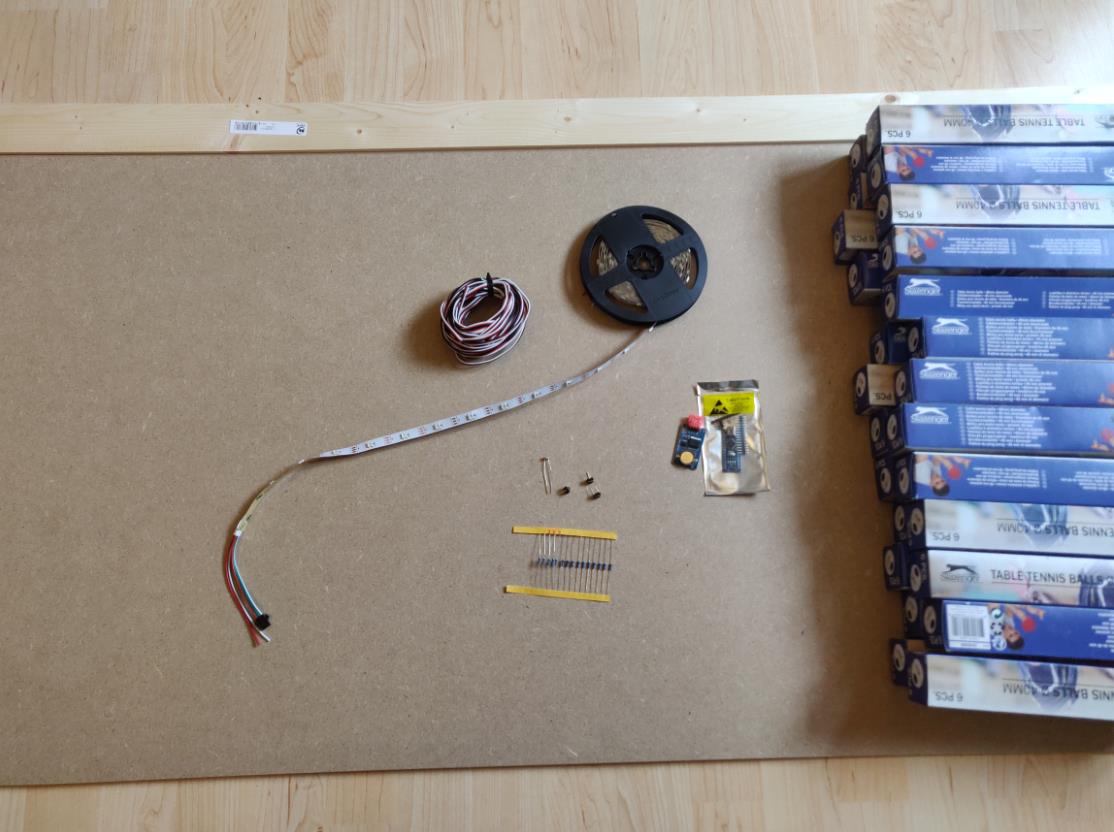

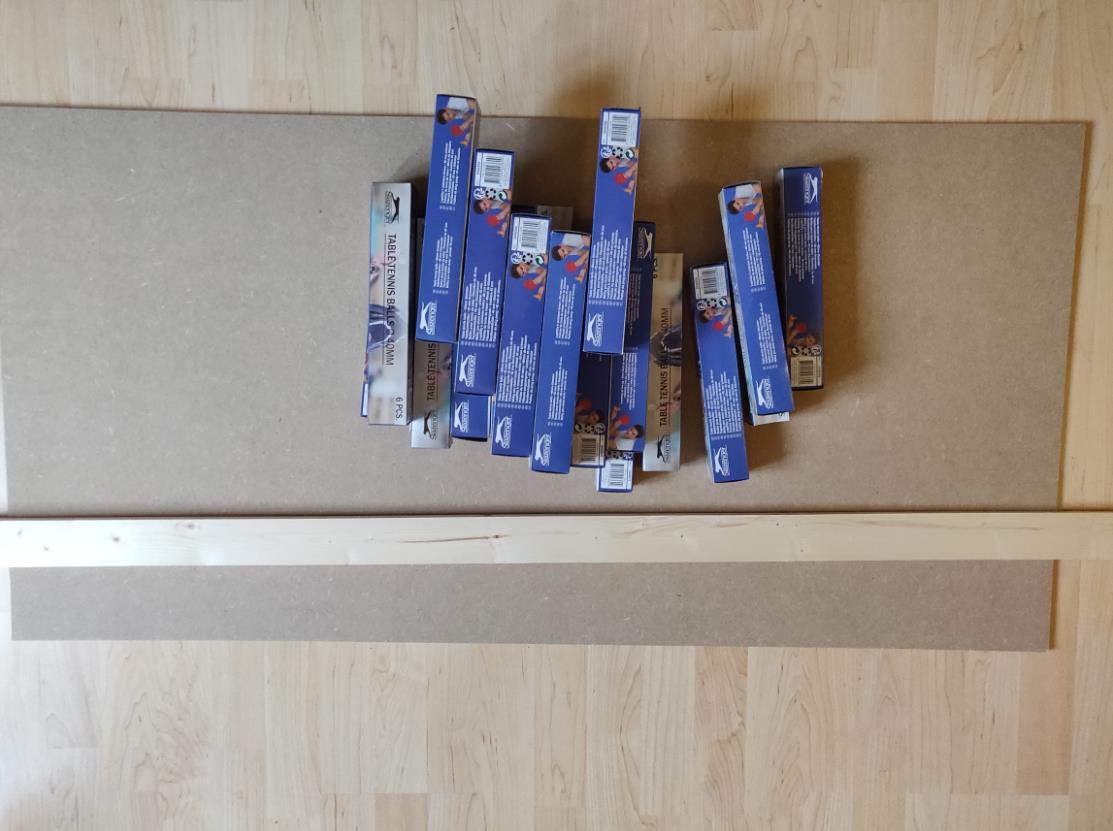

第 1 步：材料/工具：

1、材料：
本地购买：
- MDF 板（80*30 cm）
- 框架的木材（必须 5 厘米宽，总长度至少 200 厘米）
- 128 个乒乓球（白色的最好是乳白色的）
- 几（4）个小钉子
- 旧 USB 电缆（可以为 Arduino nano 供电的电缆）
- 旧电子设备的电源线
在线购买
- 5V 10A 电源（较低的安培数也可能有效）
- Arduino nano
- ws2812b LED 灯带（5m 30Leds/米 IP30）
- DS3231 RTC
- 3 芯线（2+ 米）
自选
- 母针连接器
- 电阻器（300 至 500 欧姆之间）

2、工具：
- 可切割 30 度角的锯（斜切锯）
- 带细齿的手锯（金属锯）
- 剥线钳
-烙铁
- 12 毫米钻头
- 32 毫米孔锯
- 木胶
- 热胶
-手电筒
-砂纸

3、注意：

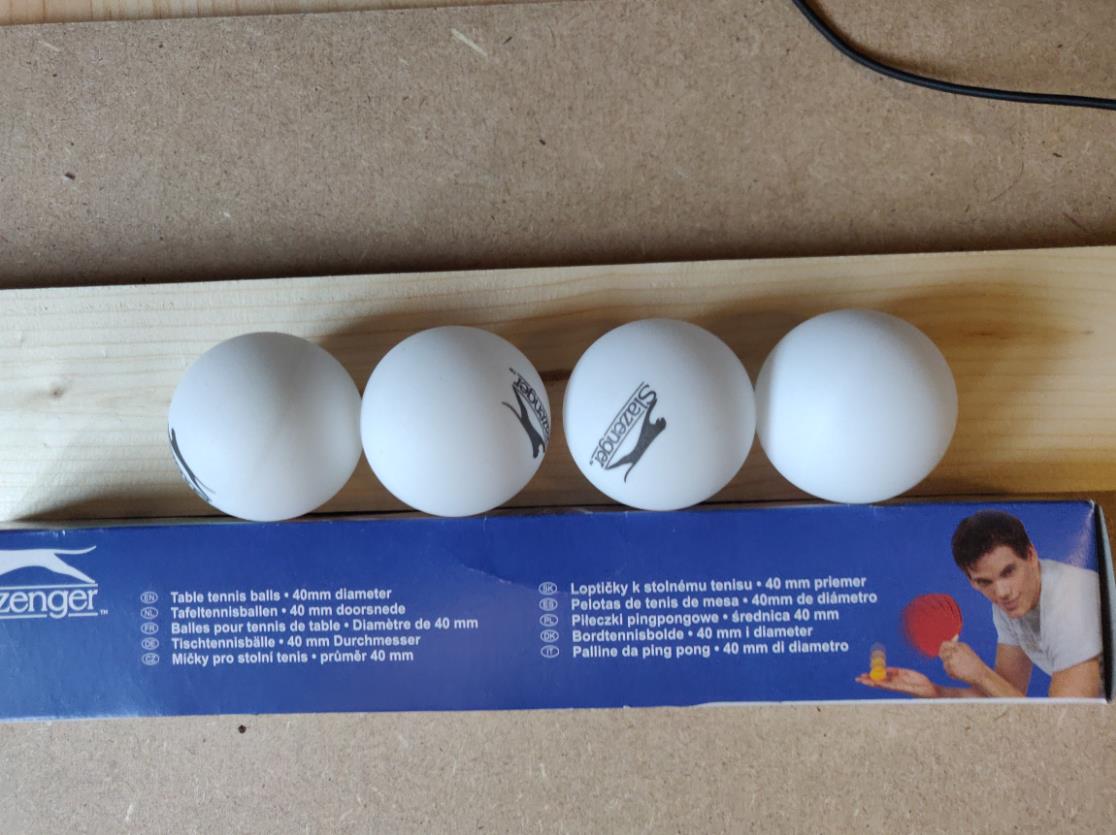

选择正确类型的乒乓球对于这个项目非常重要。乒乓球通常有一个接缝，其中两半加在一起。这本身不是问题，因为通过在中间的一半中打一个孔，接缝在显示屏中将不可见。但是，当乒乓球的一侧也有印记时，球上的印记朝向背面很重要。这可能会导致从前面可以看到一块接缝。购买乒乓球时，也不要购买会发光（反射光线）的球。它们会很好地散射光线，看起来会很奇怪（你不应该买的乒乓球的一个例子）。
摘要：最好使用无印花的无缝乒乓球，这些球是白色且不反光的。

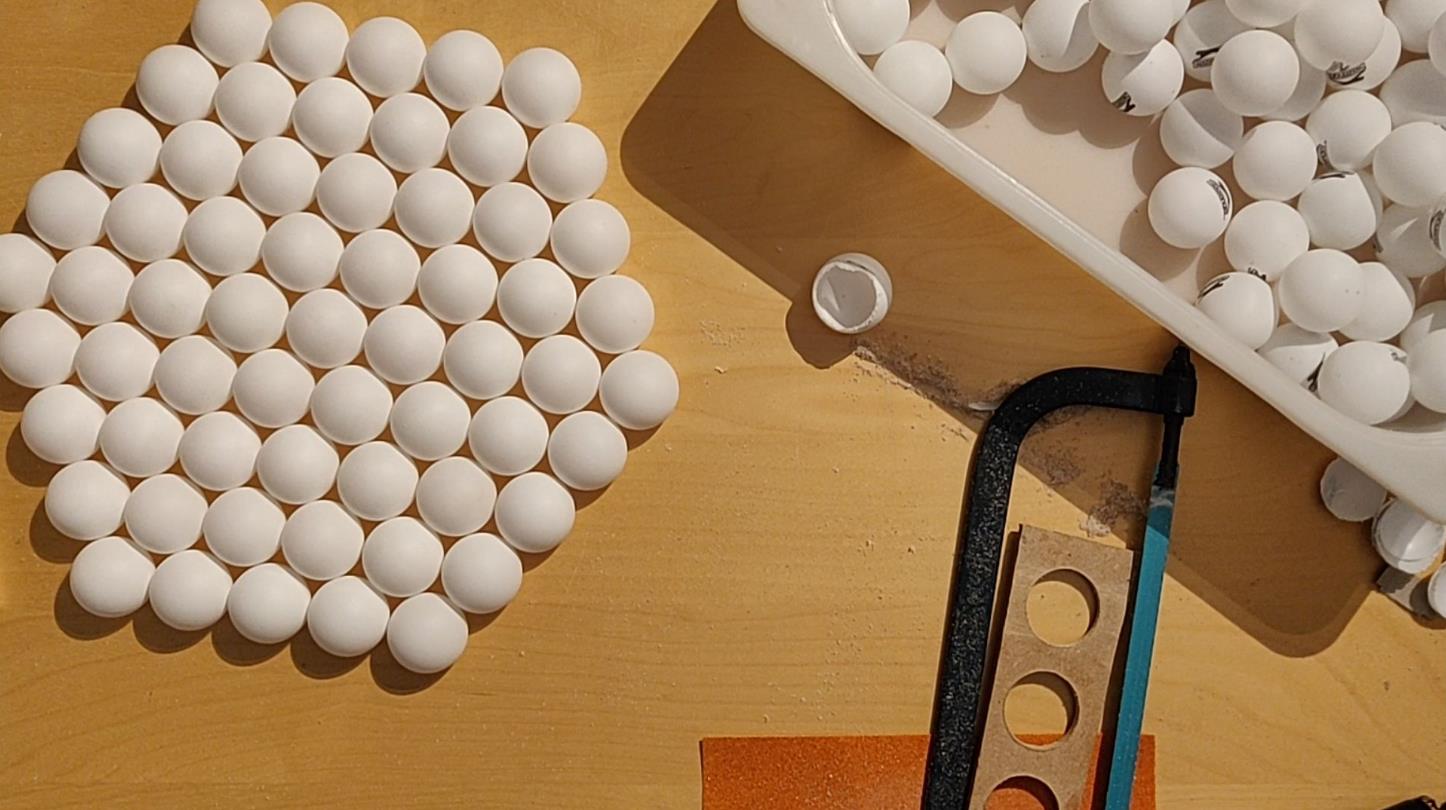

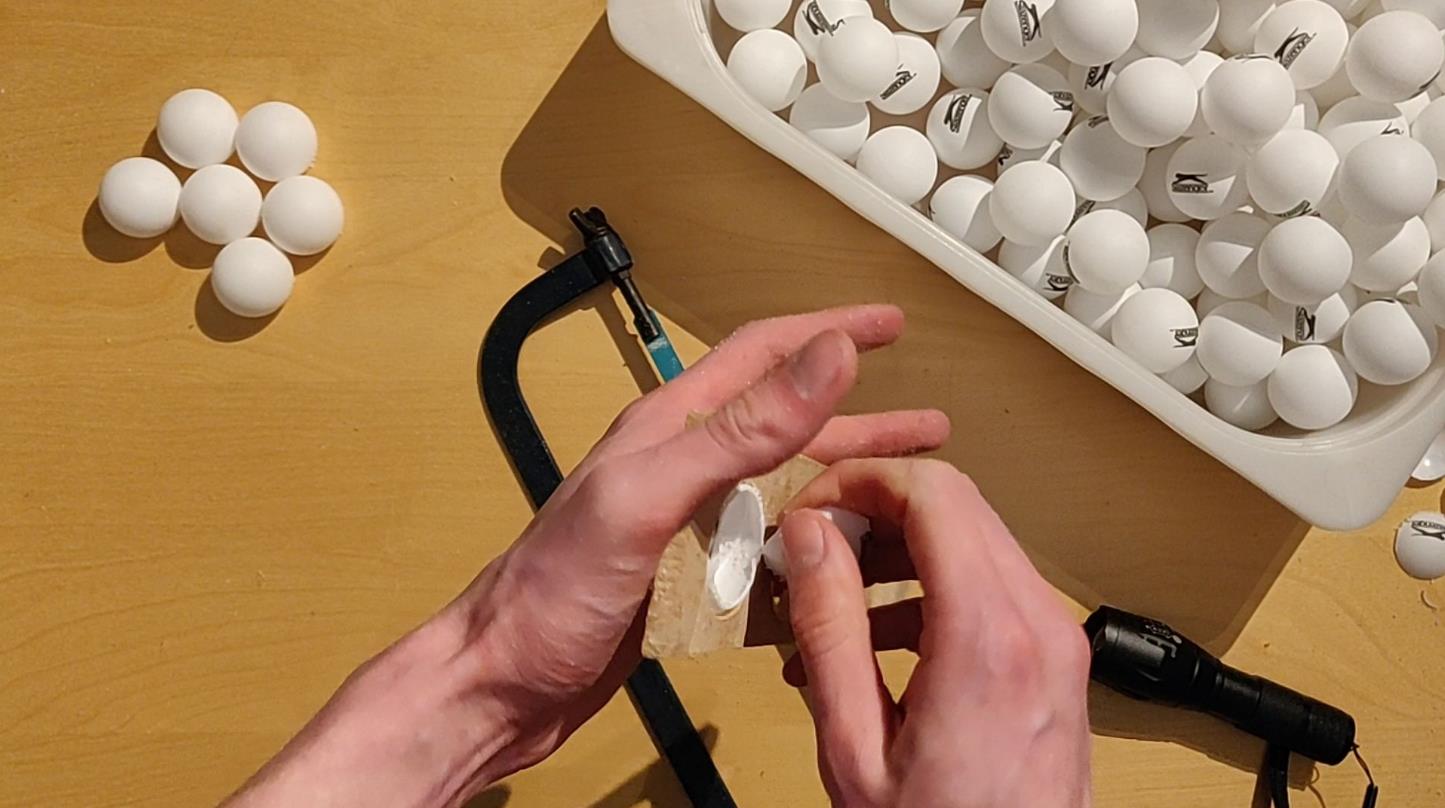

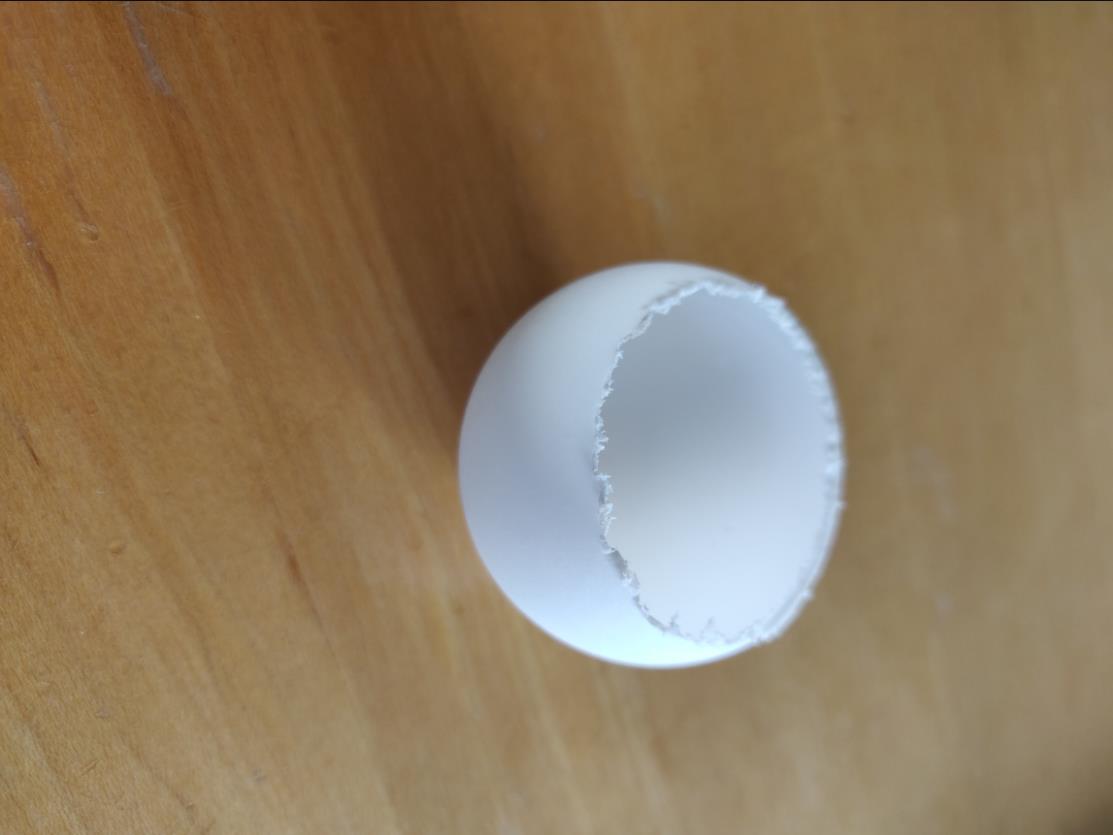

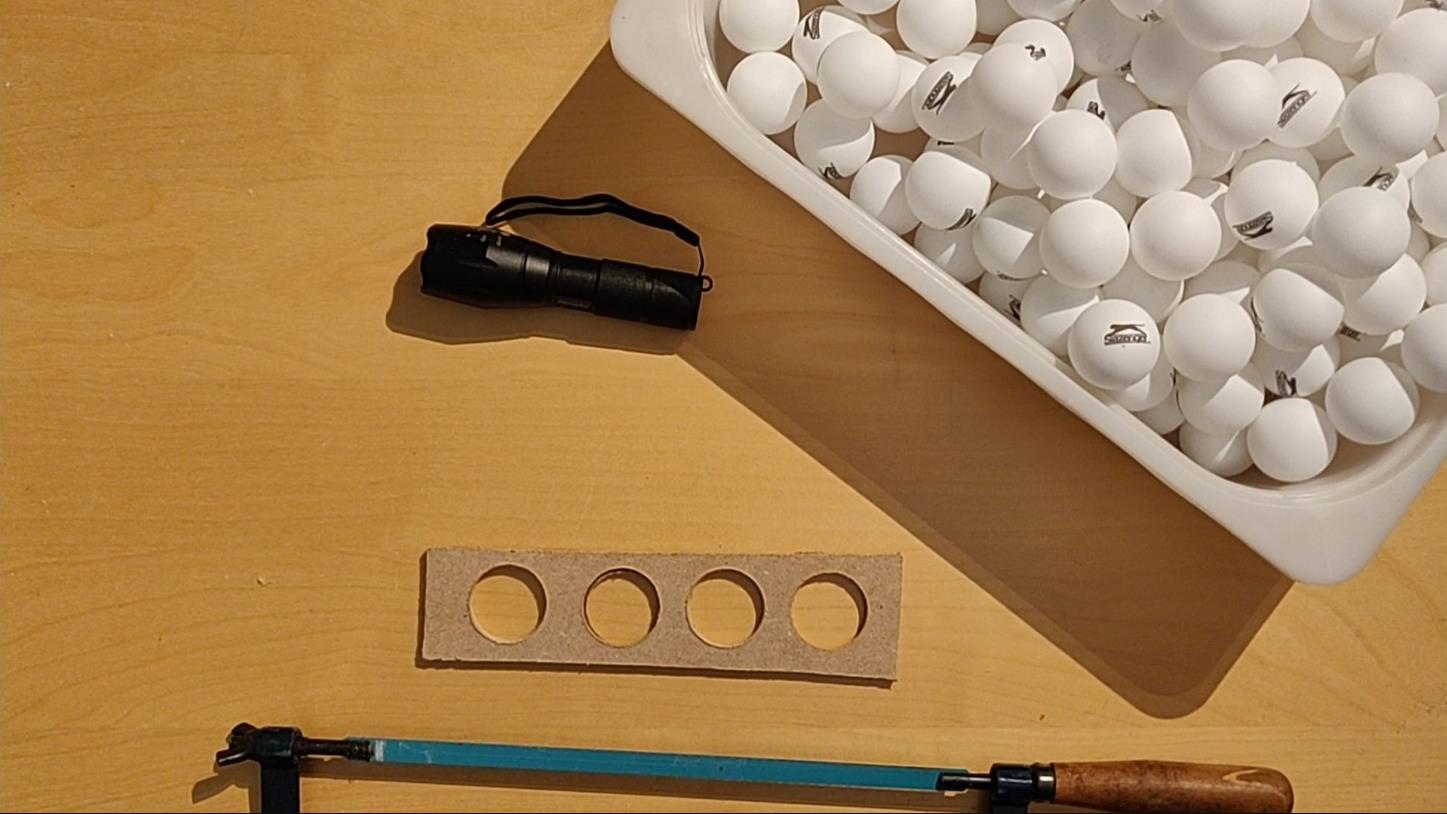

第 2 步：在乒乓球上打孔

每个乒乓球后面都有自己的 LED。为了获得尽可能多的光线，需要去除乒乓球背面的一块，这样 LED 的光就只需要穿过乒乓球的一侧。这些孔需要相当大（大约 30 毫米），因为 LED 不会在球后面居中。

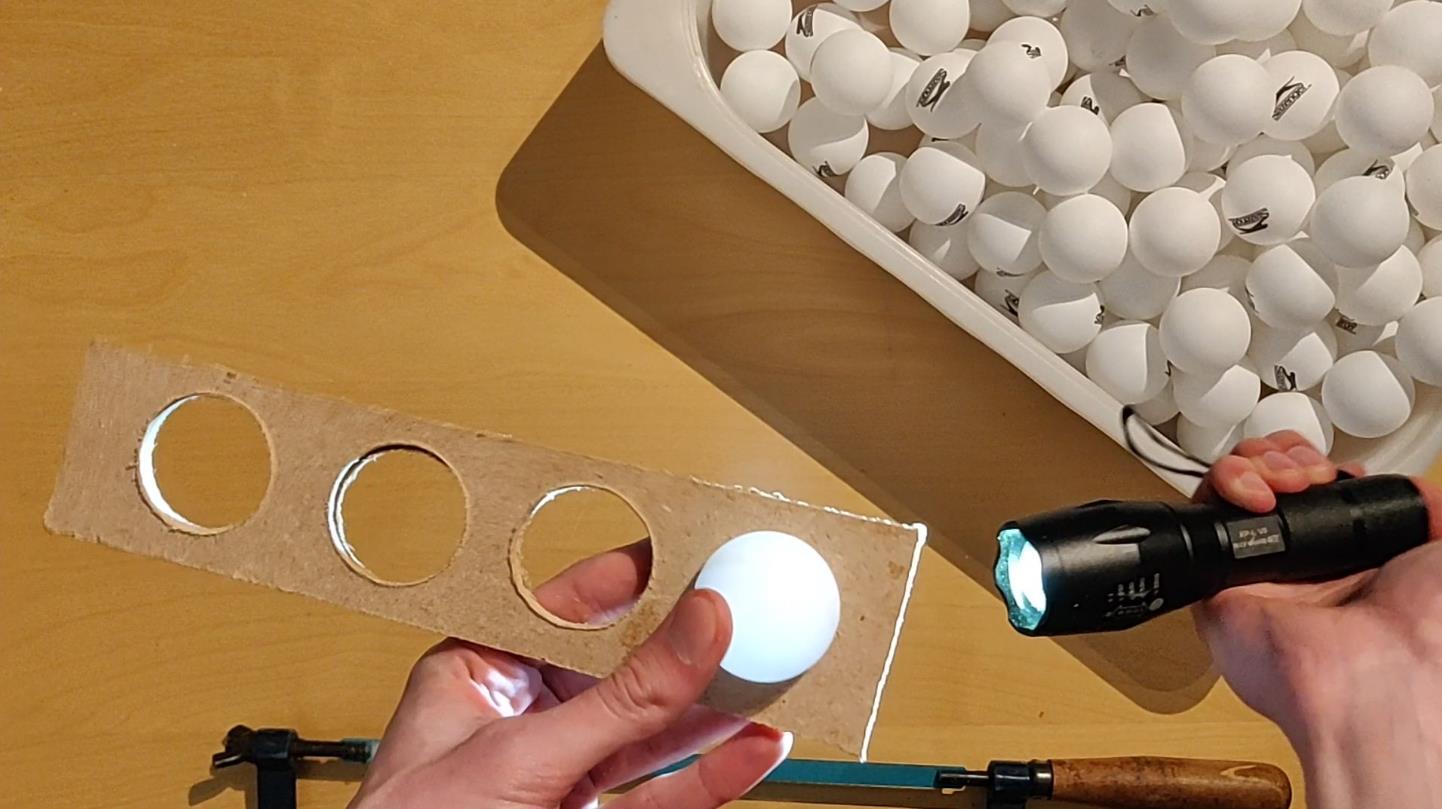

在乒乓球上打这些大洞有点挑战。由于球本身很弱，因此在打孔之前需要一些支撑。我通过在一块 MDF 上钻一些 32 毫米的孔来完成此作。锯球时，我用一只手按压乒乓球，将它们压在孔上。由于孔的直径比球小约 8 毫米，因此球只会被压在孔上。在一侧施加压力的同时，我在另一侧锯掉了乒乓球的顶部，只是在中密度纤维板上锯成一条直线。

在锯切它们之前，我确保印在球上的标志在我要锯掉的一侧。我还用手电筒找到了两半加在一起的接缝。我把球多转动了一点，这样从前面就看不到标志，而且从接缝处也看不到。

提示：如果您对乒乓球旋转有问题，在孔内添加一些双面胶带可以帮助将乒乓球固定到位
注意：如果不是所有孔的尺寸都完全相同，也没关系，尺寸可能会相差几毫米。构建完成后，从任何方向都看不到这一点。

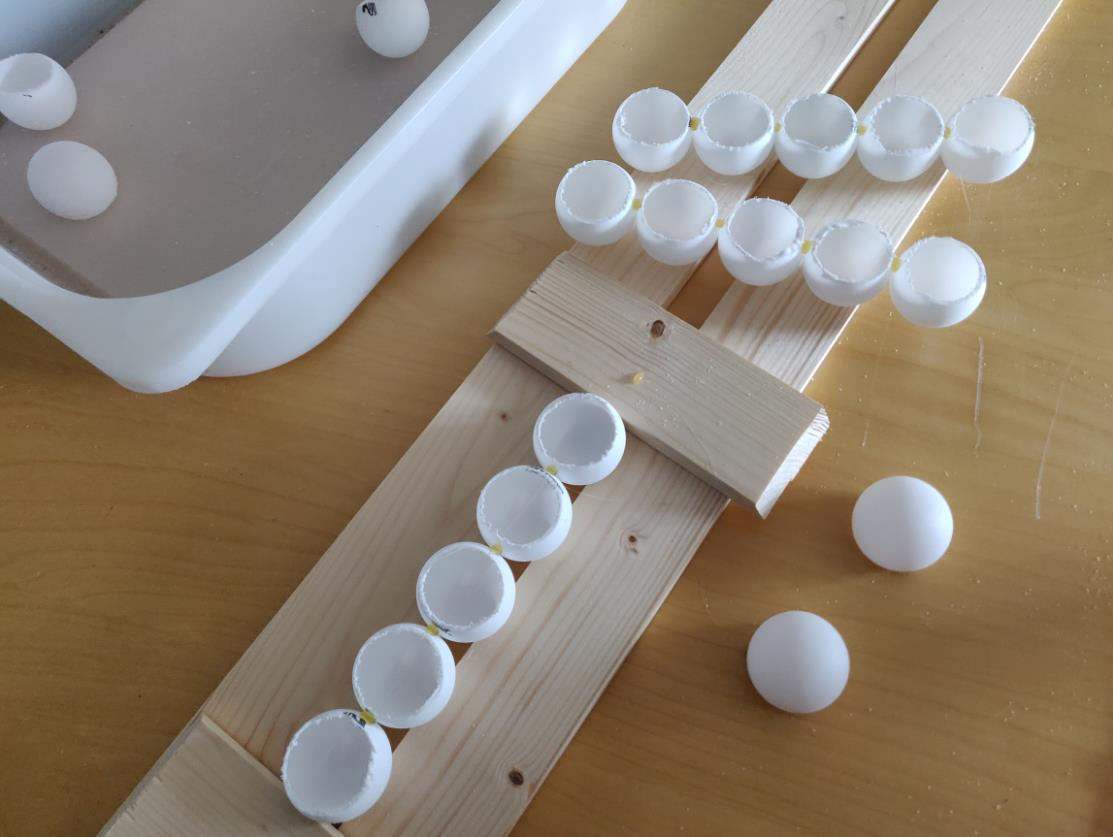

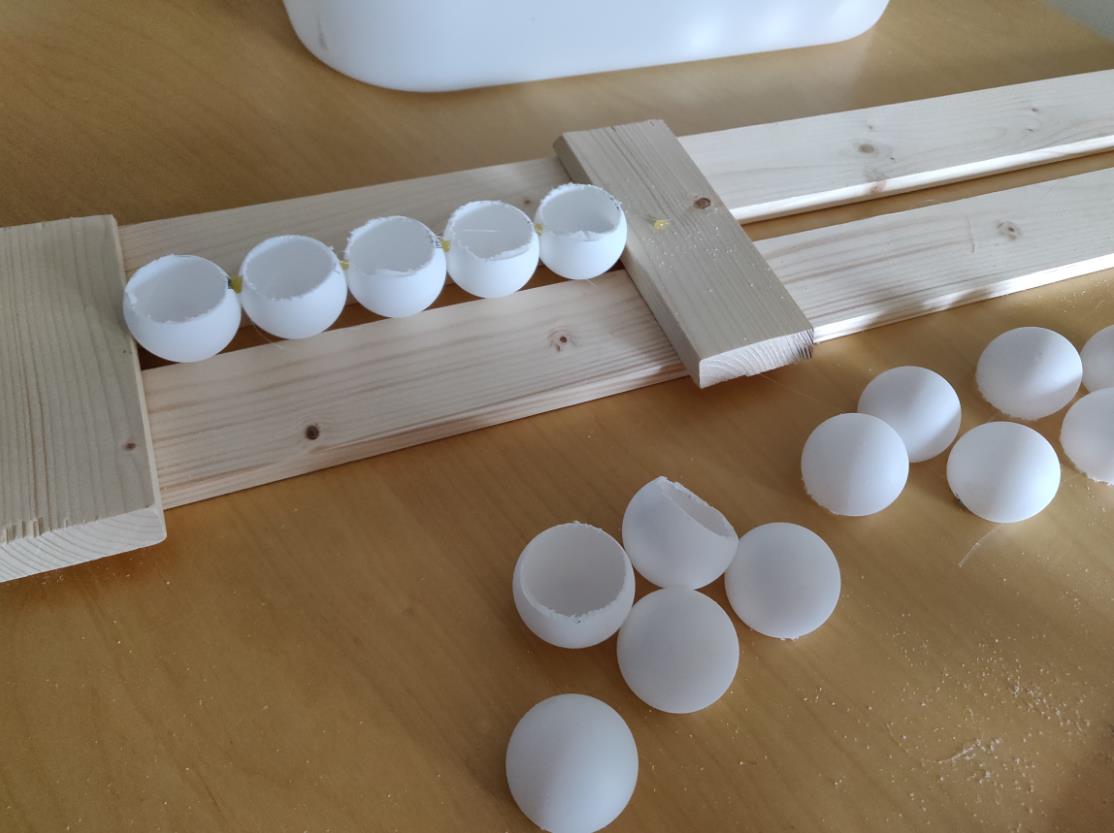

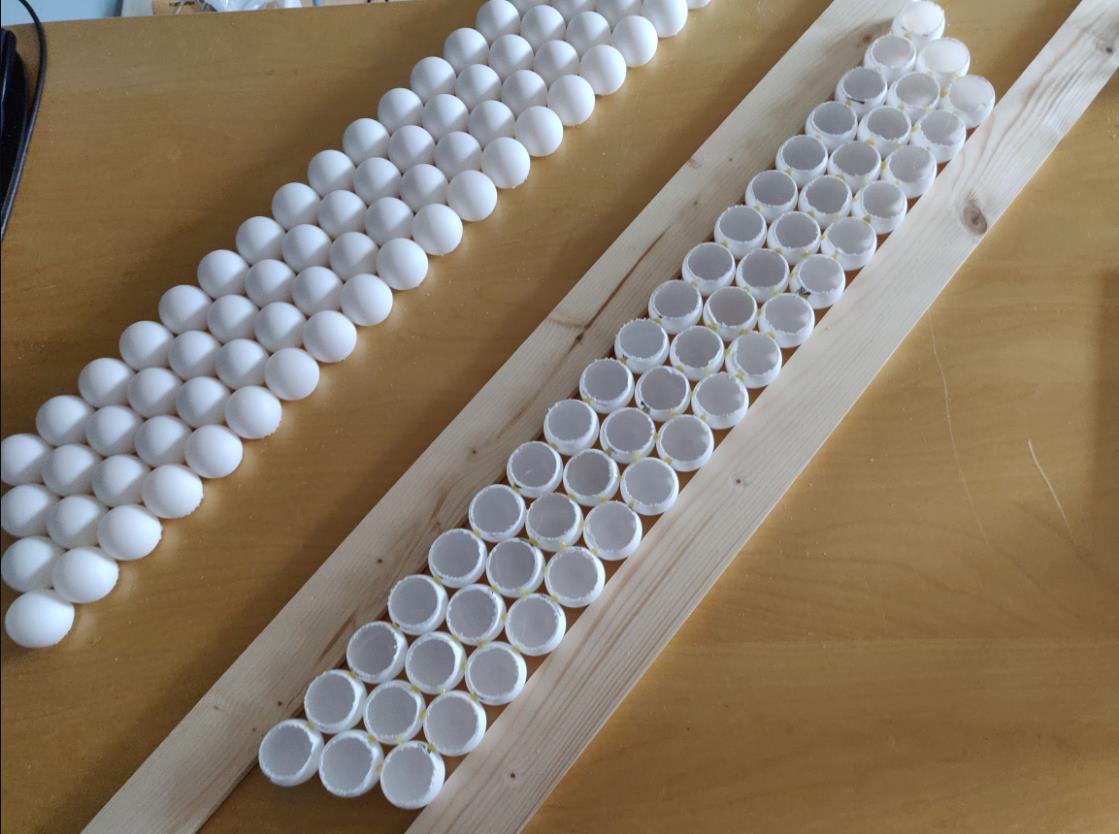

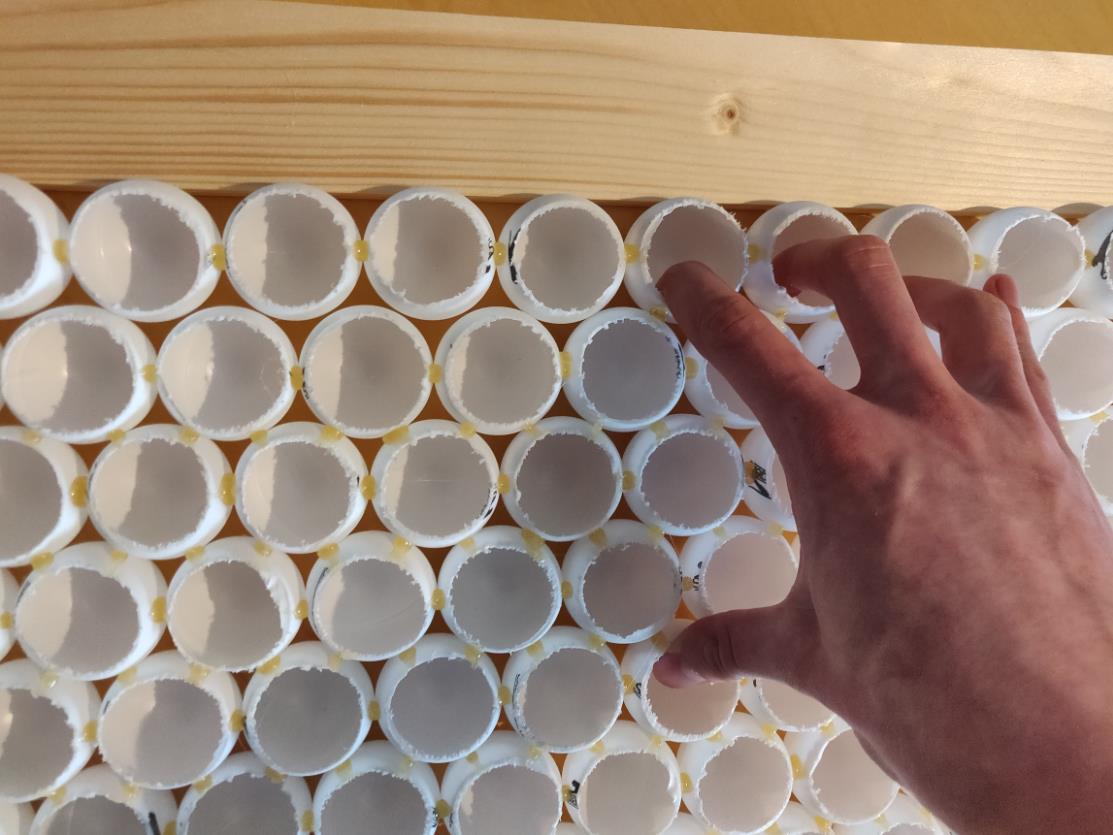

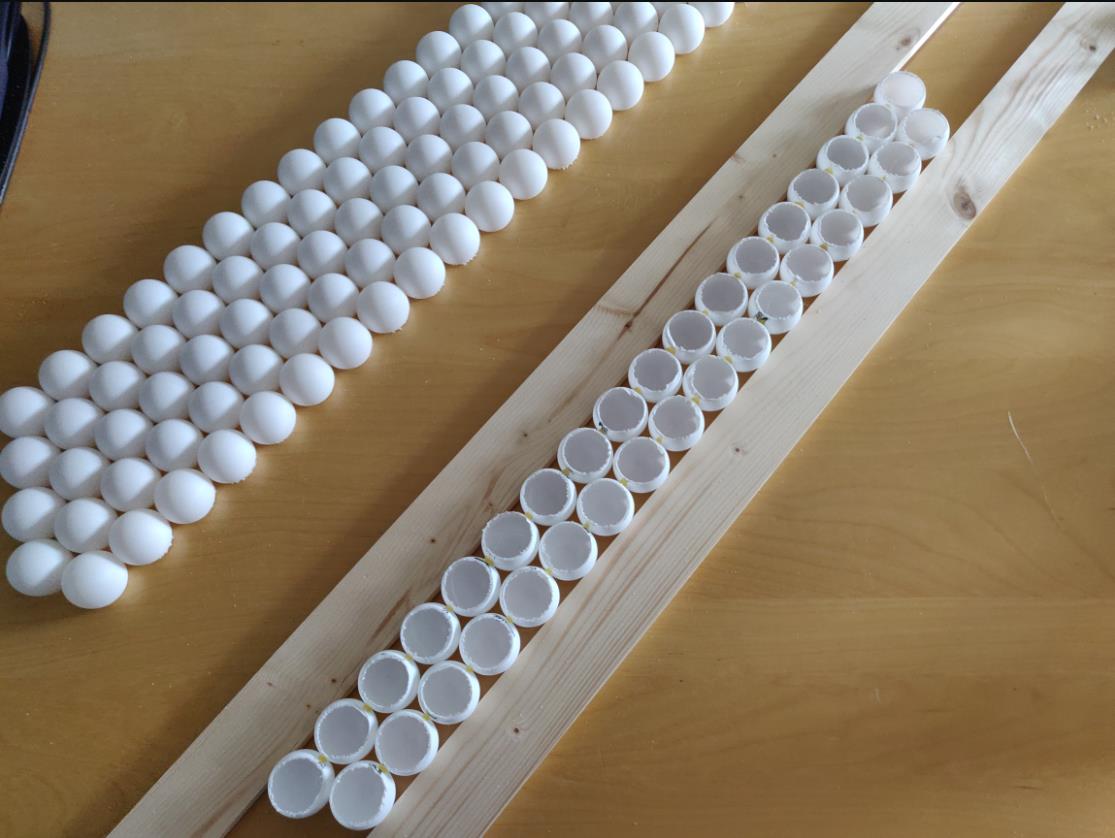

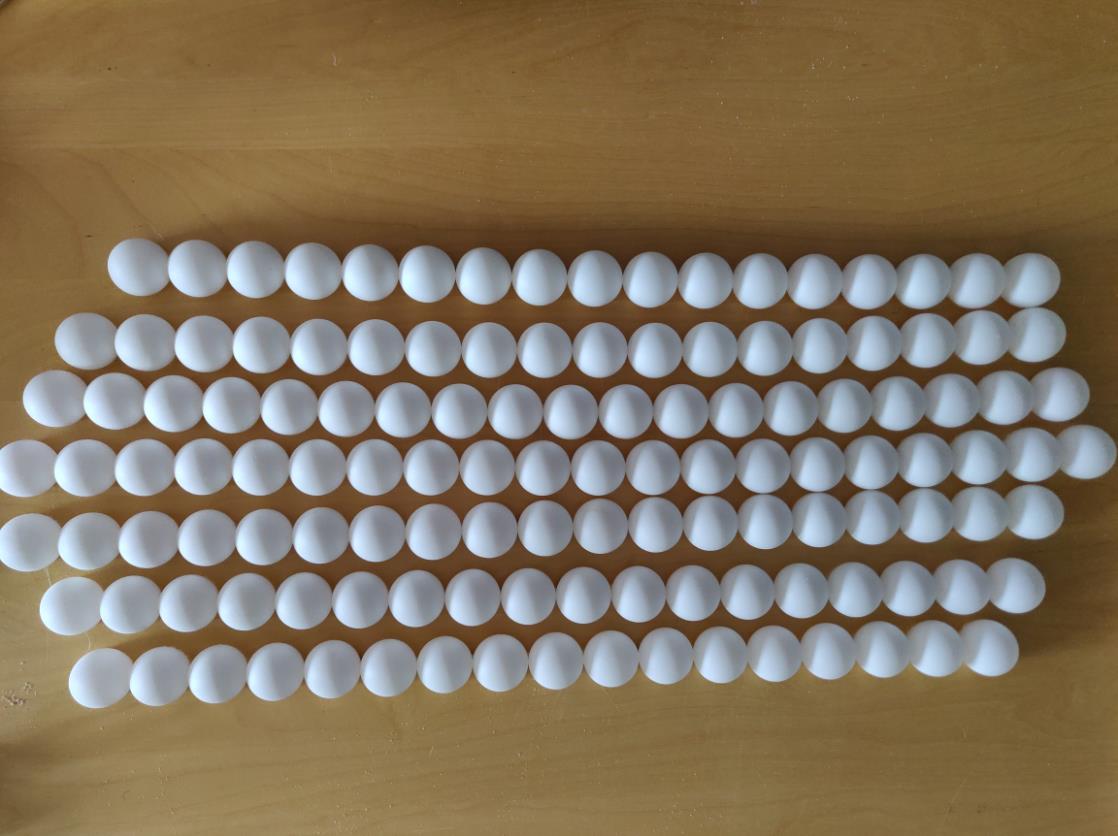

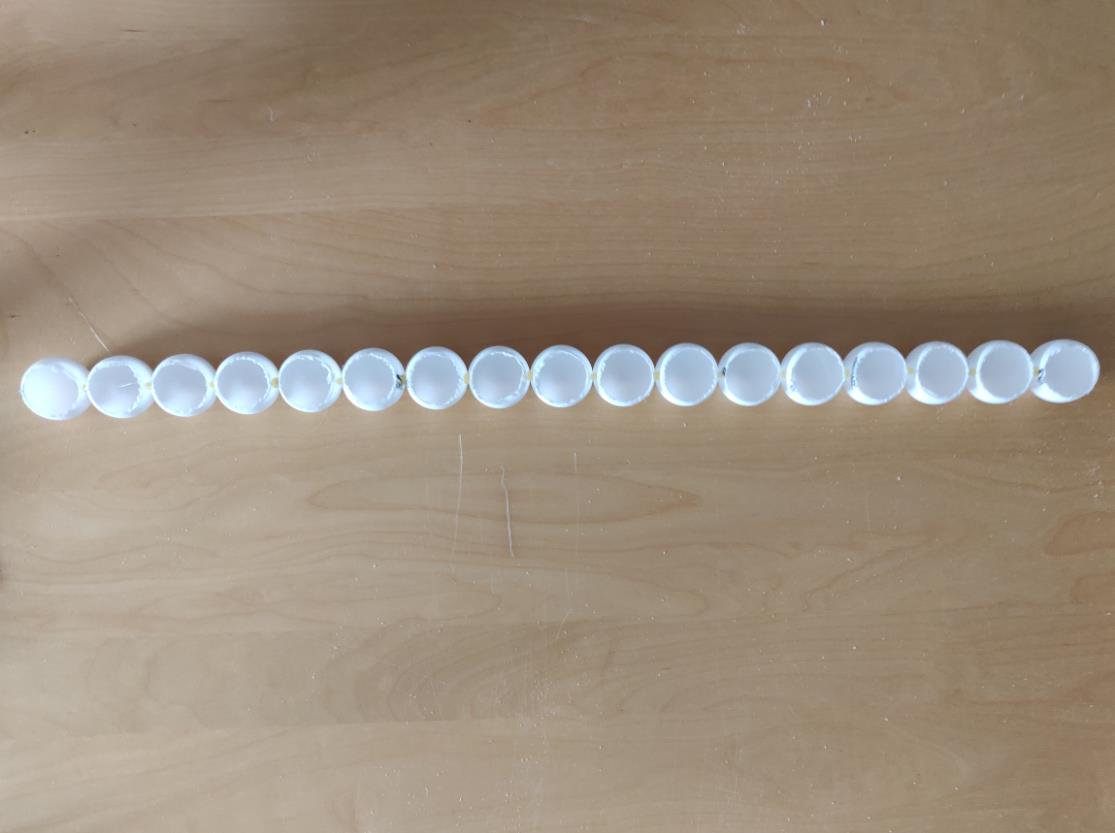

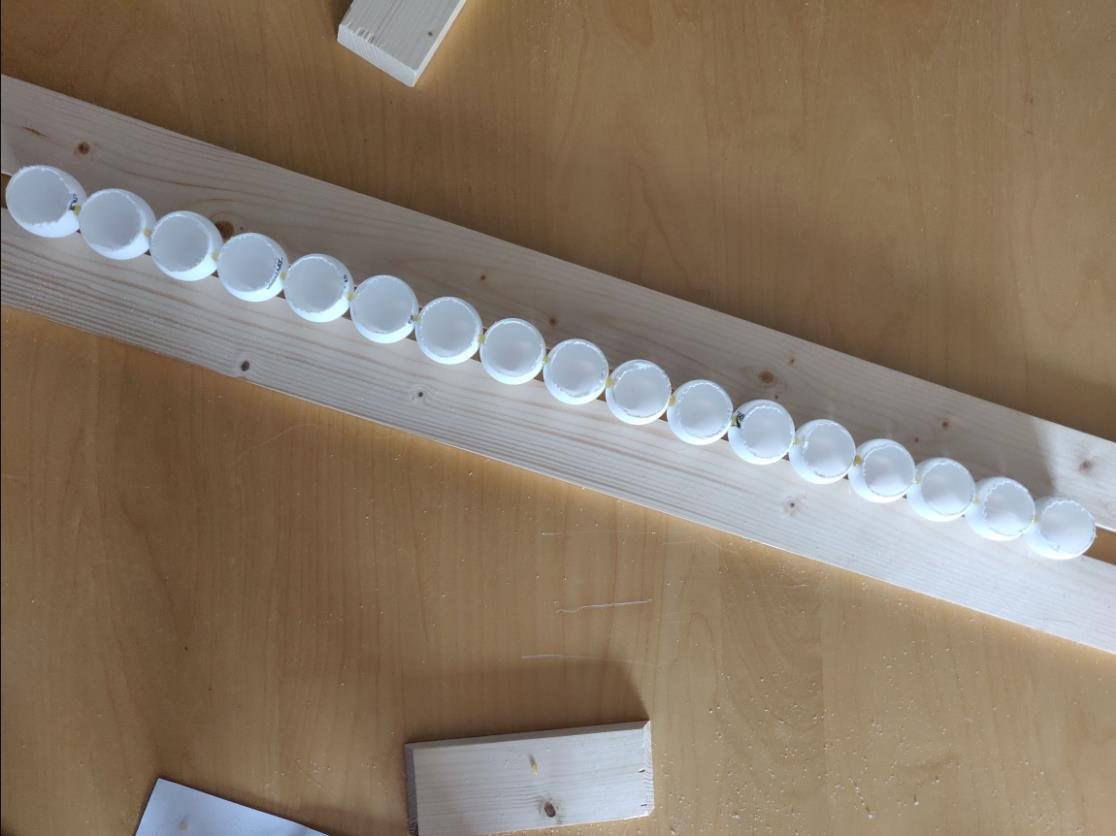

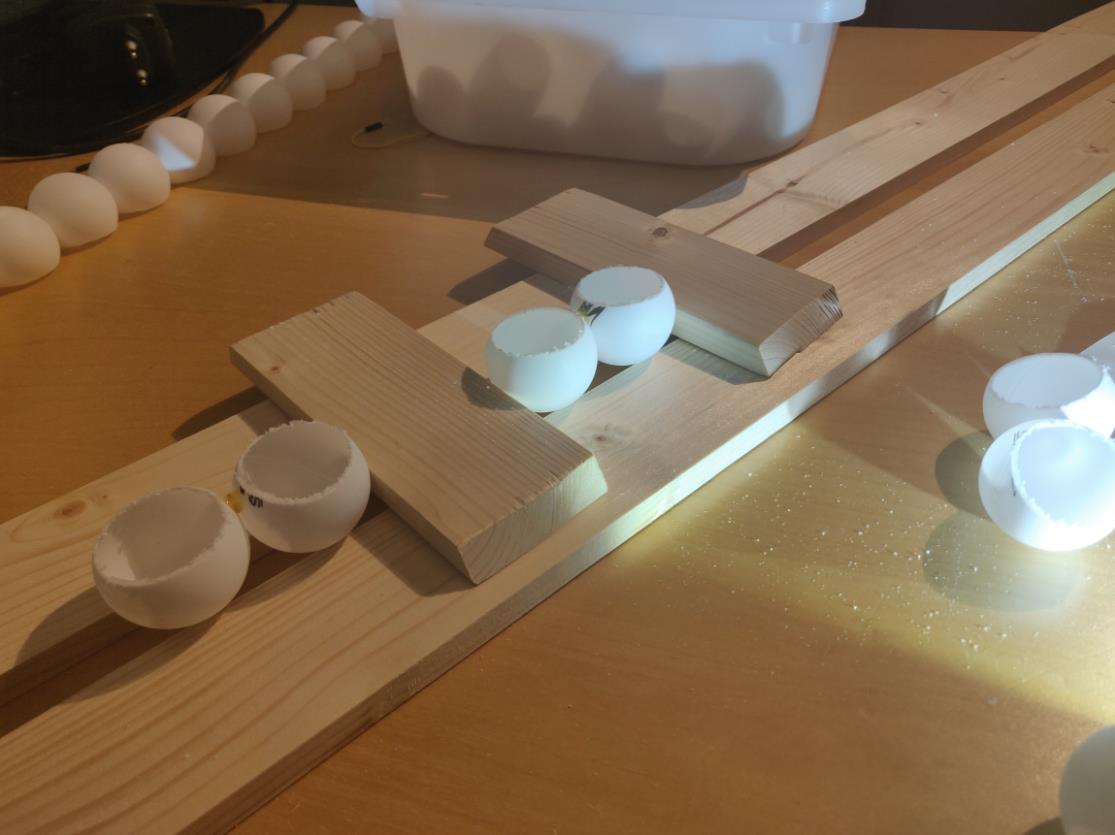

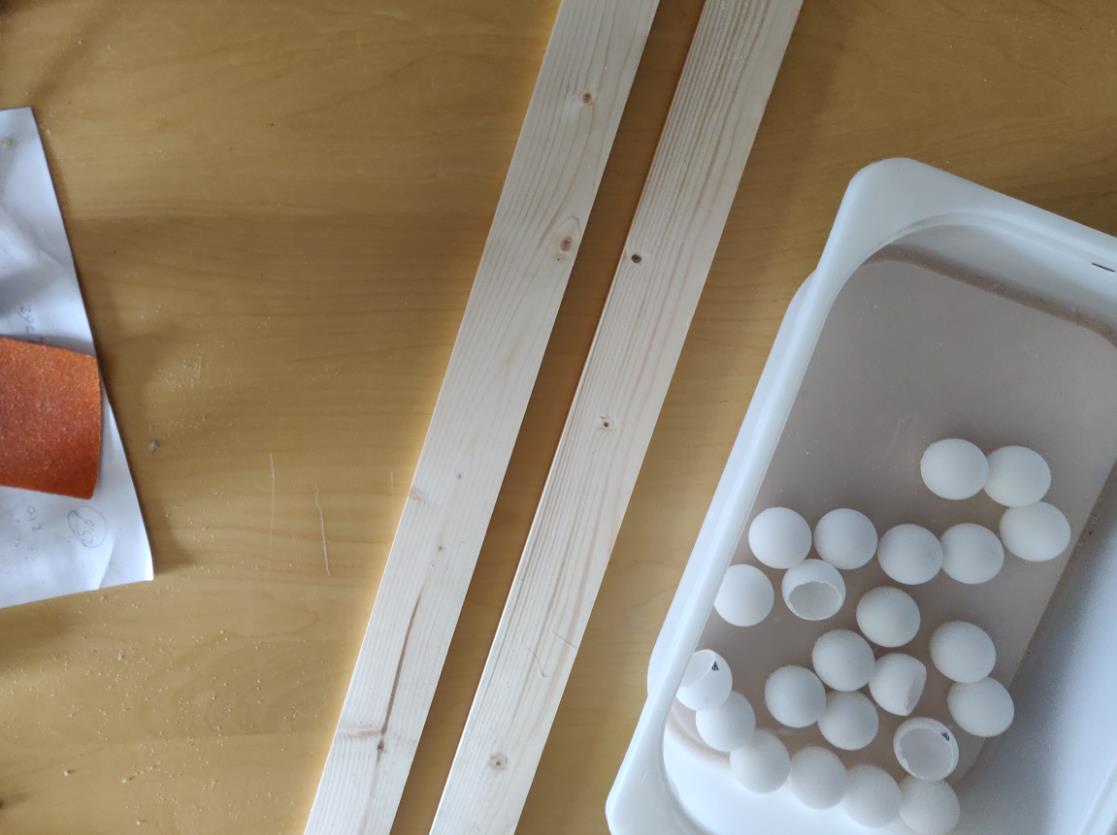

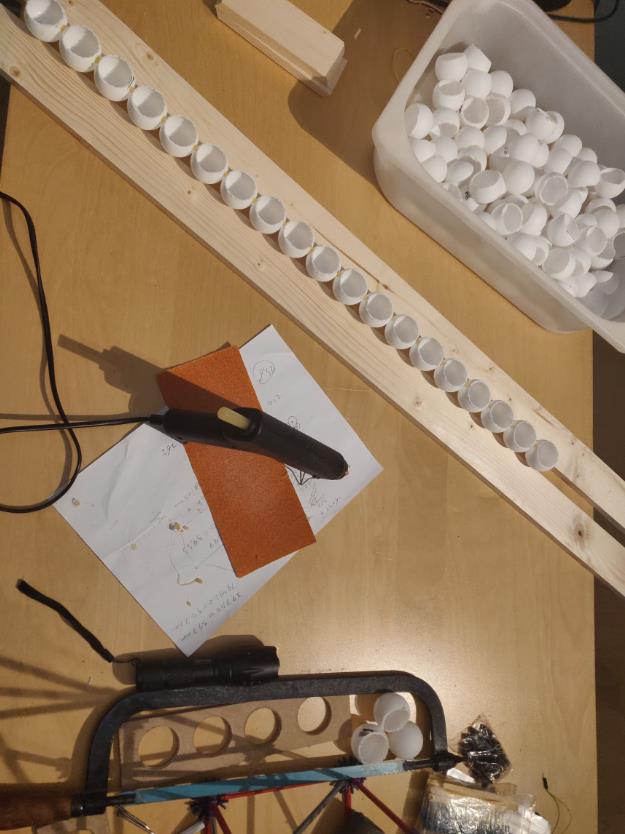

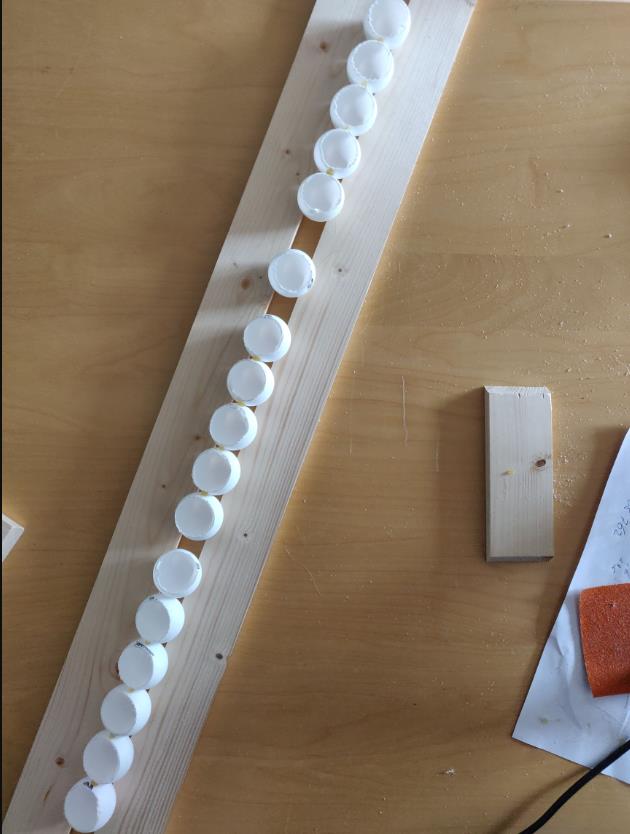

第 3 步：将所有球粘合成行

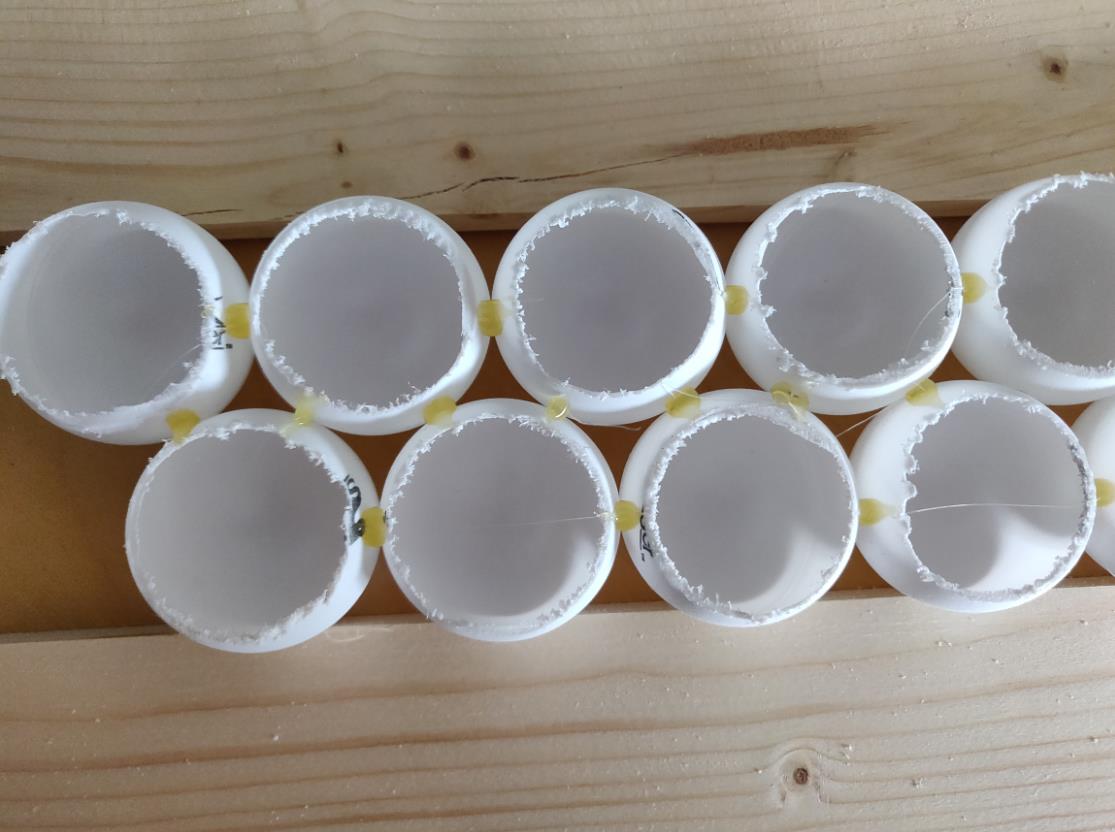

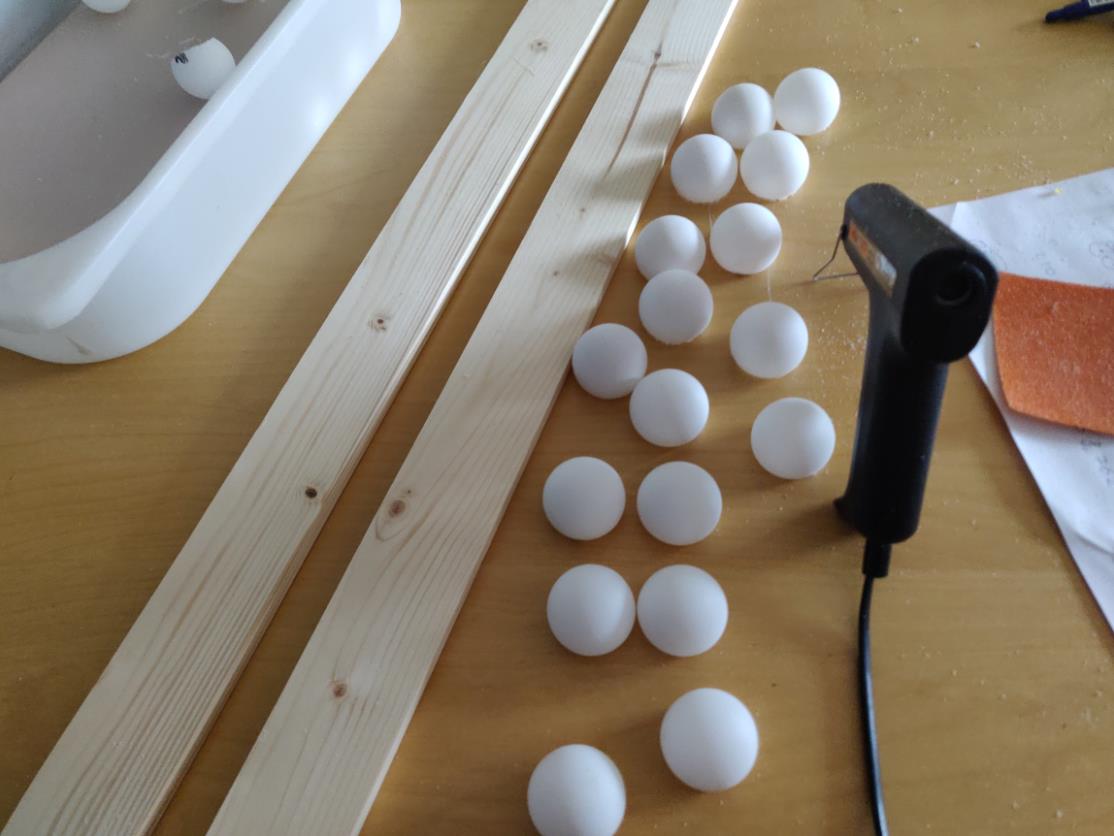

在所有乒乓球上打出大孔后，需要将它们粘成一排（2 排（17、18 和 19）和 1 排 20）。这些行应尽可能笔直，并且球之间不应有空间。我用买来的木头来做这个。通过让 2 块木头支撑球，我确定它们在一条线上。放置几个球后，在确保孔朝上且球相互接触的同时，我将它们粘合在一起。一点点胶水就足以做到这一点。如果你用了很多胶水，它会从前面看到。我再次使用手电筒这种音调来确保乒乓球的正面没有难看的地方（有些人有这些，因为它是便宜的球）。

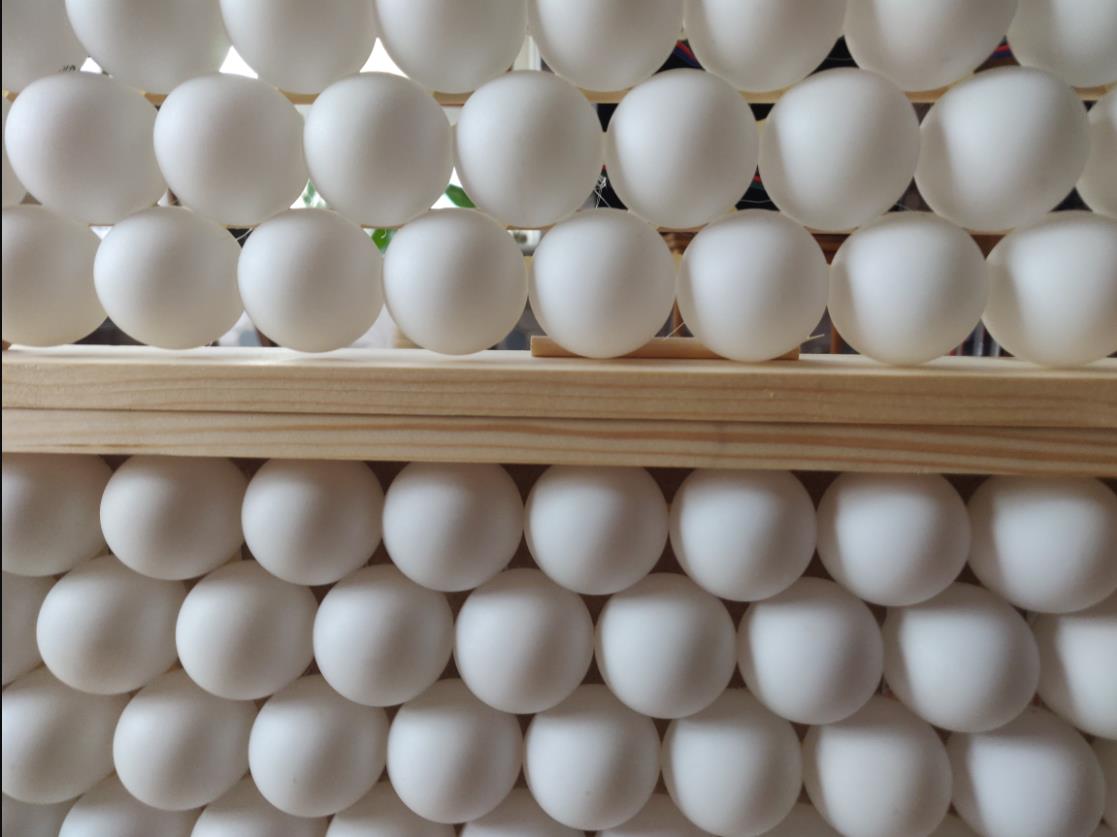

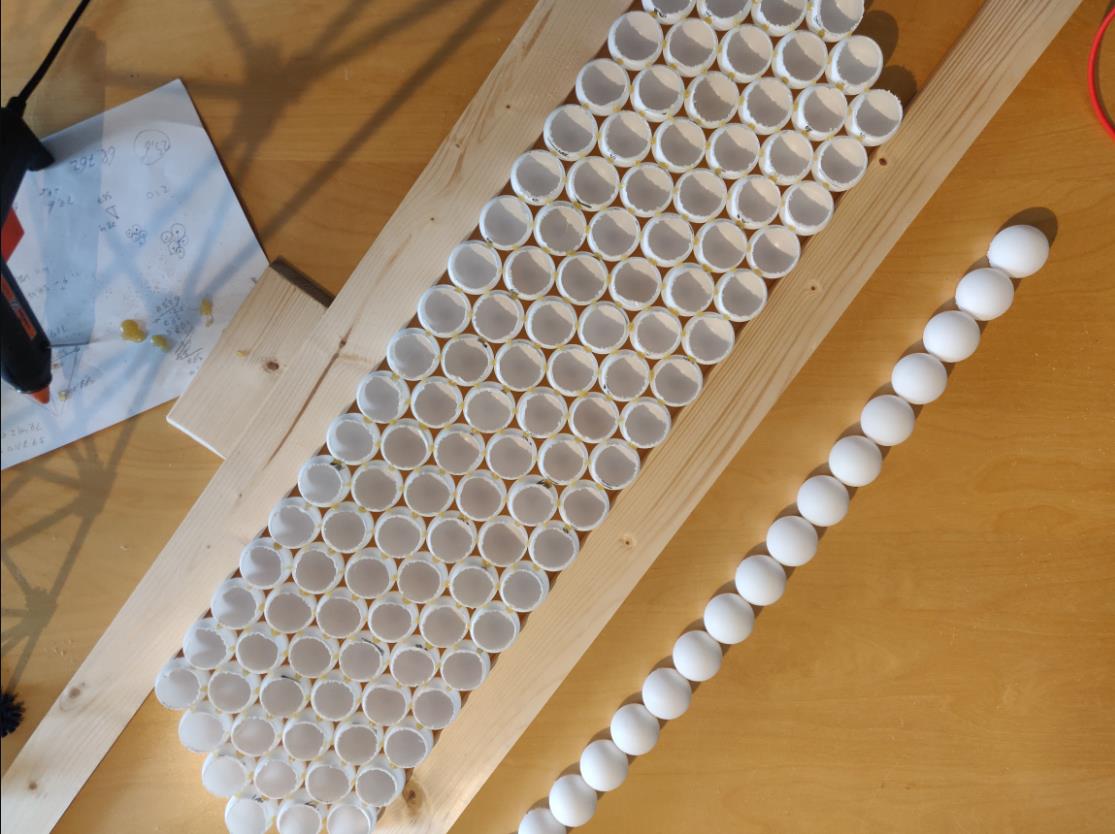

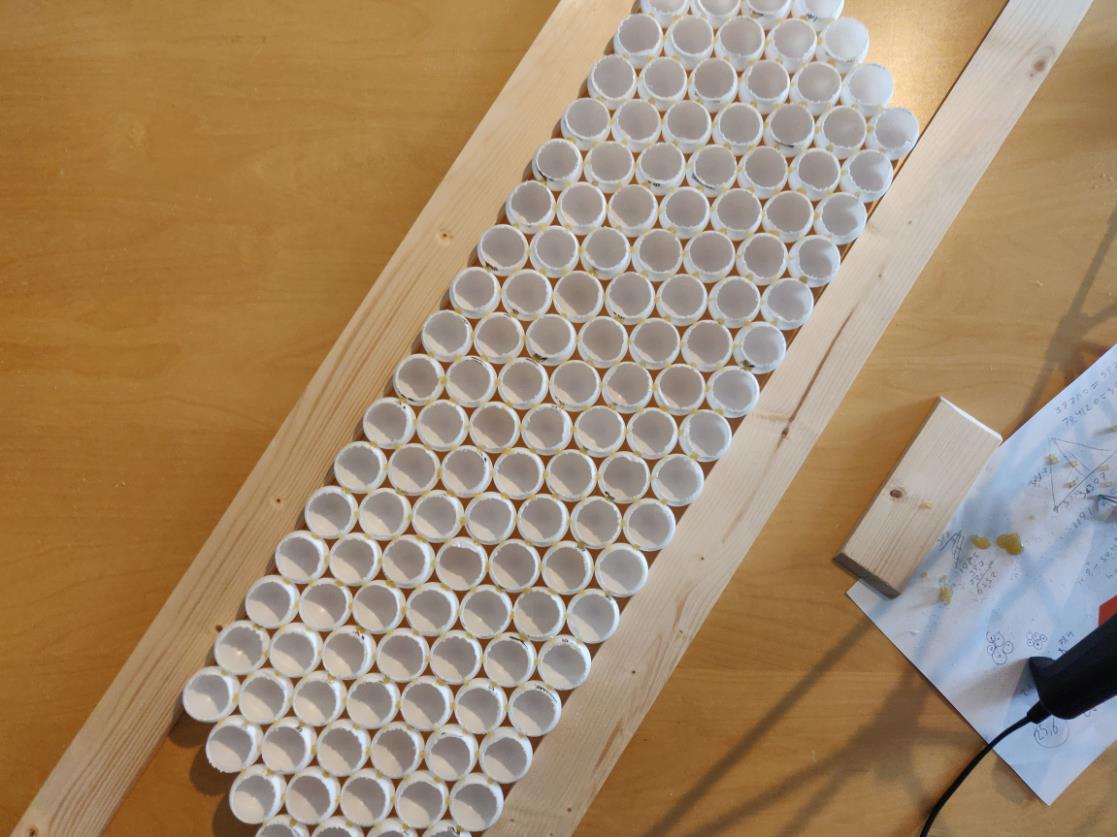

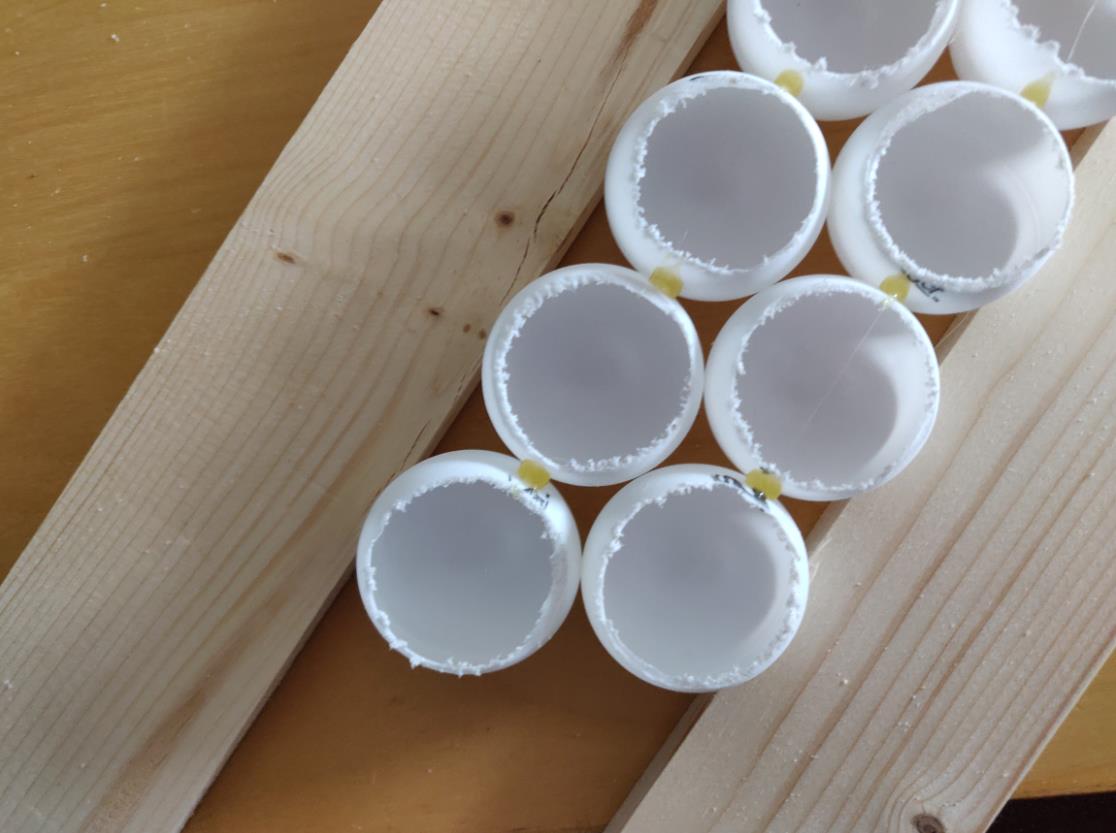

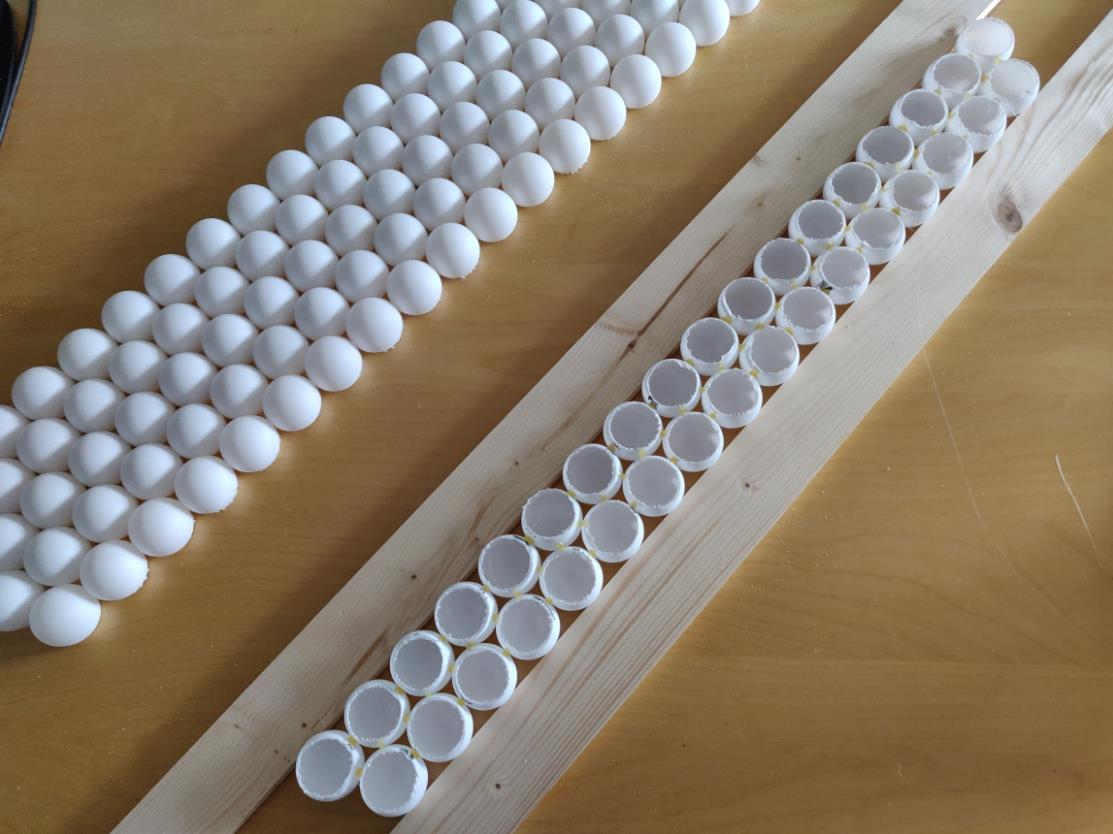

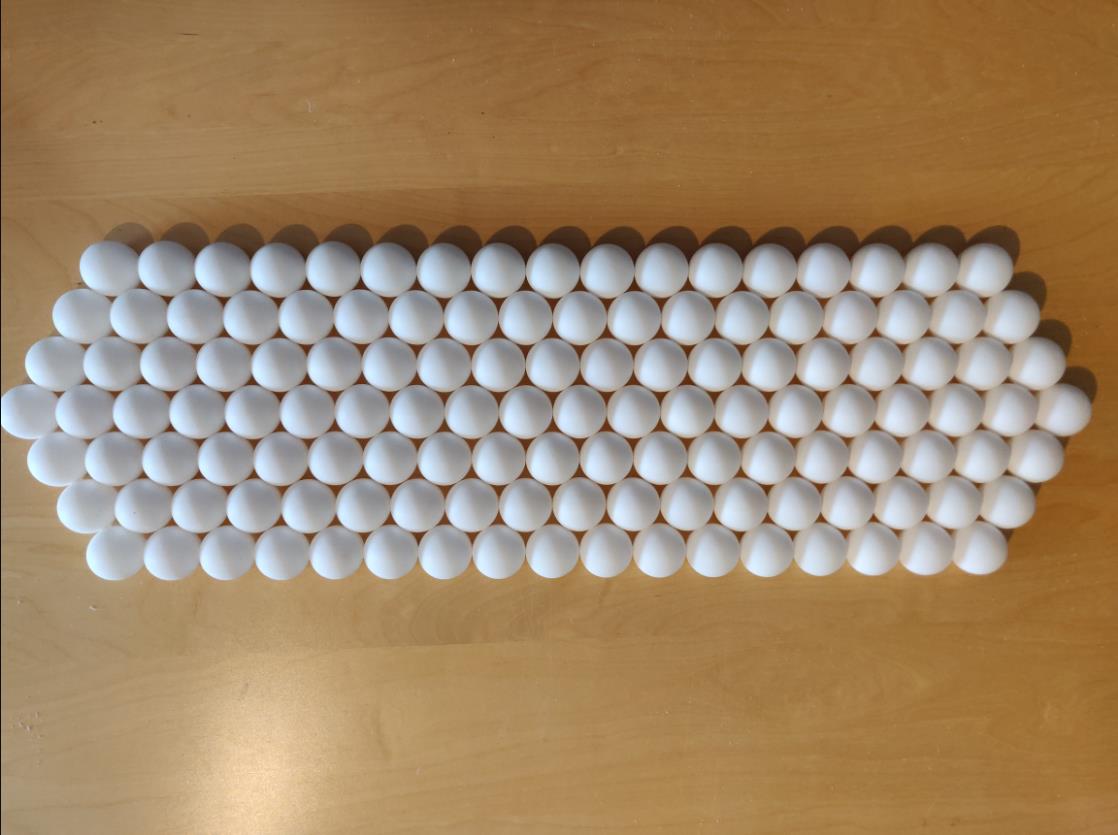

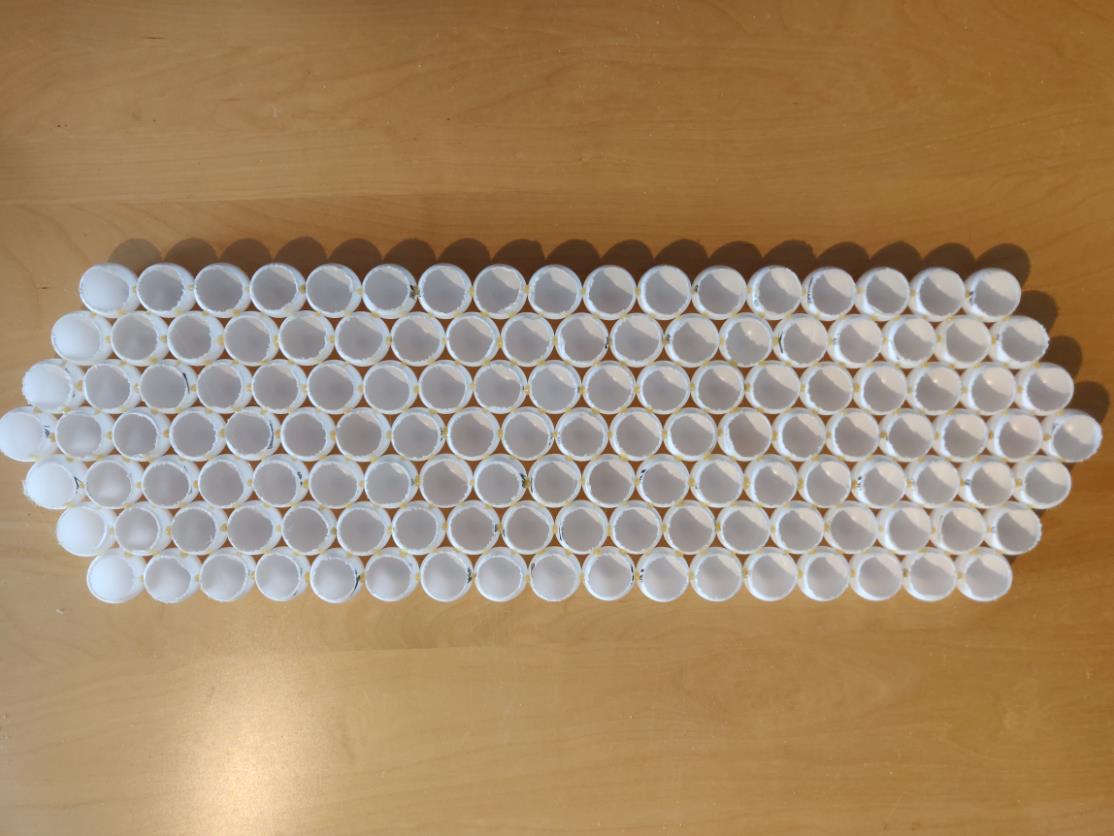

第 4 步：将行粘合在一起

为此，我使用木头作为框架，以保持 2 行压在一起。请记住使用小滴胶水，如果您使用太多，它会从前面看到。一次在大约 8 个连接上涂上胶水后，我用手施加压力以确保球紧密粘合在一起。

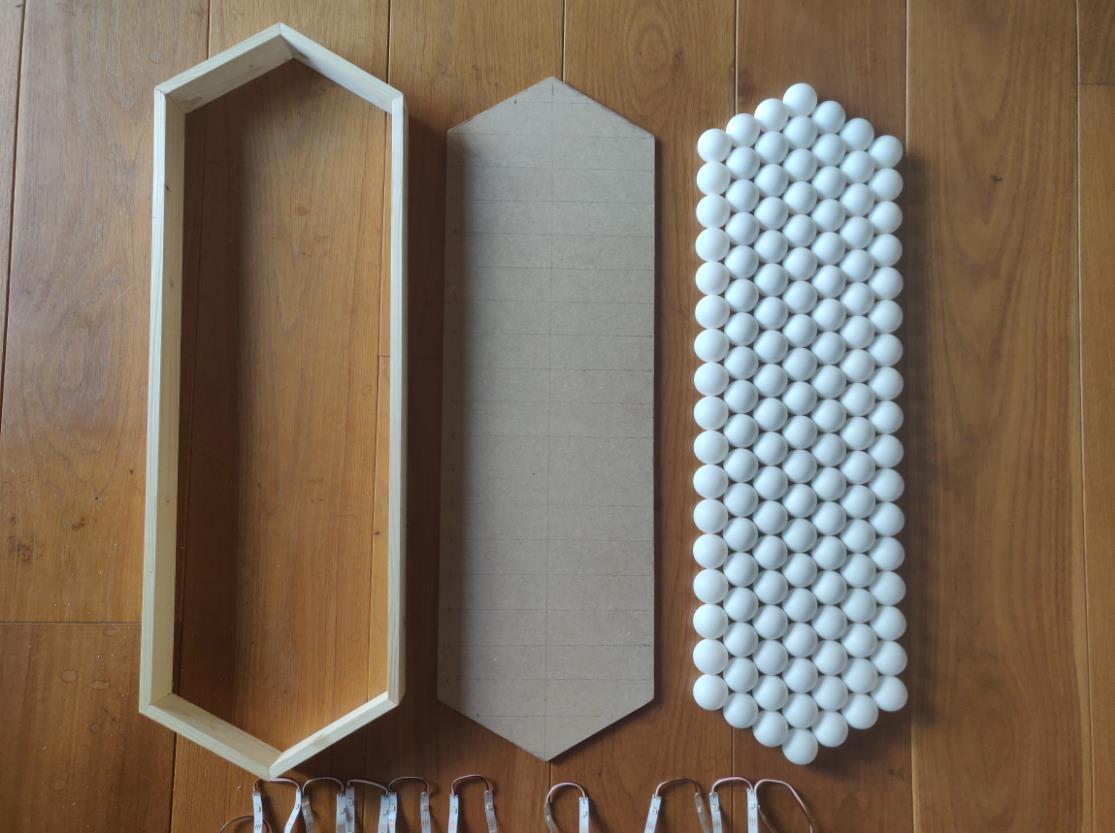

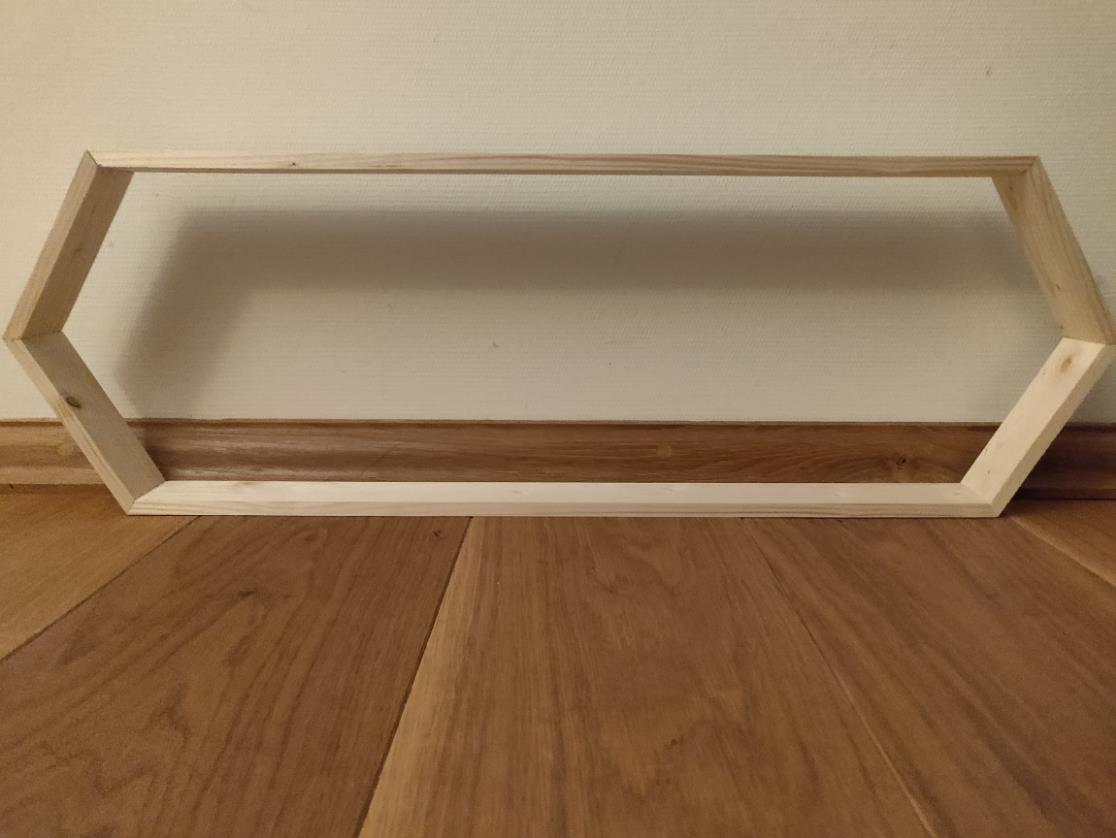

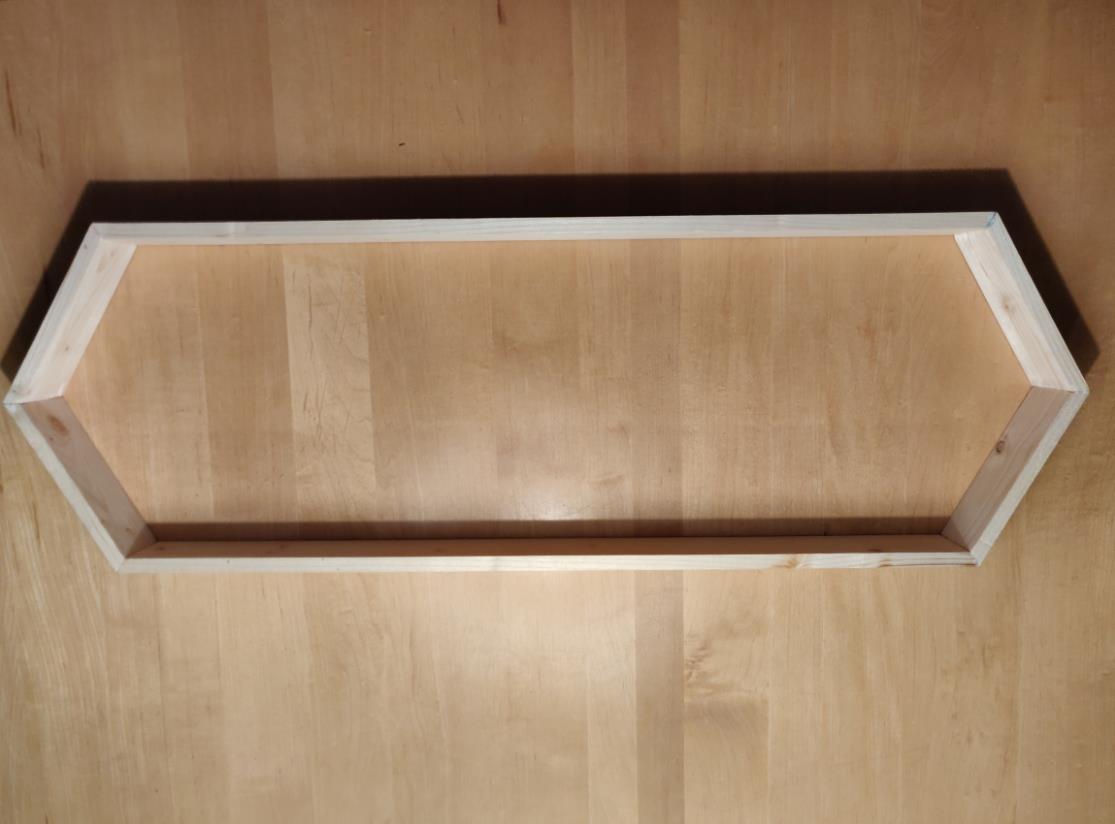

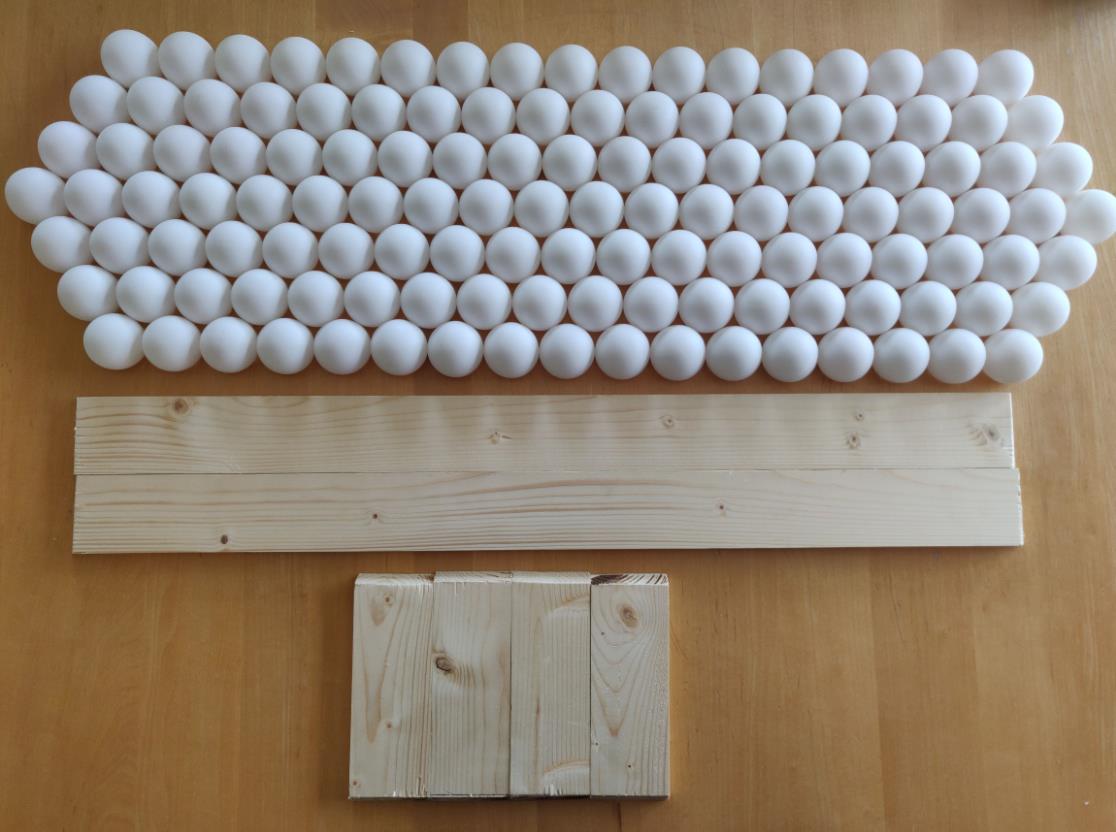

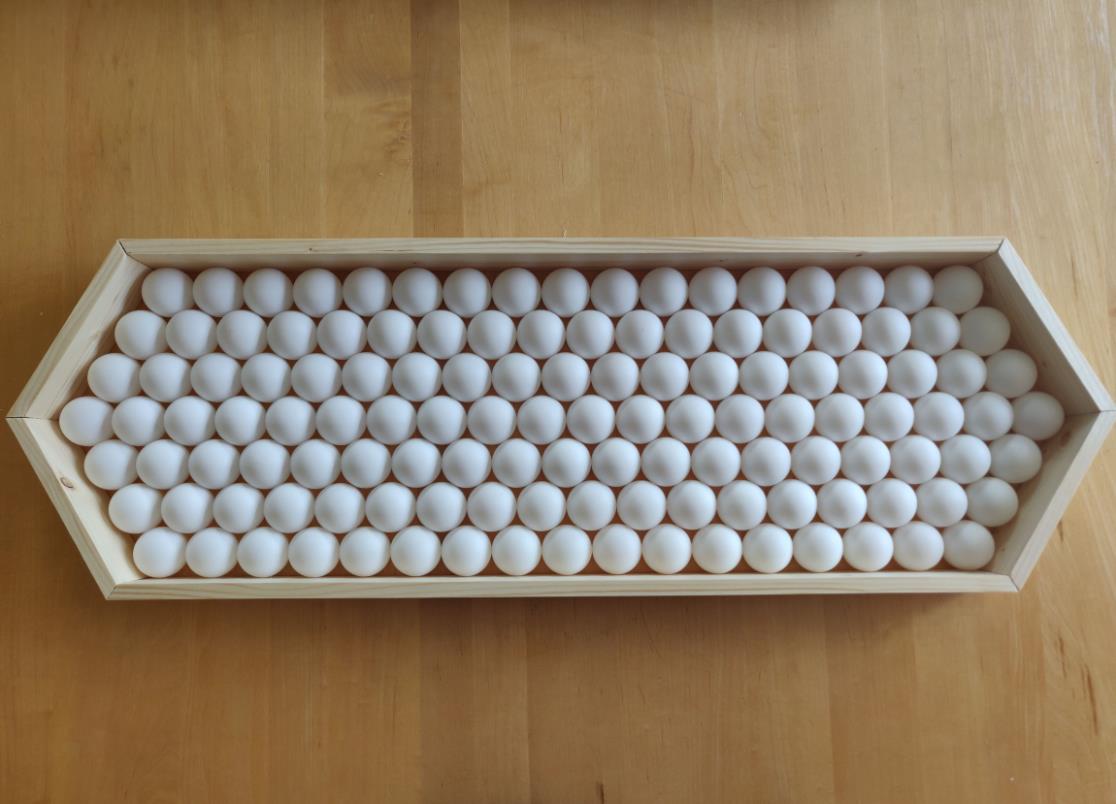

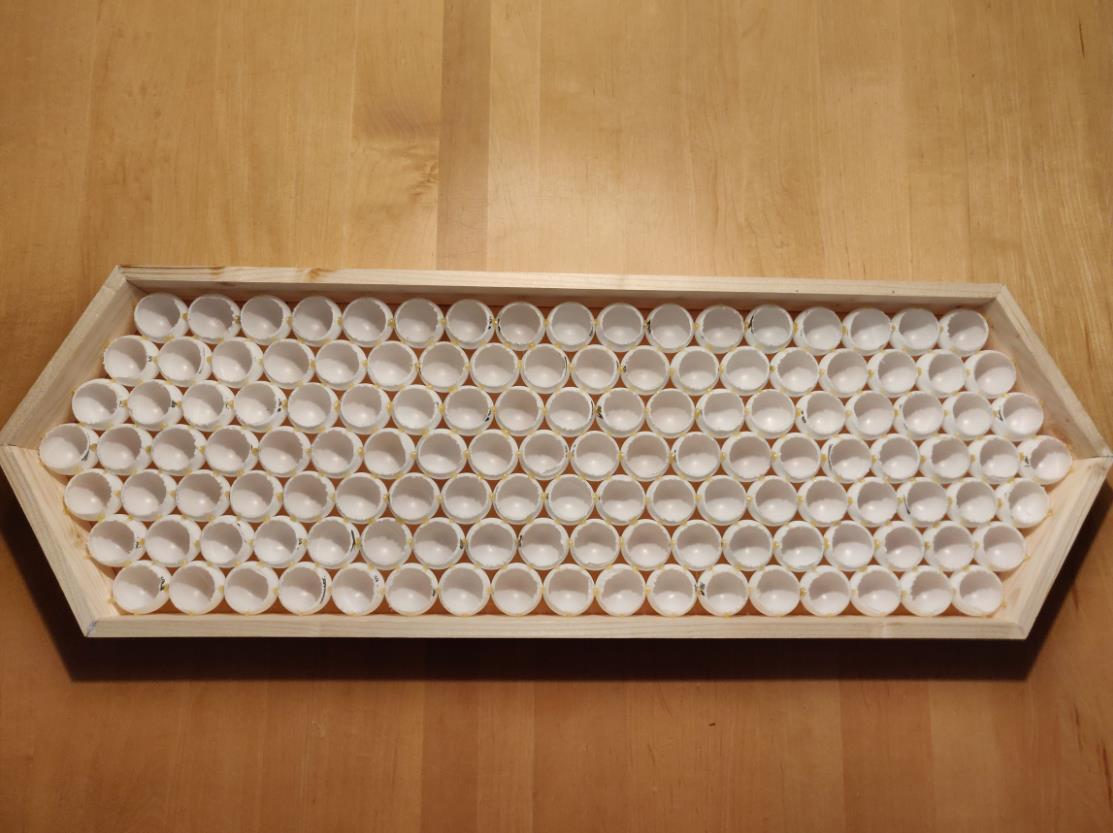

第 5 步：制作框架

框架由 6 件组成。2 个长块和 4 个短块。这些块的所有边缘都应该有 60 度角。由于我的乒乓球的尺寸并不完全是 40 毫米，而是（39,5 左右），我计算了框架件的大致长度（这可以通过测量面板的高度或宽度并使用 a^2 + b^2 = c^2 来完成）。我计算出 2 个长块的内长应该是 66.3 厘米，4 个短块的内长应该是 14.3 厘米。由于我的锯子不是太准确，我确保将它们切得大一点，这样它们就不会太短。

剪完所有 6 个后，我将它们放在乒乓球面板周围，看看它是否合适。它没有，所以我锯了一些几毫米的碎片。我将乒乓球面板周围的所有东西粘在一起，以确保它以完全正确的形状粘合在一起，这是必要的，因为角度没有完美地切割成 60 度，而更有可能是 59.5 毫米。

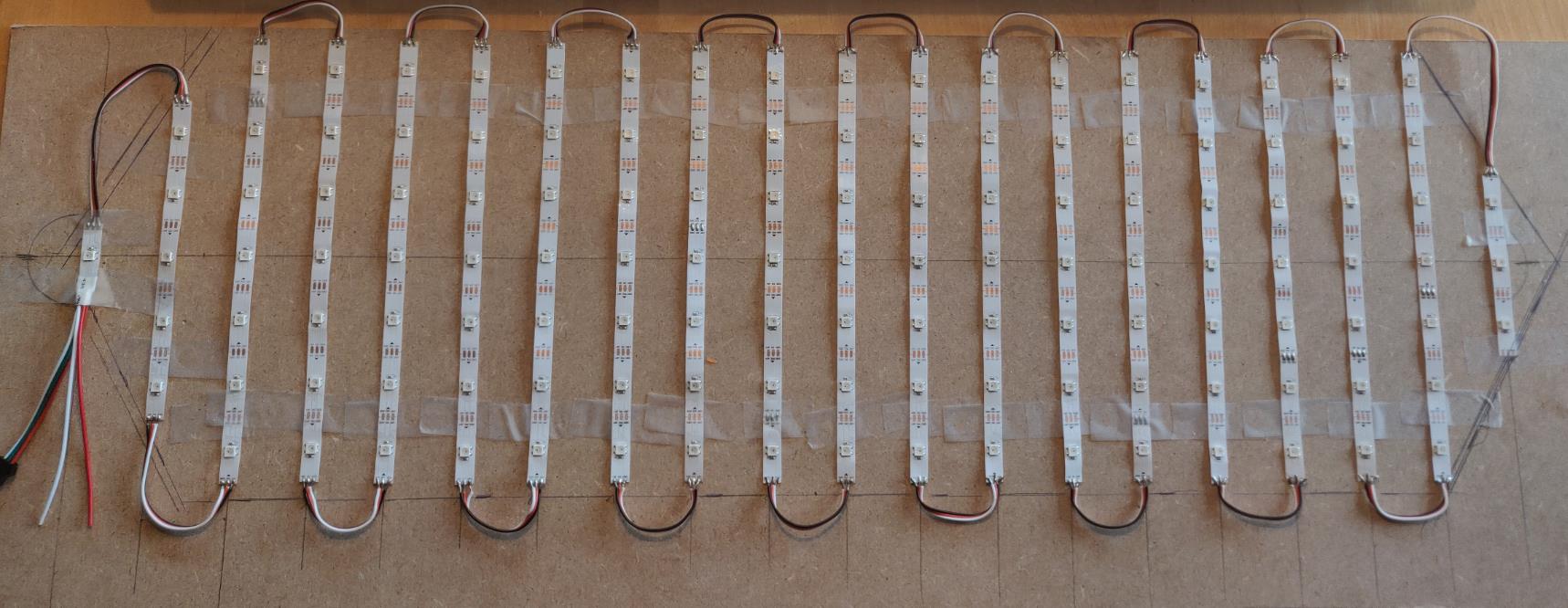

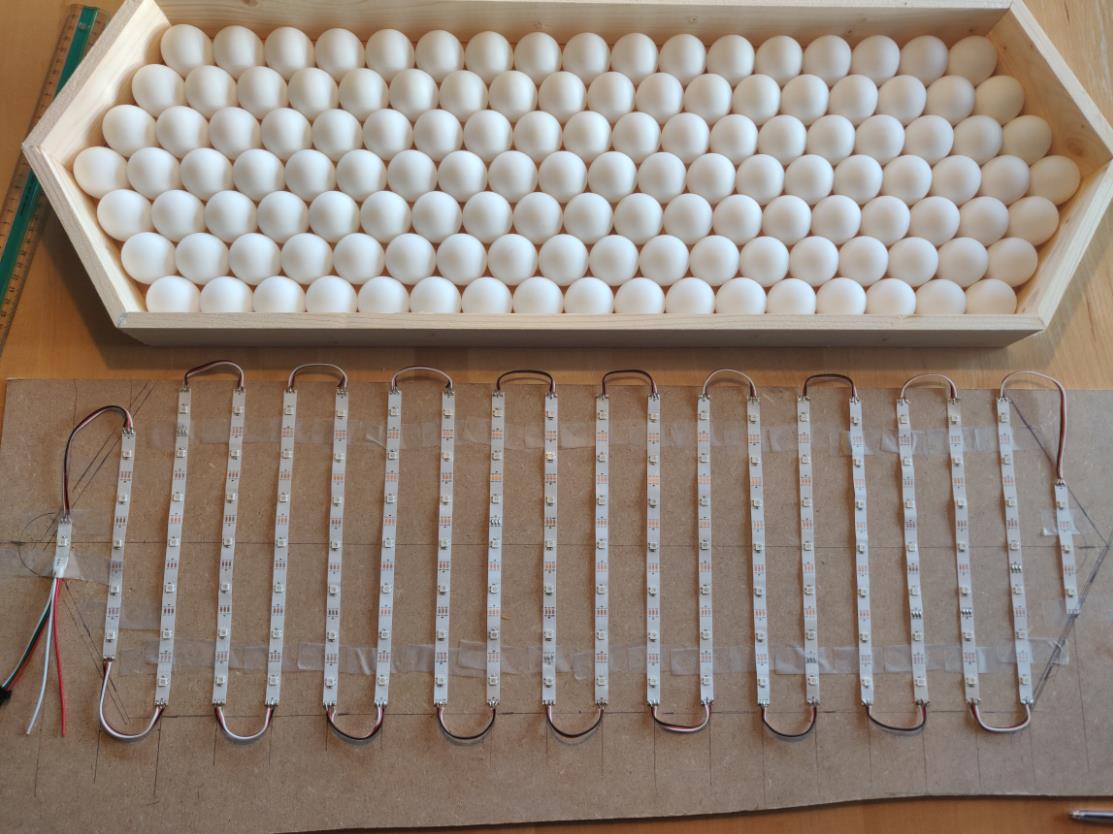

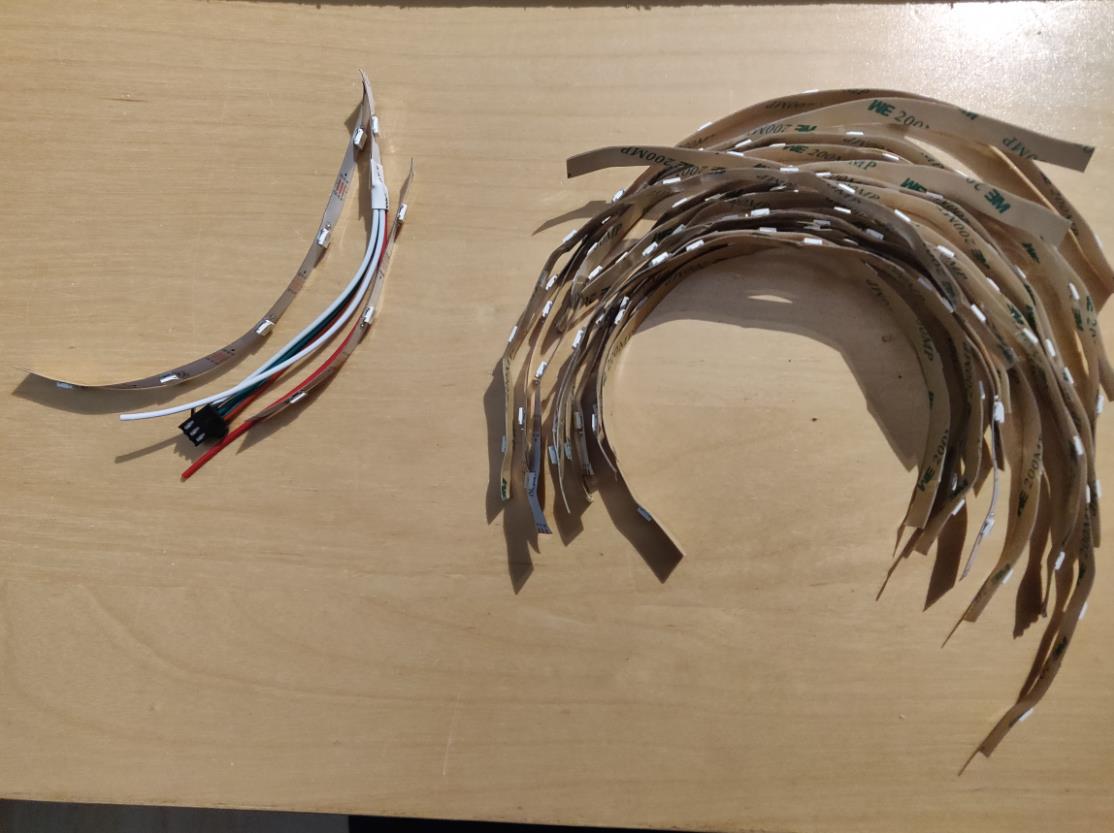

第 6 步：焊接 LED 灯条

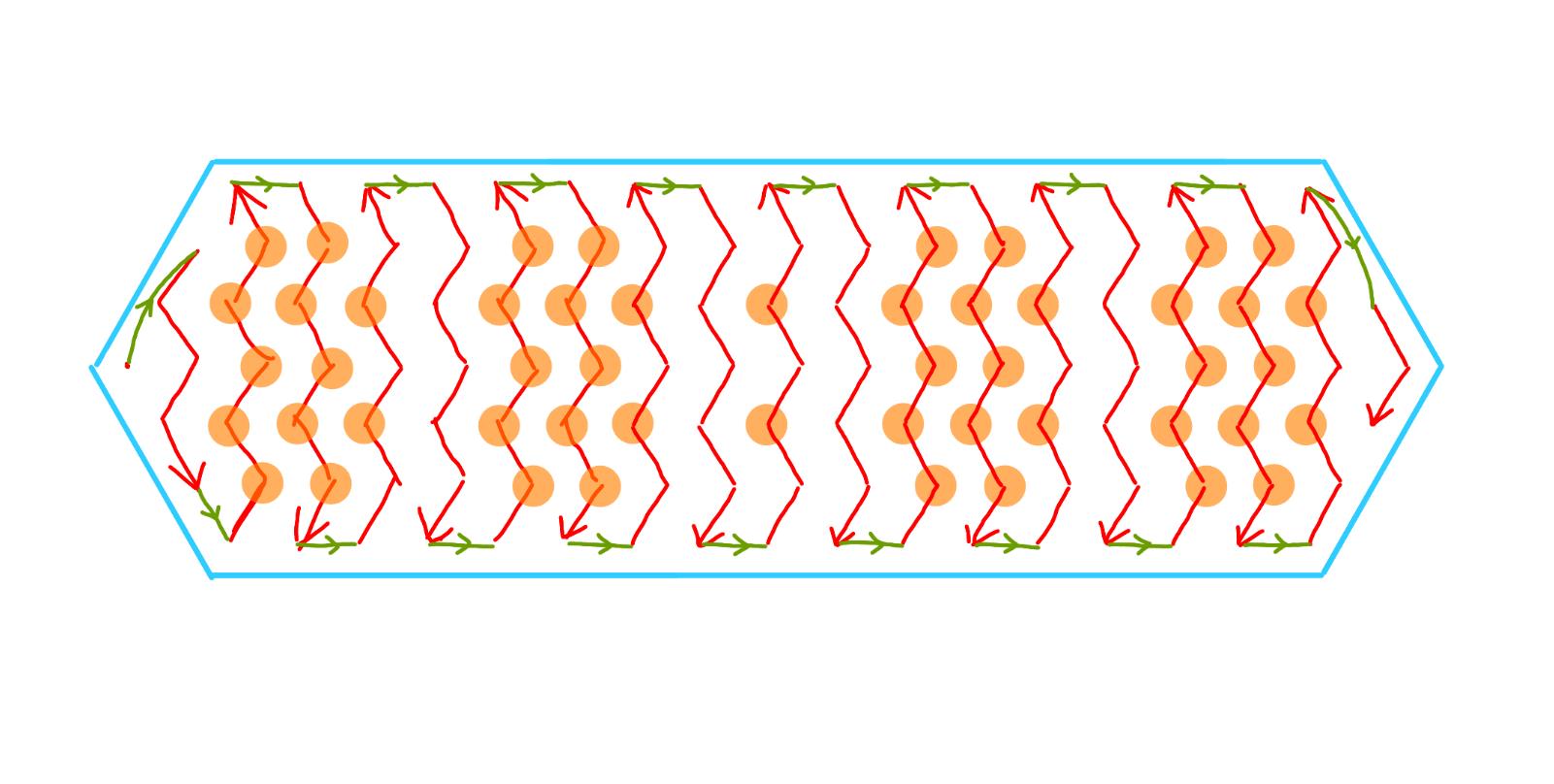

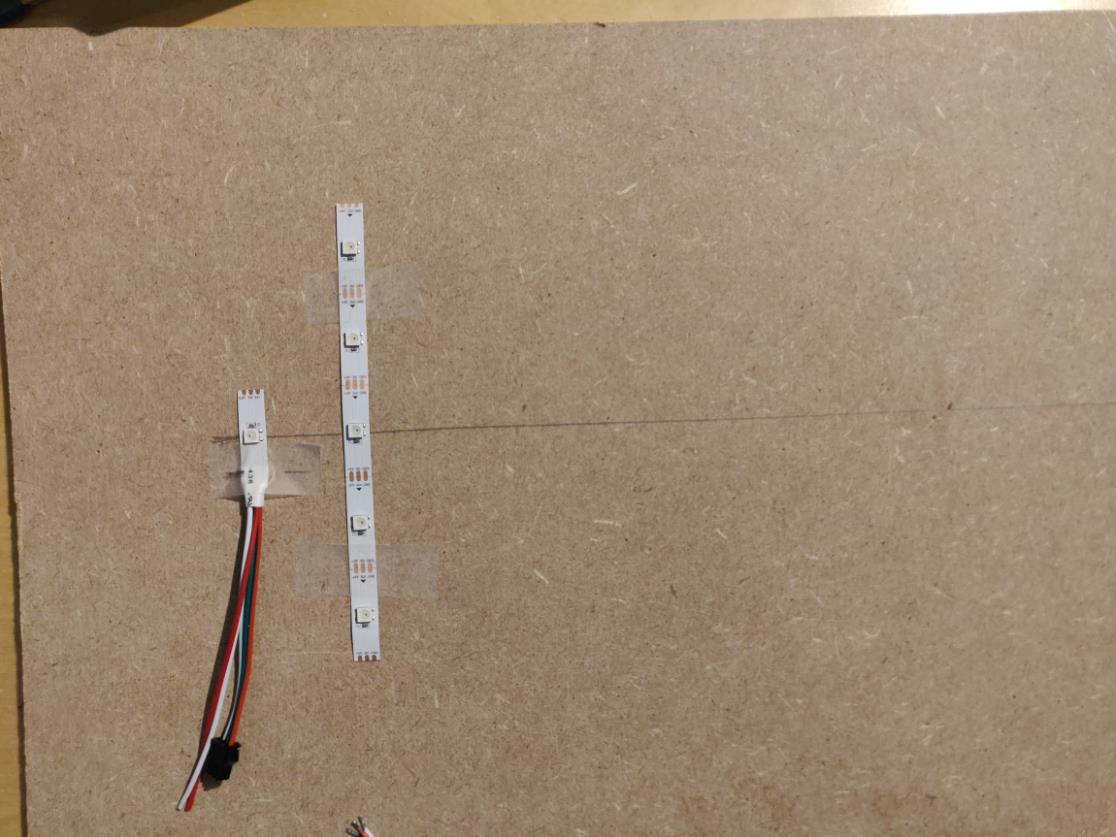

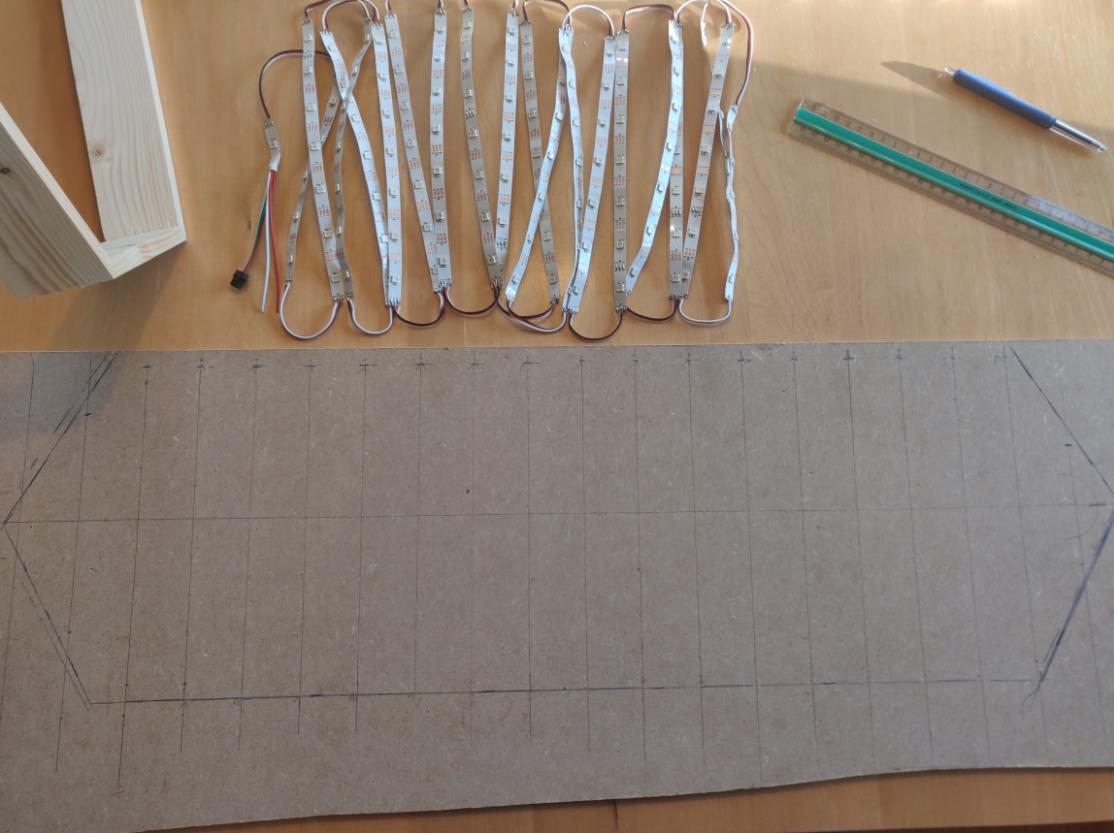

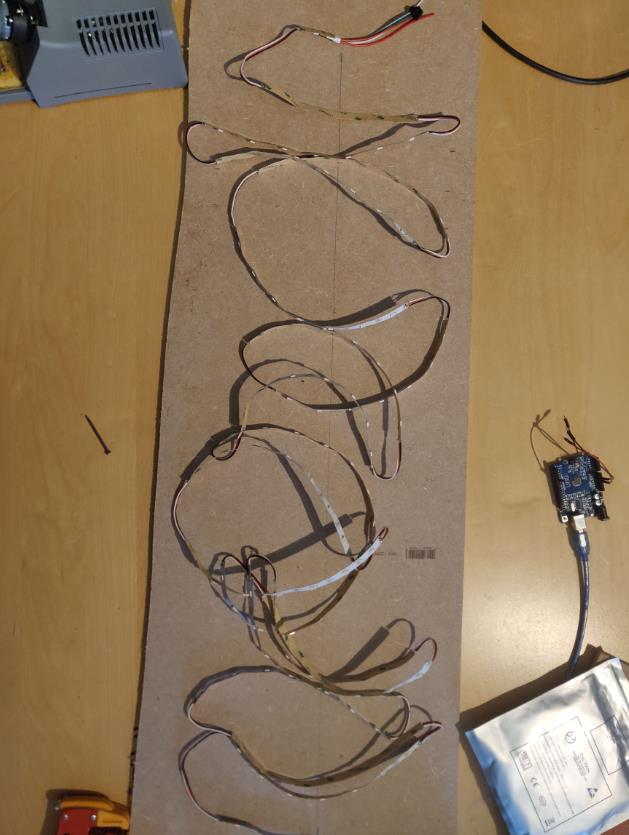

需要切割 LED 灯条（1 个 LED、1 个 3 个 LED、1 个 5 个 LED 和 17 个 7 个 LED）。如图所示，LED 灯条需要接线（首先是一个 LED，然后是 5 个 LED，接下来是 17 个带有 7 个 LED，最后是带有 3 个 LED 的一块）。连接条带较短部分的电线应比其他部分长，因为它需要覆盖更长的距离。我将条带贴在一块 MDF 上，看看每个 LED 是否都在自己的球后面。将所有部件焊接在一起后，我通过逐个激活每个 LED 来测试所有焊接连接是否良好（见附件：checkIfLedsAreBehindBalls.ino）。

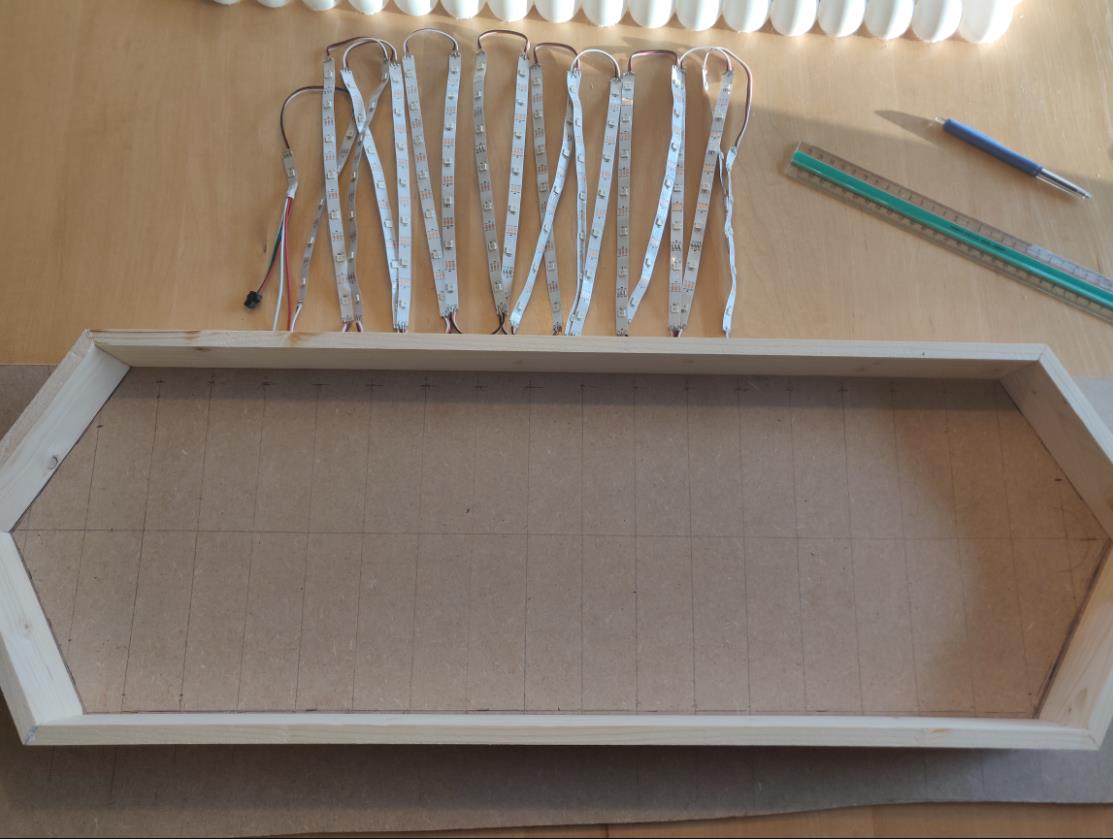

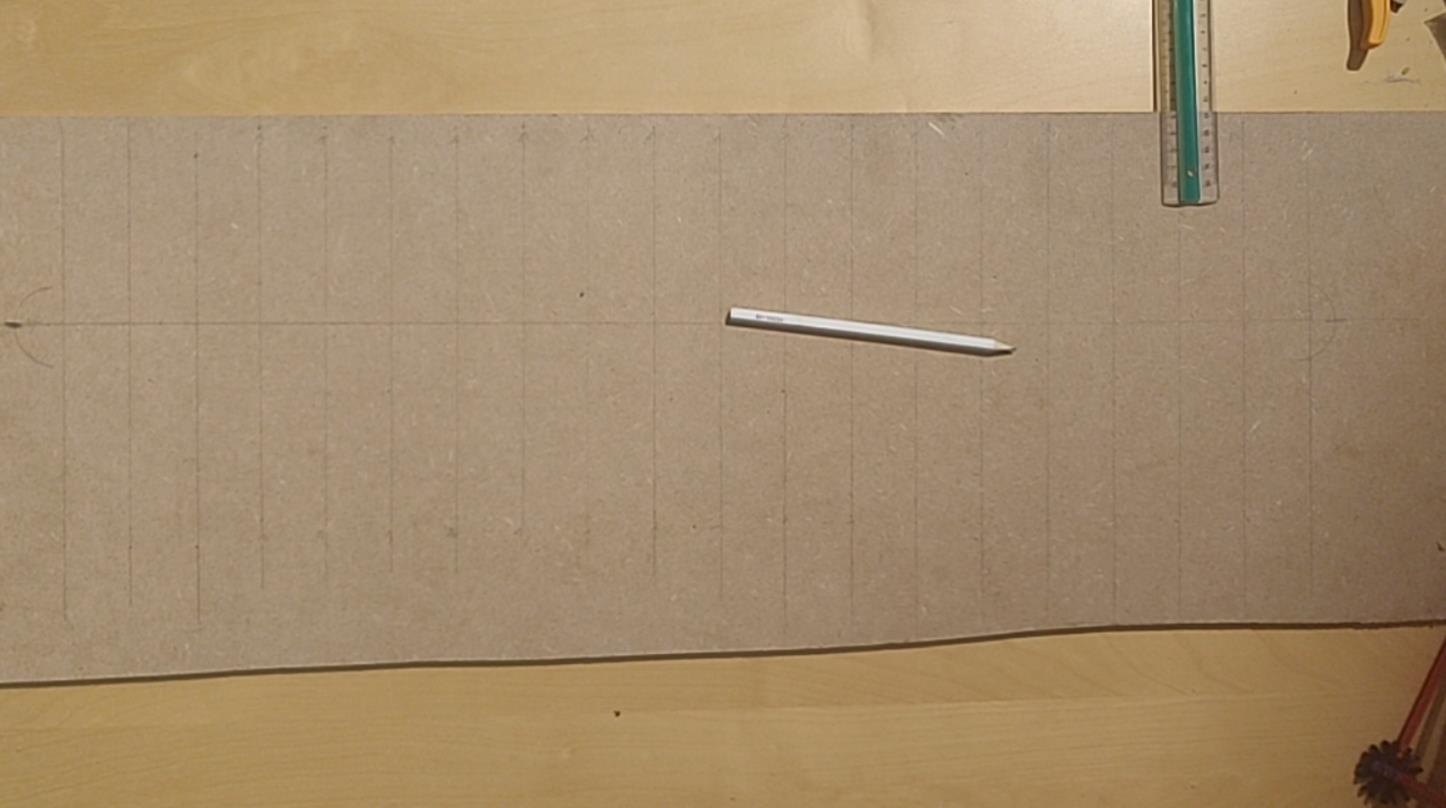

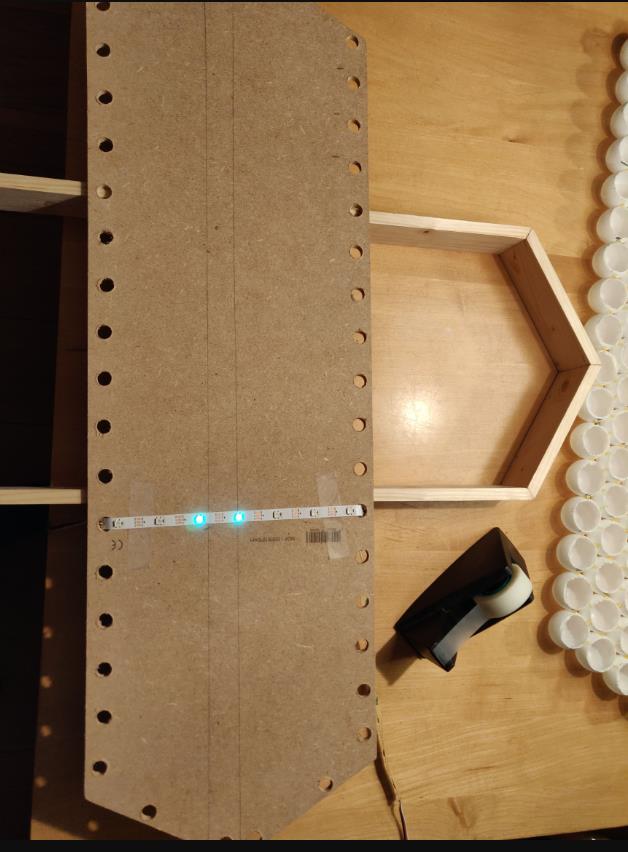

第 7 步：切割 MDF

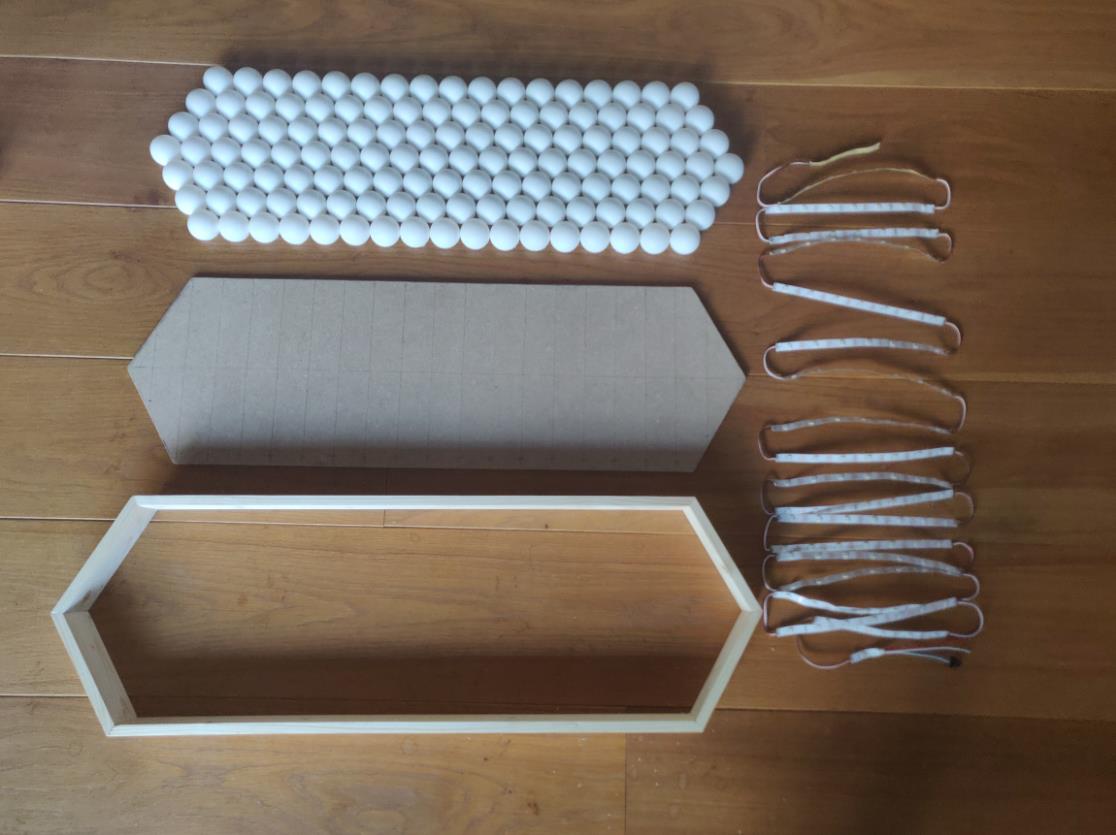

框架完成后，我将框架和乒乓球面板放在 MDF 上，MDF 上贴有 LED。在确保每个 LED 都追逐自己的球后，我移除了乒乓球面板。接下来，我在 MDF 上沿着框架的内侧绘制，以获得我需要切割的形状。我这样做是因为 LED 不在球后面居中，这样我就有了 LED 与框架的相对位置。去除贴在板上的 LED 后，我切出面板的形状并打磨边缘，使其很好地适合框架内。
注意：请注意，LE LED 不会位于乒乓球后面的中心，请参阅代码。

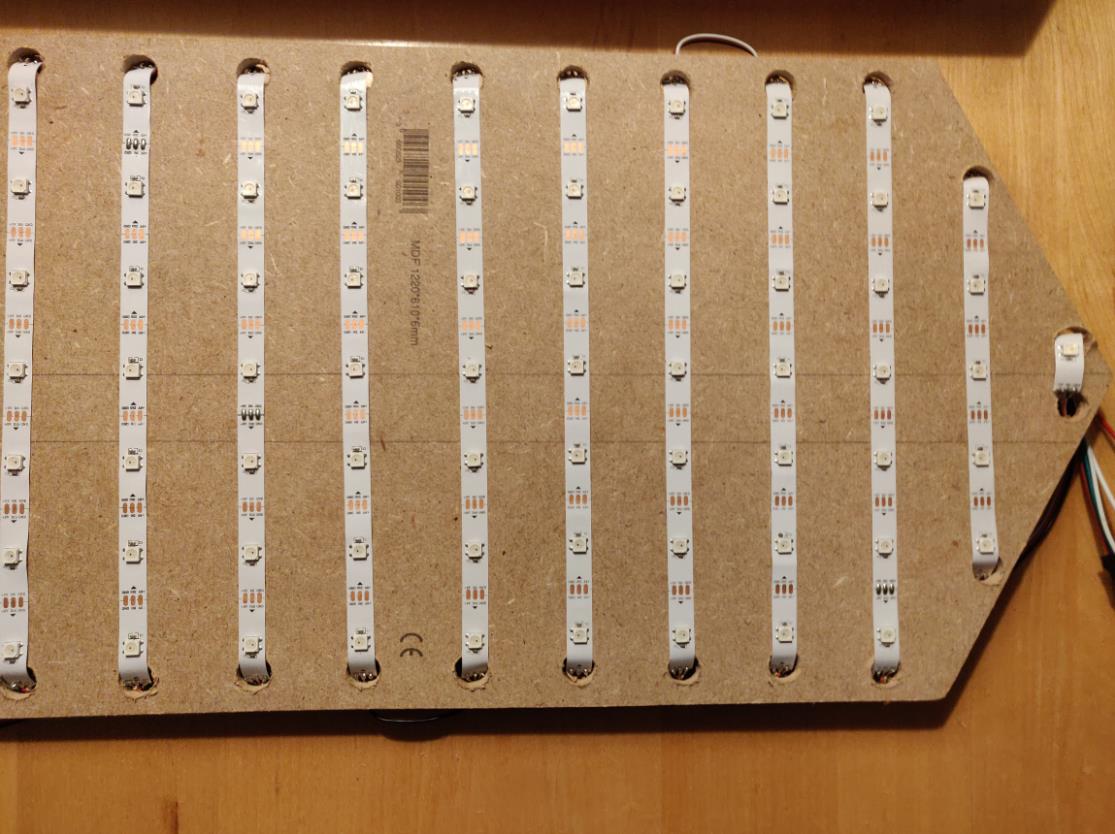

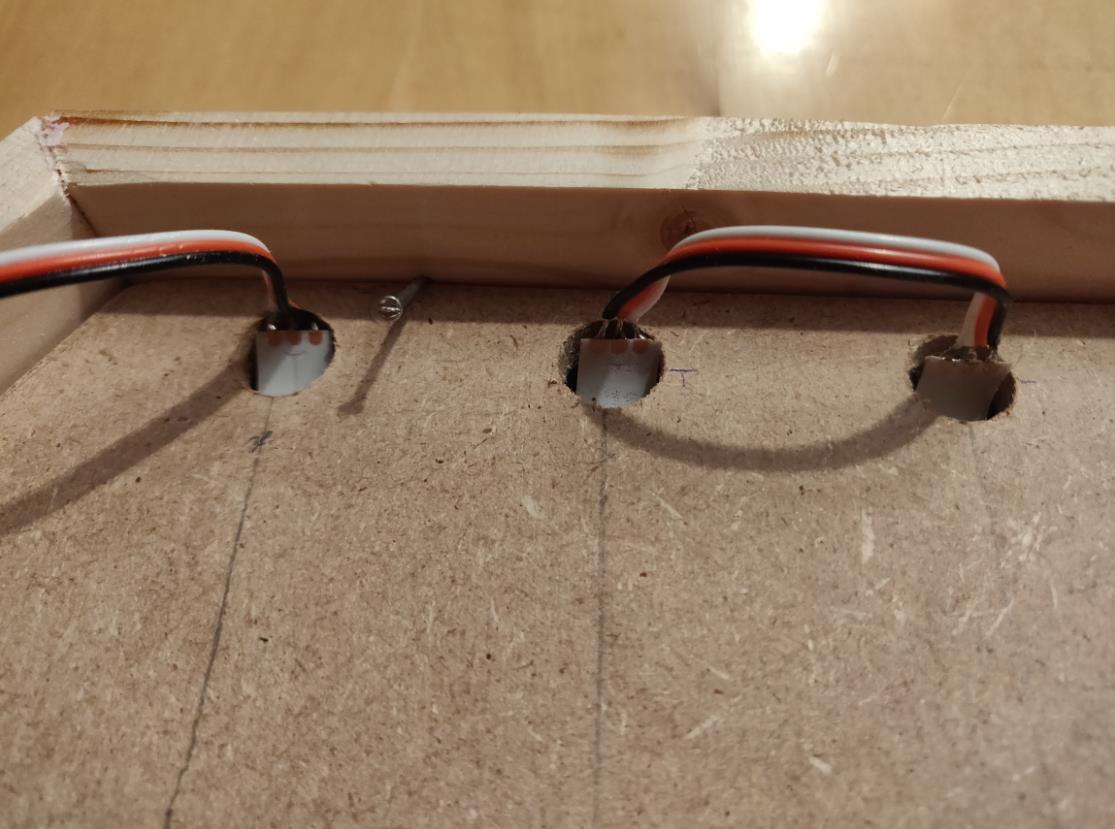

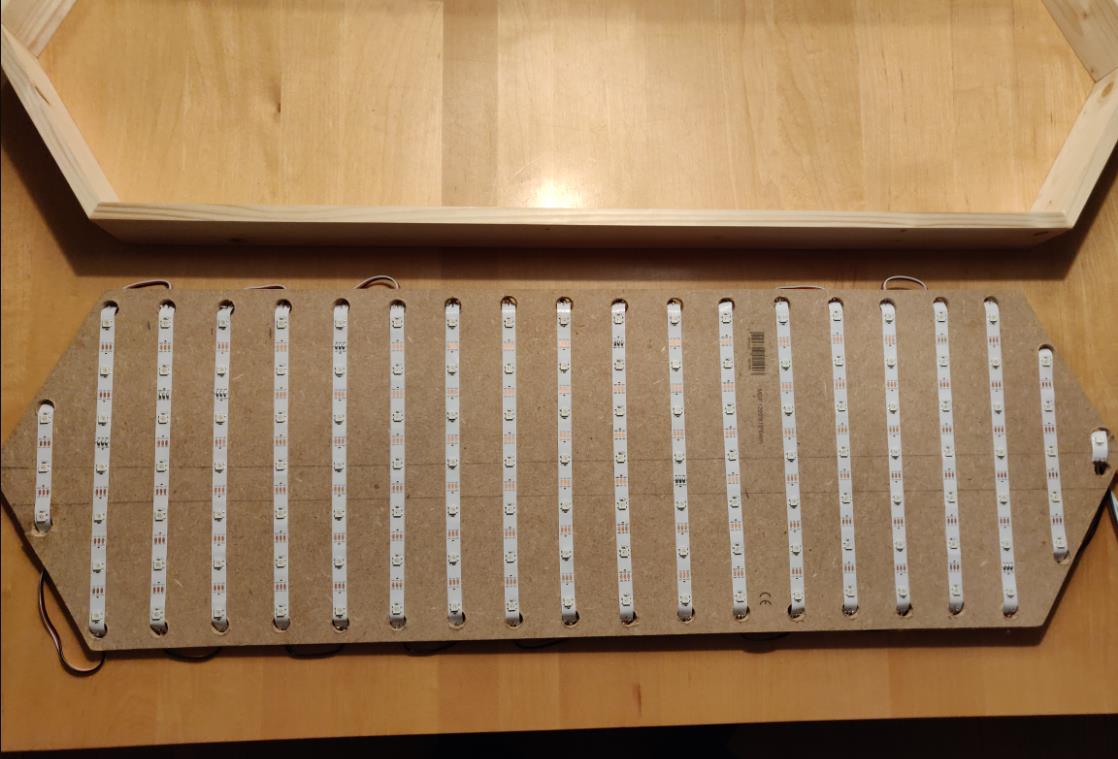

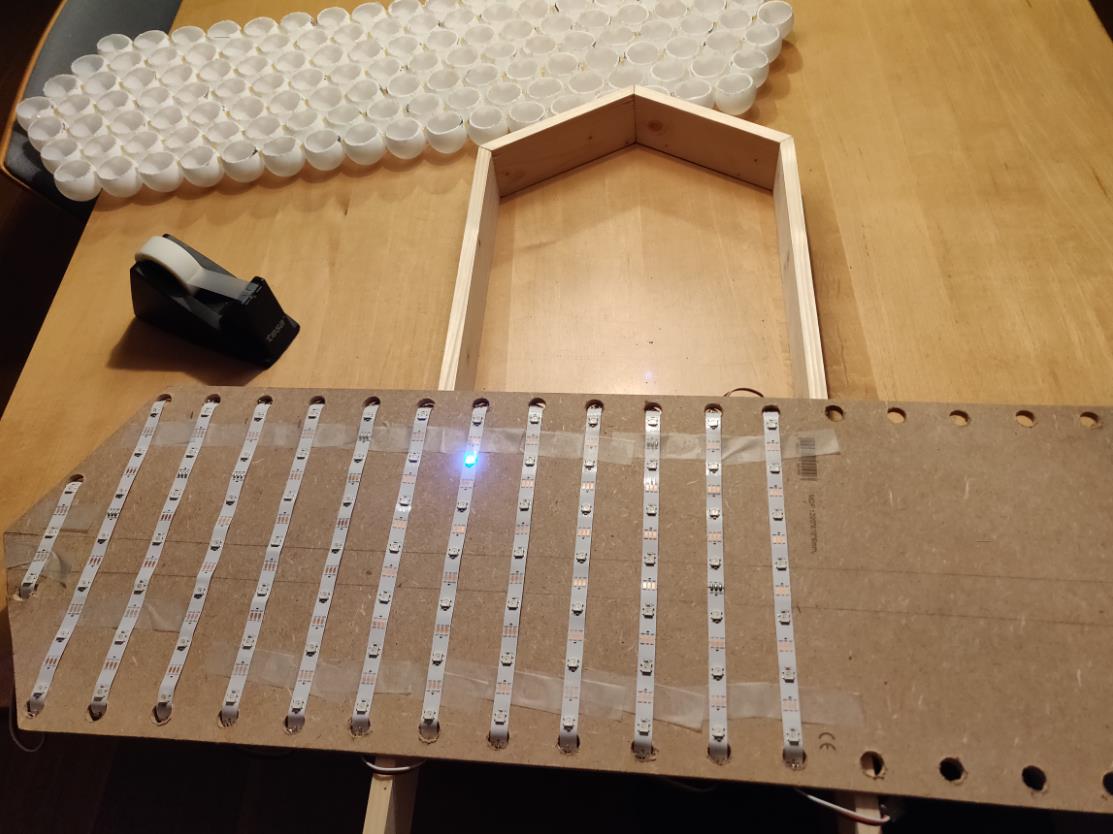

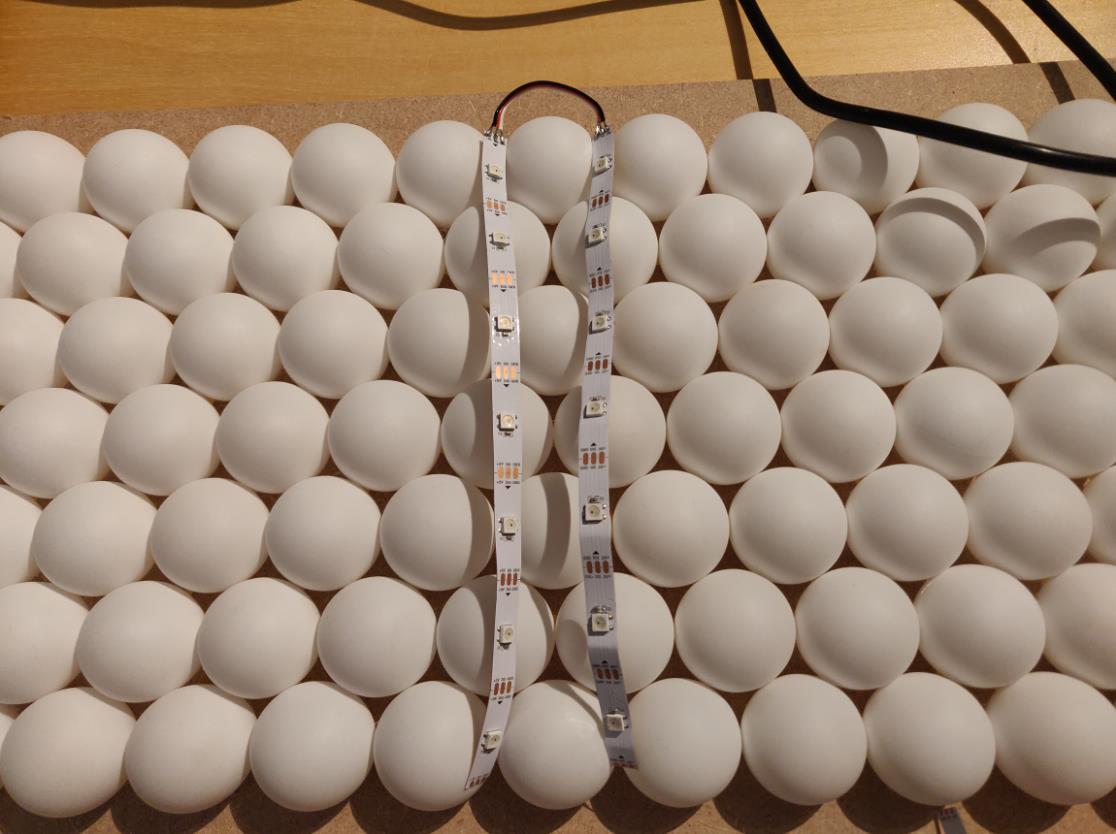

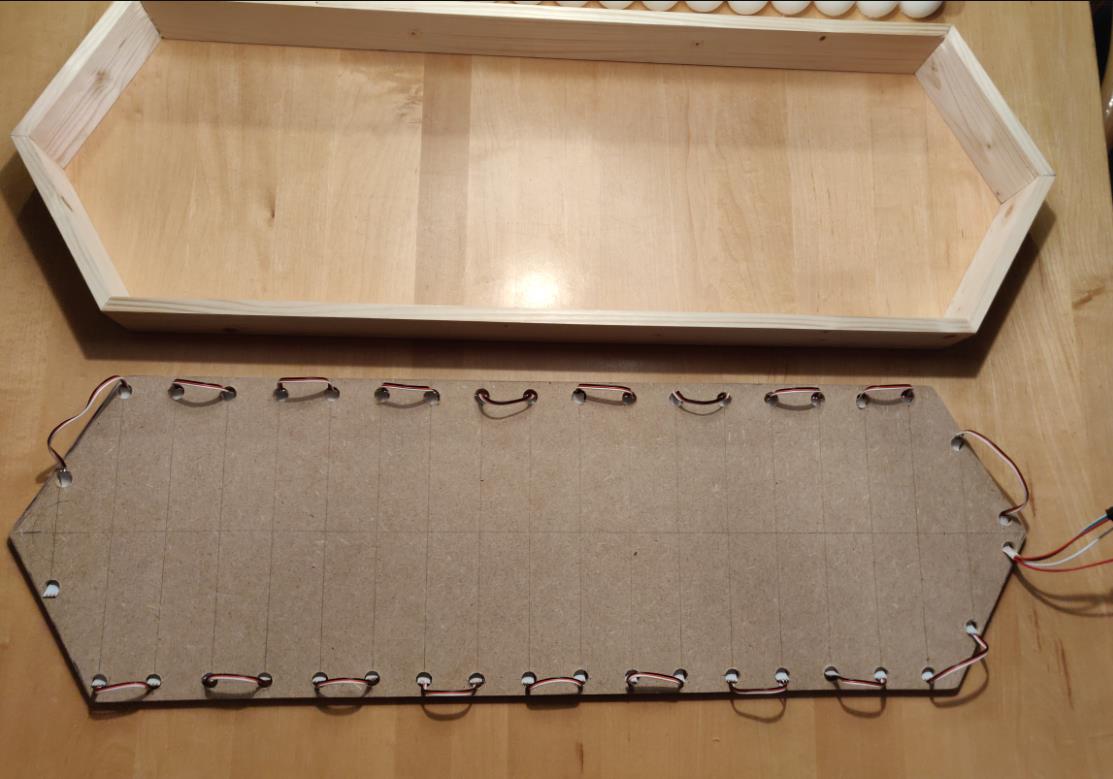

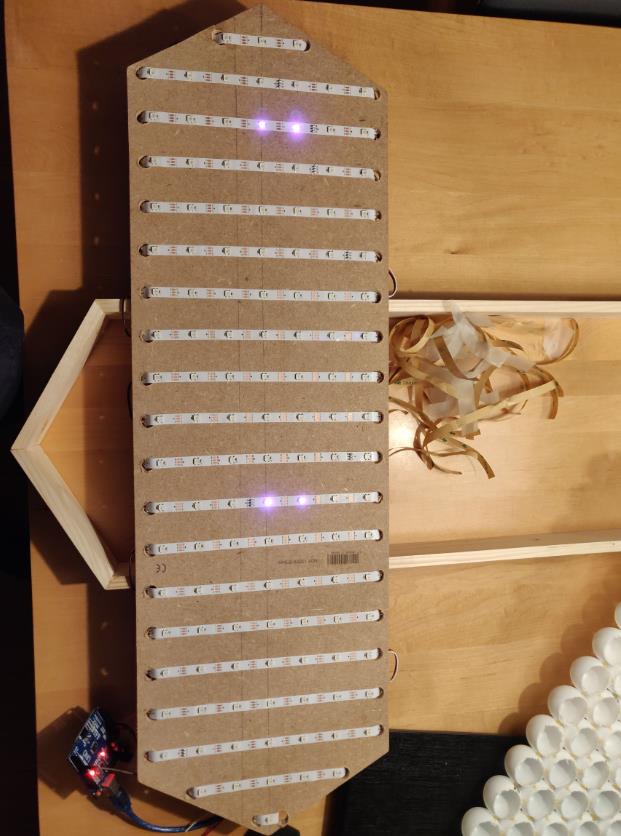

第 8 步：向 MDF 添加孔和 LED

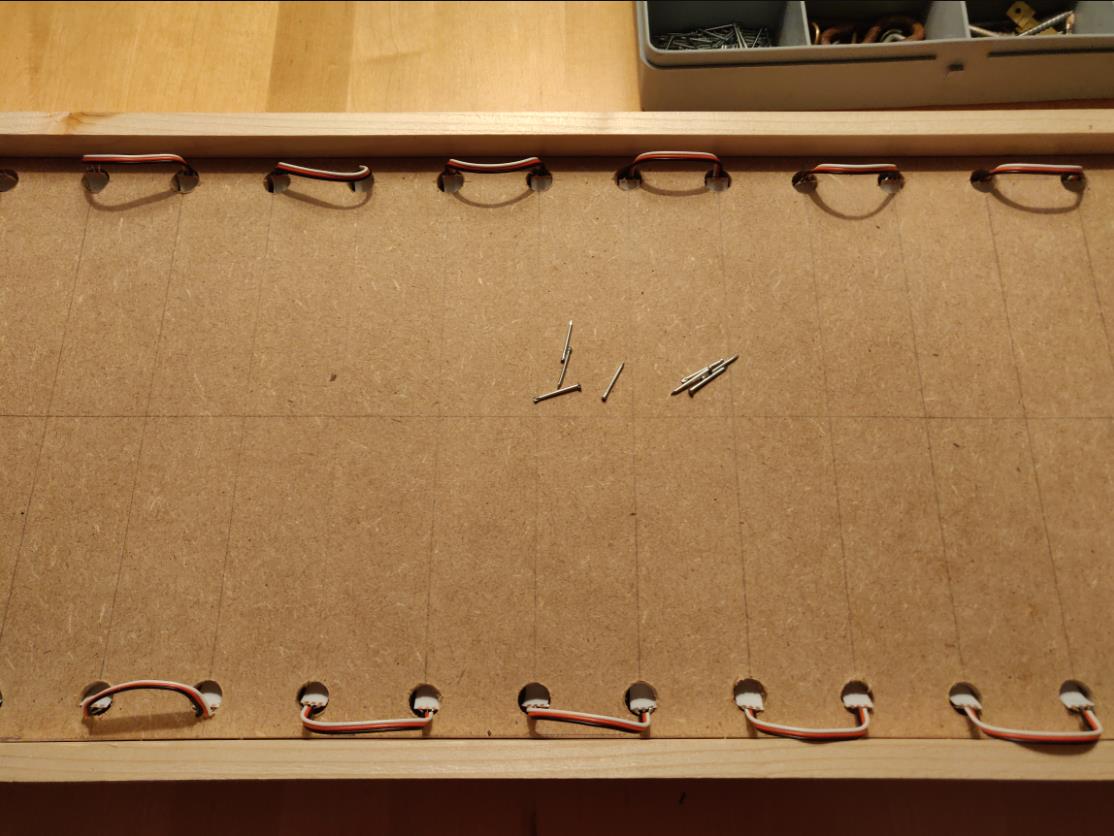

如前所述，连接 LED 的电线有点碍事。现在的情况是，电线将从前面可以看到。我决定通过在每个垂直 LED 条的位置末端钻孔来解决这个问题，这样电线就可以从背面穿过。我将 LED 灯条穿过孔并暂时用胶带粘住。在再次确保每个 LED 都位于自己的乒乓球后面后，我撕下胶带并用 LED 灯条上已有的胶条将 LED 灯条连接到电路板上。
注意：在 MDF 上钻孔时，要非常小心，你很容易就把板子弄坏了。

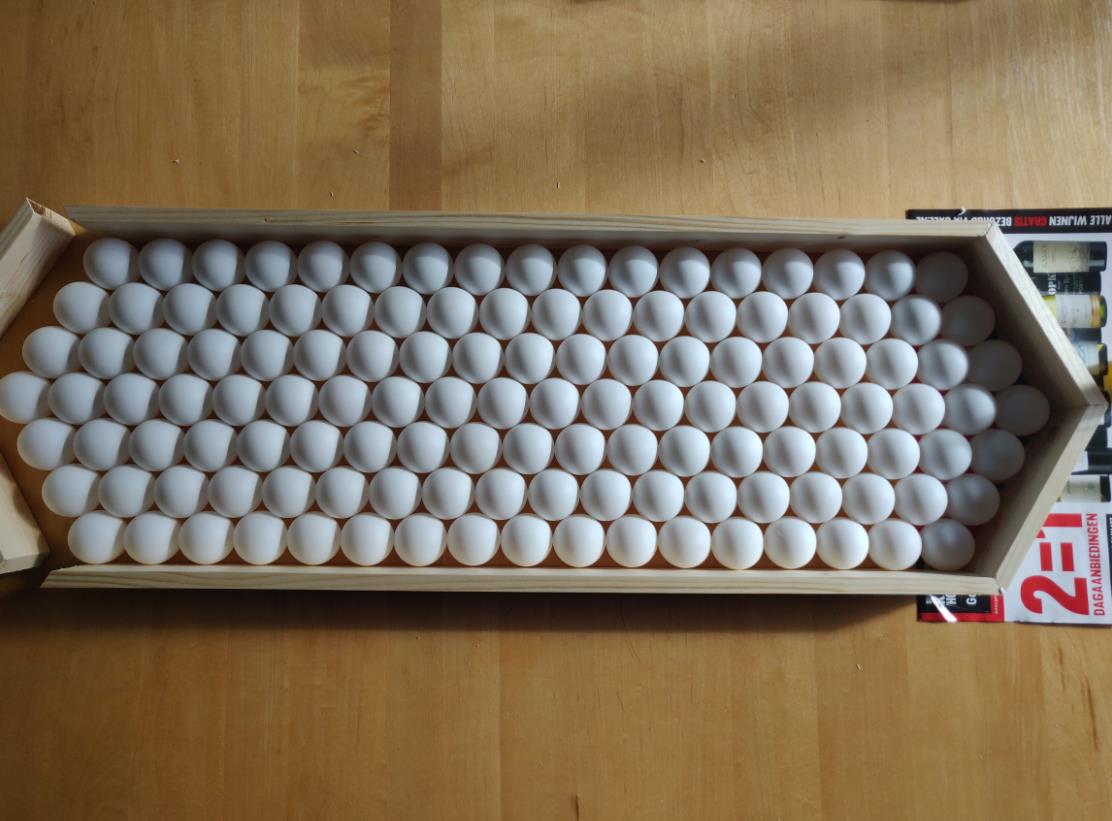

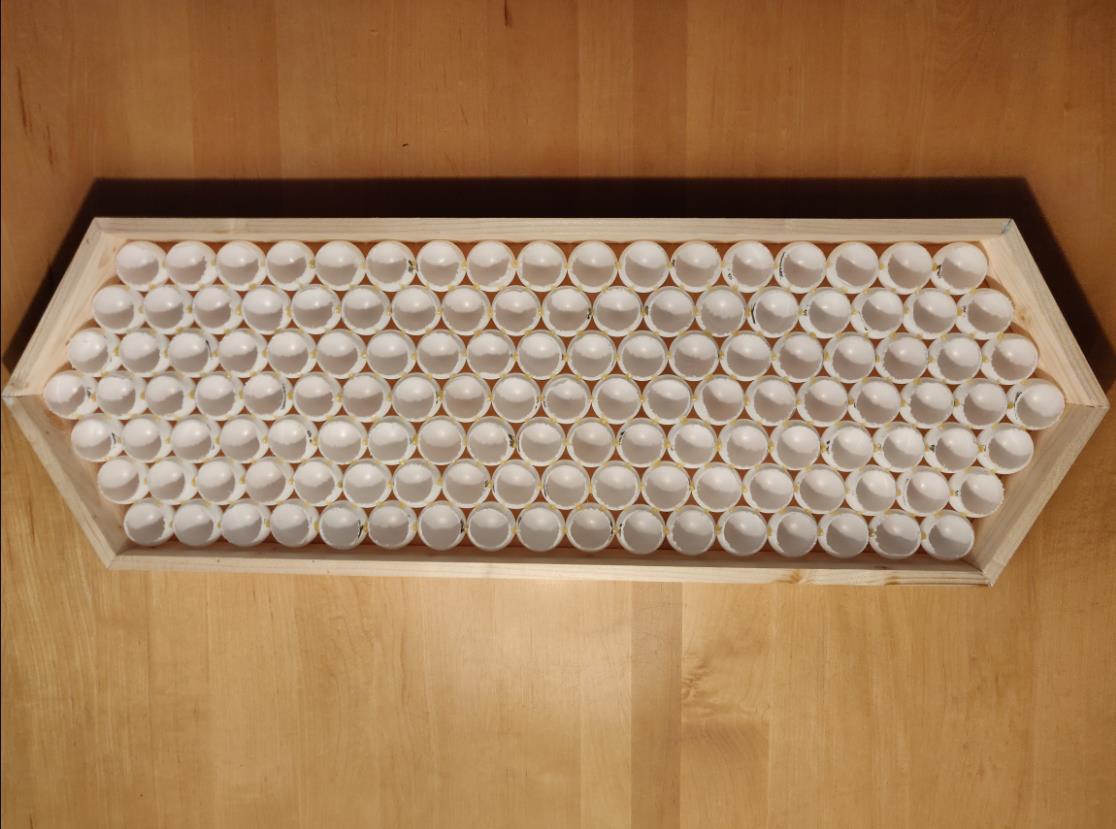

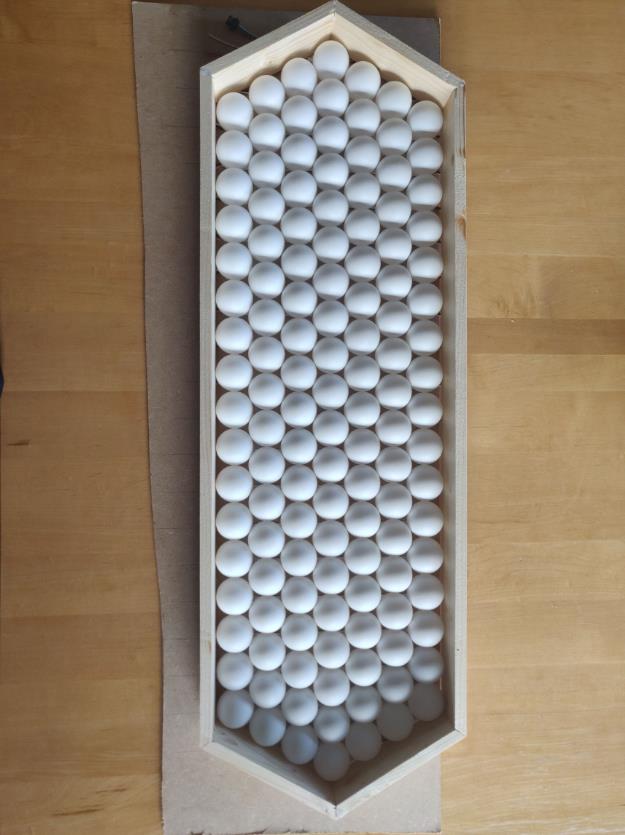

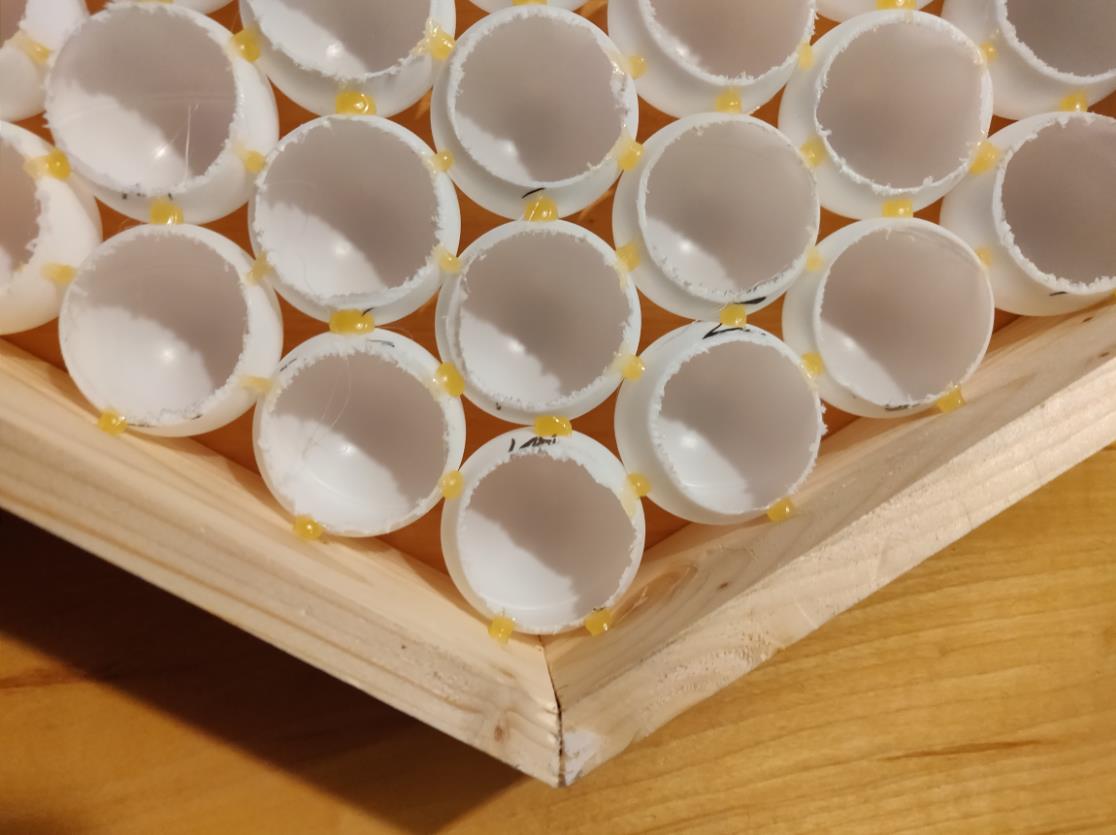

第 9 步：将球粘在框架上

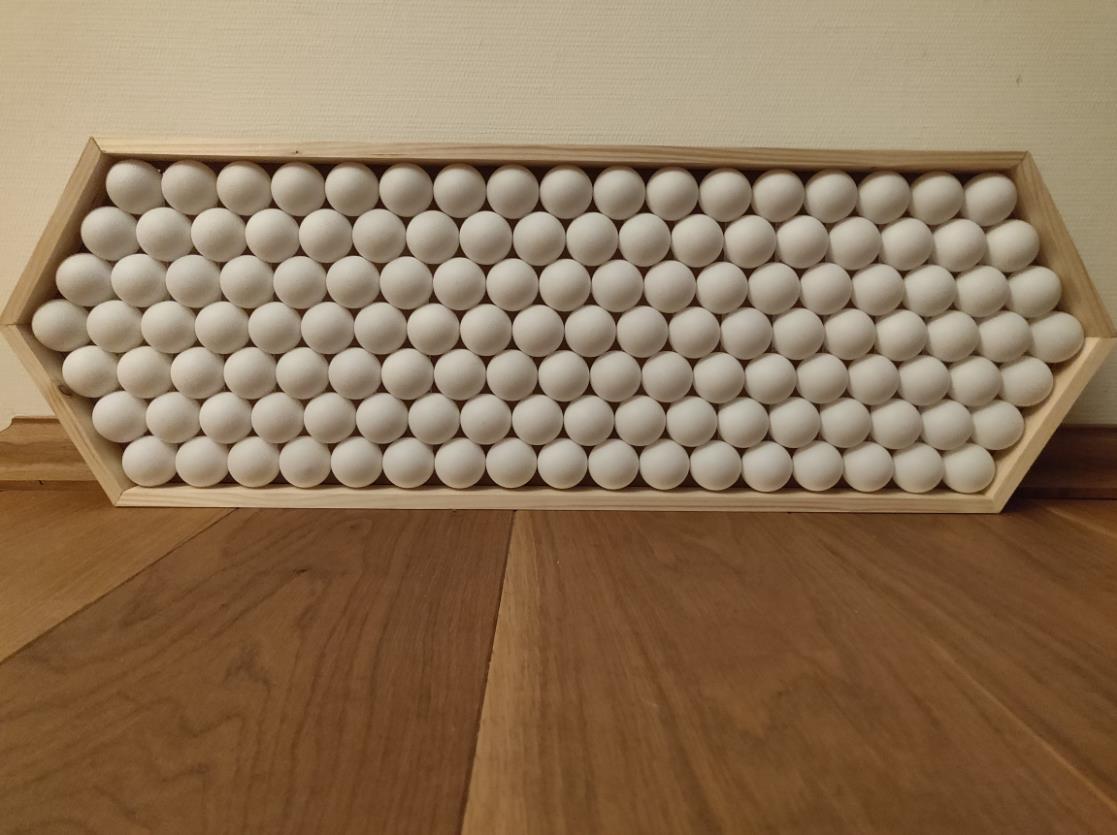

我将乒乓球面板倒置在框架中，然后在乒乓球接触（或几乎没有接触框架）的每个点上涂上胶水。

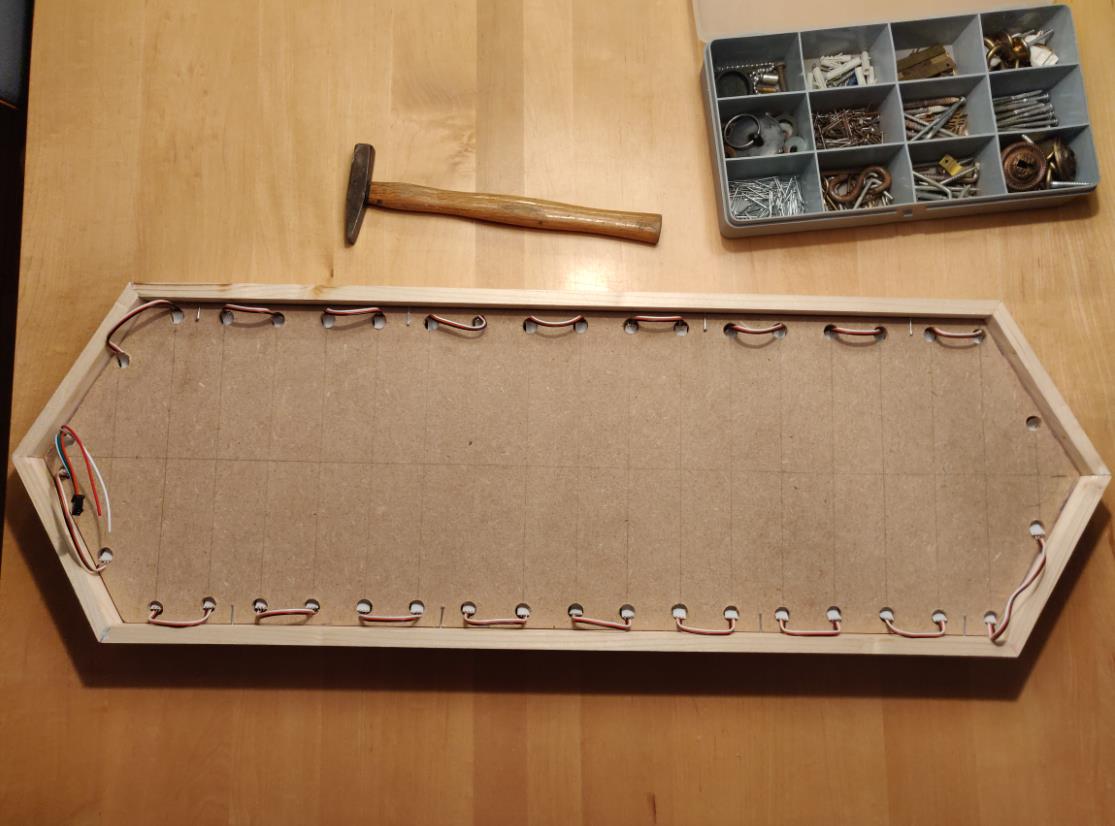

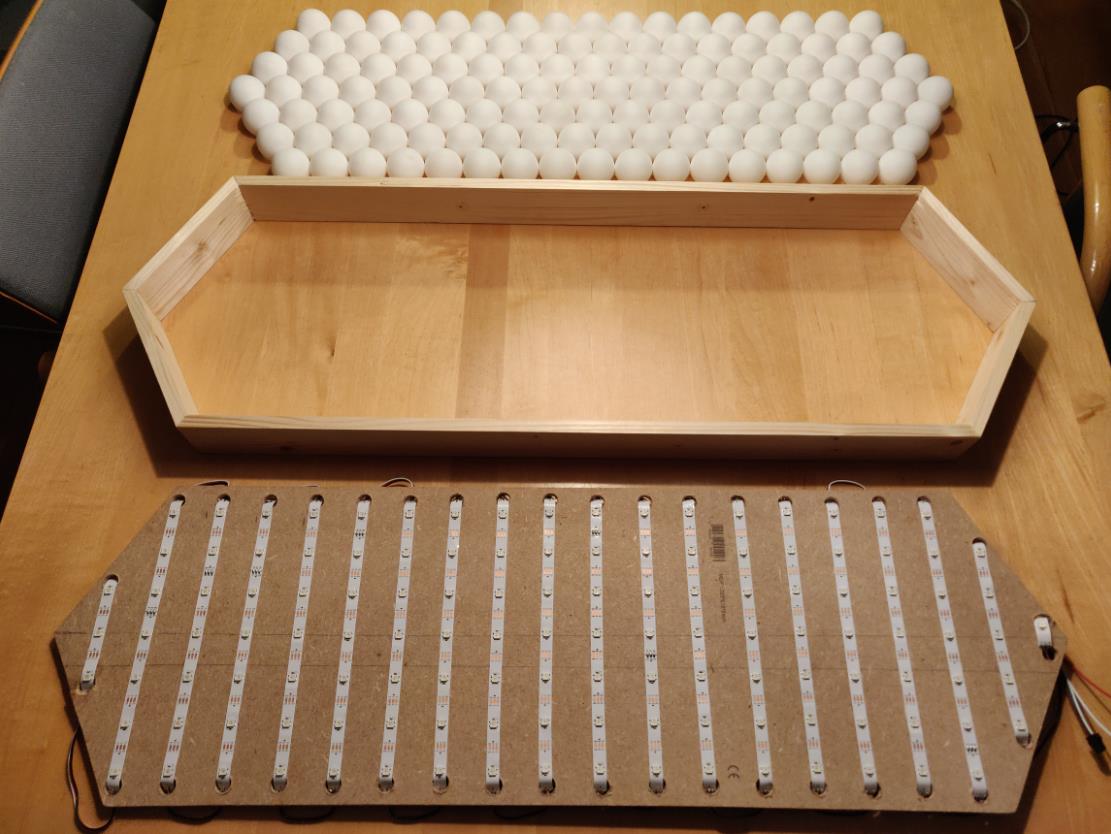

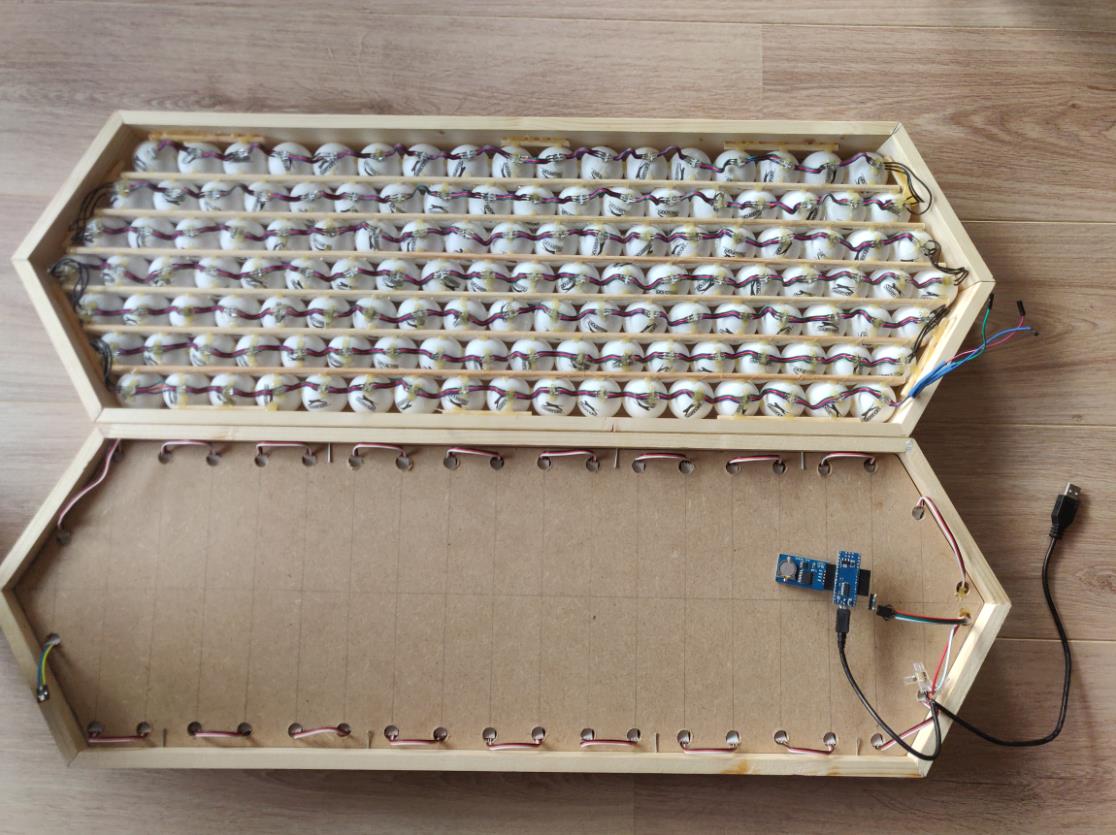

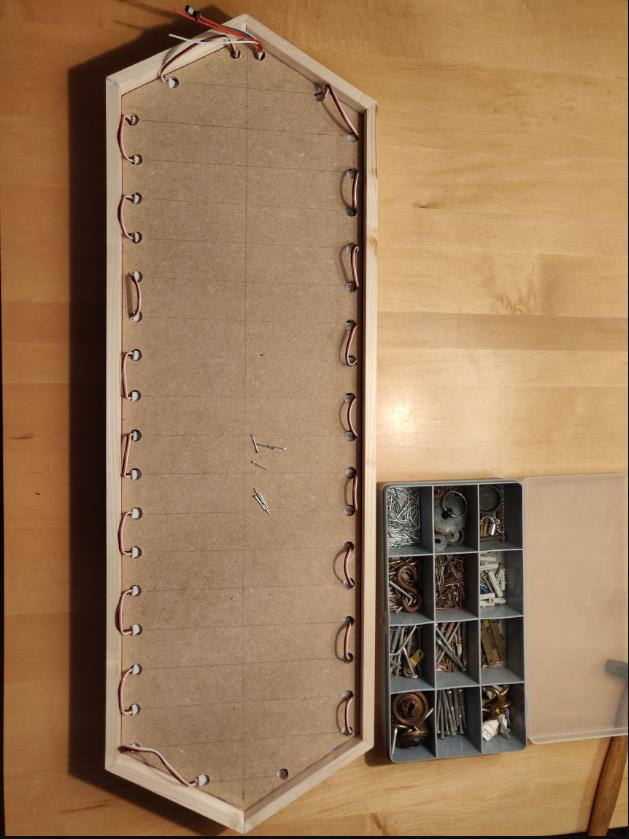

第 10 步：将 LED 面板连接到框架上

我将 LED 面板放在球的背面顶部。接下来，我用 4 个小钉子将面板连接到框架上。我通过将钉子放在框架内侧来做到这一点。我选择这样做，因为它允许我在损坏时修复某些东西（它还允许我将 LED 的数量增加一倍，因为不存在许多流明）

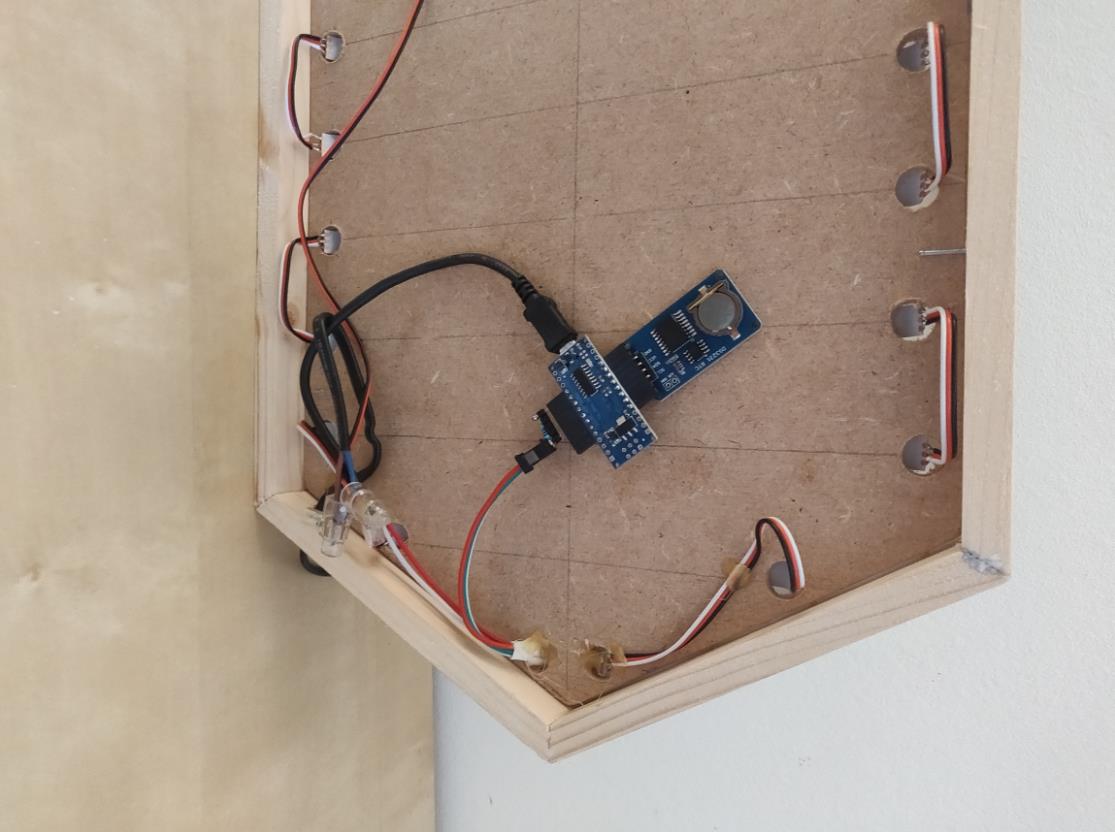

第 11 步：电子元件

好吧，我（几乎）没有使用 Arduino 的经验，所以这可能并不完美。但我试图以尽可能简单的方式做到这一点。

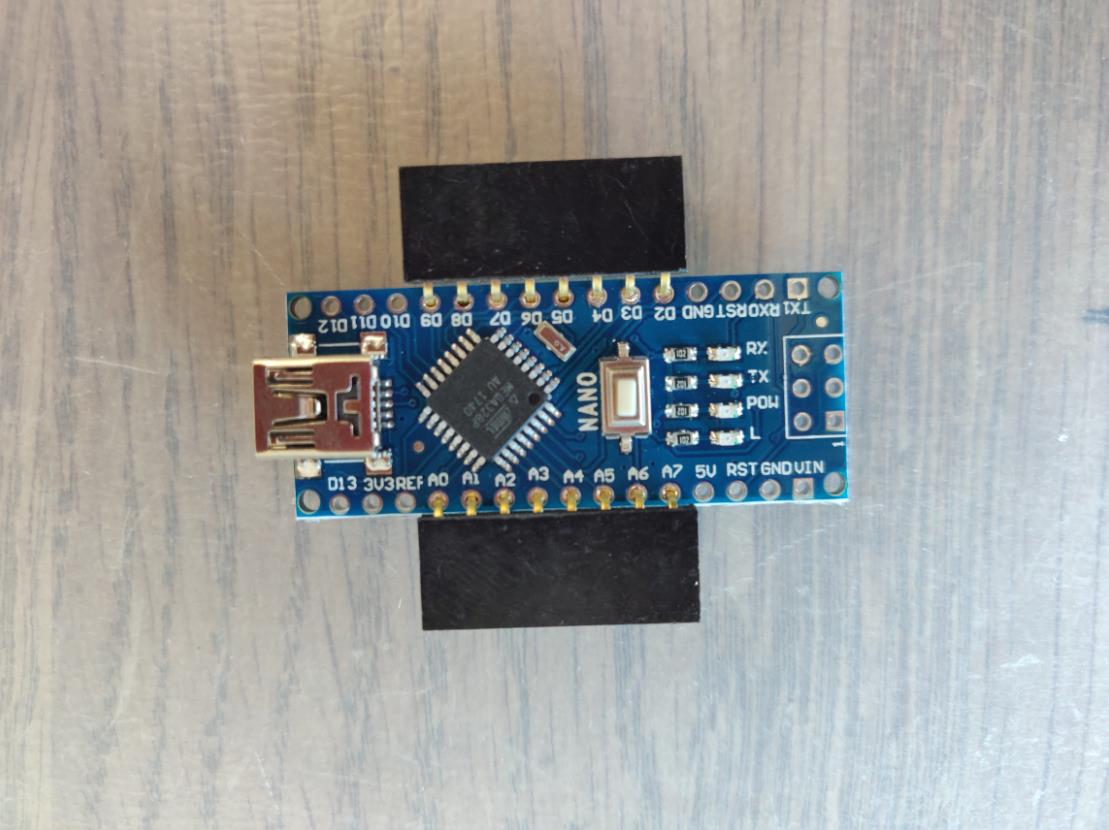

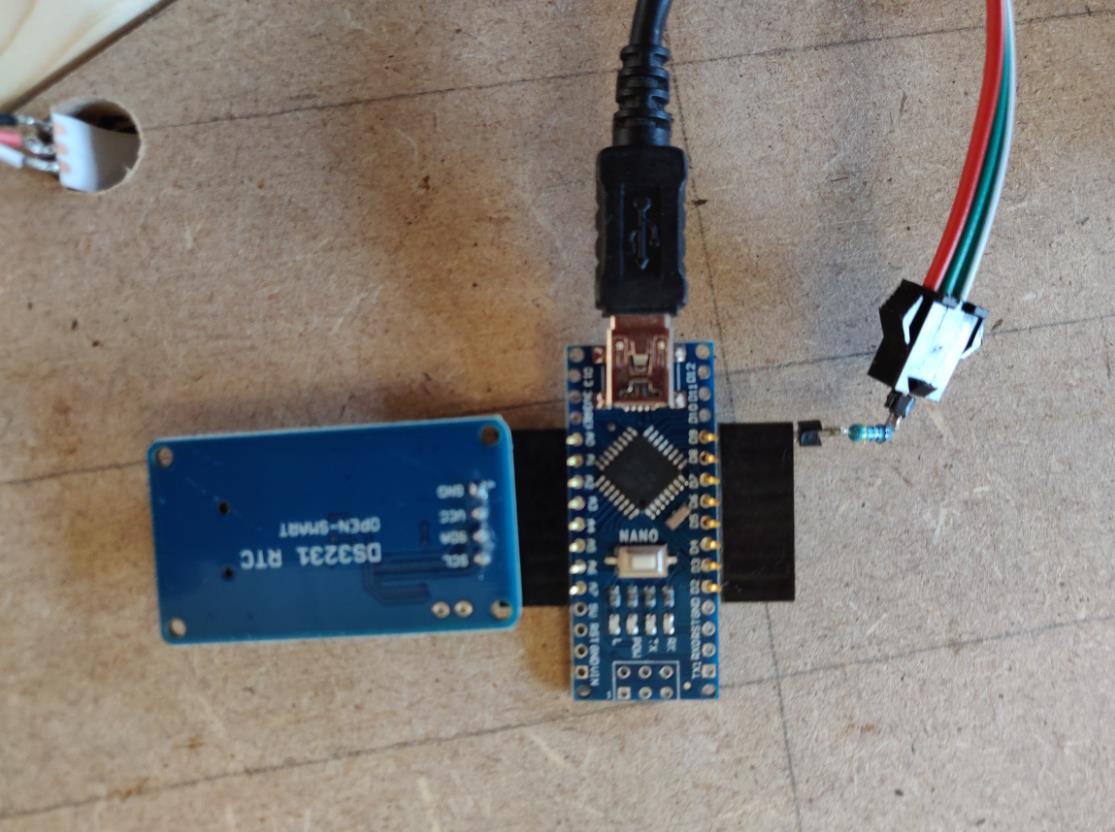

我将连接器焊接到 Arduino nano 上（图中的黑色东西）（不是必需的）。

我决定这样做，这样如果我想添加按钮或光敏电阻器（LDR）或其他功能，可以轻松地再次将所有内容拆开。
接下来，我将 RTC 连接到 Arduino，只需确保时钟模块的 SDA 和 SCl 连接到 Arduino Nano 的 SDA 和 SCL 即可。然后在引脚 9 和 LED 灯条的数据输入之间连接电阻器。

最后，将电线连接到 LED 灯条的末端，也为 LED 灯条的末端供电，以防止电压下降。
是的，真的就是这么简单。

为了给一切提供动力，我剪掉了一根可以连接到 Arduino nano 的 USB 电缆，并将两根电缆的 5V 侧连接到 LED 灯条和切成两半的 USB 电缆。我对 Other side 做了同样的事情。这使我可以在不通过 Arduino 供电的情况下为 LED 灯条供电。

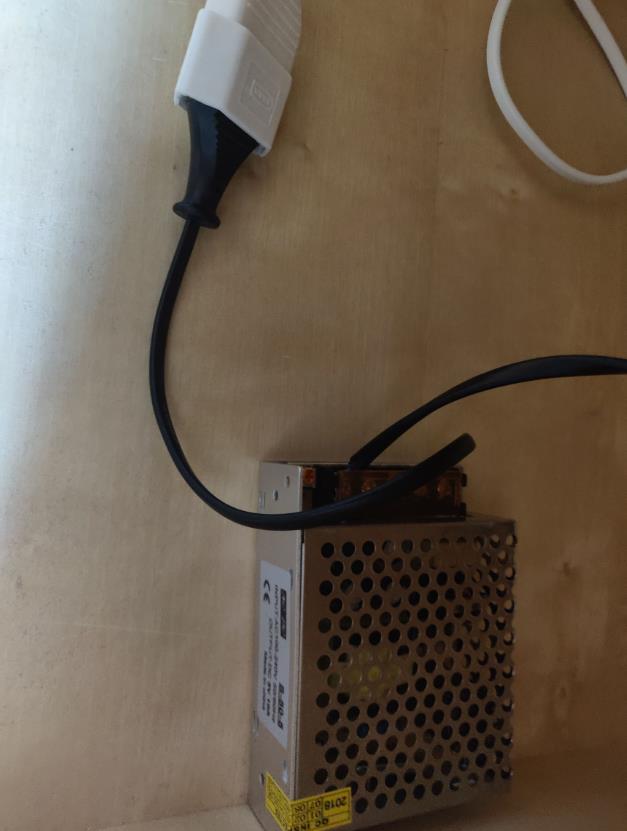

使用旧灯的电缆将 5V 10A 电源与时钟连接。

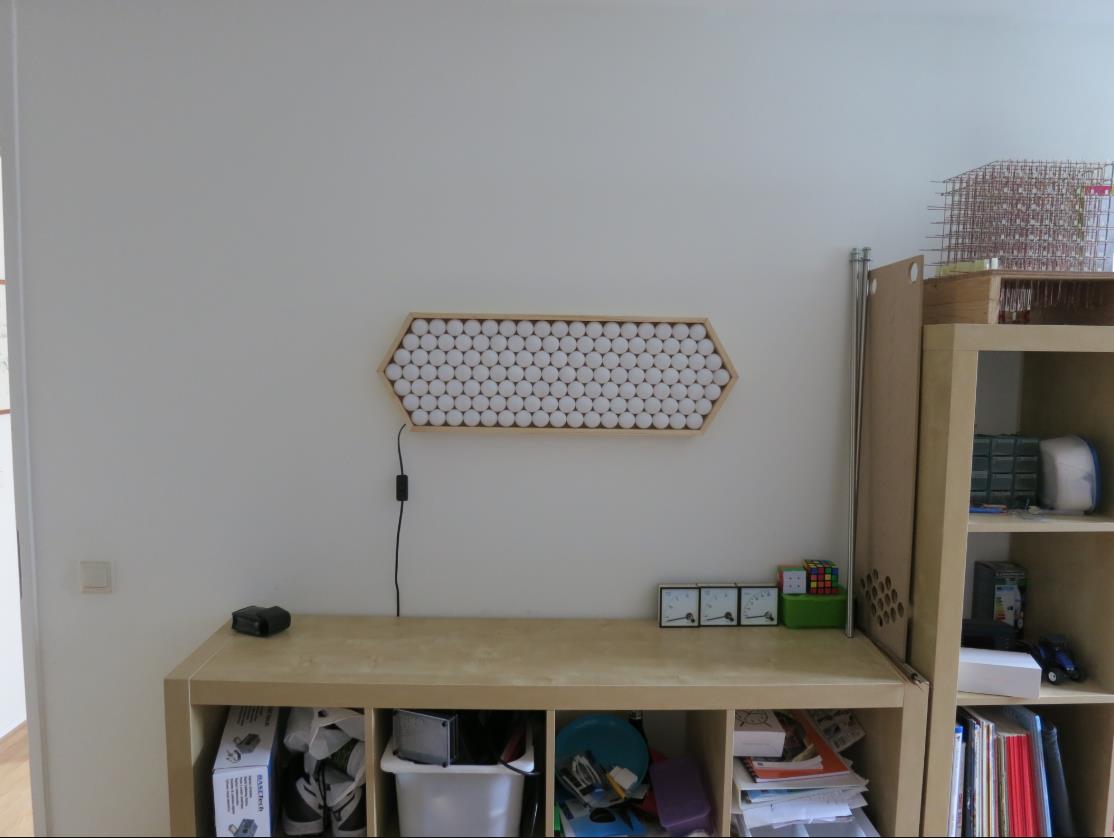

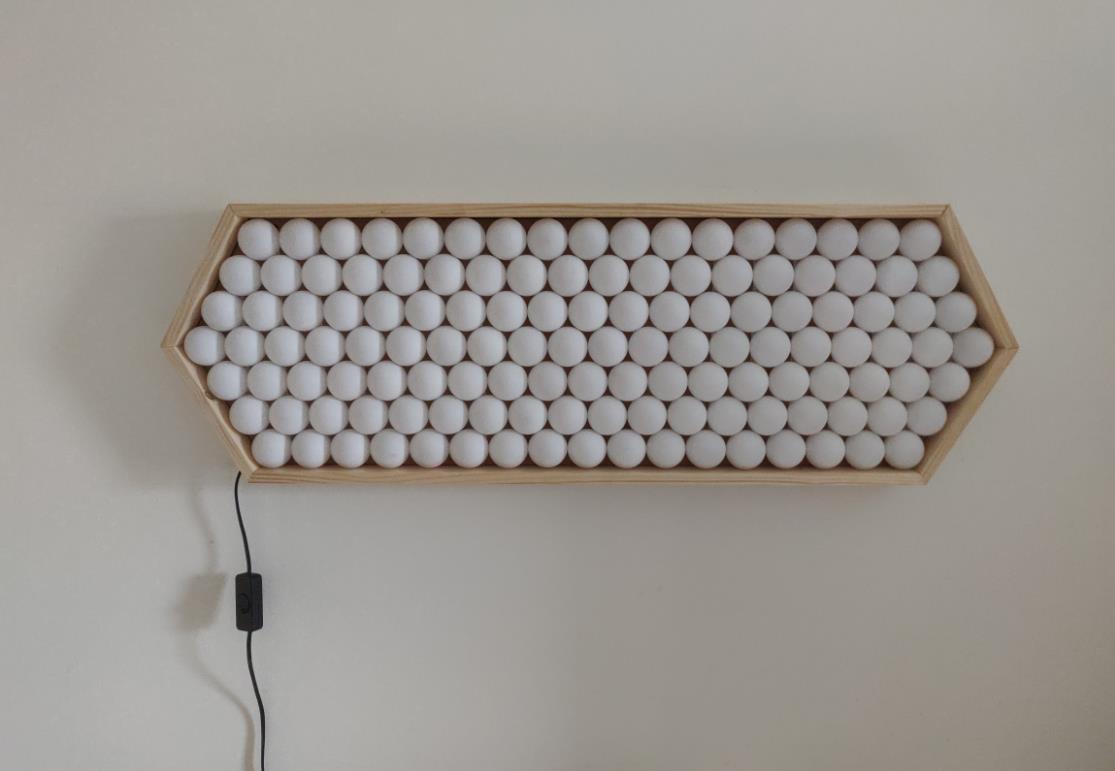

我还在框架的一侧底部钻了一个孔，以便电源线穿过。这使得时钟可以平靠在墙上，同时如果愿意，仍然可以站在表面上。
剩下唯一要做的就是编写一些代码。

第 12 步：编码

上传代码时，请确保电源已关闭！

在 clock module 知道当前时间之前，必须在 module 上设置时间。幸运的是，有一些代码可用于执行此作。只需添加 4 行代码并安装 DS1307RTC 模块后，我们就可以运行这个（SetTime_on_ds3231_nano.ino，链接到原始代码 / instructable 关于如何在 DS3231RTC 上设置时间）代码，将 Arduino 上的时间设置为 PC 的时间。

设置好时间后，我们可以开始考虑为这个 clock 编写一些代码。我在程序中使用了 2 个库，FastLED 库和 DS3232RTC 库。这两个库几乎可以为你完成所有工作，并允许编程经验很少的人编写程序。

在这里的下面，你可以看到我在这个 Instructable 顶部和大多数图片中的视频中使用的代码。（时间白背景彩虹.ino）

代码

#include <FastLED.h><fastled.h>
#include <DS3232RTC.h><ds3232rtc.h>

#define LED_PIN     9
#define NUM_LEDS    128
DS3232RTC myRTC(false);
tmElements_t tm;
CRGB leds[NUM_LEDS];
CHSV colour( 0, 255, 180);
int counter=0;
const int Digits[10][10] =
{
  {7,8,10,11,14,18,22,24},
  {14,16,18,22,24},
  {7,8,9,11,14,16,18,24},
  {7,9,11,14,16,18,22,24},
  {9,10,11,16,18,22,24},
  {7,9,10,11,14,16,18,22},
  {7,8,9,14,15,16,18,22},
  {7,11,14,16,17,24},
  {7,8,9,10,11,14,16,18,22,24},
  {7,9,10,11,14,16,17,24},
};
void setup()
{
    pinMode(17, OUTPUT); //ground and v5 for clock module
    pinMode(16, OUTPUT);
    digitalWrite(17, HIGH);
    digitalWrite(16, LOW);
    FastLED.addLeds<</ds3232rtc.h></fastled.h>WS2812, LED_PIN, GRB>(leds, NUM_LEDS);</p><p><fastled.h><ds3232rtc.h><ws2812, led_pin,="" grb="">    myRTC.begin();
}</ws2812,></ds3232rtc.h></fastled.h></p><p>//function that uses the Digit aray to display numbers between 0 and 100
void displaynumber( int place , int number){
  for (int i = 0 ; i < 10 ; i++) {
    if (Digits[number/10][i] != 0) {
      leds[(Digits[number/10][i]+place)] = CRGB(255,255,255);;
    }
    if (Digits[number%10][i] != 0) {
      leds[(Digits[number%10][i]+28+place)] = CRGB(255,255,255);;
    }
  }
}</p><p>void loop(){
  RTC.read(tm);

  //changes the colour of background every 10 cycles
  if (counter<10){
    counter++;
  }else{
    colour.hue = (colour.hue+1)%256;
    counter=0;
  }</p><p>  // sets background to rainbow colours
  for ( int i=0; i< 128;i++){
    colour.hue = (colour.hue+1)%256;
    leds[i]= colour;
  }
  colour.hue = (colour.hue+128)%256;

  displaynumber(0,tm.Hour);
  displaynumber(70,tm.Minute);</p><p>  //display colons
  if ( tm.Second%2 == 0 ){
    leds[64] = CRGB(255,255,255);
    leds[66] = CRGB(255,255,255);
  }
  FastLED.show();
}

我认为代码相对较短，但当然可以改进。它所做的只是从 RTC 读取时间并显示该时间。应点亮以形成数字的 LED 的位置在矩阵 'Digits' 中硬编码。例如，Digits[0] 包含应点亮以形成零的 LED 的位置。

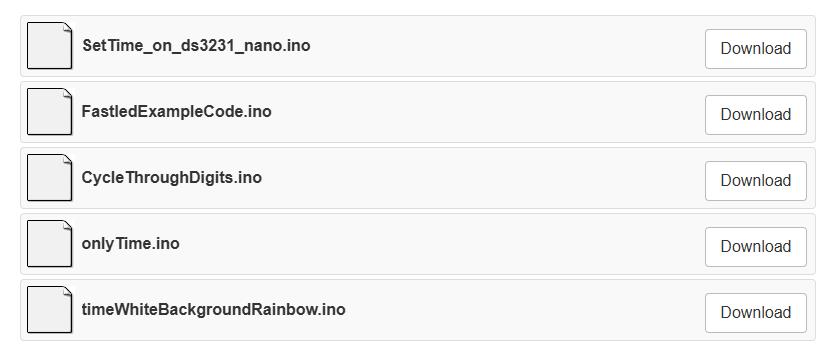

我还提供了我制作的其他程序，它们是对上述程序的细微改动。程序 'CycleThroughDigits.ino' 只计数到 9999 来演示所有数字的外观。程序 'onlyTime.ino' 只是以不同的颜色显示时间，没有背景颜色。最后，'FastledExampleCode.ino' 是 FastLED 库提供的一些代码，用于演示一些简单的动画（见附件）。

第 13 步：添加您想要的所有功能

这个项目可以不仅仅是一个基本的时钟，你可以添加按钮，让它根据光线改变亮度，让它只显示一些颜色，让它对音乐做出反应，用 ESP 把它连接到 wifi。它基本上是一个连接到显示器的 Arduino，一切皆有可能。

附录：
原文链接：https://www.instructables.com/Ping-Pong-Ball-LED-Clock/
原文作者：荷兰 thomasj152
记录视频：https://www.youtube.com/watch?v=7urN2OS0fjs&t=4s
驱动库之一：https://github.com/JChristensen/DS3232RTC

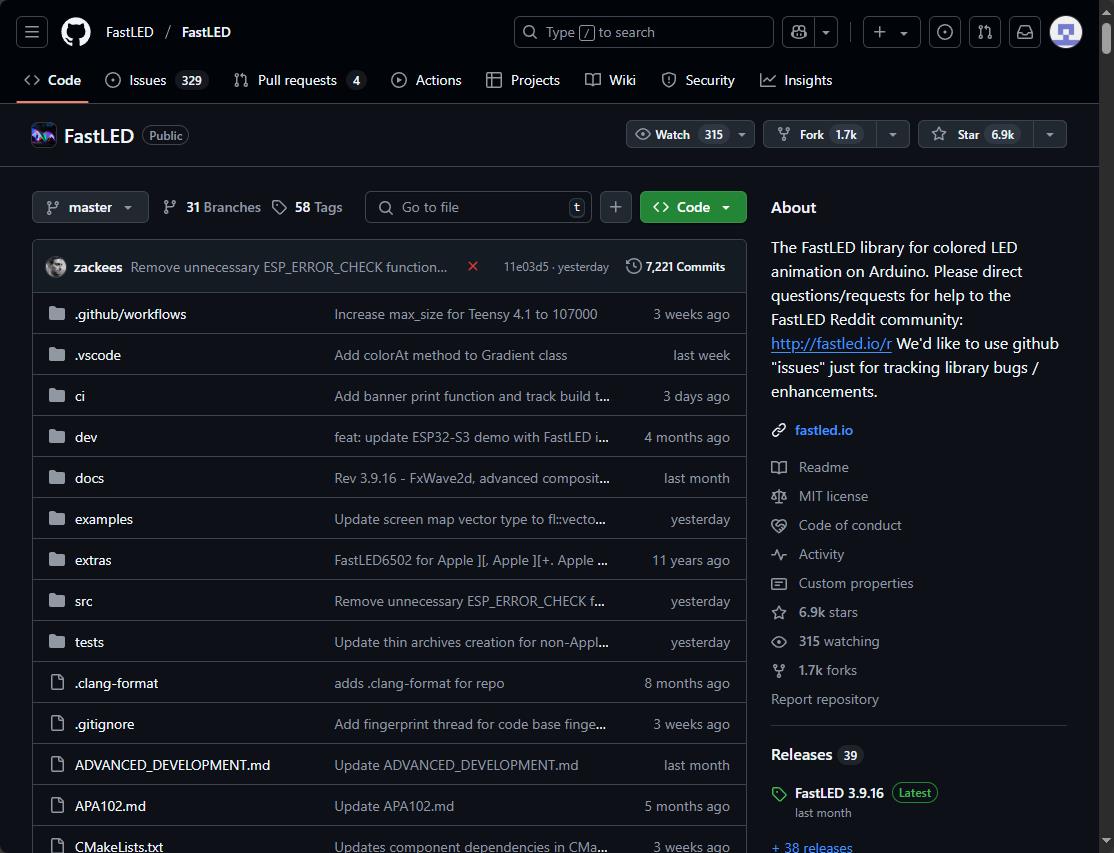

驱动库之二：https://github.com/FastLED/FastLED
