【花雕学编程】Arduino动手做（255）---TEMT6000模块之转换为 lux 单位后显示在 LCD 屏幕上 简单

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

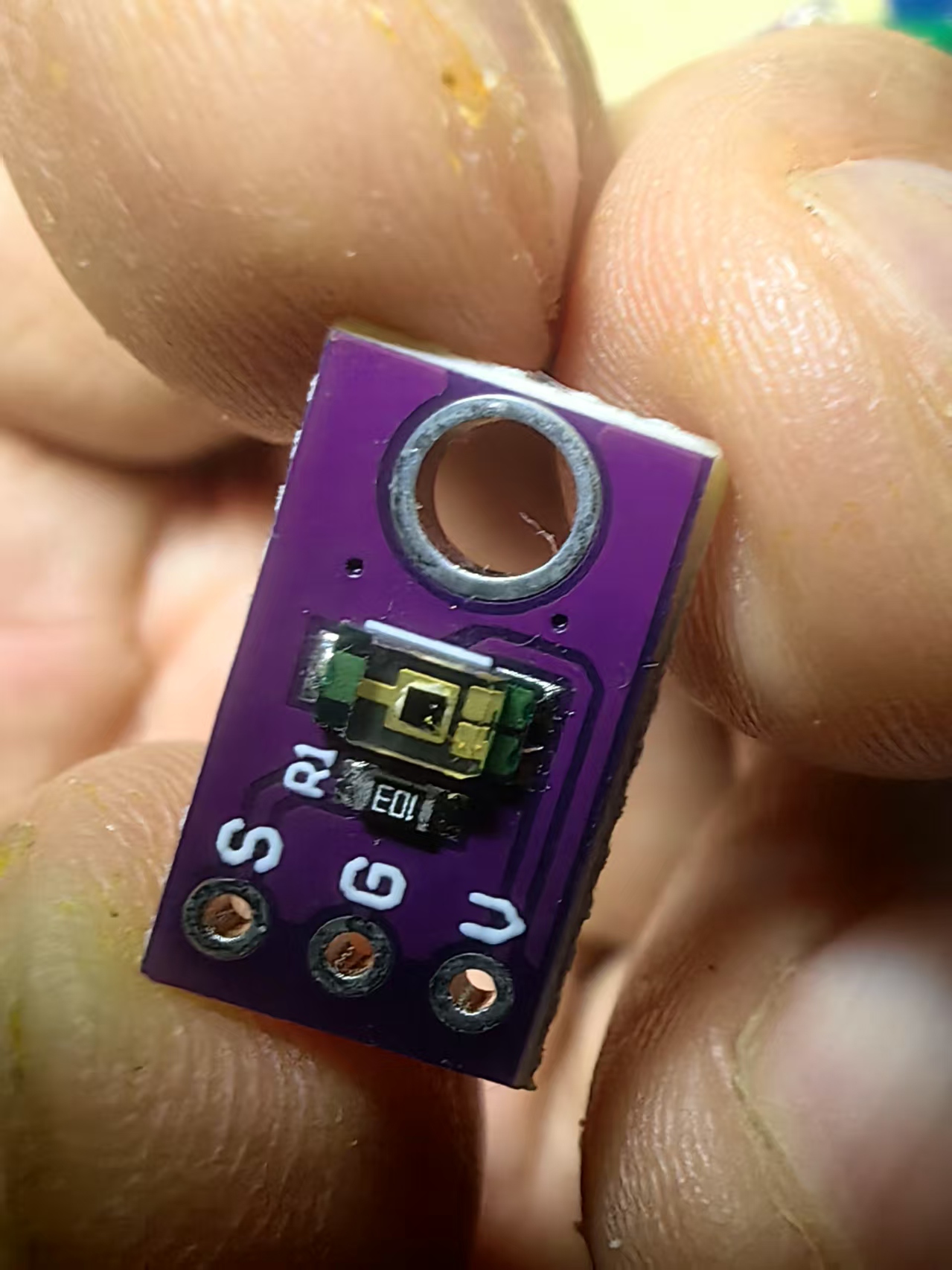

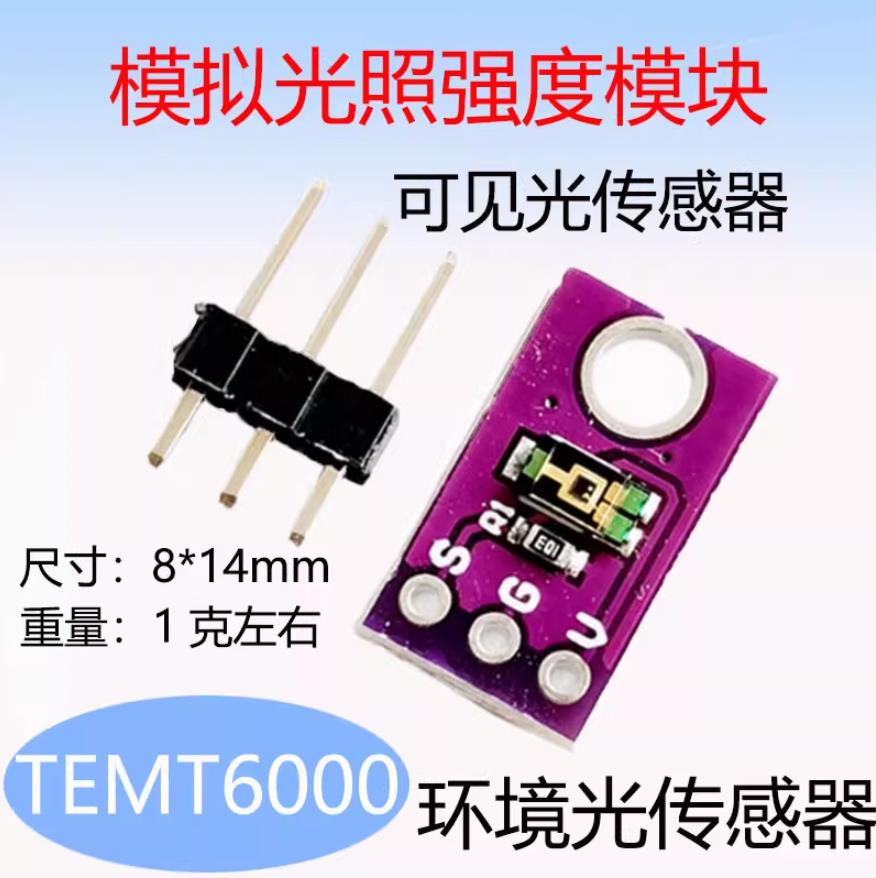

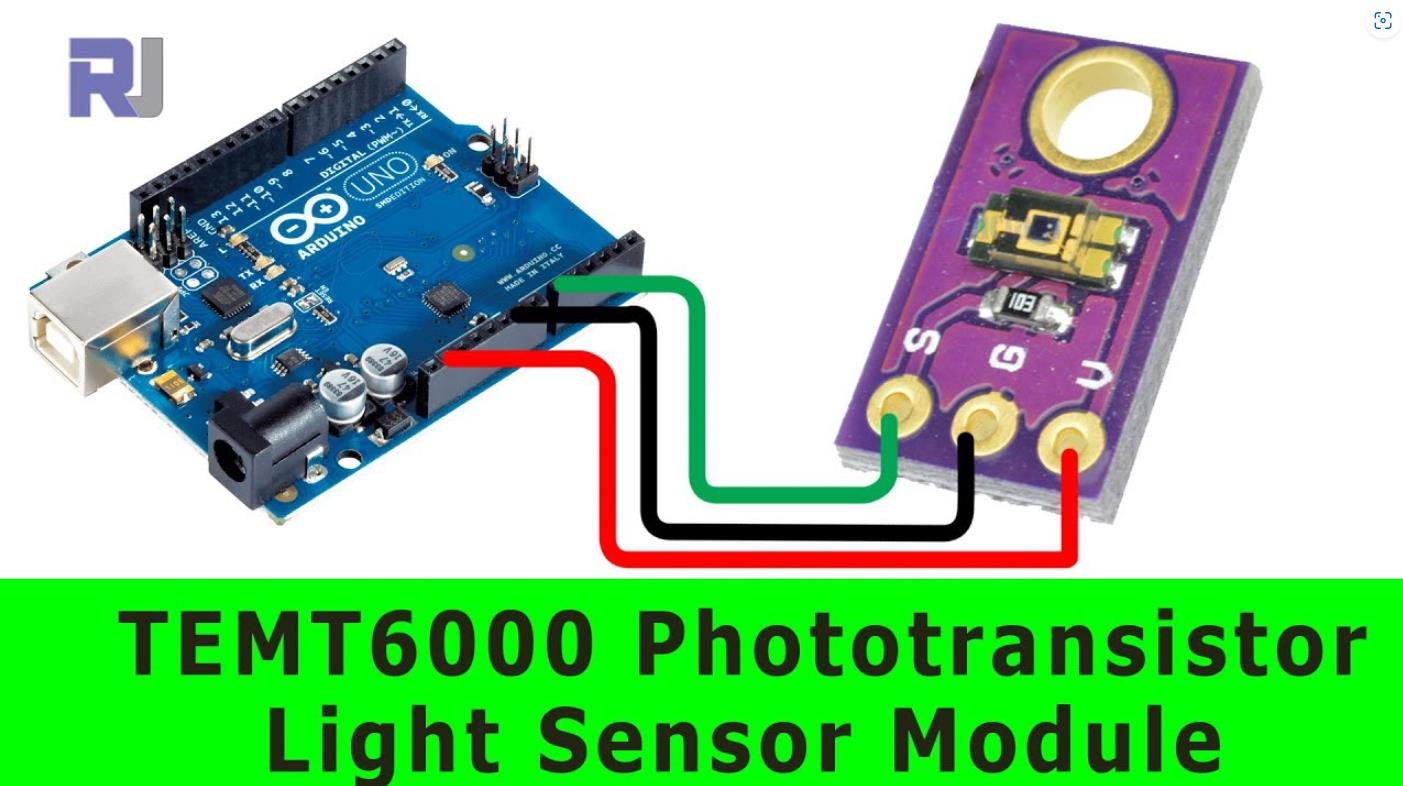

  实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
  项目之四：转换为 lux 单位后显示在 LCD 屏幕上
*/

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// 定义LCD地址和尺寸 (根据实际模块调整地址)
LiquidCrystal_I2C lcd(0x27, 16, 2);

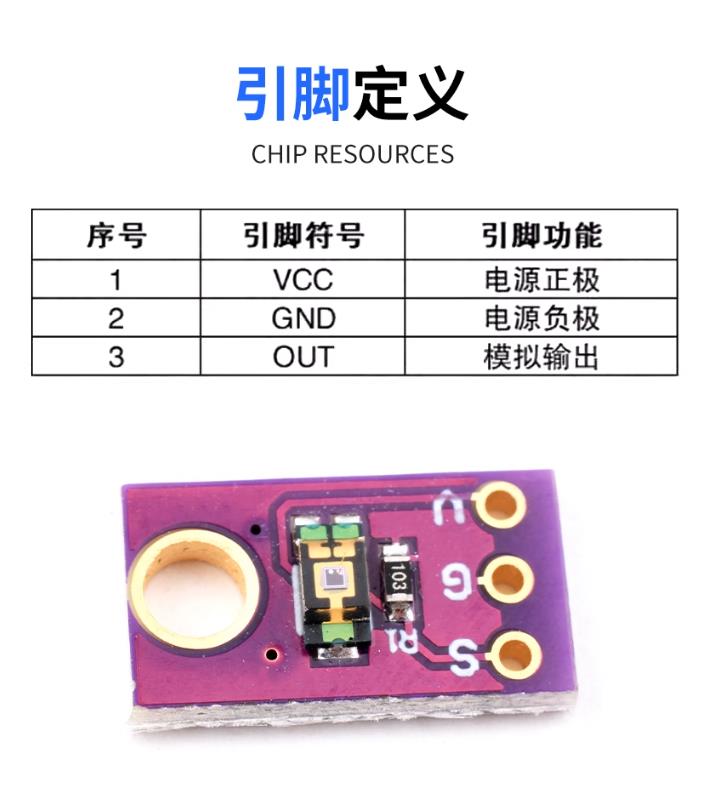

// 定义光敏传感器引脚
const int temt6000Pin = A0;

// 校准参数
const float voltageReference = 5.0;
const float sensitivity = 0.2;  // 单位: μA/lux
const int resistorValue = 10000;  // 上拉电阻值 (Ω)

void setup() {
  // 初始化I2C总线
  Wire.begin();

  // 初始化LCD
  lcd.init();
  lcd.backlight();  // 打开背光

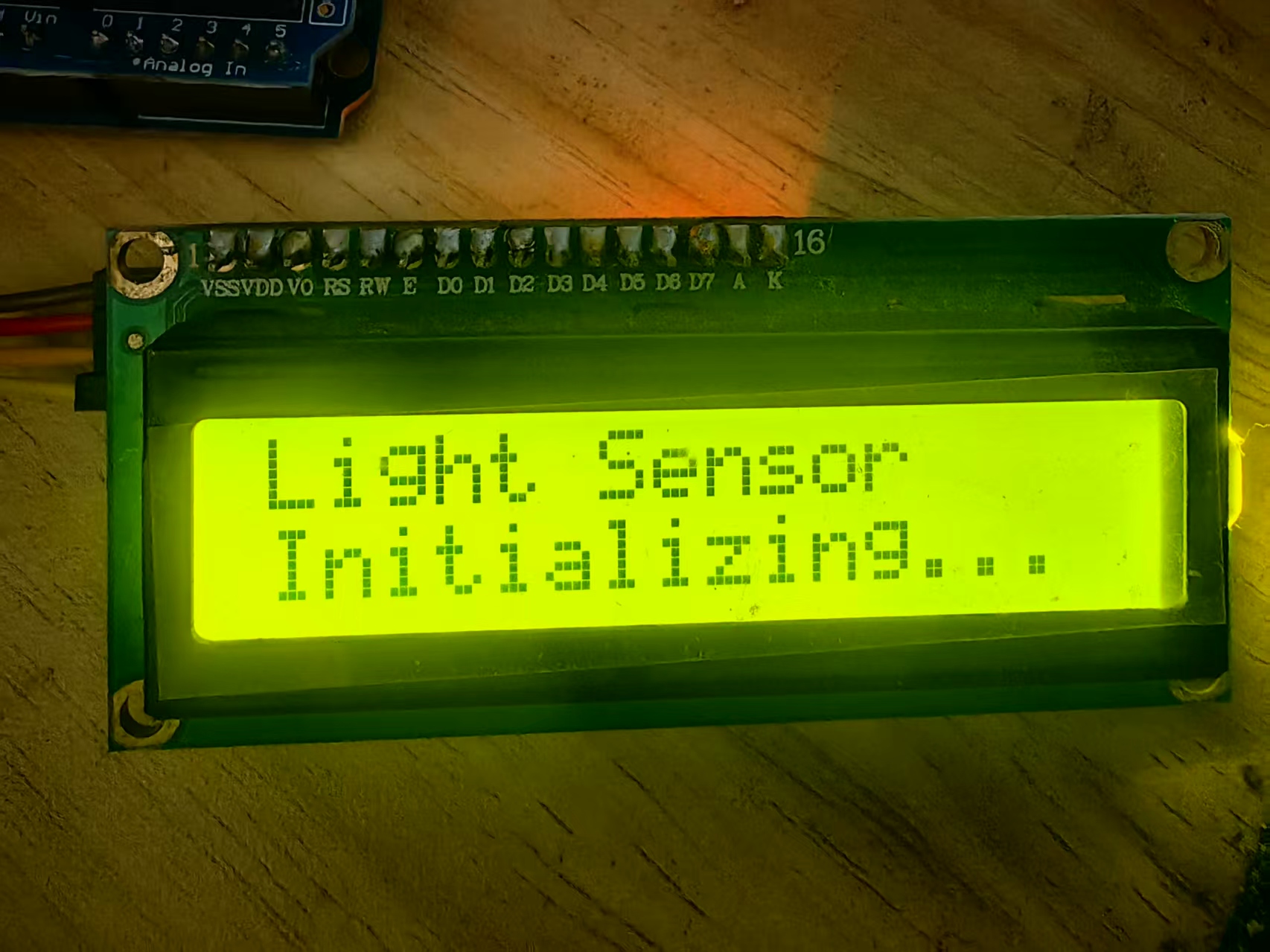

  // 显示初始化信息
  lcd.setCursor(0, 0);
  lcd.print("Light Sensor");
  lcd.setCursor(0, 1);
  lcd.print("Initializing...");

  delay(1000);  // 等待传感器稳定
}

void loop() {
  // 读取模拟值并转换为电压
  int sensorValue = analogRead(temt6000Pin);
  float voltage = sensorValue * (voltageReference / 1023.0);

  // 计算光强 (lux)
  float current = voltage / resistorValue;  // 单位: A
  float lightIntensity = (current * 1000000) / sensitivity;  // 转换为lux

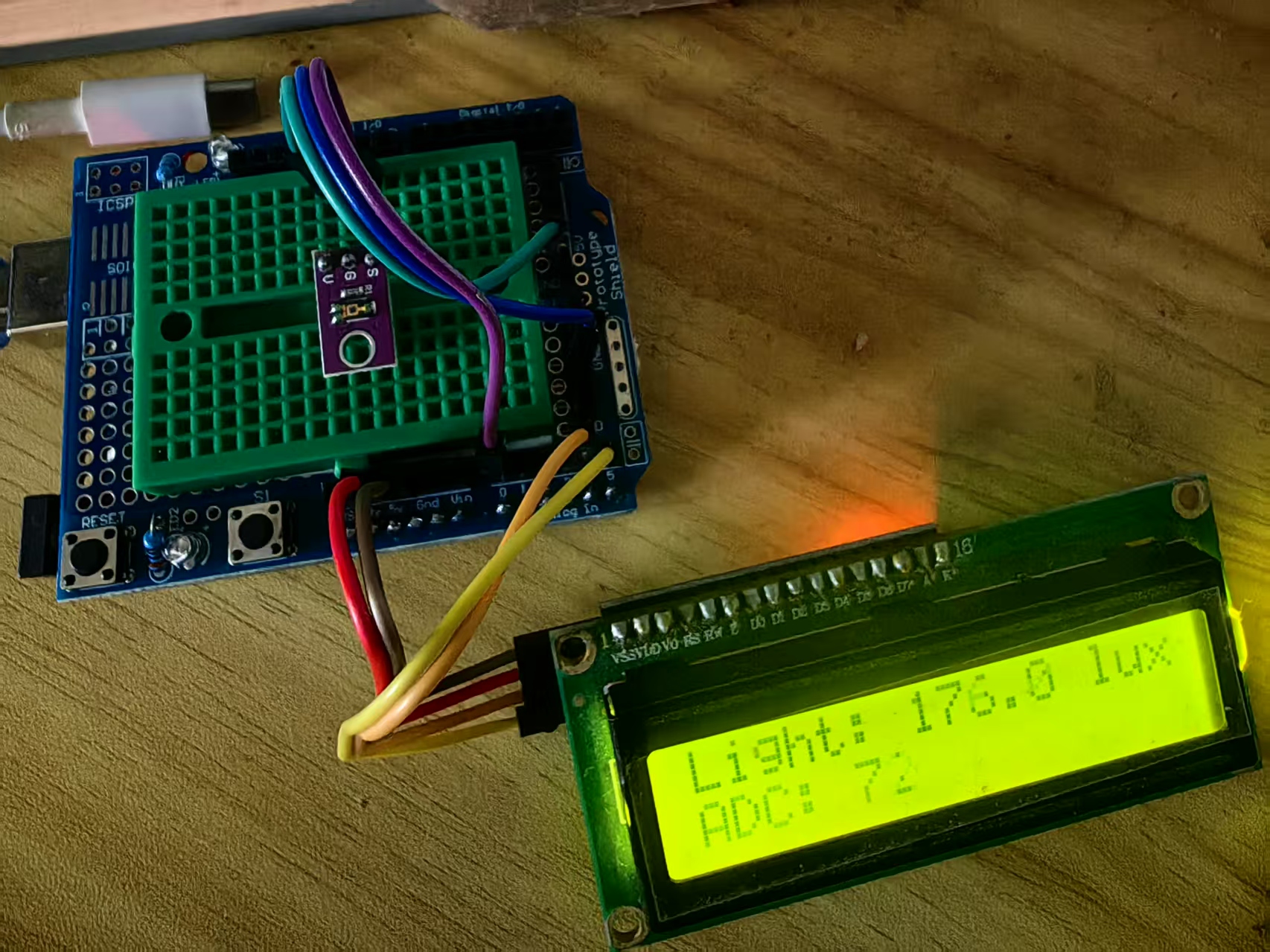

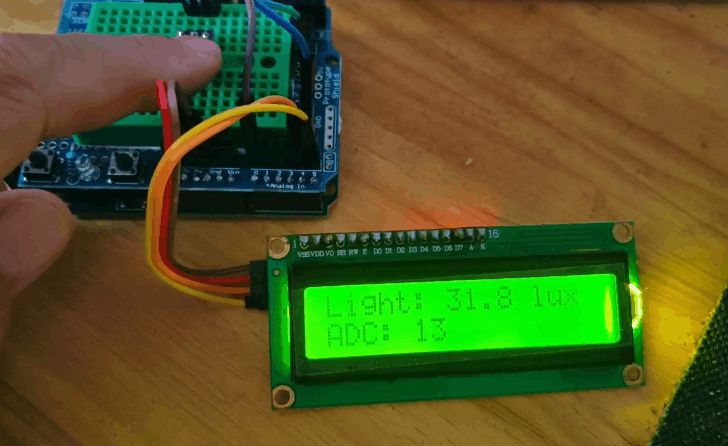

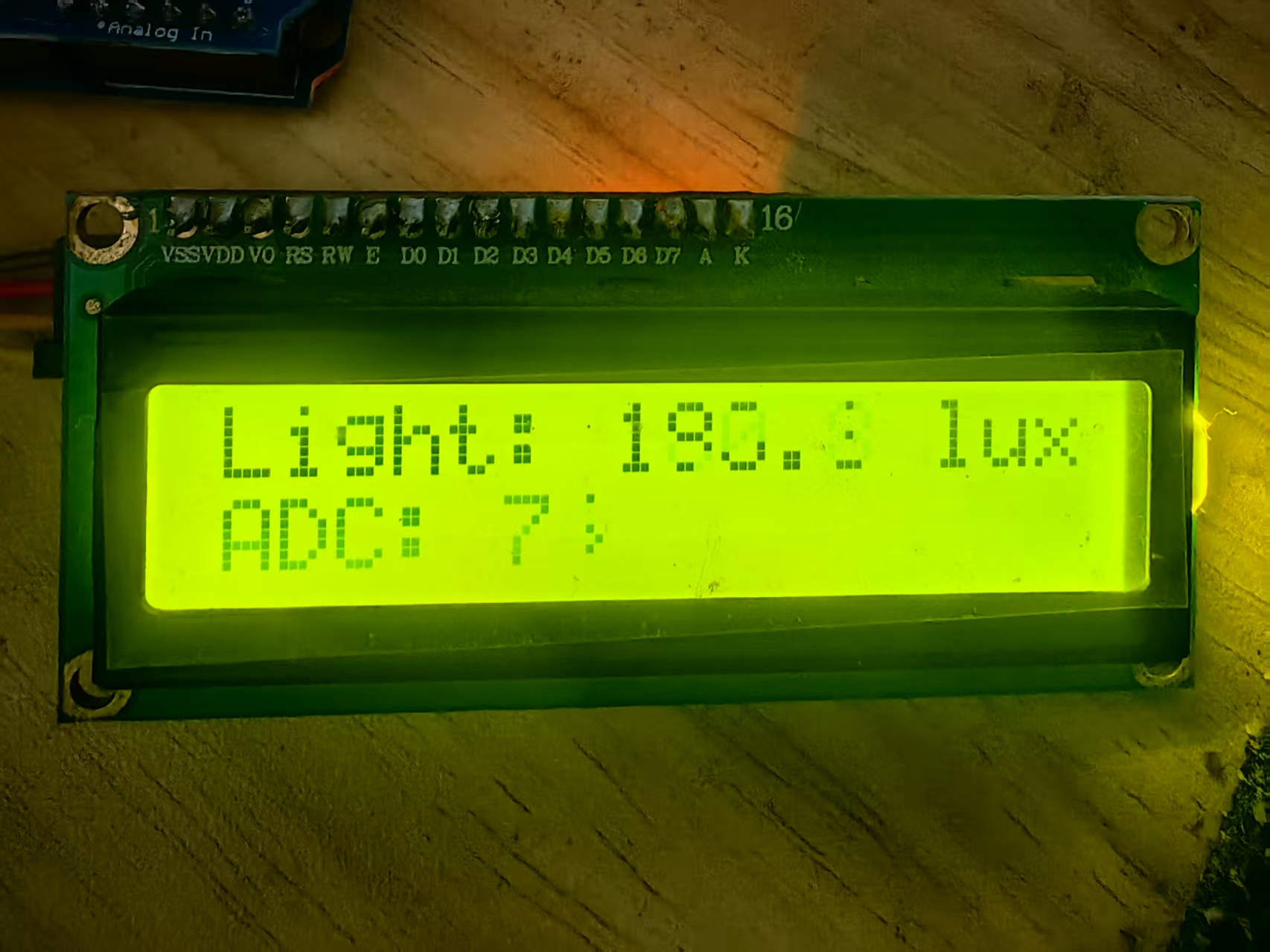

  // 显示光强值
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Light: ");

  // 格式化输出 (保留1位小数)
  if (lightIntensity < 1000) {
    lcd.print(lightIntensity, 1);
    lcd.print(" lux");
  } else {
    // 大数显示为科学计数法
    lcd.print(lightIntensity / 1000, 2);
    lcd.print(" klux");
  }

  // 显示原始ADC值
  lcd.setCursor(0, 1);
  lcd.print("ADC: ");
  lcd.print(sensorValue);

  delay(500);  // 更新频率
}
