37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

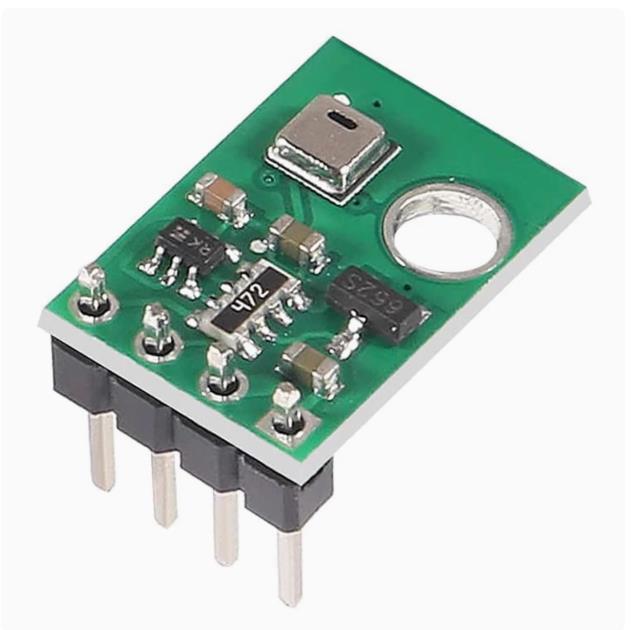

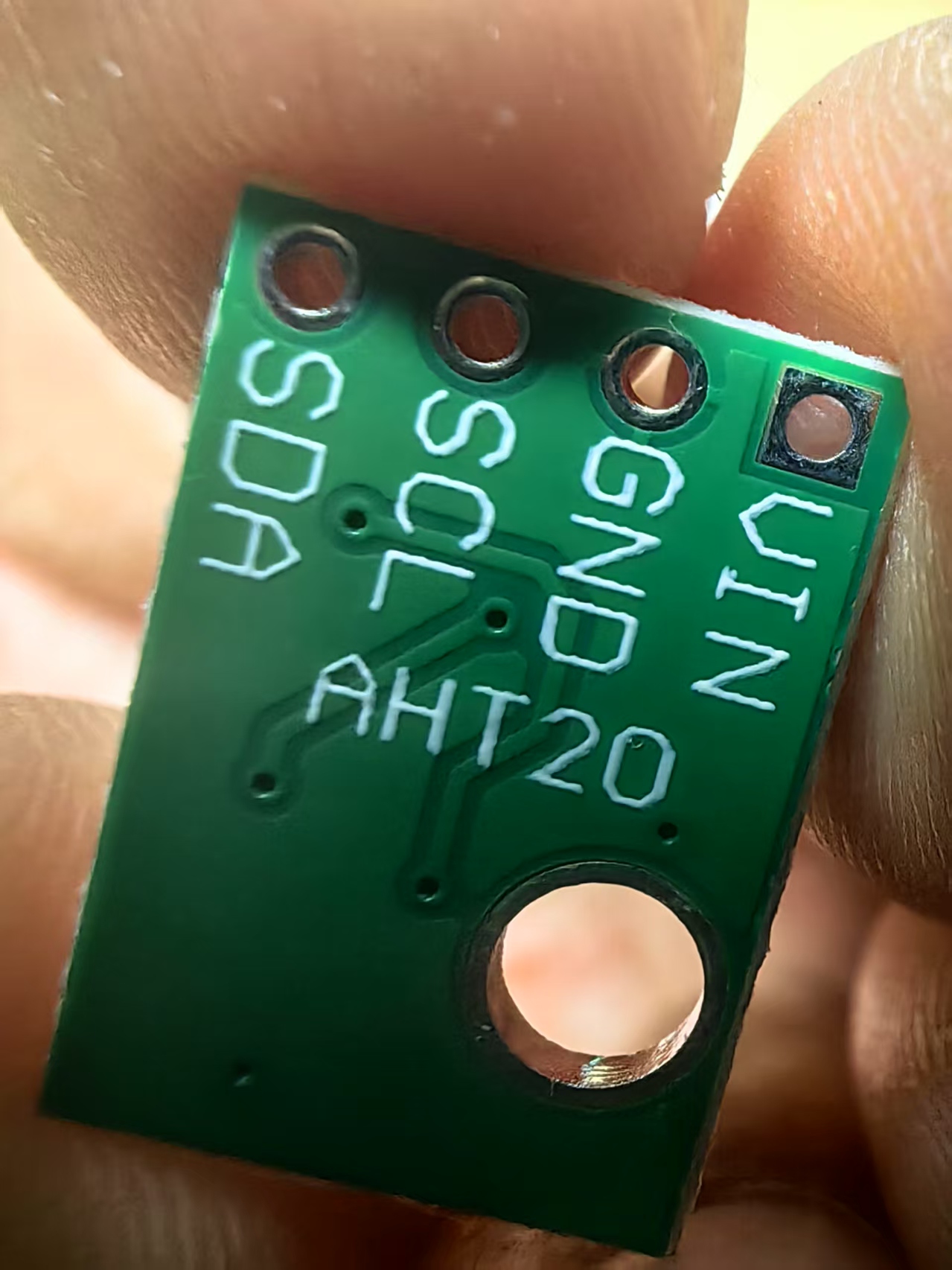

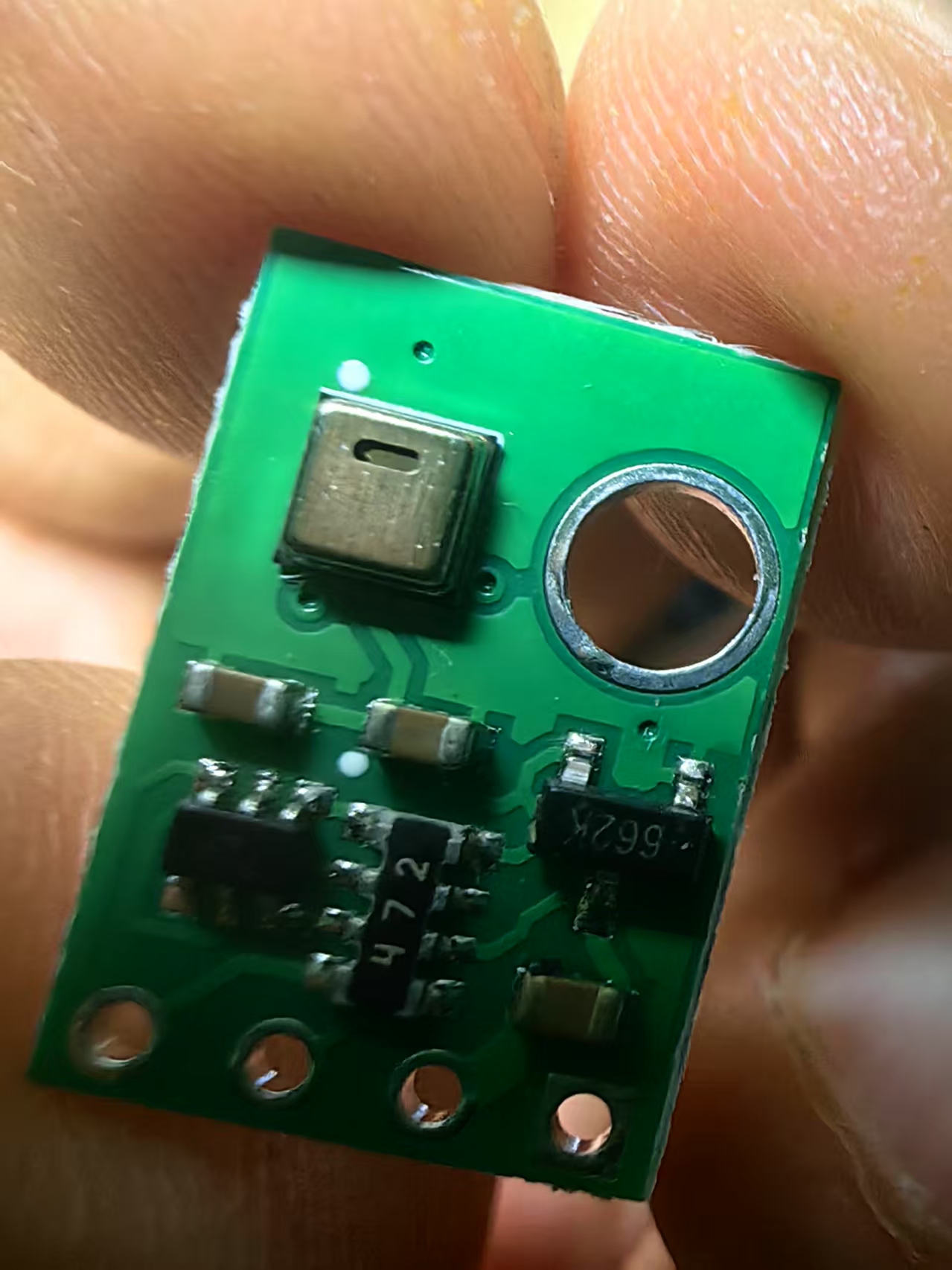

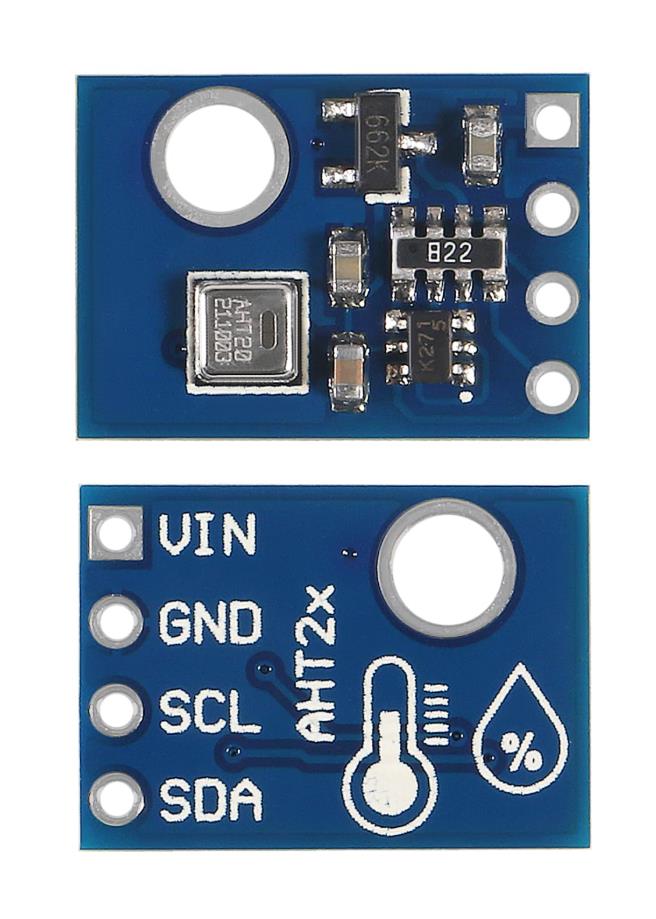

实验二百五十六：AHT20 温湿度传感器模块高精度湿度探头 DHT11升级款I2C**

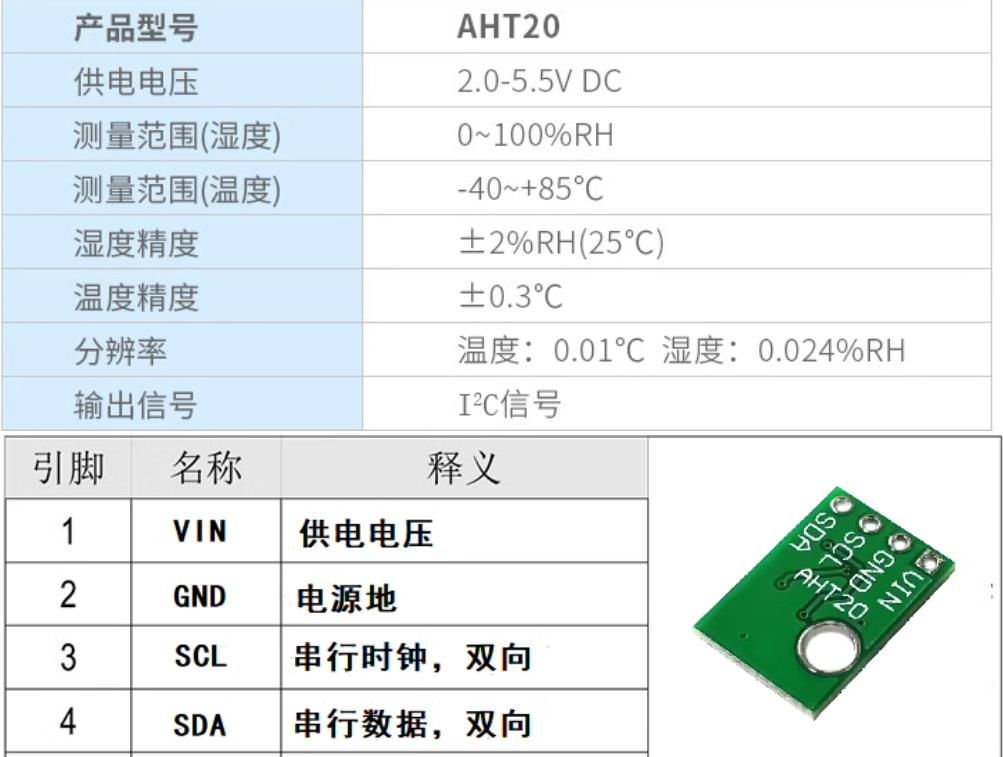

一、定义

AHT20 是一款 高精度、低功耗的数字温湿度传感器模块，采用 I2C 通信接口，支持同步测量环境温度（-40°C~85°C）和相对湿度（0% RH~100% RH），精度分别为 ±0.3°C 和 ±3% RH（25°C 时），适用于物联网（IoT）、智能家居、环境监测等场景。

二、核心功能

高精度测量：
- 内置 24 位 ADC，支持温度和湿度同步采集，数据刷新率约 0.5Hz（默认模式）。
- 自带校准功能，出厂预校准，无需额外标定。
低功耗设计：
- 休眠模式电流低至 5μA，适合电池供电设备（如气象站、传感器节点）。
I2C 通信：
- 标准 I2C 协议（100kHz/400kHz），默认从机地址 0x38（可通过硬件修改）。
数据输出：
- 原始数据为 32 位二进制（湿度 12 位 + 温度 12 位 + 状态位），需通过公式转换为实际物理值。

三、应用场景

智能家居：温湿度自动调节（如空调、加湿器联动）。
环境监测：温室大棚、仓储物流（实时监控温湿度异常）。
穿戴设备：运动手环 / 手表（结合湿度判断人体出汗状态）。
工业控制：设备机柜散热系统（根据温度启动风扇）。

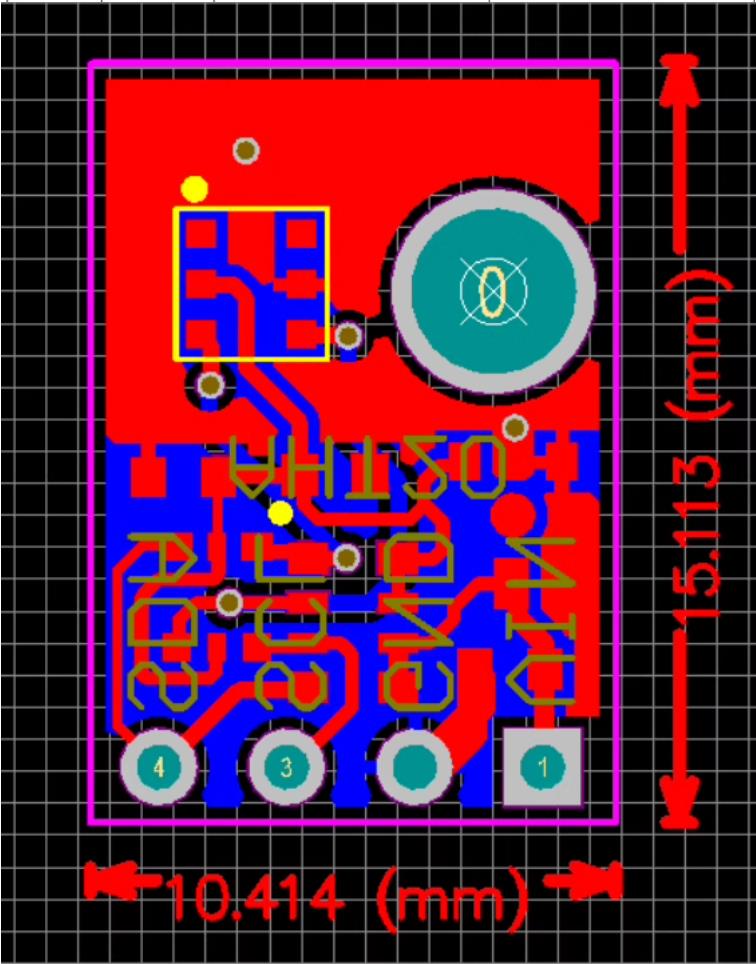

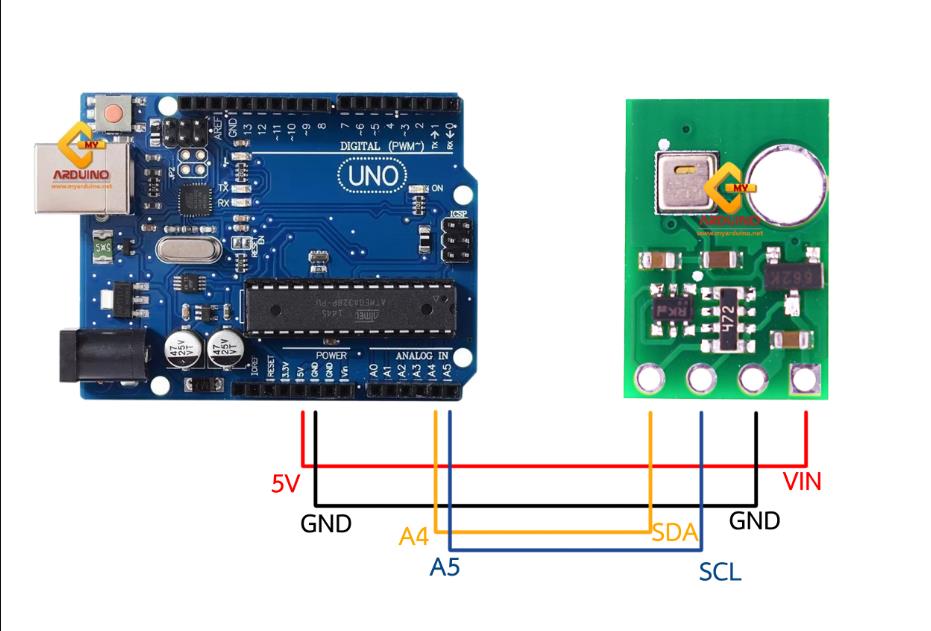

实验模块接线示意图

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块高精度湿度探头 DHT11升级款I2C
项目之一：使用Adafruit_AHTX0.h库读取温湿度

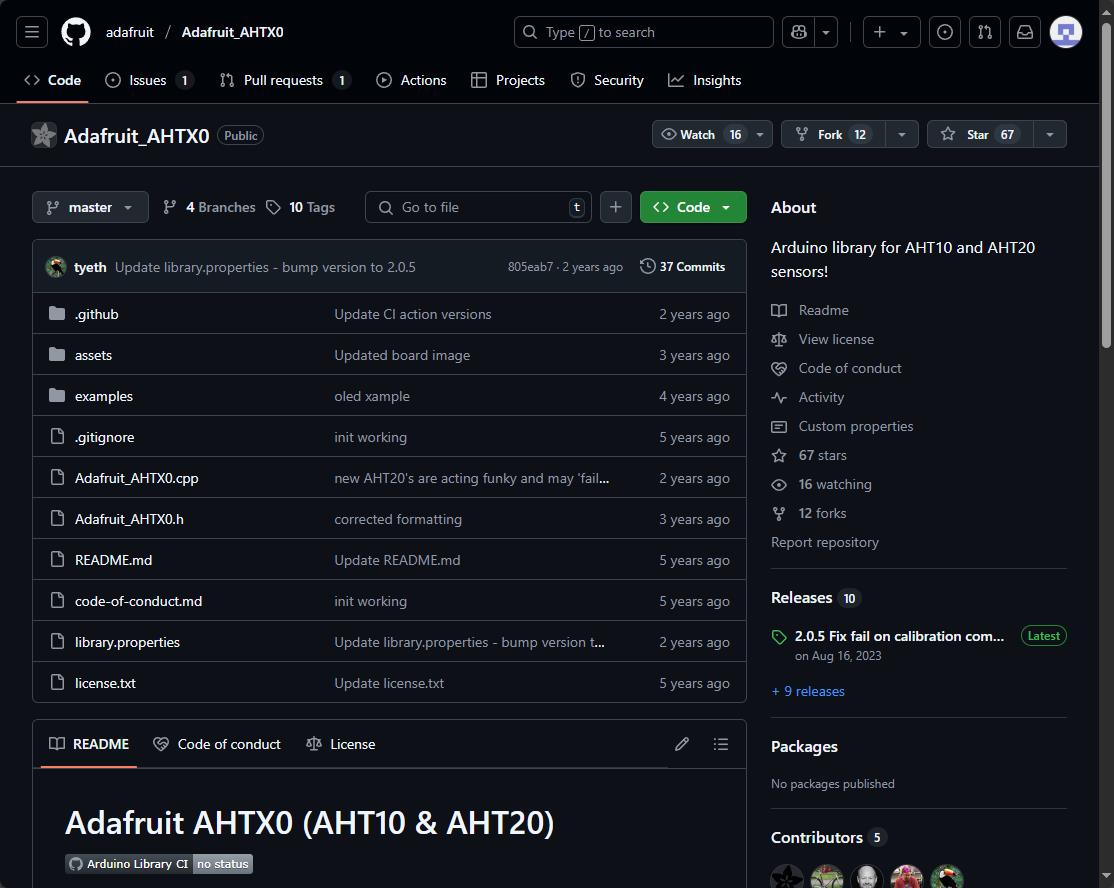

安装Adafruit_AHTX0.h库（https://github.com/adafruit/Adafruit_AHTX0/tree/master）

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块高精度湿度探头 DHT11升级款I2C
项目之一：使用Adafruit_AHTX0.h库读取温湿度

实验开源代码

代码

/*
 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十六：AHT20 温湿度传感器模块 高精度湿度探头 DHT11升级款I2C
  项目之一：使用Adafruit_AHTX0.h库读取温湿度
*/

// 引入 Adafruit AHTX0 传感器库
#include <Adafruit_AHTX0.h>

// 创建 AHT 传感器对象
Adafruit_AHTX0 aht;

void setup() {
  Serial.begin(115200); // 初始化串口通信，波特率设为 115200
  Serial.println("Adafruit AHT10/AHT20 demo!"); // 输出调试信息

  // 检测传感器是否连接成功
  if (!aht.begin()) {
    Serial.println("未找到 AHT 传感器，请检查接线！");
    while (1) delay(10); // 如果未检测到传感器，则进入死循环
  }

  Serial.println("成功找到 AHT10 或 AHT20 传感器！");
}

void loop() {
  // 创建温湿度数据对象
  sensors_event_t humidity, temp;

  // 读取传感器数据并填充 temp 和 humidity 变量
  aht.getEvent(&humidity, &temp);

  // 输出温度数据到串口监视器
  Serial.print("温度: ");
  Serial.print(temp.temperature);
  Serial.println(" °C");

  // 输出湿度数据到串口监视器
  Serial.print("湿度: ");
  Serial.print(humidity.relative_humidity);
  Serial.println("% RH");

  delay(500); // 每 500 毫秒更新一次数据
}

代码简单解读

使用 Adafruit AHTX0 库读取 AHT10/AHT20 传感器的温湿度数据，并通过串口显示结果。以下是核心逻辑：

1、初始化传感器：

aht.begin(); 检测传感器是否连接成功，如果未找到传感器，会提示错误并停止执行。

2、读取温湿度数据：

aht.getEvent(&humidity, &temp); 获取当前环境的温度 (°C) 和湿度 (%RH)。

3、串口输出：

Serial.print(temp.temperature); 输出温度数据。

Serial.print(humidity.relative_humidity); 输出湿度数据。

4、循环读取：

每 500 毫秒更新一次数据，使监测更加实时。

这样，可以用这个代码来实时监测环境温度和湿度，适用于智能温控、气象站、智能家居等应用。

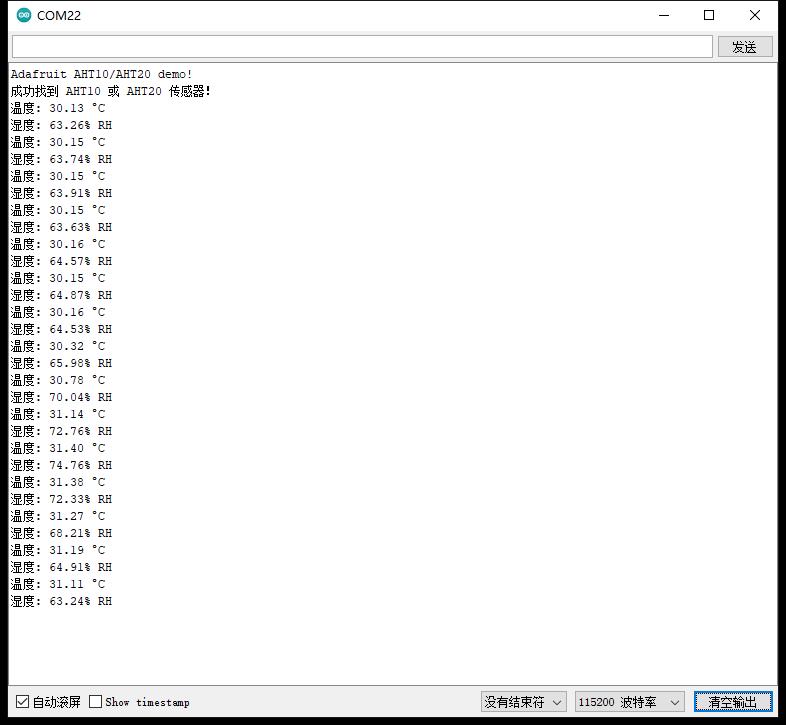

实验串口返回情况

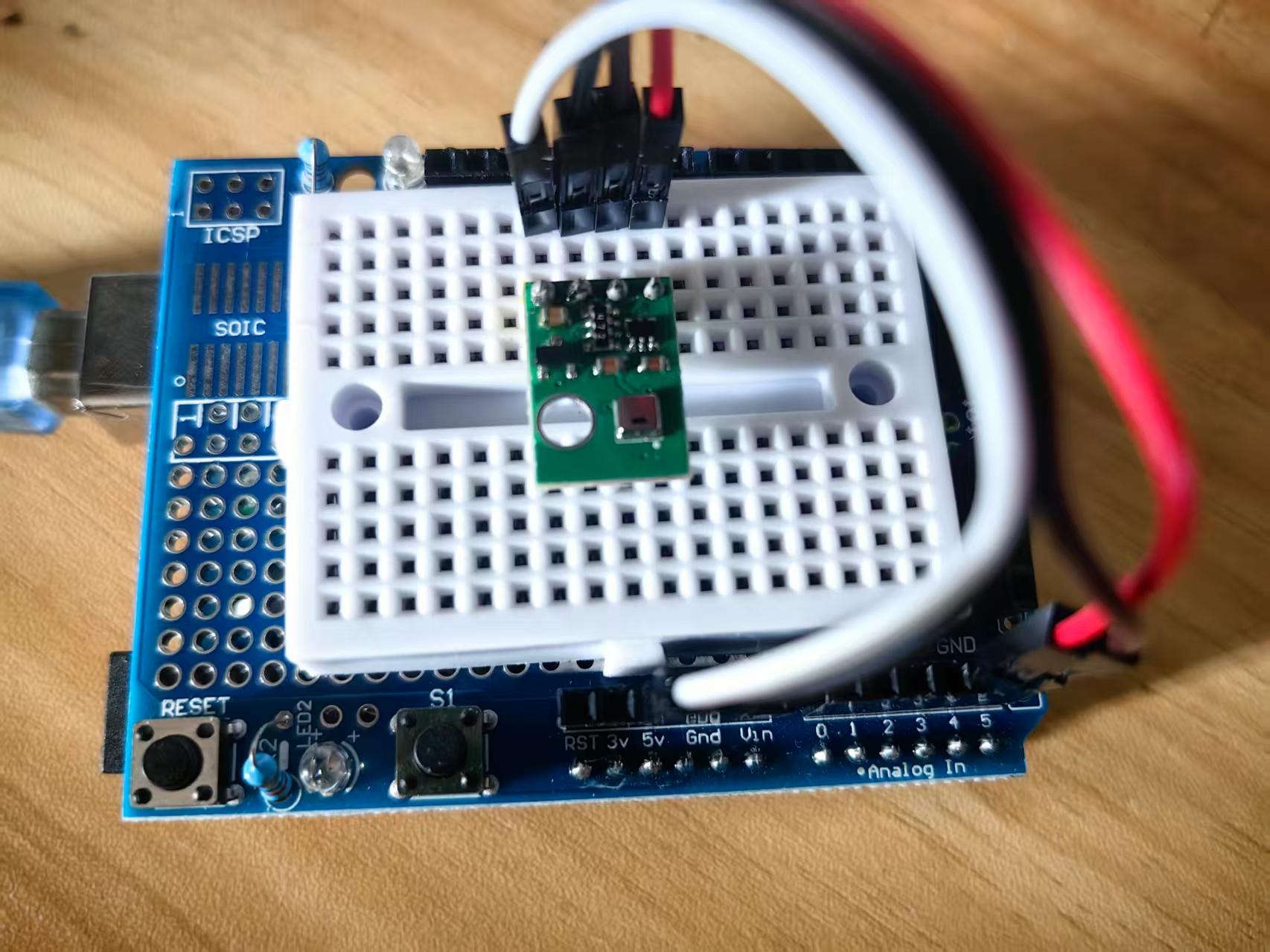

实验场景图
