实验二百五十五：TEMT6000环境光传感器可见光模拟光照强度检测模块/智能家居
项目之二：读取电压值并将其转换为毫伏 (mV) 和伏 (V) 进行显示

实验开源代码

代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
  项目之二：读取电压值并将其转换为 毫伏 (mV) 和 伏 (V) 进行显示
*/

#define light A0 // 定义输入引脚

void setup() {
  Serial.begin(9600); // 初始化串口通信
}

void loop() {
  int Lvalue = analogRead(light); // 读取光照值
  int mVolt = map(Lvalue, 0, 1023, 0, 5000); // 将读取值映射至 0 - 5000mV
  float volt = (double)mVolt / 1000; // 毫伏转换为伏

  // 输出数据
  Serial.print(mVolt);
  Serial.print("mV ");
  Serial.print(volt, 3);
  Serial.println("V ");

  delay(1000); // 延时 1 秒
}

代码解读

用于读取 TEMT6000 光敏传感器的电压值，并将其转换为毫伏 (mV) 和伏 (V) 进行显示。以下是代码的核心逻辑：

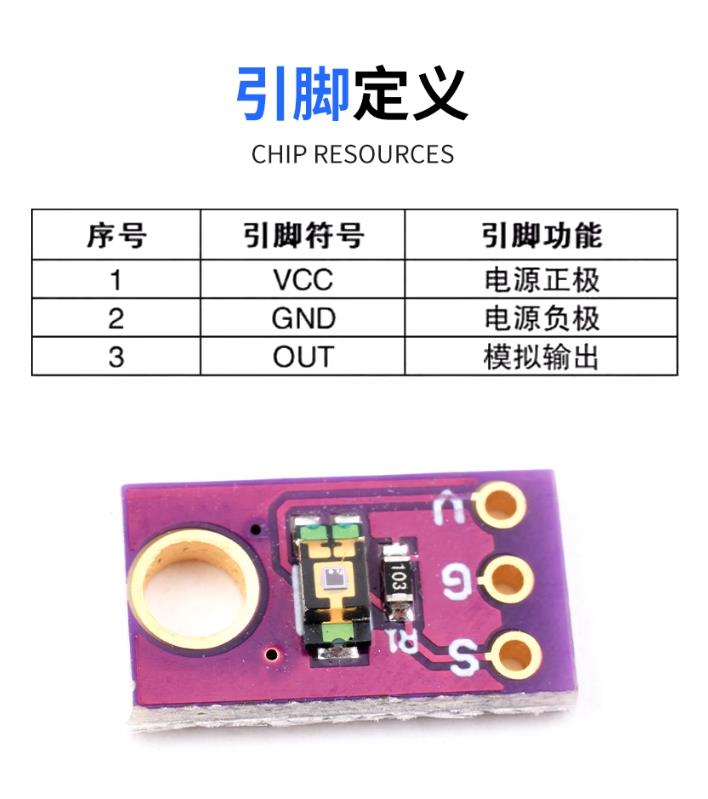

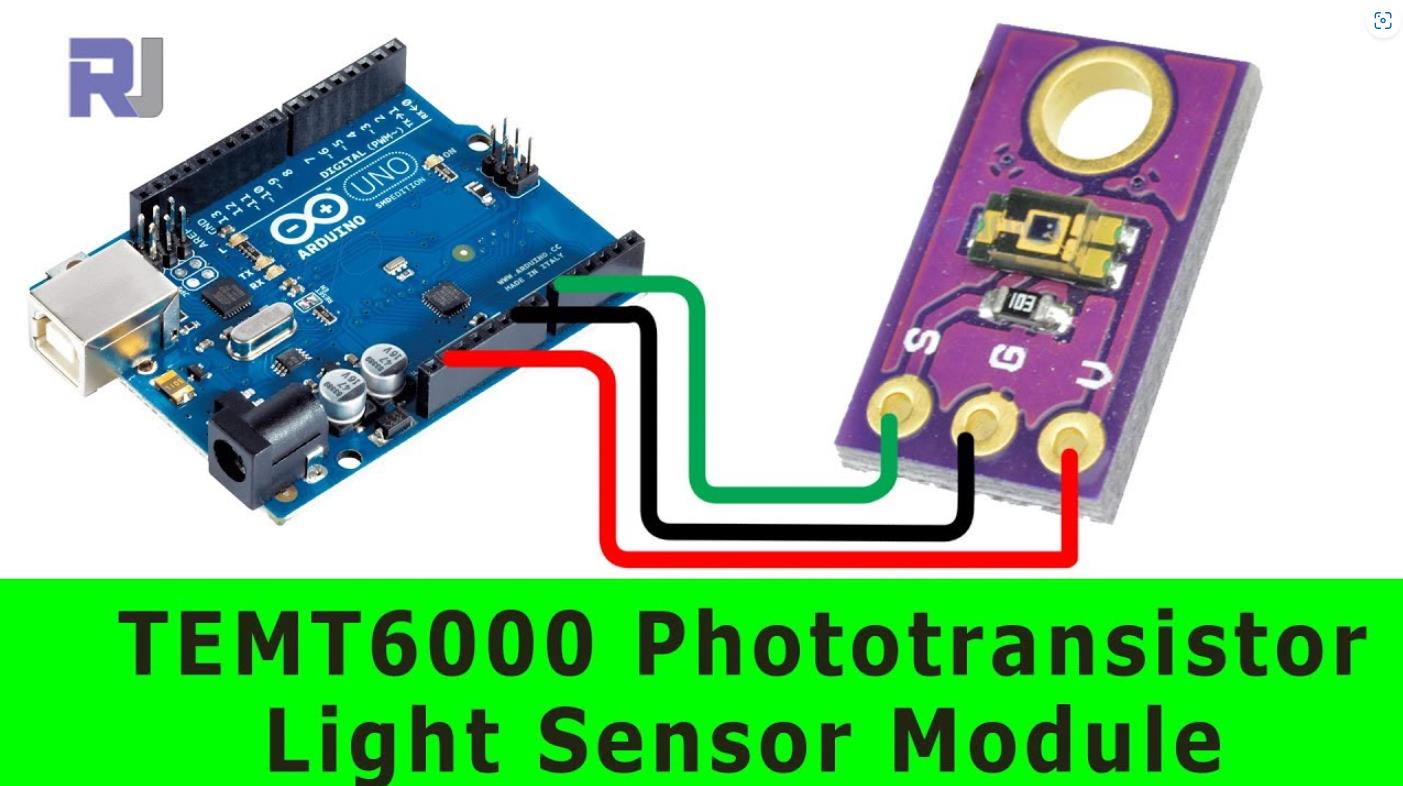

1、定义输入引脚：#define light A0 将 TEMT6000 的 S 引脚连接到 A0（模拟输入）。

2、初始化串口通信：

Serial.begin(9600); 设置 9600 波特率，以便与电脑串口监视器通信。

3、循环读取光照值：

analogRead(light); 获取传感器的模拟值（范围 0 - 1023）。

map(Lvalue, 0, 1023, 0, 5000); 映射读取值到 0 - 5000 毫伏（Arduino 的模拟输入电压通常是 5V）。

float volt = (double)mVolt / 1000; 转换毫伏为伏，单位更加直观。

4、数据输出到串口：

Serial.print(mVolt); 先打印毫伏数值。

Serial.print("mV "); 打印单位。

Serial.print(volt, 3); 以 3 位小数输出电压值。

Serial.println("V "); 结束当前数据行。

5、延时：

delay(1000); 让程序暂停 1 秒，避免数据输出过快。

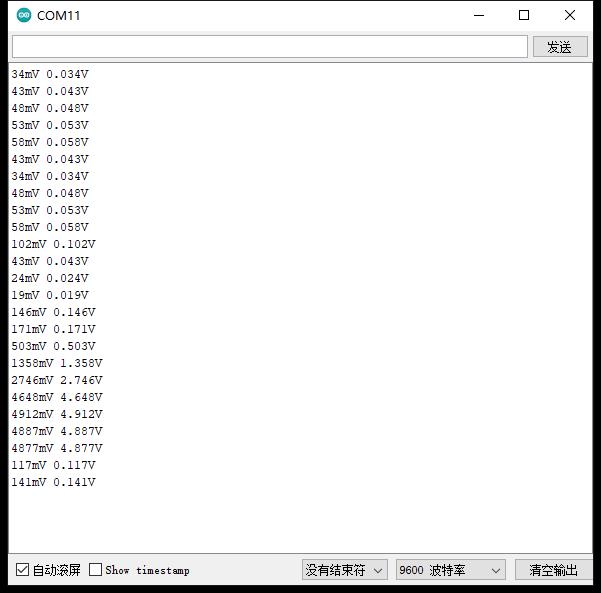

实验串口返回情况

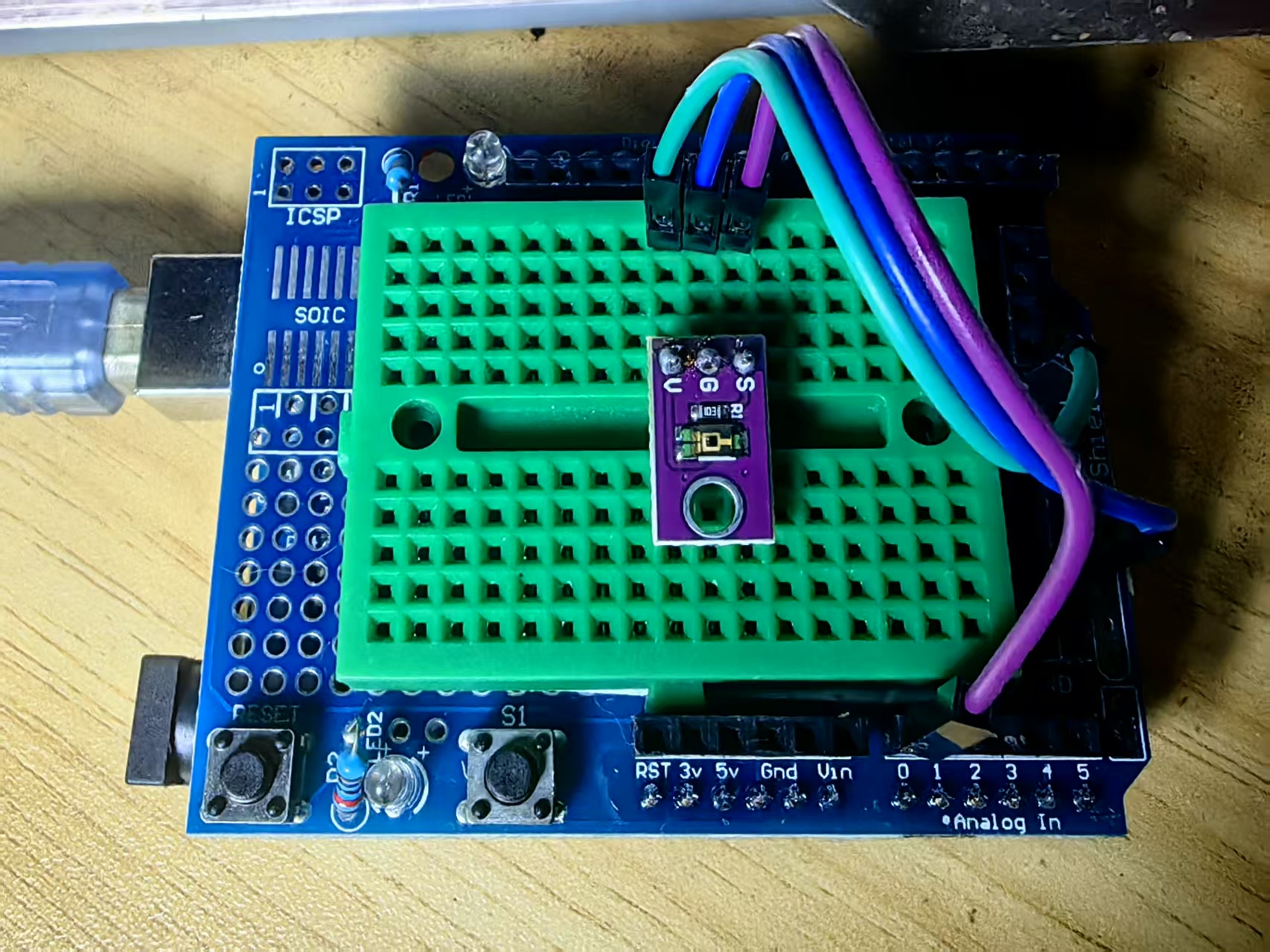

实验场景图
