Beetle 树莓派RP2350-PWM调制二线制风扇 中等

本文目标是使用两个按键，结合RP2350的PWM输出功能实现对二线制风扇进行调速，程序设计的重点在于RP2350的外部中断和PWM输出功能，硬件设计重点为二线制风扇的驱动电路。本文会依次介绍RP2350的外部中断和PWM输出，然后介绍二线制风扇的驱动电路原理，文末附上源代码。

1、RP2350的外部中断功能：

外部中断是一种硬件机制，允许外部事件打断CPU当前正在执行的程序，转而去执行一段预先定义好的中断服务程序，执行完毕后再返回到原来的任务继续执行。在RP2350中，外部中断可以让系统对外部事件做出快速响应，比如按键触发等场景。

2、RP2350的PWM输出功能：

PWM是一种通过控制信号的脉冲宽度来调节输出信号平均功率的技术。RP2350的PWM通过改变输出信号的平均电压，从而实现对二线制风扇的驱动电路的开关调节。

3、二线制风扇的驱动电路：

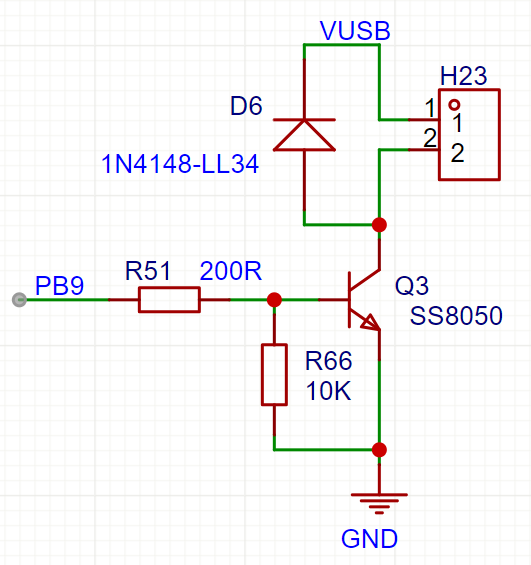

其原理图如下图所示。PB9表示RP2350的PWM输出引脚，当该引脚为高电平时，Q3三极管导通，风扇接口的H23的2号引脚接地，此时风扇的正负极回路导通，风扇开始转动；当为低电平时，Q3三极管截至，H23的导通回路被阻断，风扇停止转动。当达到一定的开关频率时，风扇在每个周期内时开时关，开的时间占比小时风扇转速慢，开的占比大时风扇转速快。此外，由于风扇是磁性元件，D6二极管提供了一个回流路径，保证风扇关闭时的安全；VUSB为风扇标识的额定电压。

电路图或接线图说明：

• 1、风扇的正极接Beetle 树莓派RP2350开发板的VCC正极，风扇的负极接三极管的集电极，三极管的基极通过一个200R的电阻与RP2350开发板的GPIO9引脚相连，三极管的发射级连接到RP2350开发板的GND引脚 。
• 2、增加按键的一端连接到RP2350的GPIO0引脚，另一端连接到GND。
• 3、减小按键的一端连接到RP2350的GPIO4引脚，另一端连接到GND。如图：

  实现效果，按下增加按键，风扇开始转动，多次按下增加按键风扇转速会变快；按下减小按键，风扇转速会减弱，直至多次按下后停止。

  源代码：

源代码已经放在百度网盘了，如果有需要可以下载：通过网盘分享的文件：sketch_apr30a.zip
链接: https://pan.baidu.com/s/1AjQgnCeksYpH_r7sH3tiDg?pwd=ary9 提取码: ary9 复制这段内容后打开百度网盘手机App，操作更方便哦
大小之后2K，百度云再压缩速度也不会太慢的哈哈哈。
