【花雕学编程】Arduino动手做(249)---ESP32+GC9A01之在显示屏上动态循环显示 7 种交通标志 简单

头像 驴友花雕 2025.04.26 11 0

00 (2).jpg
10 (1).jpg

  【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)

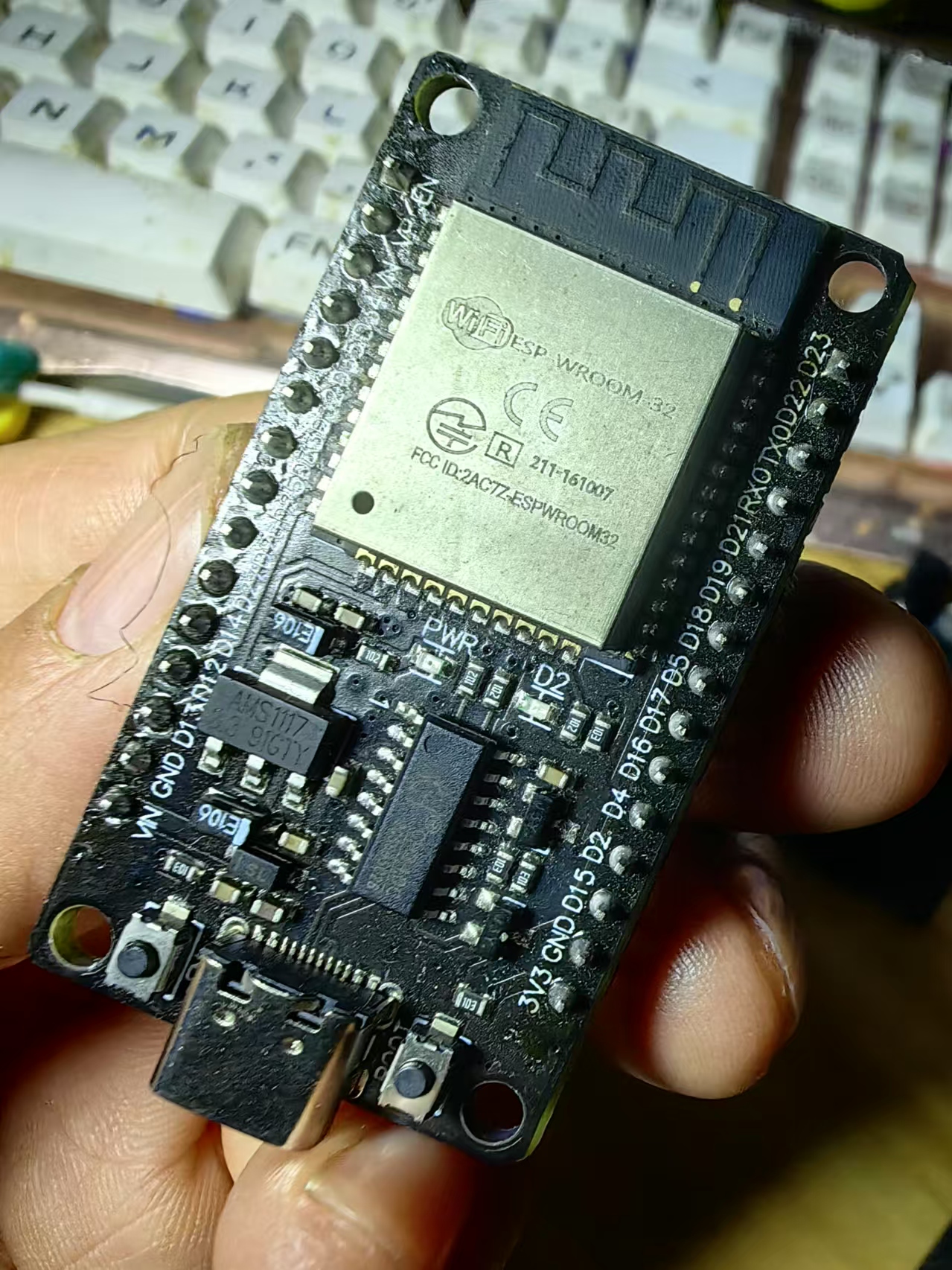

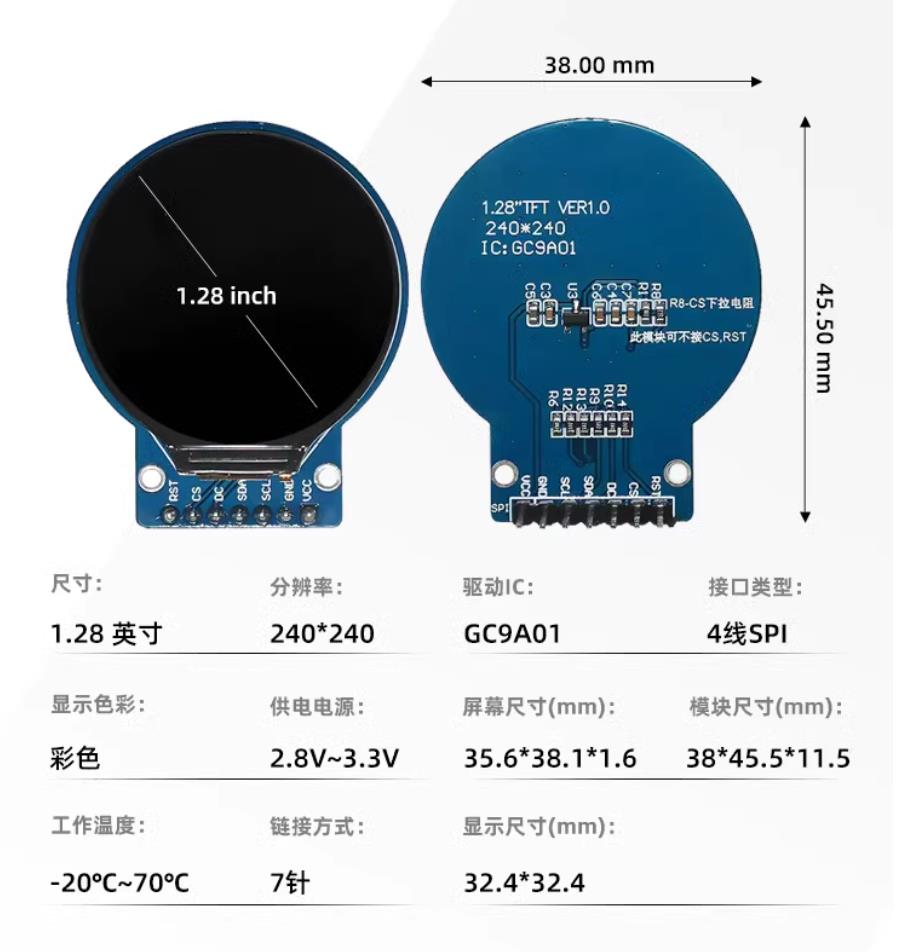

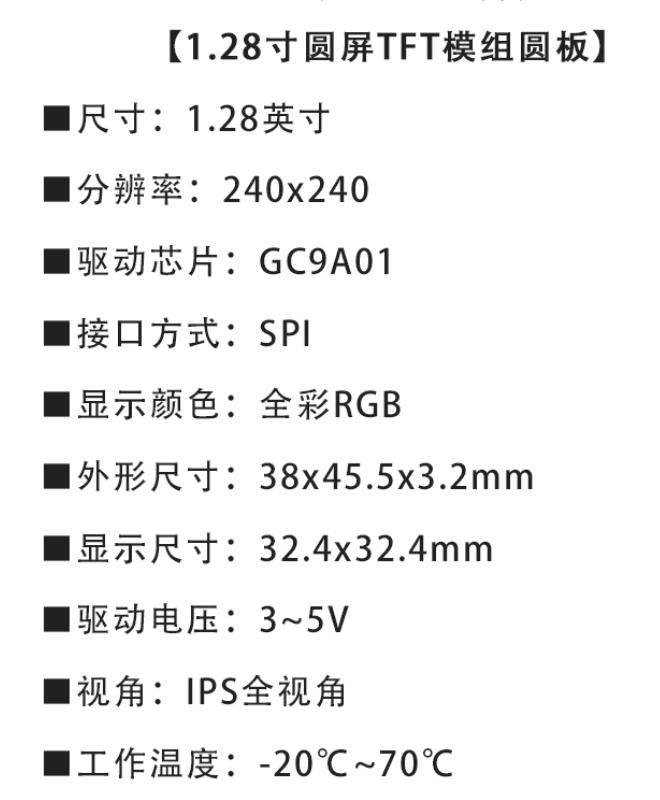

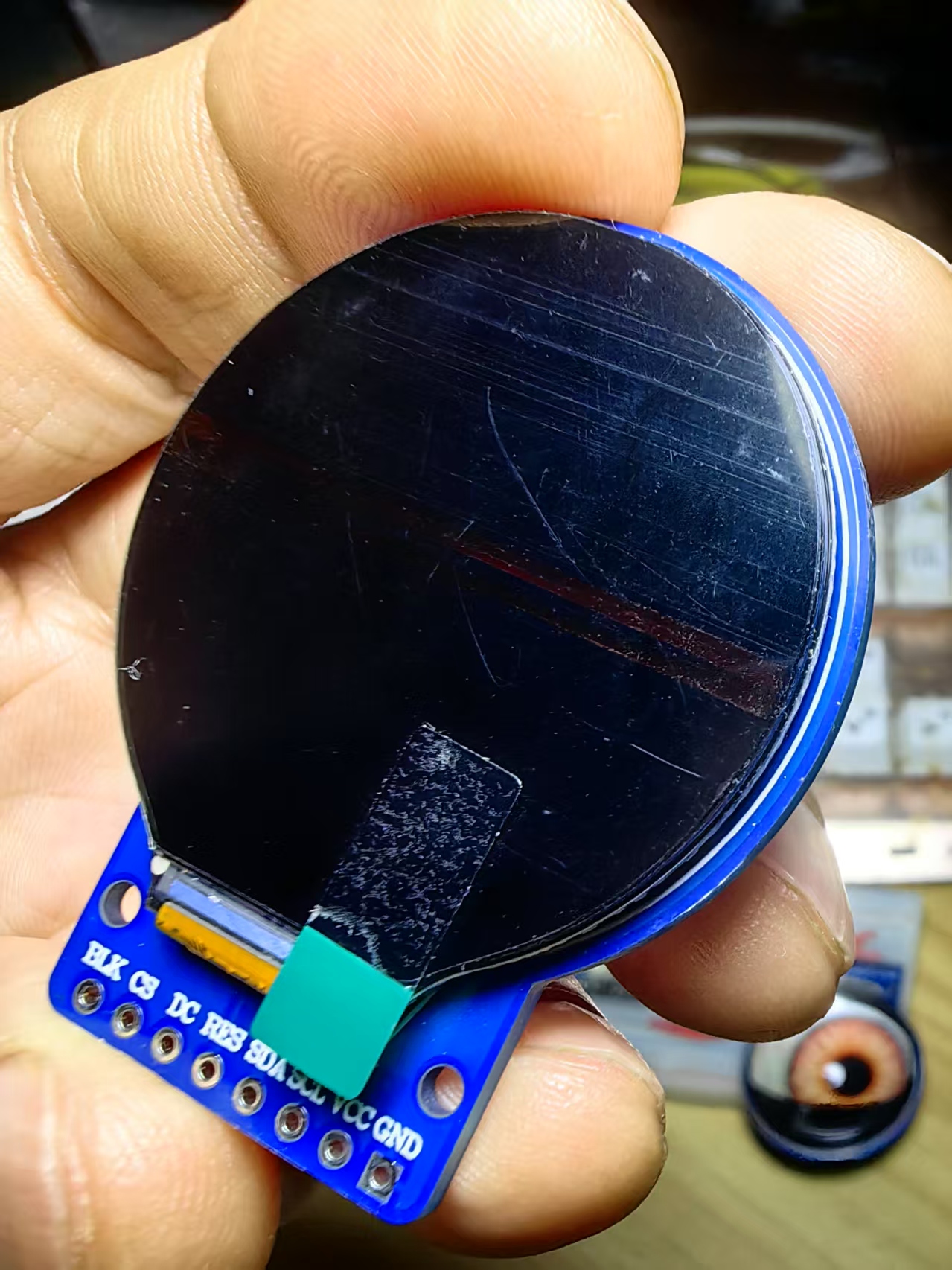

 实验二百四十九:1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
 项目之一百三十:ESP32+GC9A01之在显示屏上动态循环显示 7 种交通标志

实验开源代码



代码
/*
  【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)
  实验二百四十九:1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百三十:ESP32+GC9A01之在显示屏上动态循环显示 7 种交通标志
*/

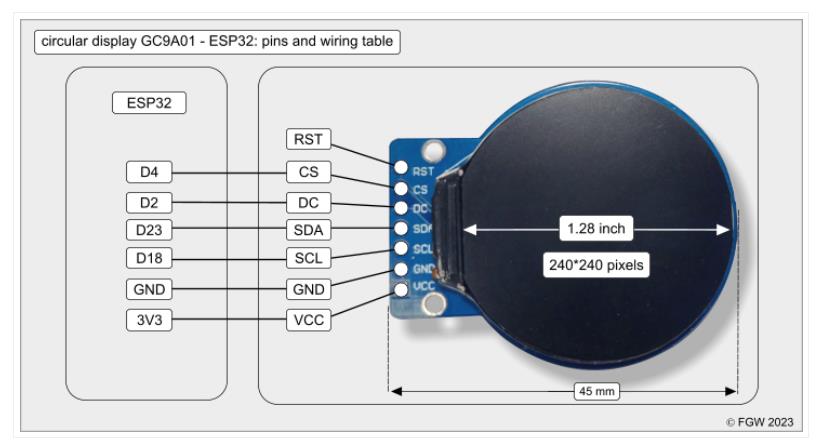

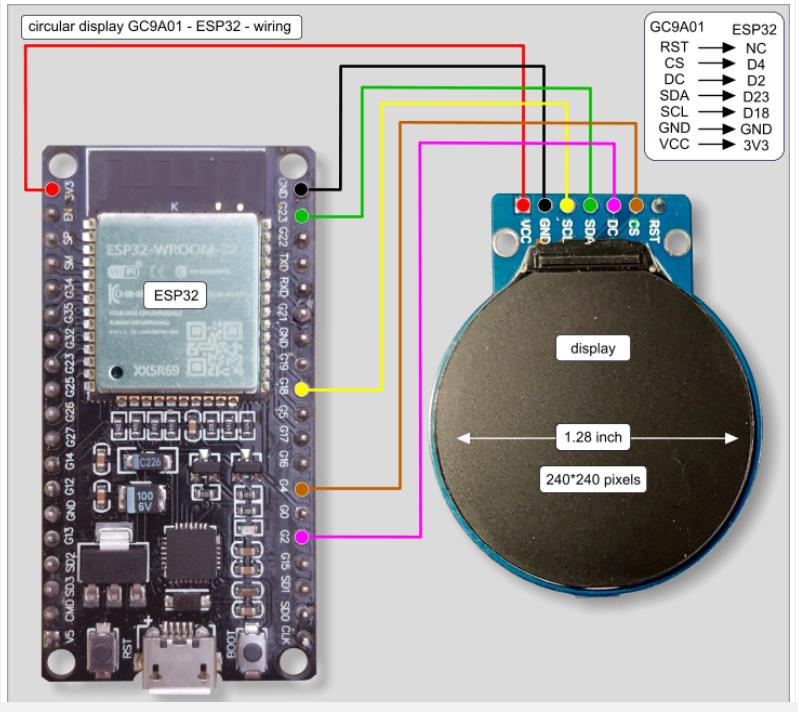

//       GC9A01---------- ESP32
//       RST ------------ NC(复位引脚,此处未连接)
//       CS ------------- D4(片选引脚,连接到ESP32的D4引脚)
//       DC ------------- D2(数据/命令选择引脚,连接到ESP32的D2引脚)
//       SDA ------------ D23 (green)(主数据输出引脚,连接到ESP32的D23引脚,绿色线)
//       SCL ------------ D18 (yellow)(时钟信号引脚,连接到ESP32的D18引脚,黄色线)
//       GND ------------ GND(接地引脚,连接到ESP32的接地端)
//       VCC -------------3V3(电源引脚,连接到ESP32的3.3V电源)

#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI();
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define REFRESH_INTERVAL 2000 // 每 2 秒刷新一次

int currentSign = 0;
unsigned long lastUpdate = 0;

void setup() {
    tft.init();
    tft.setRotation(2);
    tft.fillScreen(TFT_BLACK);
    randomSeed(analogRead(0));
}

void loop() {
    if (millis() - lastUpdate > REFRESH_INTERVAL) {
        lastUpdate = millis();
        showTrafficSign();
    }
}

/**
 * 显示不同的交通标志
 */
void showTrafficSign() {
    tft.fillScreen(TFT_BLACK);

    switch (currentSign) {
        case 0: drawSpeedLimit(); break;
        case 1: drawStopSign(); break;
        case 2: drawNoEntry(); break;
        case 3: drawYieldSign(); break;
        case 4: drawTrafficLight(); break;
        case 5: drawRightTurn(); break;
        case 6: drawLeftTurn(); break;
    }

    currentSign = (currentSign + 1) % 7; // 轮换显示标志
}

/**
 * 画限速标志
 */
void drawSpeedLimit() {
    tft.fillCircle(120, 120, 60, TFT_WHITE);
    tft.drawCircle(120, 120, 65, TFT_RED);
    tft.drawCircle(120, 120, 70, TFT_RED);
    tft.setTextColor(TFT_BLACK, TFT_WHITE);
    tft.setTextSize(6);
    tft.setTextDatum(MC_DATUM);
    tft.drawString("120", 120, 120);
}

/**
 * 画停车标志
 */
void drawStopSign() {
    tft.fillScreen(TFT_RED);
    tft.setTextColor(TFT_WHITE, TFT_RED);
    tft.setTextSize(6);
    tft.setTextDatum(MC_DATUM);
    tft.drawString("STOP", 120, 120);
}

/**
 * 画禁止通行标志
 */
void drawNoEntry() {
    tft.fillCircle(120, 120, 60, TFT_RED);
    tft.fillRect(80, 110, 80, 20, TFT_WHITE);
}

/**
 * 画让行标志
 */
void drawYieldSign() {
    tft.fillTriangle(120, 60, 60, 180, 180, 180, TFT_WHITE);
    tft.drawTriangle(120, 60, 60, 180, 180, 180, TFT_RED);
    tft.setTextColor(TFT_BLACK, TFT_WHITE);
    tft.setTextSize(4);
    tft.setTextDatum(MC_DATUM);
    tft.drawString("YIELD", 120, 120);
}

/**
 * 画红绿灯
 */
void drawTrafficLight() {
    tft.fillRect(90, 80, 60, 120, TFT_DARKGREY);
    tft.fillCircle(120, 100, 15, TFT_RED);
    tft.fillCircle(120, 140, 15, TFT_YELLOW);
    tft.fillCircle(120, 180, 15, TFT_GREEN);
}

/**
 * 画右转标志
 */
void drawRightTurn() {
    tft.fillCircle(120, 120, 60, TFT_BLUE);  // 蓝色圆形背景
    tft.fillTriangle(100, 140, 140, 140, 120, 100, TFT_WHITE); // 右转箭头
    tft.fillRect(120, 140, 20, 30, TFT_WHITE); // 箭头尾部
}

/**
 * 画左转标志
 */
void drawLeftTurn() {
    tft.fillCircle(120, 120, 60, TFT_BLUE);  // 蓝色圆形背景
    tft.fillTriangle(140, 140, 100, 140, 120, 100, TFT_WHITE); // 左转箭头
    tft.fillRect(100, 140, 20, 30, TFT_WHITE); // 箭头尾部
}

这段代码在 ESP32 TFT 显示屏 上动态循环显示 7 种交通标志 🚦✨,每 2 秒自动更新,让屏幕不断变化,模拟真实交通指示系统。


核心逻辑
1️⃣ 切换不同的标志 → 每 2 秒自动更新 交通标志
2️⃣ 绘制不同交通符号 → 例如 限速、停车、禁止通行、让行、红绿灯、转向箭头
3️⃣ 使用 switch 选择标志 → 轮流调用 不同的绘制函数
4️⃣ 颜色匹配真实标志 → 红色限速框、蓝色方向标志、红绿灯信号


最终效果
🚗 屏幕上动态显示 7 种交通指示牌
🔄 每 2 秒自动切换,形成完整交通系统
🎨 仿真道路标志,适用于显示和模拟项目

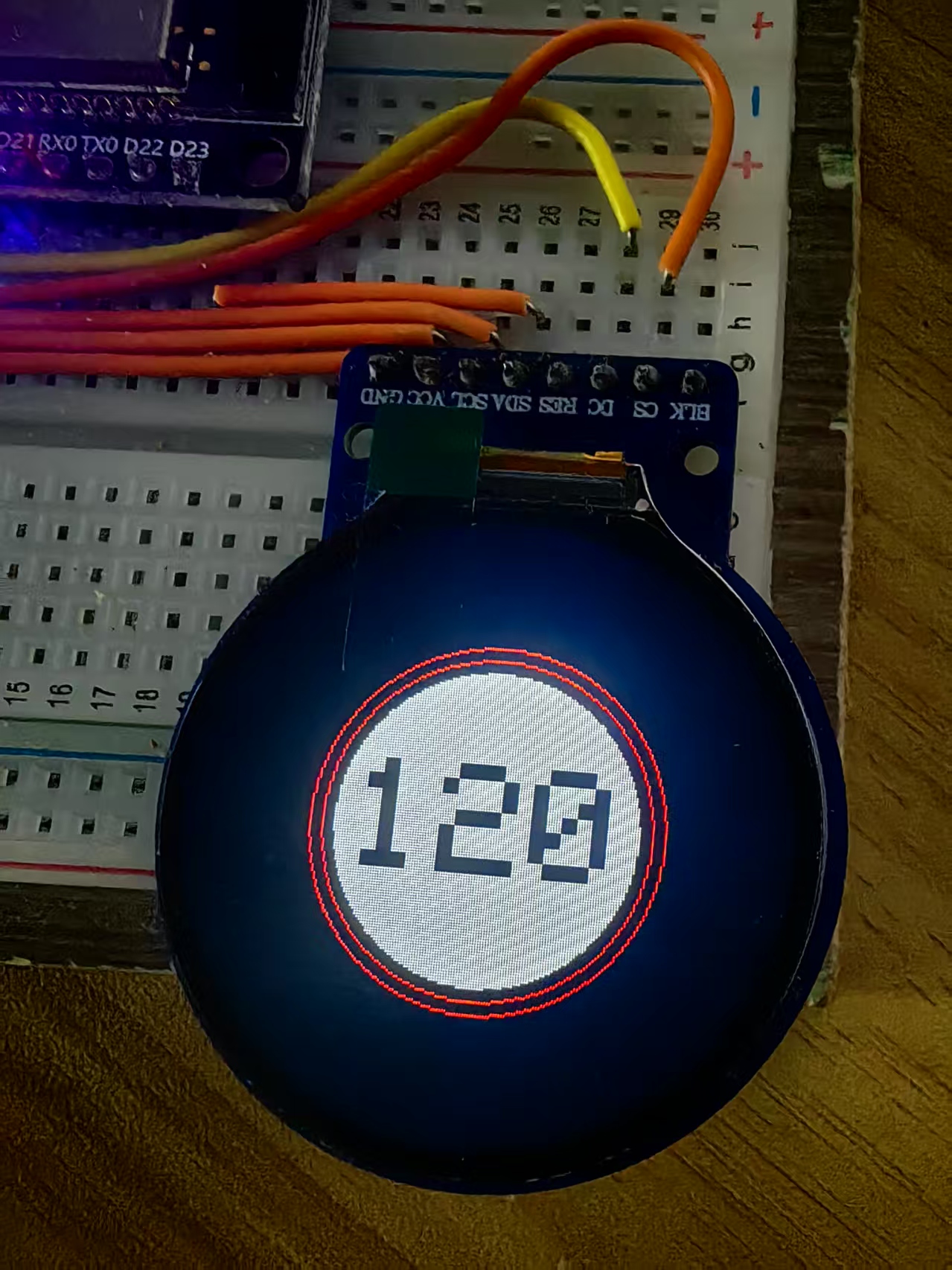

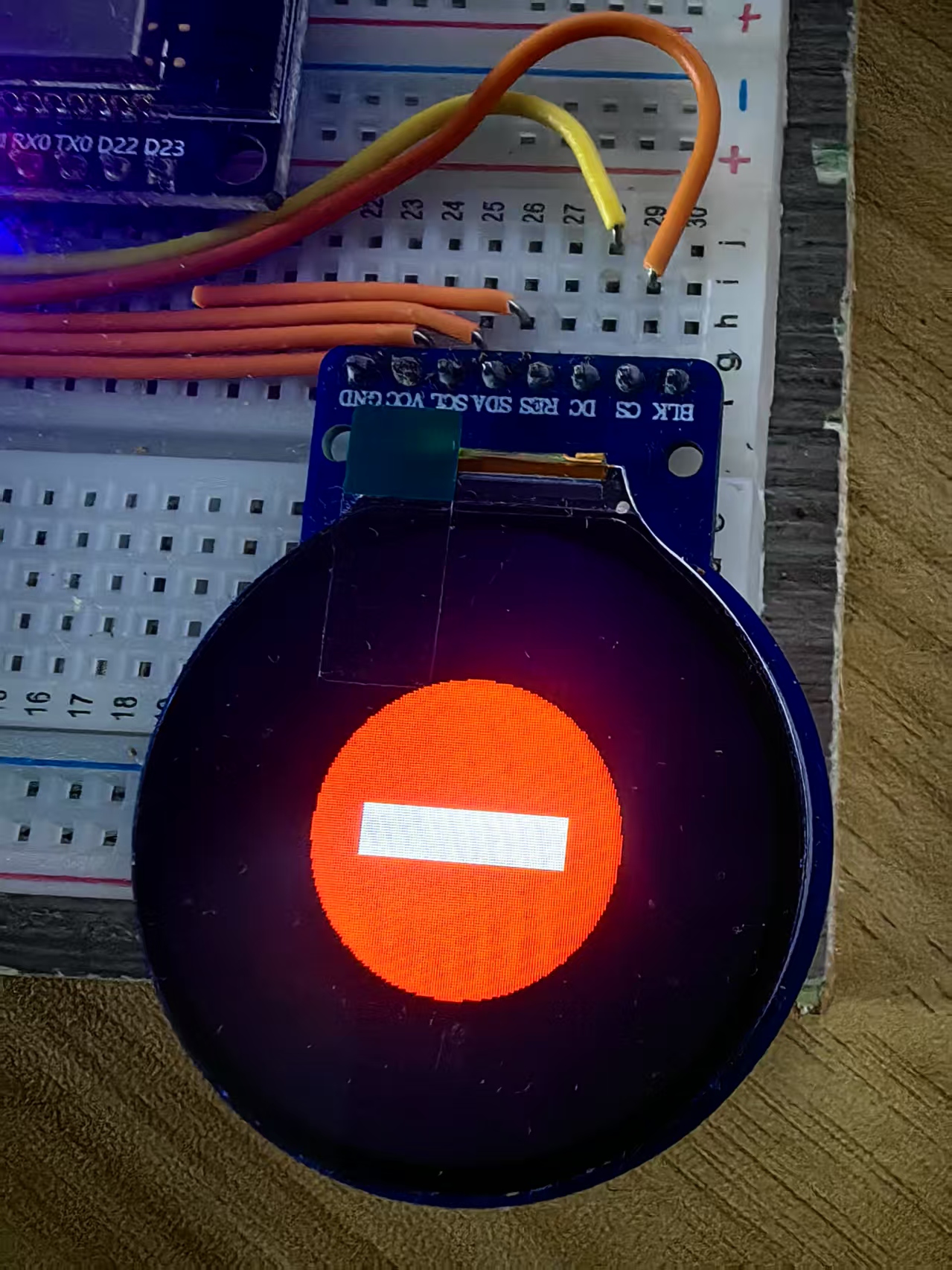

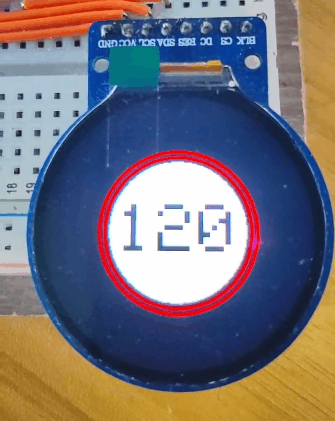

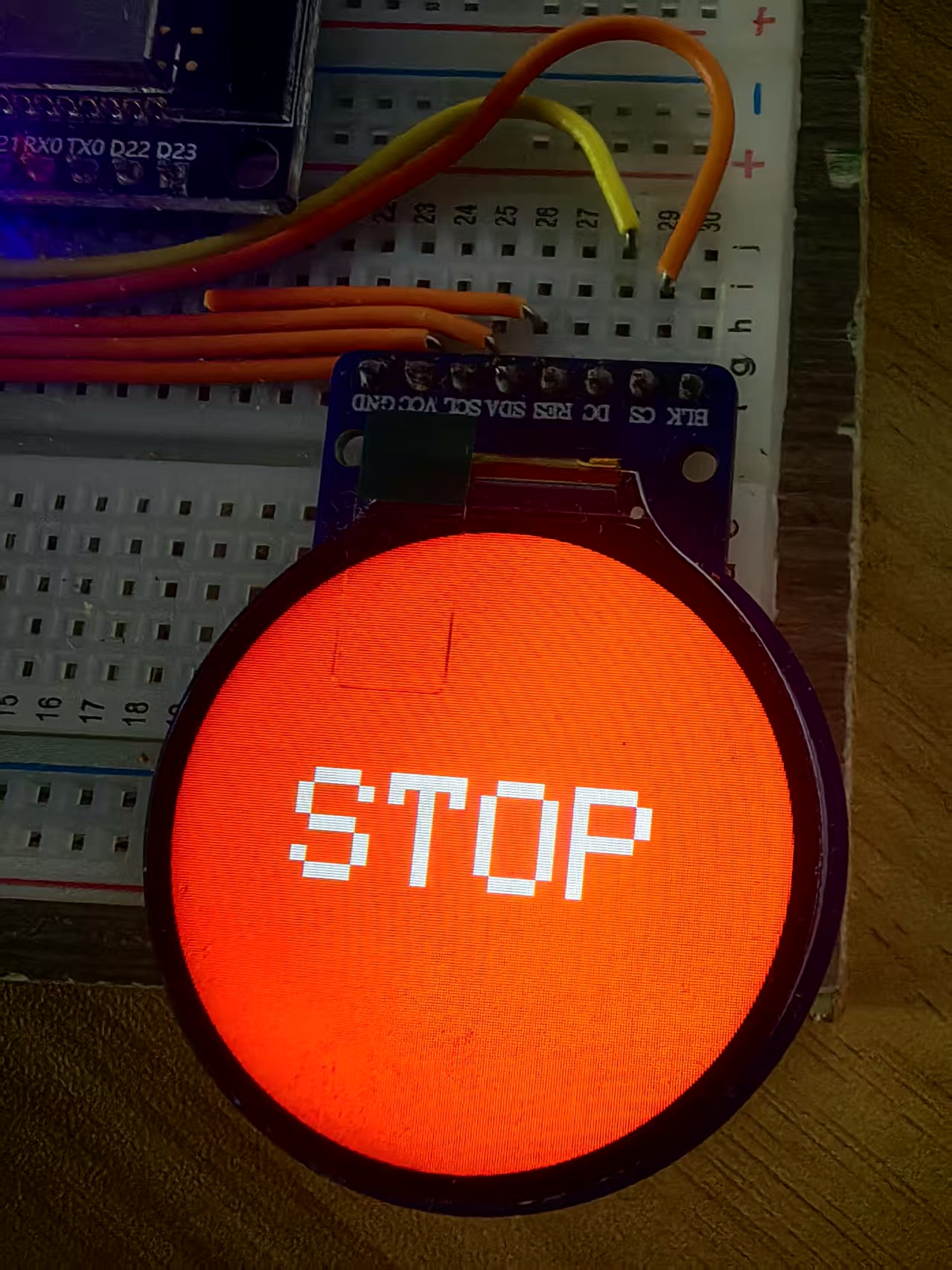

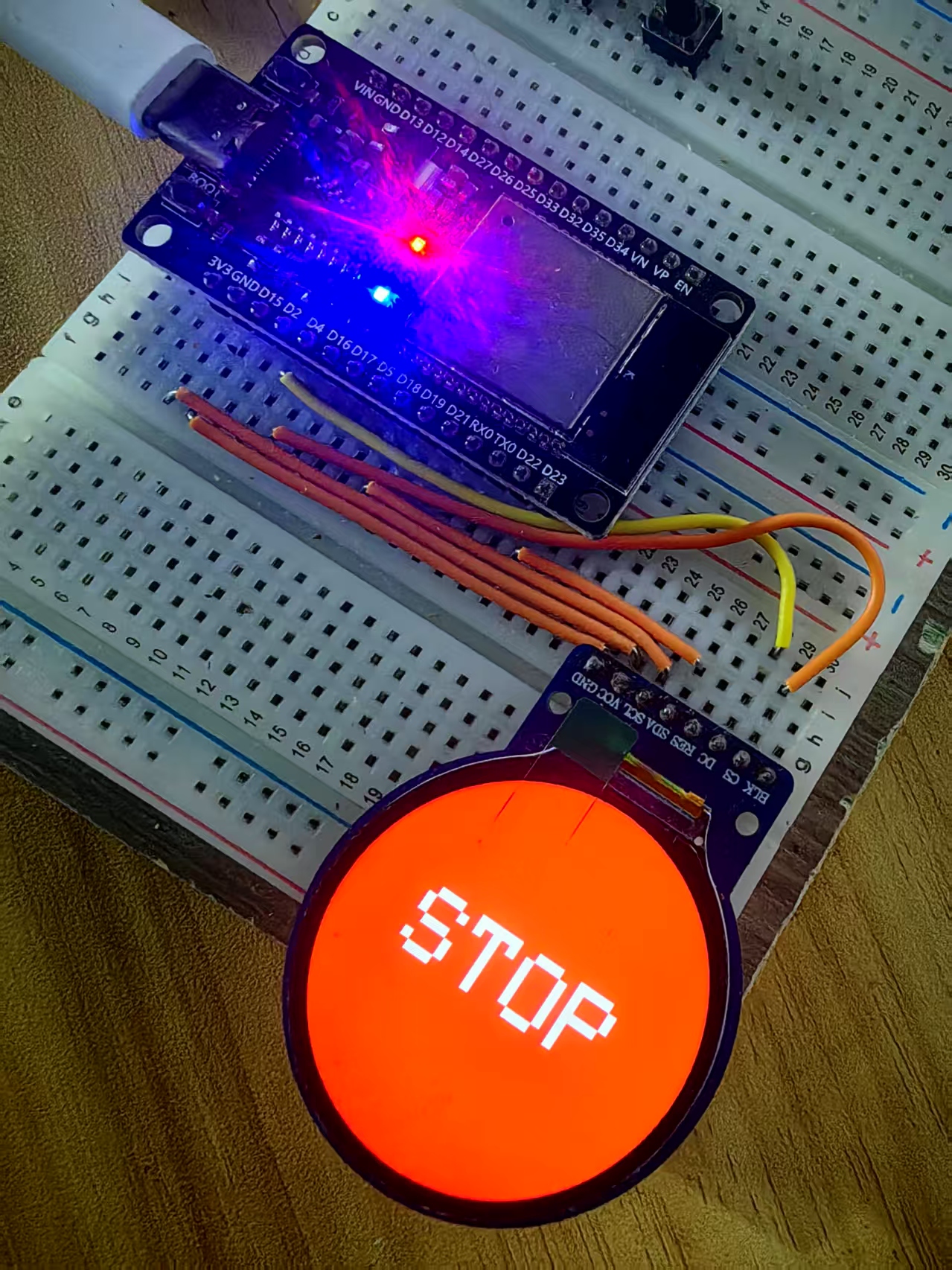

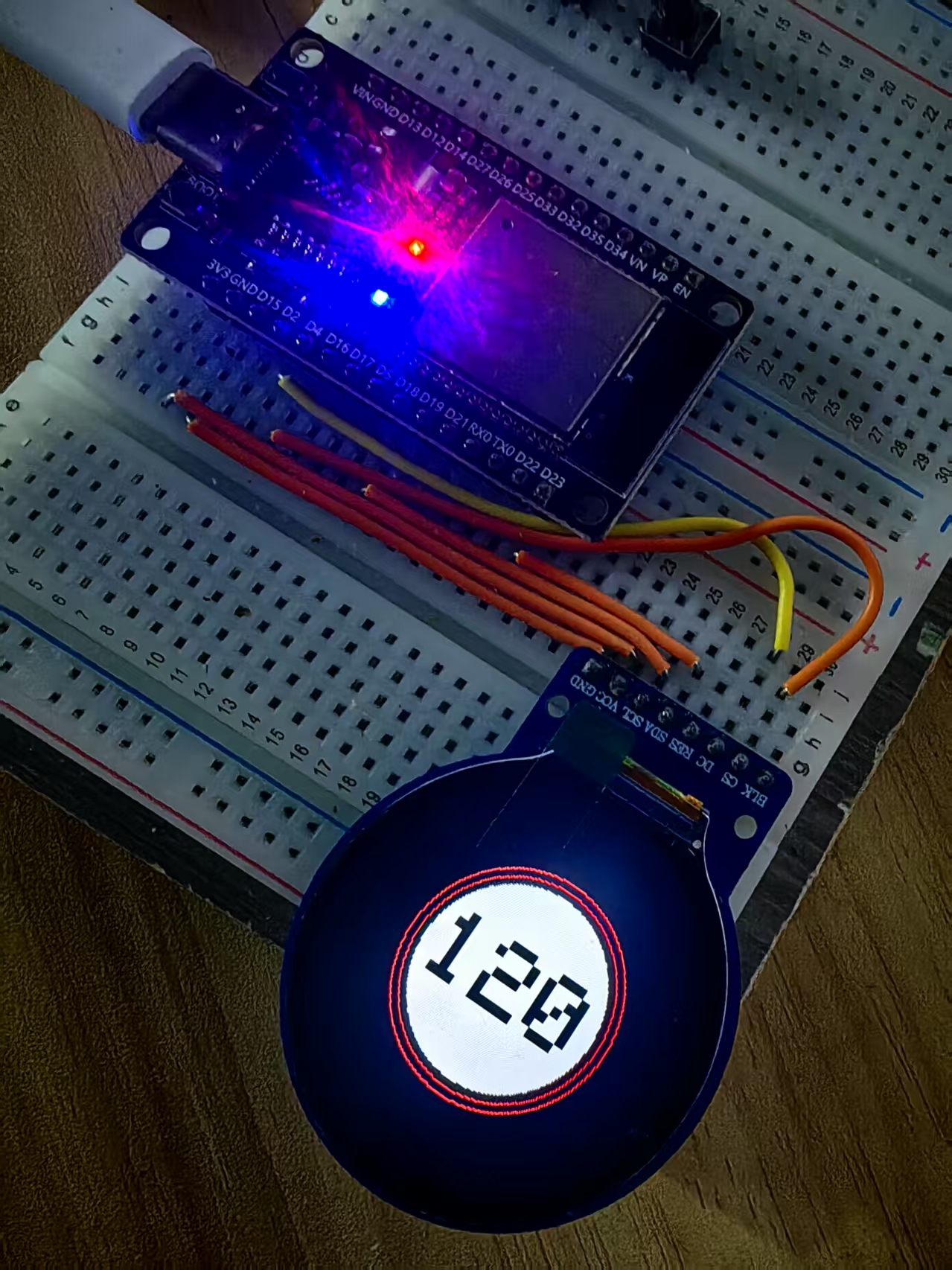

实验场景图  动态图



93-2 (1).jpg
93-2 (3).jpg
93-2 (4).jpg
93-2 (5).jpg
93-2 (6).jpg
