37款传感器与执行器的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手尝试系列实验，不管成功（程序走通）与否，都会记录下来—小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

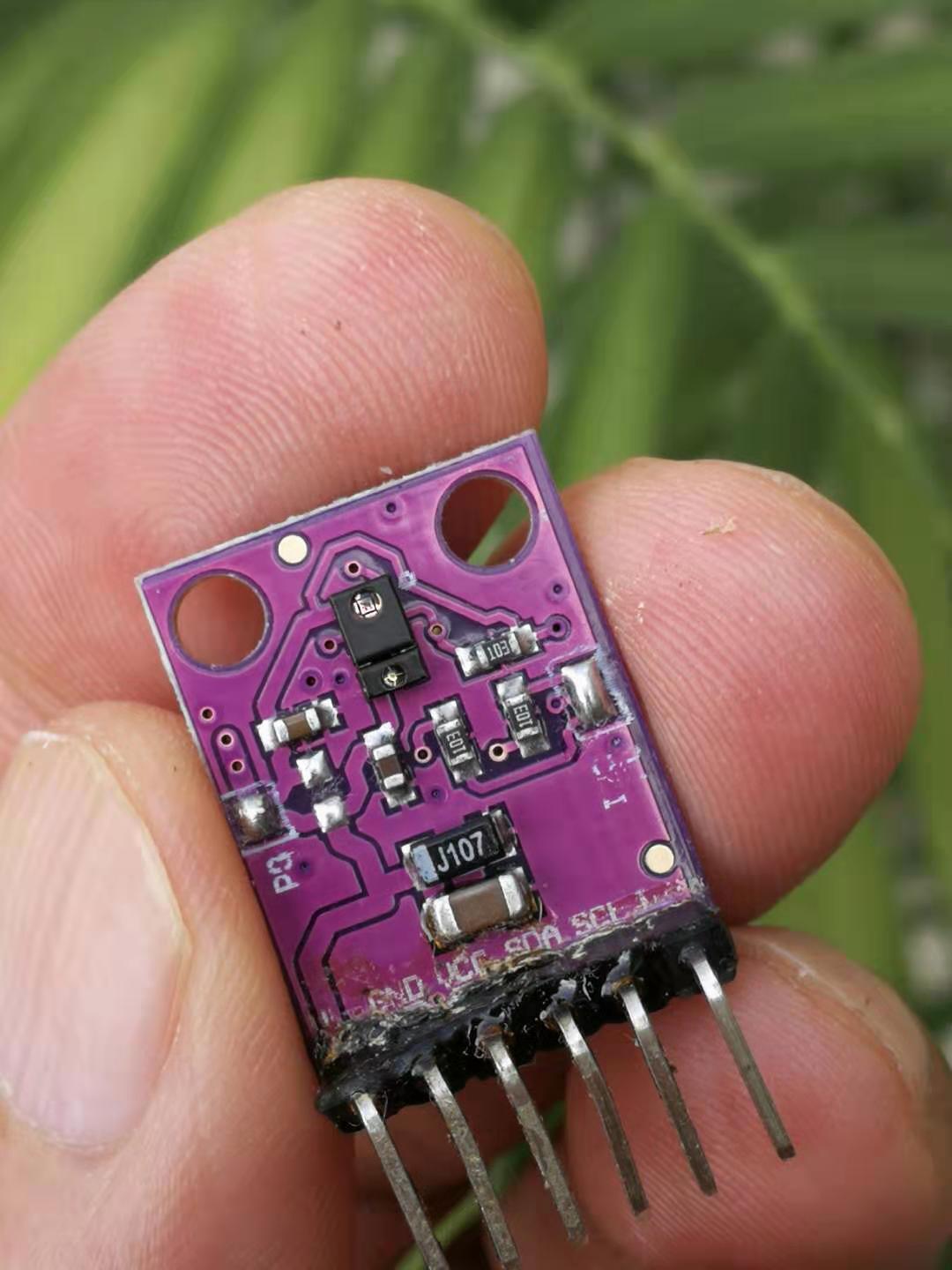

实验九十五：APDS-9960 GY-9960-3.3 RGB红外手势传感器方向识别模块

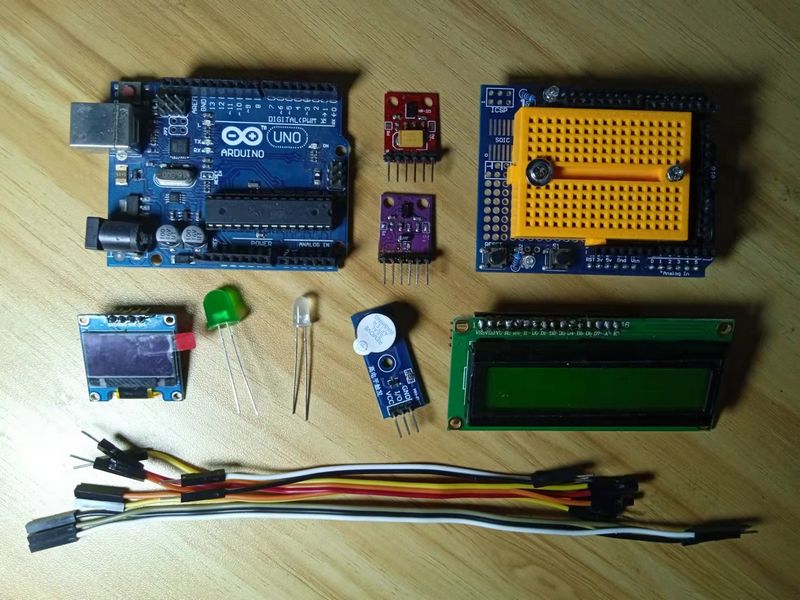

GY9960红外手势传感器模块实验所需硬件清单
Arduino Uno开发板 X1
0.96寸OLED显示屏X1
杜邦线若干（备了9条）
IIC/I2C 1602 LCD液晶屏模块X1
高电平触发有源蜂鸣器模块X1
GY9960红外手势传感器模块X2
LED发光二极管（绿、蓝色）X2
Proto Shield 原型扩展板（带mini面包板）X1

传感器模块实验所需软件平台
代码编程 Arduino IDE （版本1.8.19）
仿真编程 Linkboy （版本V4.6.3）
图形编程 Mind+ （版本 V1.7.0 RC2.0）
以及编玩边学（线上平台https://ide.codepku.com/?type=Arduino）

打开Arduino IDE——工具——管理库，搜索APDS-9960，并安装

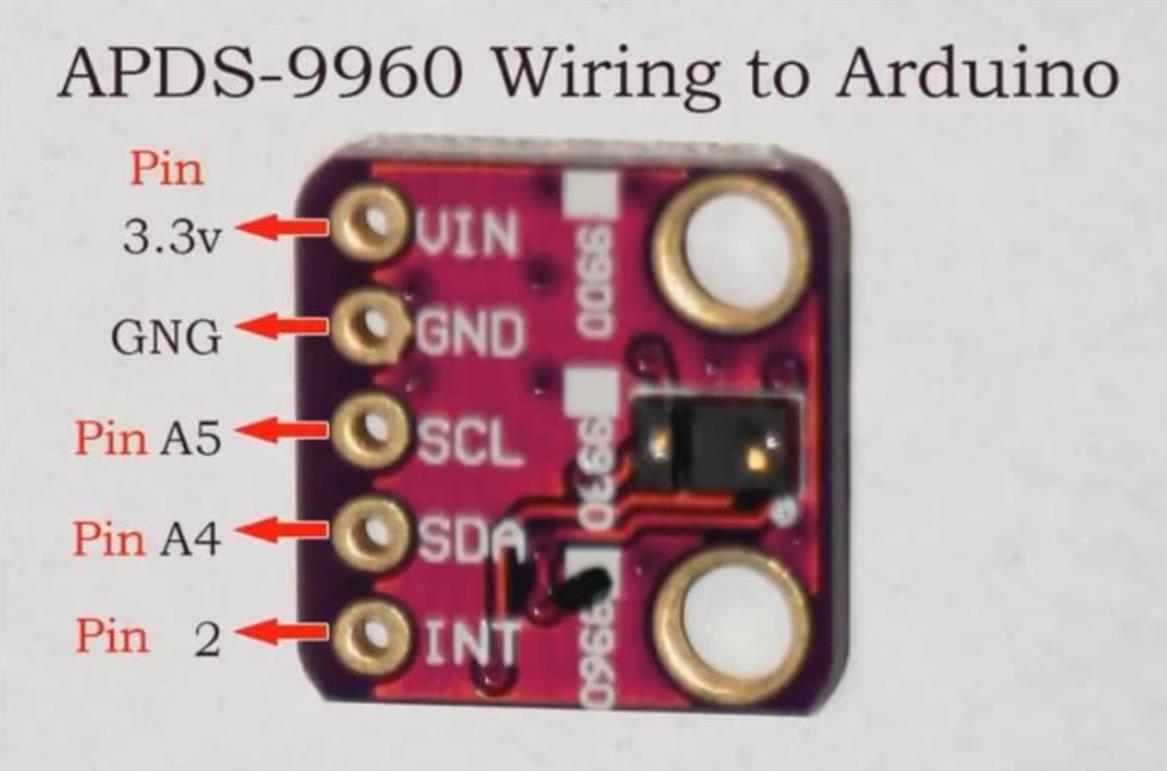

实验接线示意图

GY9960红外手势传感器模块的几个实验
程序一：当接近度读数超过175时触发中断阈值
（1）Arduino参考开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  程序一：当接近度读数超过175时触发中断阈值
  注：设备的 I2C 地址为 0x39
*/

#include "Adafruit_APDS9960.h"//导入APDS9960驱动库
#define INT_PIN 2//中断附加到的引脚D2
Adafruit_APDS9960 apds;//创建APDS9960对象

void setup() {
  Serial.begin(115200);
  pinMode(INT_PIN, INPUT_PULLUP);

  if (!apds.begin()) {
    Serial.println("初始化设备失败！请检查您的接线。");
  }
  else Serial.println("设备已初始化！");

  //开启接近模式
  apds.enableProximity(true);

  //设置当接近度读数超过175时触发中断阈值
  apds.setProximityInterruptThreshold(0, 175);

  //启用接近中断
  apds.enableProximityInterrupt();
}

void loop() {
  //当中断引脚变低时打印接近度读数
  if (!digitalRead(INT_PIN)) {
    Serial.println(apds.readProximity());

    apds.clearInterrupt();//清除中断
    delay(500);
  }
}

（2）实验串口返回情况

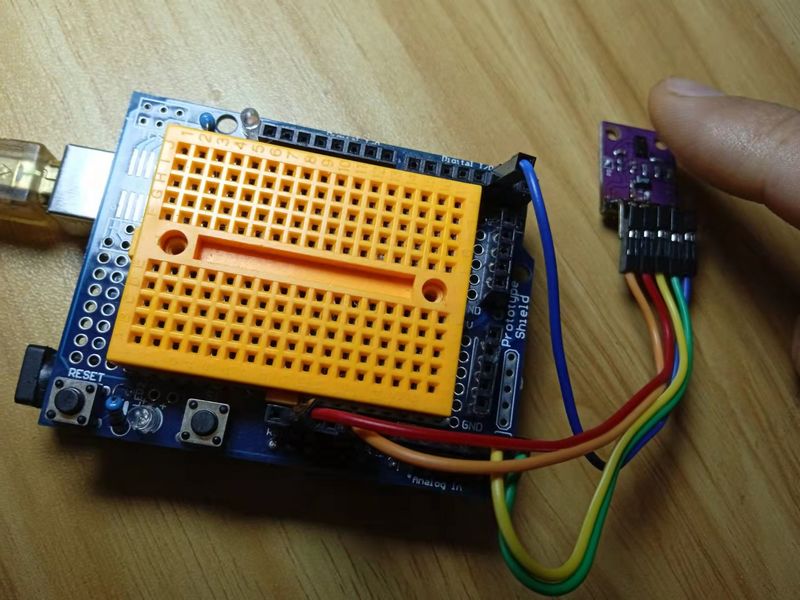

（3）实验场景图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

实验九十五：APDS-9960 GY-9960-3.3 RGB红外手势传感器方向识别模块

程序二：测试颜色识别模式

（1）Arduino参考开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  程序二：测试颜色识别模式
  注：设备的 I2C 地址为 0x39
*/

#include "Adafruit_APDS9960.h"//导入APDS9960驱动库

//创建APDS9960对象
Adafruit_APDS9960 apds;

void setup() {
  Serial.begin(115200);

  if (!apds.begin()) {
    Serial.println("初始化设备失败！请检查您的接线。");
  }
  else Serial.println("设备已初始化！");

  //启用颜色识别模式
  apds.enableColor(true);
}

void loop() {
  //创建一些变量来存储颜色数据
  uint16_t r, g, b, c;

  //等待颜色数据准备好
  while (!apds.colorDataReady()) {
    delay(5);
  }

  //获取数据并打印不同的通道
  apds.getColorData(&r, &g, &b, &c);
  Serial.print("红色：");
  Serial.println(r);

  Serial.print("绿色： ");
  Serial.println(g);

  Serial.print("蓝色： ");
  Serial.println(b);

  Serial.print("清除：");
  Serial.println(c);
  Serial.println();

  delay(5000);
}

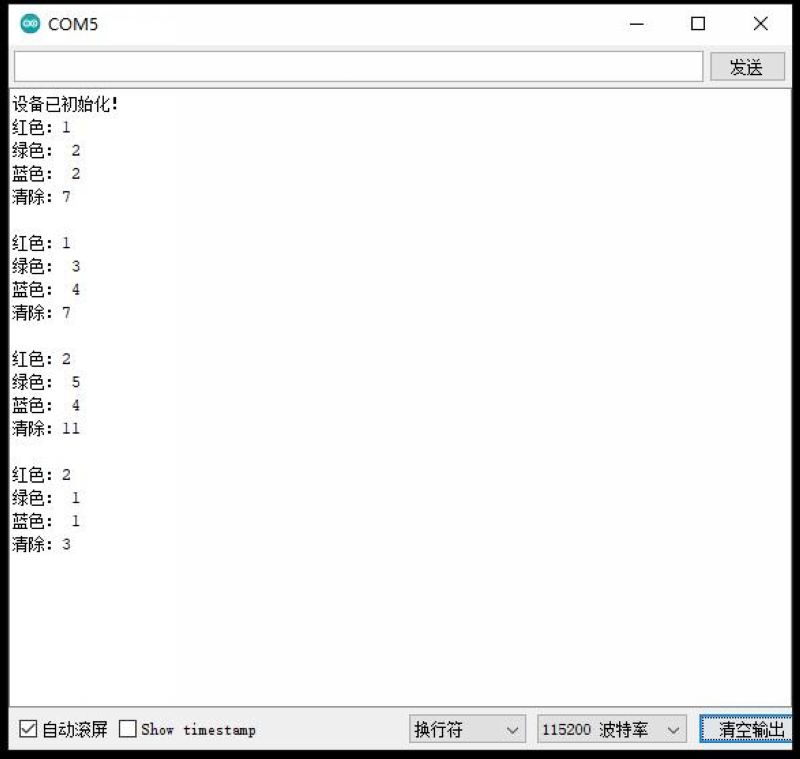

（2）实验串口返回情况
