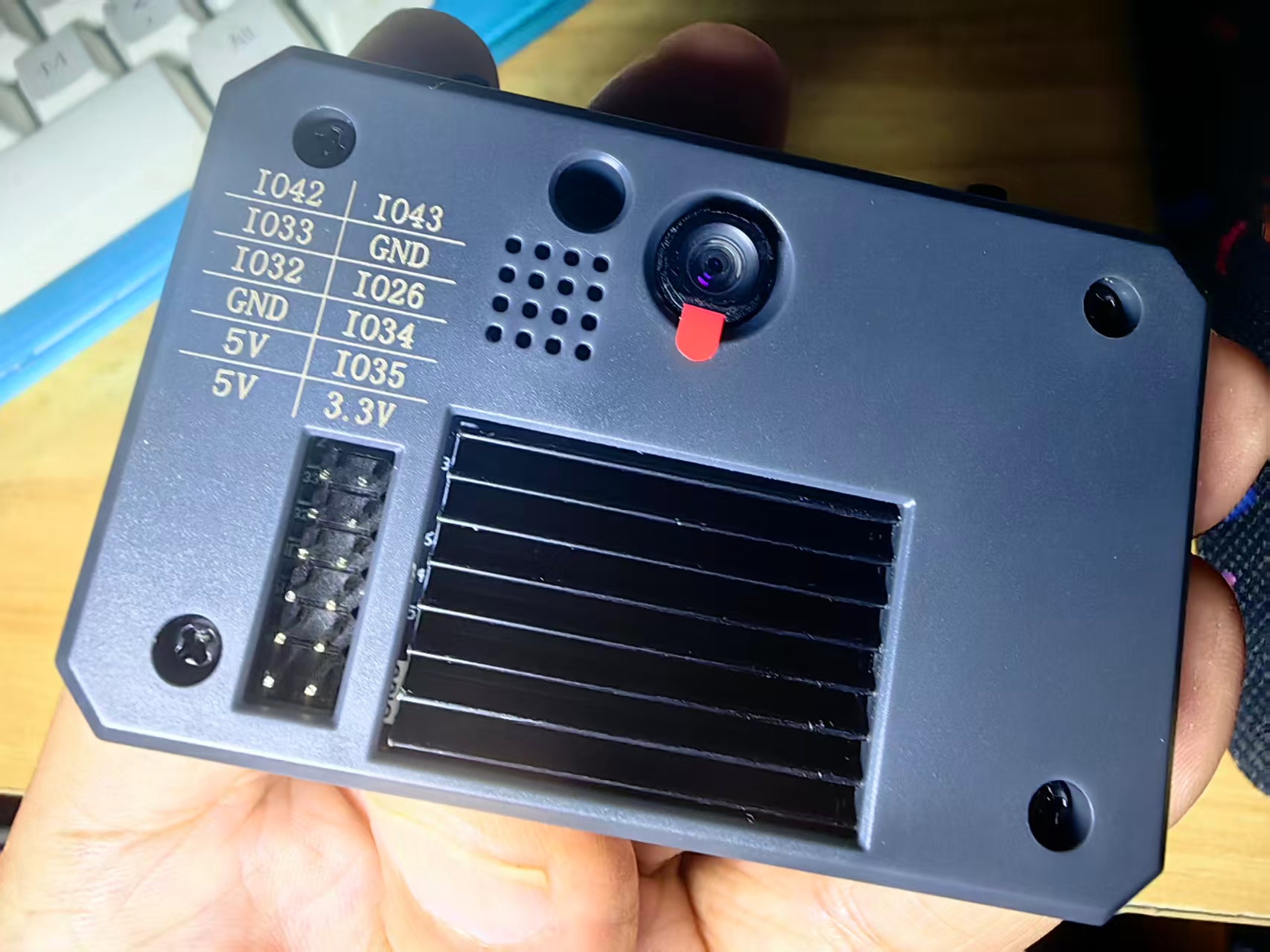

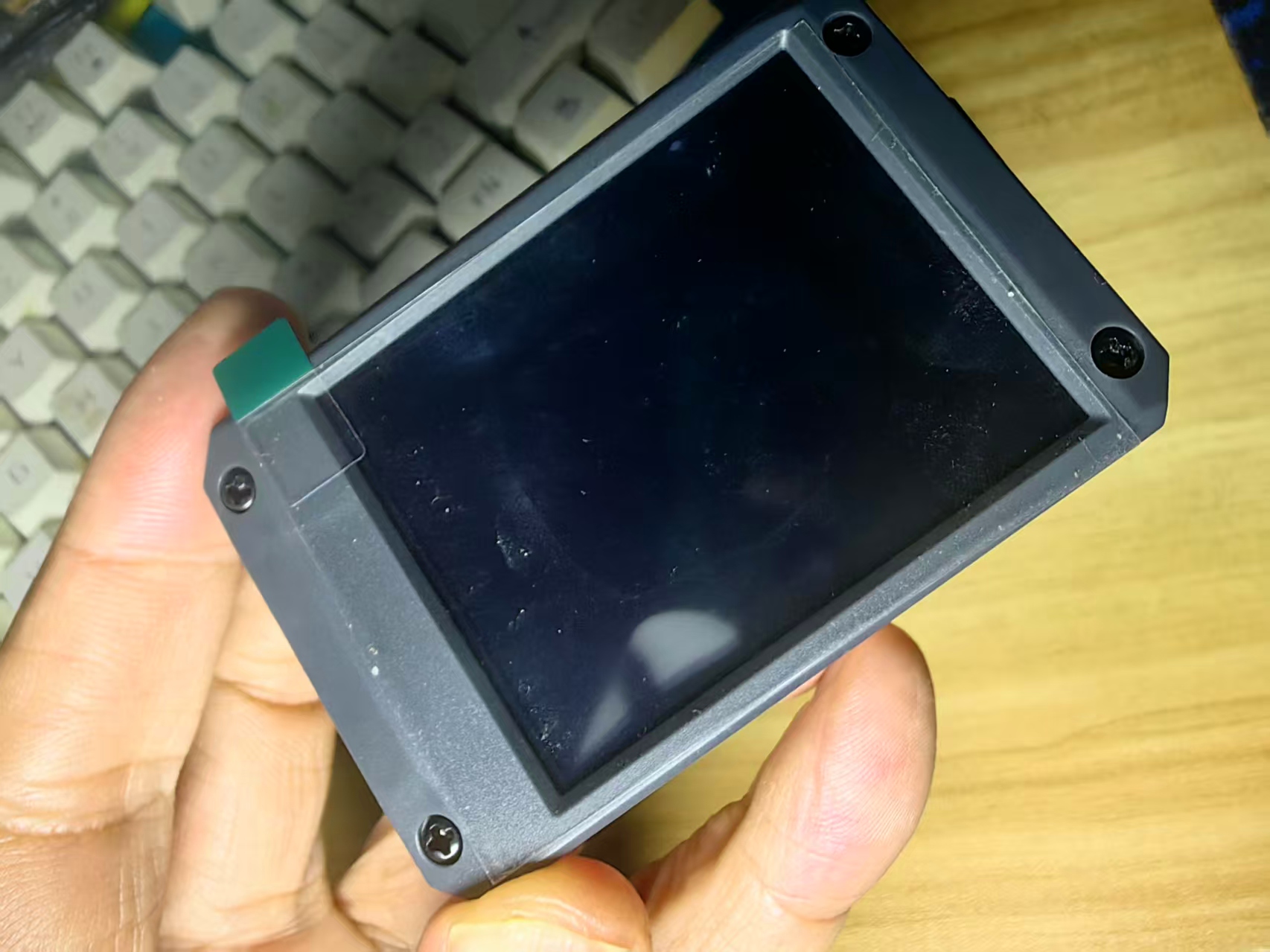

什么是 CanMV K230？
CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。

CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。

绘制线条的draw_arrow()方法

image.draw_arrow(x0, y0, x1, y1[, color[, thickness=1]])
在图像上绘制从 (x0, y0) 到 (x1, y1) 的箭头。参数可以分别传入 x0, y0, x1, y1，也可以作为元组 (x0, y0, x1, y1) 一起传递。

color: 表示颜色的 RGB888 元组，适用于灰度或 RGB565 图像，默认为白色。对于灰度图像，还可以传递像素值（范围 0-255）；对于 RGB565 图像，可以传递字节翻转的 RGB565 值。
thickness: 控制箭头线条的像素宽度，默认为 1。
该方法返回图像对象，允许通过链式调用其他方法。

不支持压缩图像和 Bayer 格式图像。

项目测试实验代码

代码

#【花雕动手做】CanMV K230 AI视觉识别模块之使用draw_arrow()方法绘制箭头

# Import required modules
# 导入所需的模块
import time, os, urandom, sys, math

# Import display and media related modules
# 导入显示和媒体相关模块
from media.display import *
from media.media import *

# Define display resolution constants
# 定义显示分辨率常量
DISPLAY_WIDTH = 640    # 显示宽度：640像素
DISPLAY_HEIGHT = 480   # 显示高度：480像素

def display_test():
    """
    Function to test display functionality
    测试显示功能的函数
    主要功能：在屏幕上绘制多个不同方向、大小和颜色的箭头，展示draw_arrow()方法的用法
    """

    # Create main background image with white color
    # 创建白色背景的主图像
    # ARGB8888格式：每个像素32位（Alpha透明通道+RGB各8位）
    img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)
    img.clear()  # 清空图像缓冲区
    # 绘制白色填充矩形作为背景，fill=True表示填充
    img.draw_rectangle(0, 0, DISPLAY_WIDTH, DISPLAY_HEIGHT, color=(255,255,255), fill=True)

    # Initialize display with ST7701 driver
    # 使用ST7701驱动初始化显示器
    # ST7701是常见的LCD屏幕驱动芯片
    # to_ide=True表示将显示输出同时发送到IDE和硬件屏幕
    Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)

    # Initialize media manager
    # 初始化媒体管理器 - 负责管理摄像头、显示等媒体资源
    MediaManager.init()

    try:

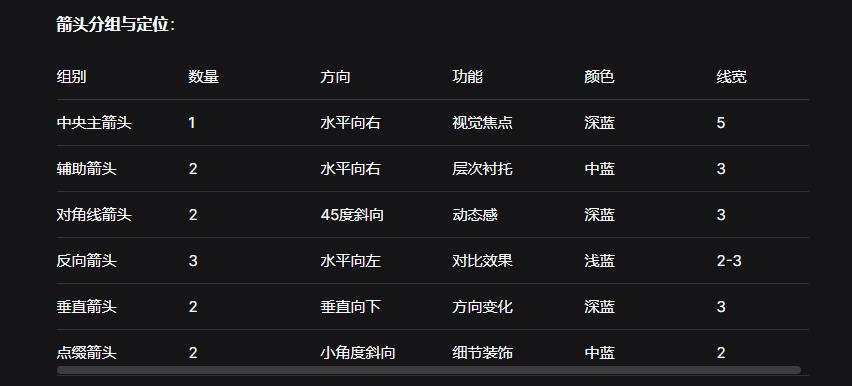

        # ========== 第一组：中央主要箭头 ==========
        # 绘制水平向右的主箭头，象征前进方向
        # 参数说明：
        # 320, 200: 箭头起点坐标（x1, y1）
        # 400, 200: 箭头终点坐标（x2, y2）
        # color=(0, 191, 255): 天蓝色 (RGB值)
        # thickness=5: 线宽5像素（最粗，突出主箭头）
        img.draw_arrow(320, 200, 400, 200, color=(0, 191, 255), thickness=5)

        # ========== 第二组：辅助箭头 ==========
        # 在主箭头上方和下方绘制两个平行的辅助箭头
        # 上方的辅助箭头（比主箭头细且颜色浅）
        img.draw_arrow(300, 180, 380, 180, color=(135, 206, 235), thickness=3)
        # 下方的辅助箭头
        img.draw_arrow(340, 220, 420, 220, color=(135, 206, 235), thickness=3)

        # ========== 第三组：对角线箭头 ==========
        # 绘制两个对角线方向的箭头，增加画面的动感和立体感
        # 左上到右下的对角线箭头
        img.draw_arrow(250, 150, 350, 250, color=(0, 191, 255), thickness=3)
        # 右上到左下的对角线箭头（实际上是另一个方向的斜箭头）
        img.draw_arrow(350, 150, 450, 250, color=(0, 191, 255), thickness=3)

        # ========== 第四组：反向箭头 ==========
        # 绘制与主箭头方向相反的箭头，形成对比效果
        # 与主箭头完全反向（从右向左）
        img.draw_arrow(400, 200, 320, 200, color=(173, 216, 230), thickness=3)
        # 与上方辅助箭头反向
        img.draw_arrow(380, 180, 300, 180, color=(173, 216, 230), thickness=2)
        # 与下方辅助箭头反向
        img.draw_arrow(420, 220, 340, 220, color=(173, 216, 230), thickness=2)

        # ========== 第五组：垂直箭头 ==========
        # 绘制垂直方向的箭头，丰富箭头的方向变化
        # 左侧垂直向下的箭头
        img.draw_arrow(320, 150, 320, 250, color=(0, 191, 255), thickness=3)
        # 右侧垂直向下的箭头
        img.draw_arrow(400, 150, 400, 250, color=(0, 191, 255), thickness=3)

        # ========== 第六组：点缀小箭头 ==========
        # 绘制两个小尺寸的装饰性箭头，增加画面的细节
        # 左下角的小箭头
        img.draw_arrow(300, 220, 310, 230, color=(135, 206, 235), thickness=2)
        # 右上角的小箭头
        img.draw_arrow(330, 170, 340, 180, color=(135, 206, 235), thickness=2)

        # Update display with background image
        # 更新显示背景图像 - 将绘制好的箭头图案显示在屏幕上
        Display.show_image(img)

        # 主循环保持显示
        while True:
            time.sleep(2)  # 每2秒循环一次，保持程序运行

    except KeyboardInterrupt as e:
        # 捕获键盘中断（如Ctrl+C），优雅退出
        print("user stop: ", e)
    except BaseException as e:
        # 捕获其他所有异常，防止程序崩溃
        print(f"Exception {e}")

    # Cleanup and deinitialize display
    # 清理并反初始化显示器
    Display.deinit()
    # 启用睡眠退出点，允许系统进入低功耗模式
    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)  # 短暂延时确保资源释放完成

    # Release media resources
    # 释放媒体资源
    MediaManager.deinit()

if __name__ == "__main__":
    # Enable exit points and run display test
    # 启用退出点并运行显示测试
    # EXITPOINT_ENABLE允许通过IDE停止程序执行
    os.exitpoint(os.EXITPOINT_ENABLE)
    display_test()  # 调用显示测试函数

解读这段CanMV K230箭头绘制代码的技术细节和实现原理：

代码架构分析
1. 核心模块依赖
python
import time, os, urandom, sys, math
from media.display import *
from media.media import *
math模块：虽然本例未直接使用，但draw_arrow()内部可能用到三角函数计算箭头头部

media模块：提供底层图形绘制能力

模块选择体现了嵌入式系统对计算效率的重视

核心技术解析
1. 显示系统初始化流程
python
img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)
Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)
MediaManager.init()
技术要点：

ARGB8888格式：32位色深，支持1600万色和透明度

ST7701驱动：针对RGB接口LCD的专用驱动芯片

双缓冲机制：内存绘制完成后一次性显示，避免闪烁

2. draw_arrow() 方法深度解析
基于使用方式推测的方法签名：

python
def draw_arrow(x1, y1, x2, y2, color, thickness):
"""
绘制从(x1,y1)到(x2,y2)的箭头
技术实现包含：
1. 主体线段绘制
2. 箭头头部三角形计算
3. 抗锯齿处理（可选）
"""
箭头绘制算法原理：

python
# 伪代码实现
def draw_arrow_algorithm(x1, y1, x2, y2, color, thickness):
# 1. 计算方向向量和长度
dx = x2 - x1
dy = y2 - y1
length = math.sqrt(dx*dx + dy*dy)

# 2. 归一化方向向量
if length > 0:
dx /= length
dy /= length

# 3. 绘制主体线段（稍微缩短以避免与箭头头部重叠）
line_end_x = x2 - dx * head_length
line_end_y = y2 - dy * head_length
draw_line(x1, y1, line_end_x, line_end_y, color, thickness)

# 4. 计算箭头头部参数
head_length = thickness * 3 # 头部长度与线宽成正比
head_angle = math.pi / 6 # 30度夹角

# 5. 计算箭头翼部点（使用旋转矩阵）
# 左侧翼点
left_angle = math.atan2(dy, dx) - head_angle
left_x = x2 - head_length * math.cos(left_angle)
left_y = y2 - head_length * math.sin(left_angle)

# 右侧翼点
right_angle = math.atan2(dy, dx) + head_angle
right_x = x2 - head_length * math.cos(right_angle)
right_y = y2 - head_length * math.sin(right_angle)

# 6. 绘制箭头头部三角形
draw_line(x2, y2, left_x, left_y, color, thickness)
draw_line(x2, y2, right_x, right_y, color, thickness)
draw_line(left_x, left_y, right_x, right_y, color, thickness)
3. 视觉层次设计策略
颜色层次系统：

python
颜色层次 = {
"主要": (0, 191, 255), # 深天蓝 - 最高重要性
"次要": (135, 206, 235), # 中天蓝 - 中等重要性
"装饰": (173, 216, 230) # 浅天蓝 - 最低重要性
}
线宽层次系统：

python
线宽层次 = {
"主要": 5, # 最粗 - 视觉焦点
"中等": 3, # 中等 - 重要元素
"细小": 2 # 最细 - 装饰元素
}
4. 几何布局分析

坐标计算示例：

python
# 主箭头坐标分析
起点 = (320, 200) # 屏幕水平中心偏上
终点 = (400, 200) # 向右80像素
长度 = 80像素

# 对角线箭头坐标分析
左上右下: (250,150) → (350,250) # 100像素斜线
右上左下: (350,150) → (450,250) # 100像素斜线
性能优化技术
1. 批量绘制优化
python
# 所有箭头在内存中一次性绘制完成
# 然后单次调用Display.show_image()显示
# 避免频繁的显示更新造成的闪烁
2. 计算优化
python
# 可能的内部优化：
- 使用整数运算避免浮点开销
- 使用查表法替代实时三角函数计算
- 利用硬件加速的直线绘制算法
3. 内存管理
python
# ARGB8888内存占用计算：
640 × 480 × 4字节 = 1,228,800字节 ≈ 1.17MB
# 在嵌入式系统中属于较大的帧缓冲区
异常处理机制
python
try:
# 主要绘图逻辑
# 可能发生的异常：
# - 坐标超出范围
# - 内存分配失败
# - 硬件访问错误
except KeyboardInterrupt:
# 用户主动终止 - 友好退出
except BaseException:
# 捕获所有其他异常 - 防止系统崩溃
实际应用场景扩展
1. 导航系统界面
python
def draw_navigation_interface():
# 主方向箭头
img.draw_arrow(320, 240, 400, 200, color=(0,255,0), thickness=4)
# 替代路线箭头
img.draw_arrow(320, 240, 350, 150, color=(255,165,0), thickness=2)
2. 数据流向图示
python
def draw_data_flow():
# 处理器到内存
img.draw_arrow(100, 200, 200, 200, color=(0,0,255), thickness=3)
# 内存到显示器
img.draw_arrow(200, 200, 300, 100, color=(0,0,255), thickness=3)
3. 运动轨迹分析
python
def show_velocity_vectors():
for object in tracked_objects:
img.draw_arrow(object.x, object.y,
object.x + object.vx, object.y + object.vy,
color=(255,0,0), thickness=2)

技术亮点总结
算法效率：在资源受限的嵌入式设备上实现复杂的矢量图形

视觉设计：通过颜色和线宽创建清晰的视觉层次

几何精度：准确的箭头方向计算和头部形状生成

系统稳定性：完善的异常处理确保可靠运行

扩展性：代码结构便于添加更多箭头类型和效果

这个箭头绘制示例很好地展示了CanMV K230在嵌入式图形处理方面的强大能力，结合了计算机图形学、嵌入式系统和UI设计的多个技术领域。代码不仅功能完整，而且在性能和视觉效果之间取得了很好的平衡。

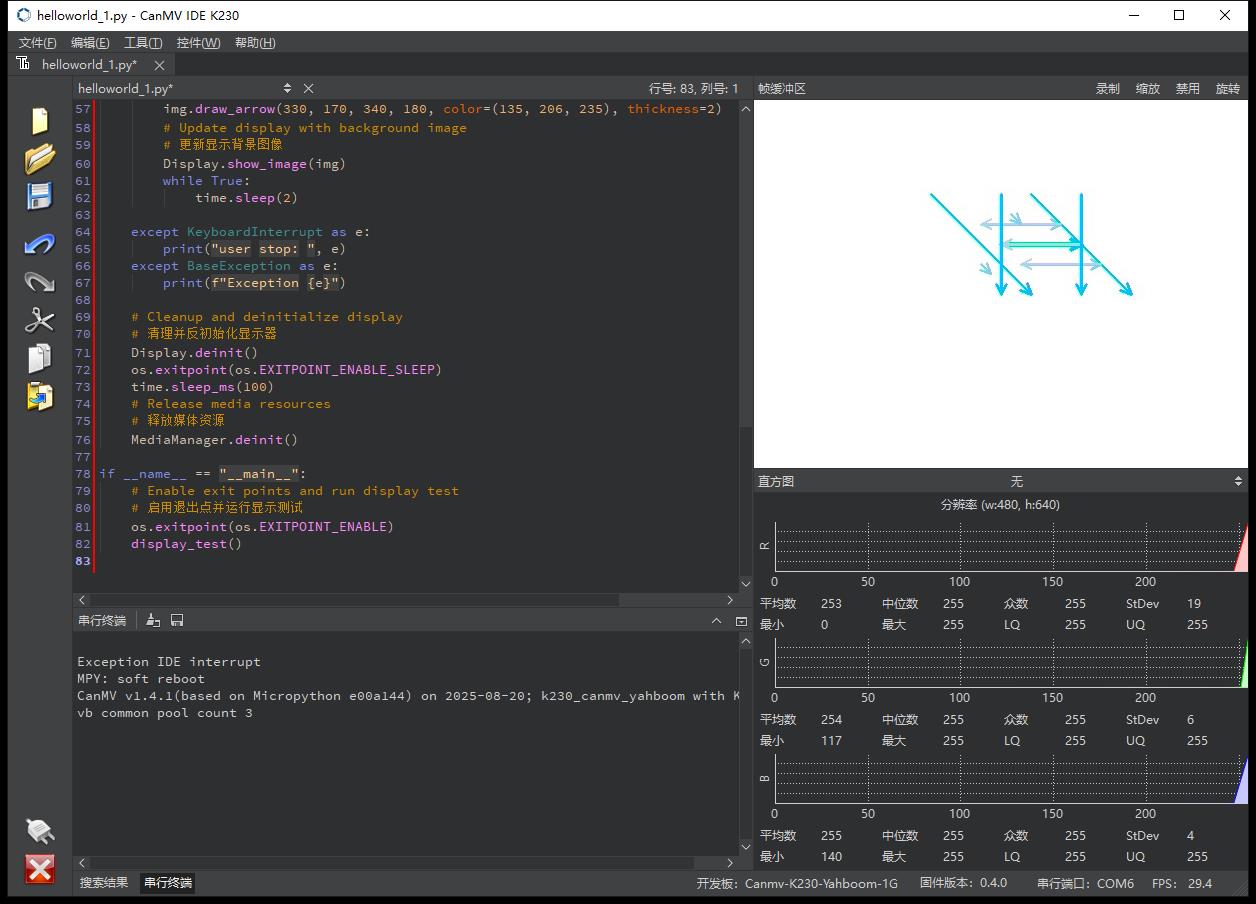

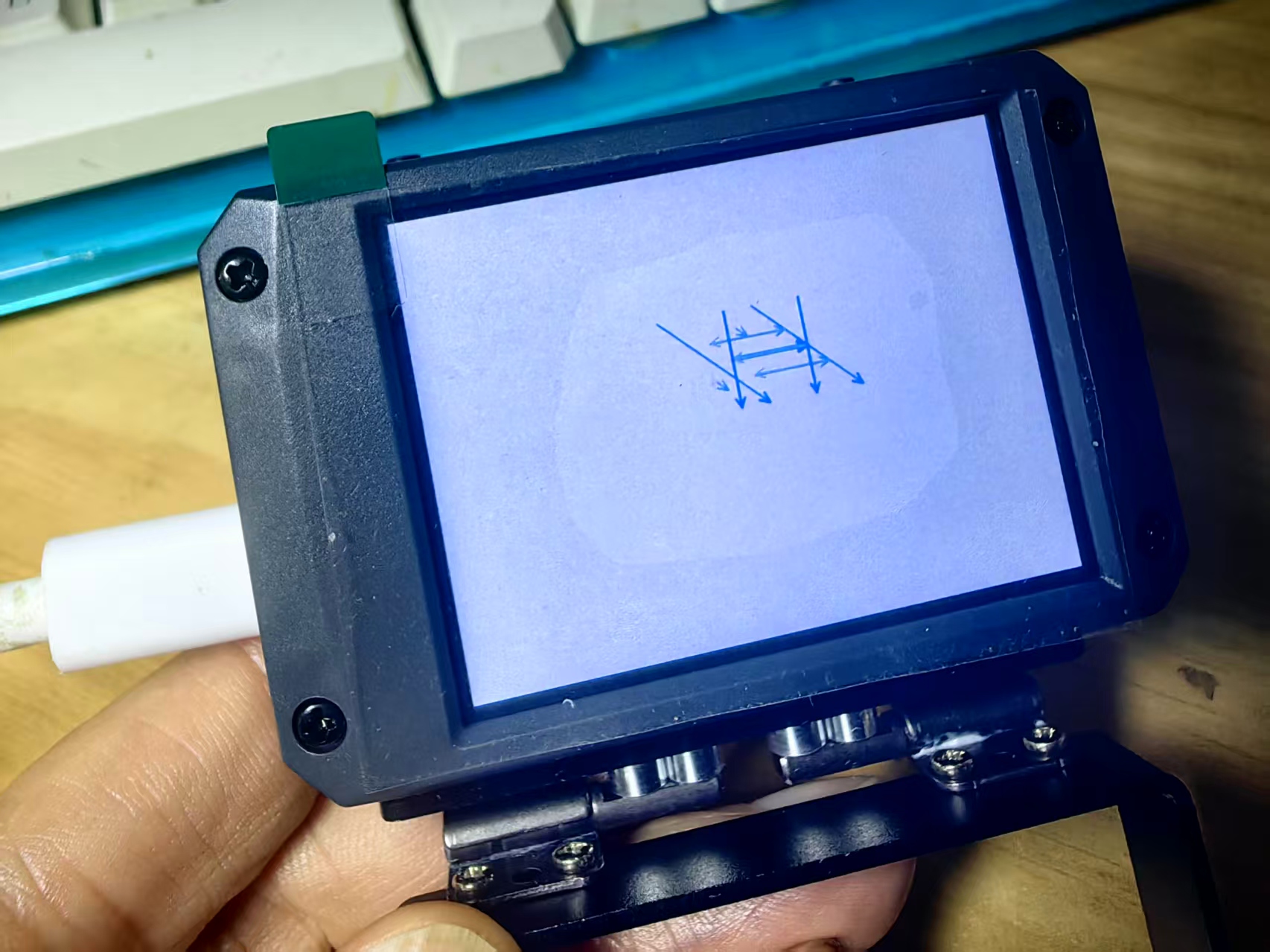

实验场景图
