小智语音控制ESP32 S3 外接2继电器（控制彩灯和小风扇）

8.6

【写在前面】

在上一帖子中，记录了小智MCP控制外接led灯的学习，当时心中就想，把灯改成继电器，就可以控制外部电器的开关了，这里进行的是简单的测试，2个继电器控制彩灯串和玩具小风扇。继电器就是一个简单的高低电平控制，一个ESP32 S3可以接多个继电器的，所以可以完成更多电器开关控制。

好啦，马上行动。

材料清单

K10小智AI X1
ESP32 S3-DevKitC-1开发板（N16R8） X1
继电器 X2
小风扇 X1
小电灯 X1

步骤1 测试设备电路组装

编程环境准备：

让小智语音控制ESP32 S3点灯｜极简MCP插件教程- Makelog(造物记)

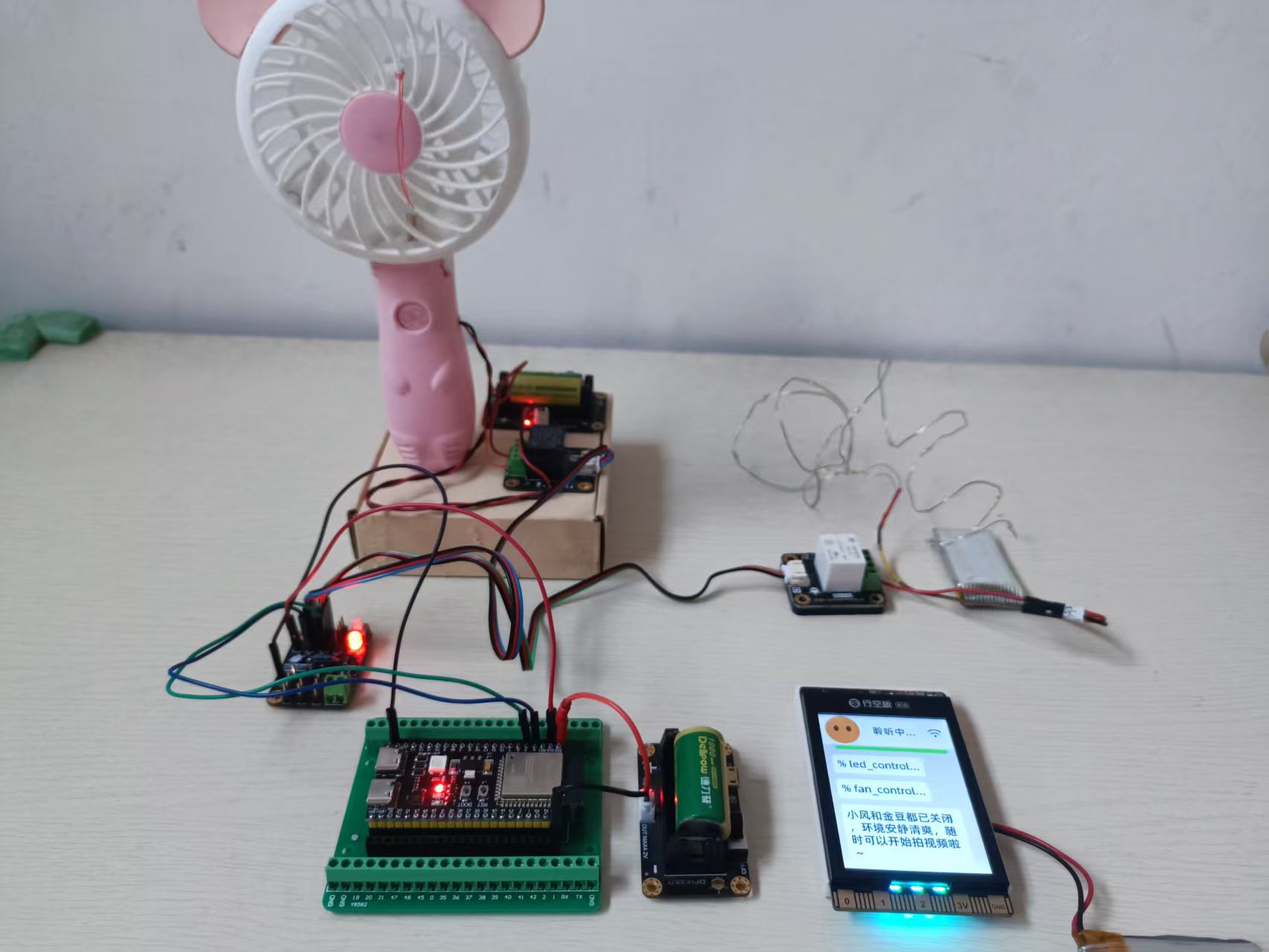

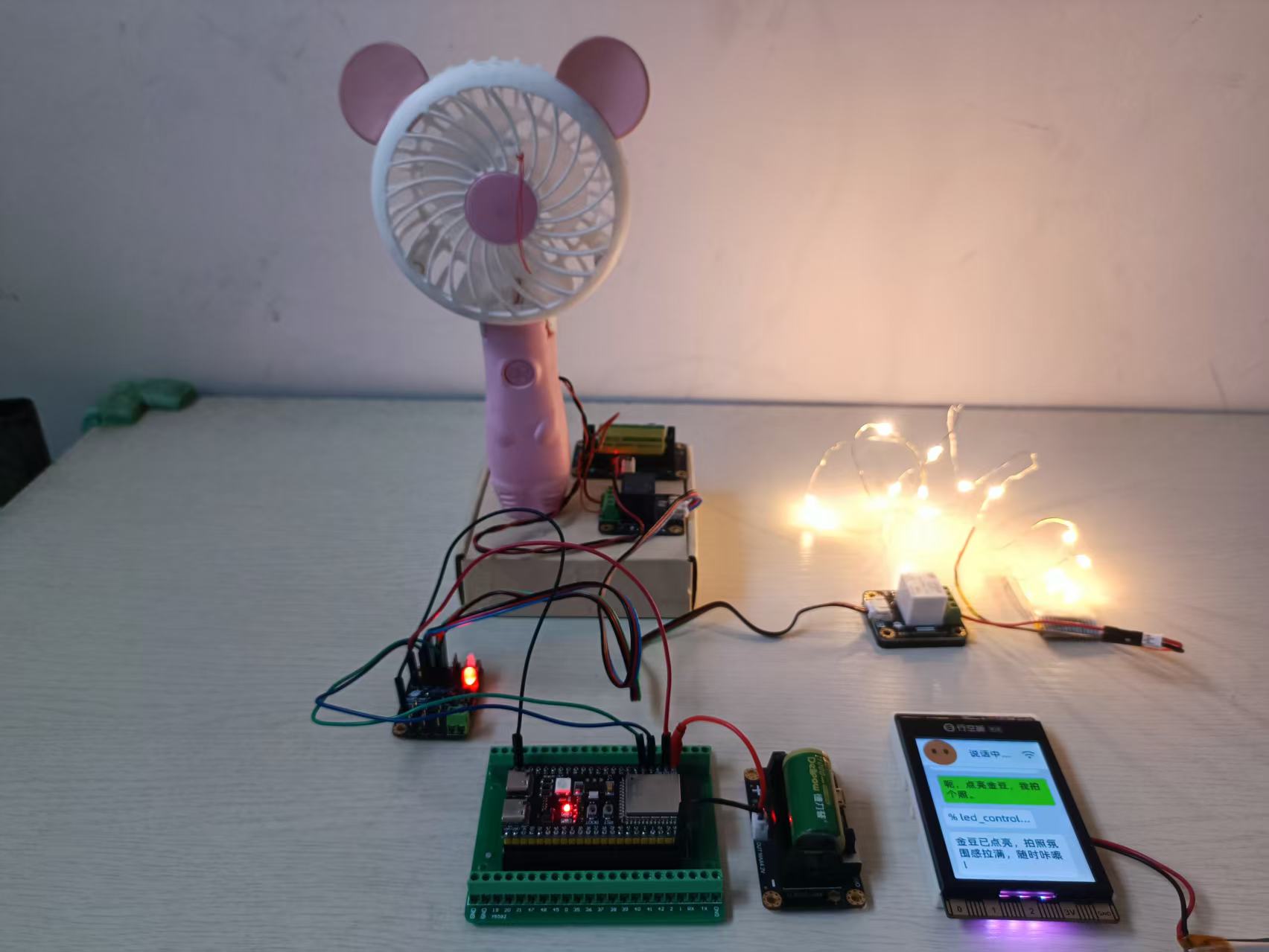

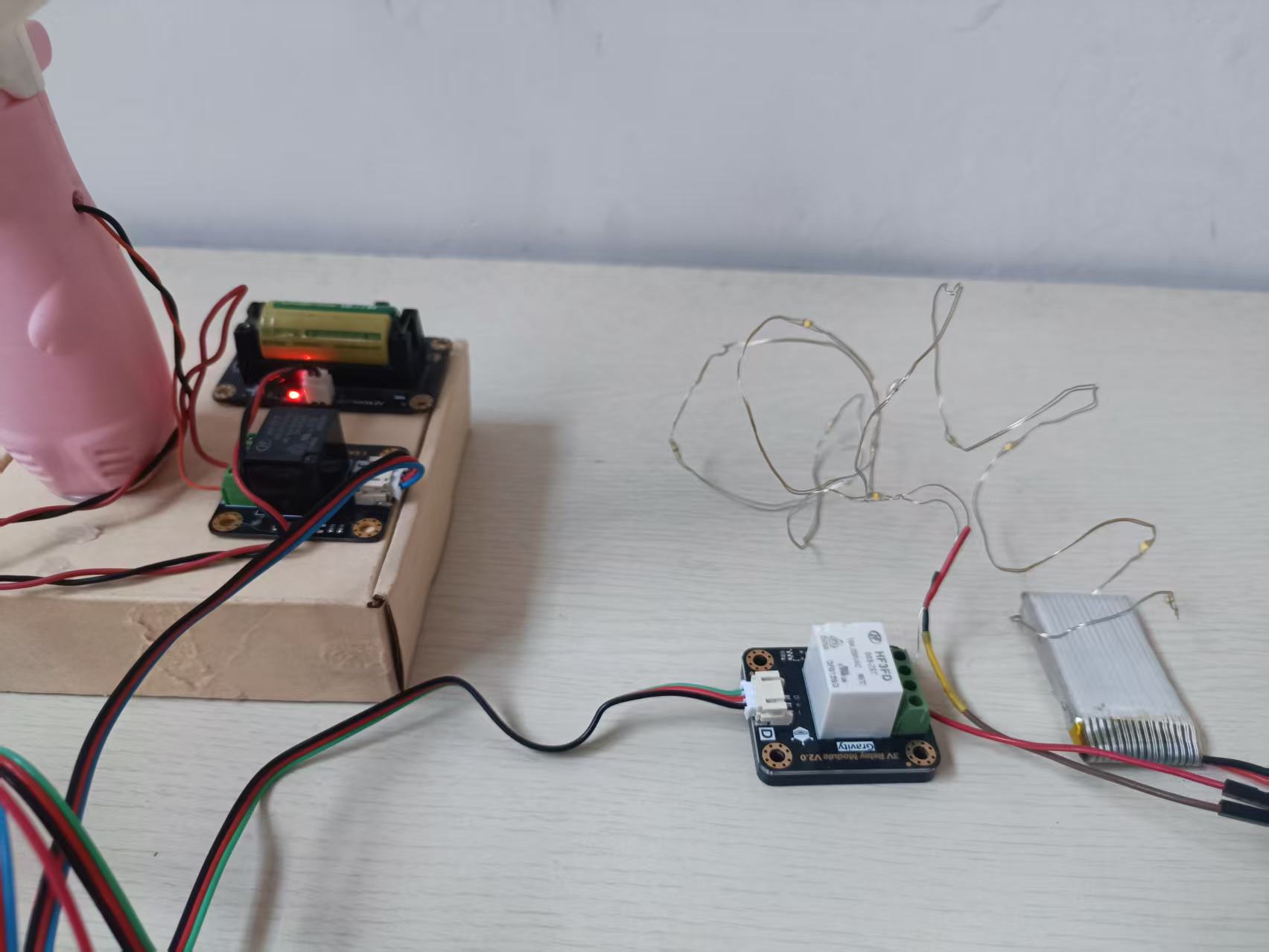

两个继电器，分别接在IO4和IO5。IO4引脚的继电器控制小风扇的开关，小风扇名叫小风。IO5引脚的继电器控制黄色灯串的开关，灯串的名字叫金豆。

步骤2 代码编写

继电器控制的代码挺简单的，它由基础示例改写，复制板载灯的控制代码，修改就好。

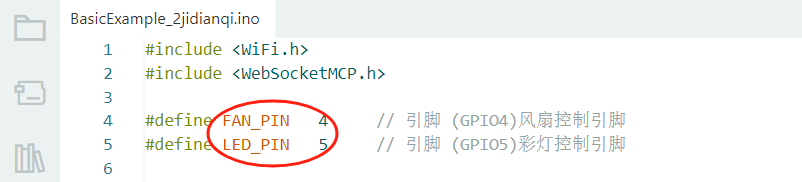

定义风扇和灯的引脚。

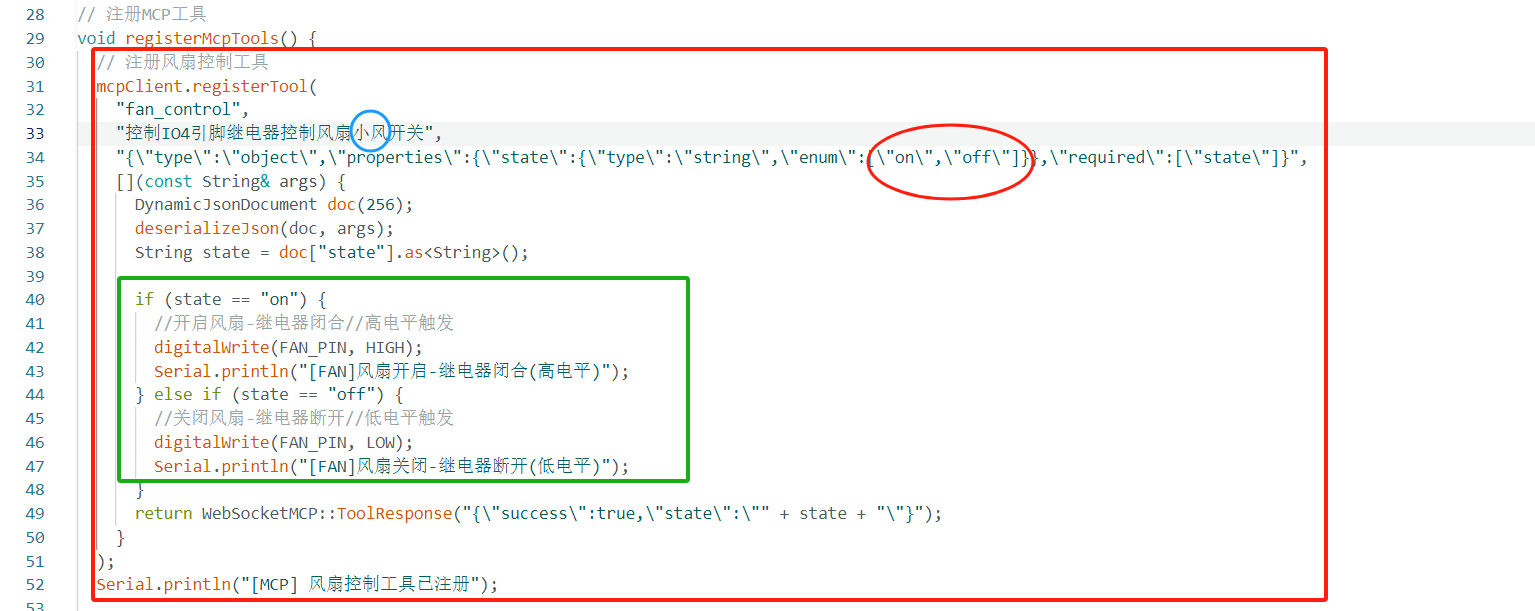

小风扇控制

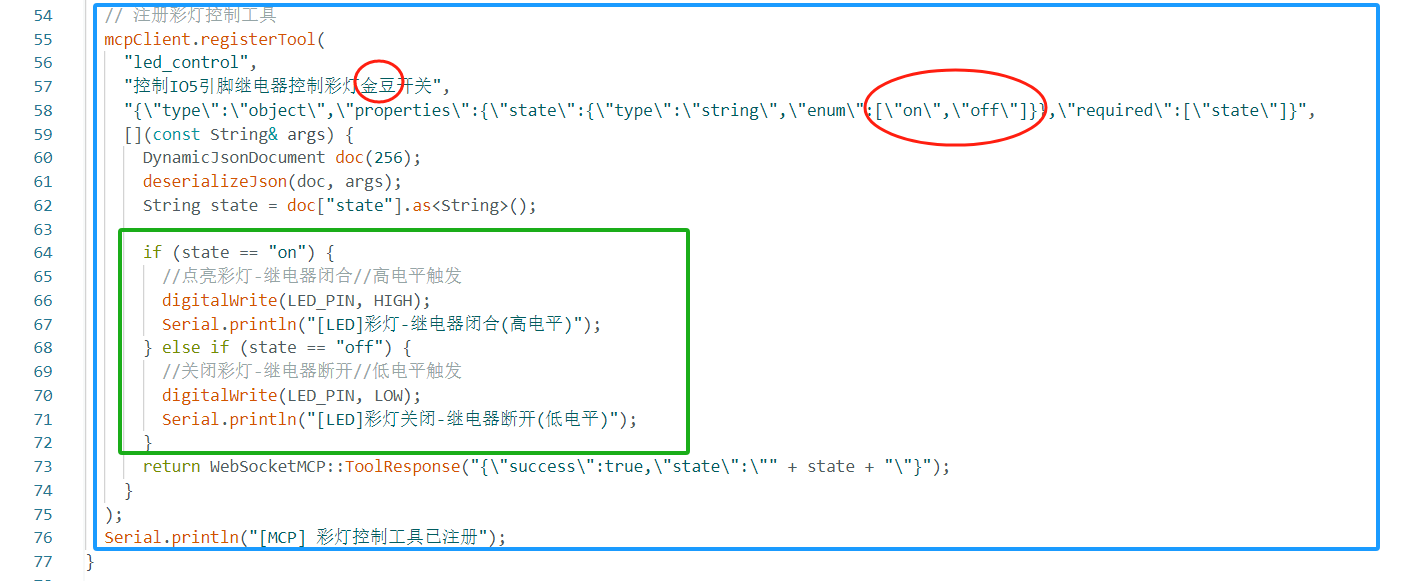

灯串控制

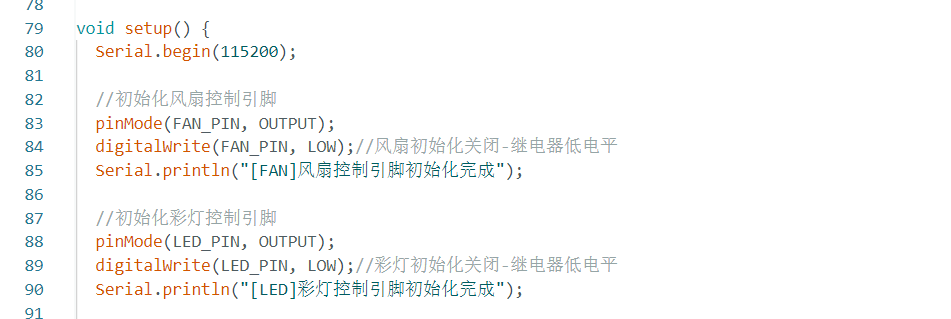

硬件初始化

下面是完整代码

代码

#include <WiFi.h>
#include <WebSocketMCP.h>

#define FAN_PIN   4     // 引脚 (GPIO4)风扇控制引脚
#define LED_PIN   5     // 引脚 (GPIO5)彩灯控制引脚

// WiFi配置
const char* ssid = "********";
const char* password = "********";

// MCP服务器配置
const char* mcpEndpoint = "ws://api.xiaozhi.me/mcp/?token=********";

// 创建WebSocketMCP实例
WebSocketMCP mcpClient;

// 连接状态回调函数
void onConnectionStatus(bool connected) {
  if (connected) {
    Serial.println("[MCP] 已连接到服务器");
    // 连接成功后注册工具
    registerMcpTools();
  } else {
    Serial.println("[MCP] 与服务器断开连接");
  }
}

// 注册MCP工具
void registerMcpTools() {
  // 注册风扇控制工具
  mcpClient.registerTool(
    "fan_control",
    "控制IO4引脚继电器控制风扇小风开关",
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\"]}},\"required\":[\"state\"]}",
    [](const String& args) {
      DynamicJsonDocument doc(256);
      deserializeJson(doc, args);
      String state = doc["state"].as<String>();

      if (state == "on") {
        //开启风扇-继电器闭合//高电平触发
        digitalWrite(FAN_PIN, HIGH);
        Serial.println("[FAN]风扇开启-继电器闭合(高电平)");
      } else if (state == "off") {
        //关闭风扇-继电器断开//低电平触发
        digitalWrite(FAN_PIN, LOW);
        Serial.println("[FAN]风扇关闭-继电器断开(低电平)");
      }
      return WebSocketMCP::ToolResponse("{\"success\":true,\"state\":\"" + state + "\"}");
    }
  );
  Serial.println("[MCP] 风扇控制工具已注册");

  // 注册彩灯控制工具
  mcpClient.registerTool(
    "led_control",
    "控制IO5引脚继电器控制彩灯金豆开关",
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\"]}},\"required\":[\"state\"]}",
    [](const String& args) {
      DynamicJsonDocument doc(256);
      deserializeJson(doc, args);
      String state = doc["state"].as<String>();

      if (state == "on") {
        //点亮彩灯-继电器闭合//高电平触发
        digitalWrite(LED_PIN, HIGH);
        Serial.println("[LED]彩灯-继电器闭合(高电平)");
      } else if (state == "off") {
        //关闭彩灯-继电器断开//低电平触发
        digitalWrite(LED_PIN, LOW);
        Serial.println("[LED]彩灯关闭-继电器断开(低电平)");
      }
      return WebSocketMCP::ToolResponse("{\"success\":true,\"state\":\"" + state + "\"}");
    }
  );
  Serial.println("[MCP] 彩灯控制工具已注册");
}

void setup() {
  Serial.begin(115200);

  //初始化风扇控制引脚
  pinMode(FAN_PIN, OUTPUT);
  digitalWrite(FAN_PIN, LOW);//风扇初始化关闭-继电器低电平
  Serial.println("[FAN]风扇控制引脚初始化完成");

  //初始化彩灯控制引脚
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);//彩灯初始化关闭-继电器低电平
  Serial.println("[LED]彩灯控制引脚初始化完成");

  // 连接WiFi
  Serial.print("连接到WiFi: ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("WiFi已连接");
  Serial.println("IP地址: " + WiFi.localIP().toString());

  // 初始化MCP客户端
  mcpClient.begin(mcpEndpoint, onConnectionStatus);
}

void loop() {
  // 处理MCP客户端事件
  mcpClient.loop();

  // 其他代码...
  delay(10);
}
