物联网创意时钟 | ESP32+点阵屏+温湿度监测 简单

极简电子美学：裸露电路+木艺框架，展现工业设计感

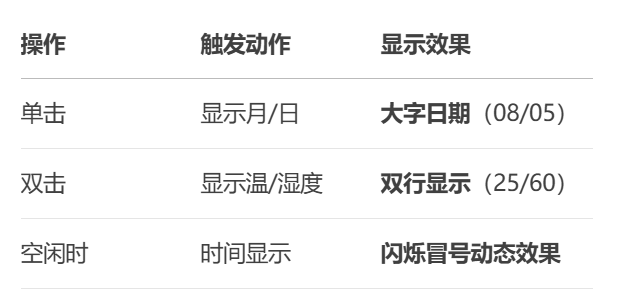

一键双显功能：时间/日期/温湿度智能切换

教学友好：Mixly图形化编程降低物联网开发门槛

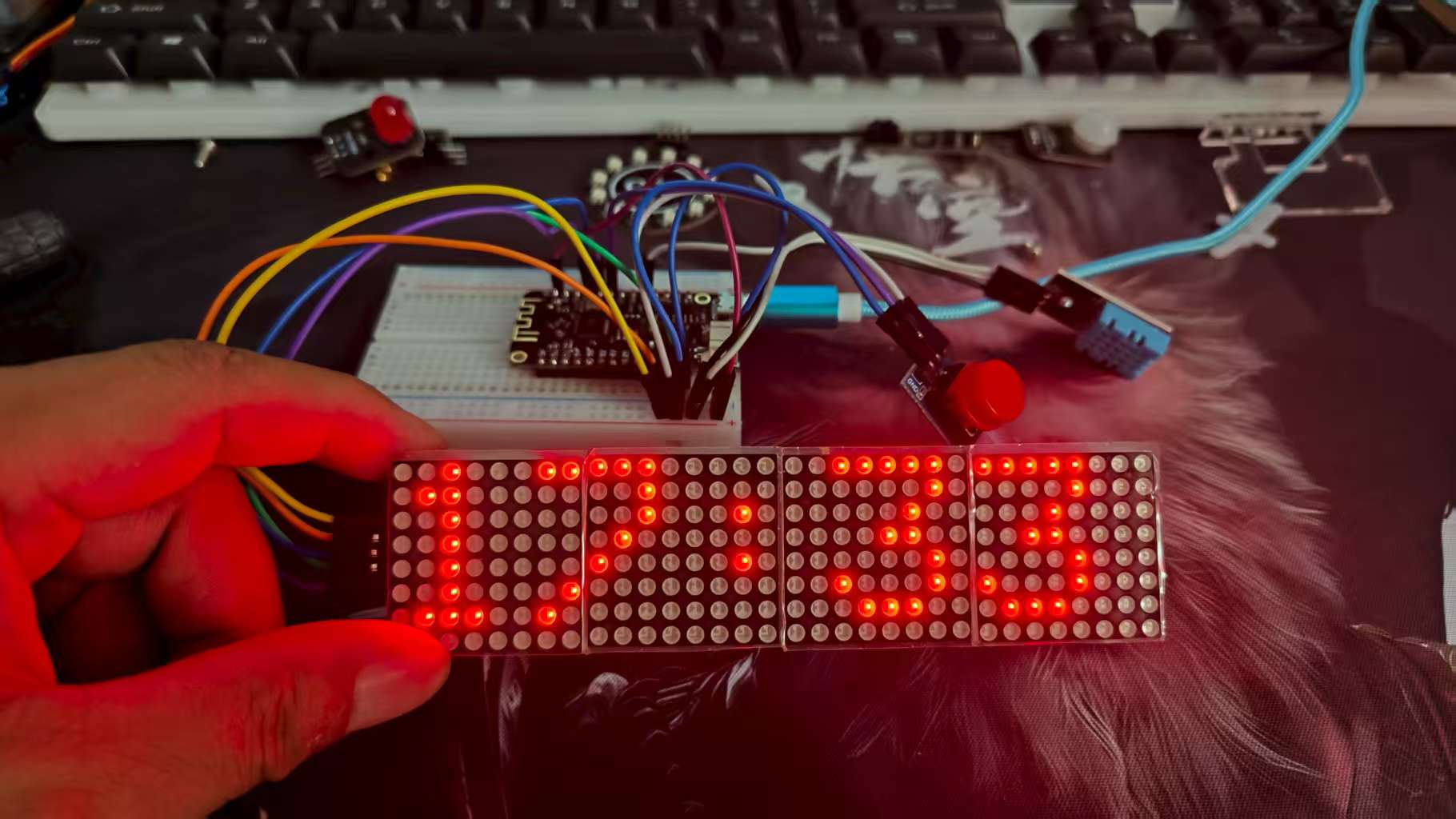

卓越显示效果：a.大字醒目：4合1点阵屏提供超大数字显示；b.高对比度：红色LED在暗光环境下清晰可见；c.科技美感：点阵像素风格打造复古数字时钟效果。

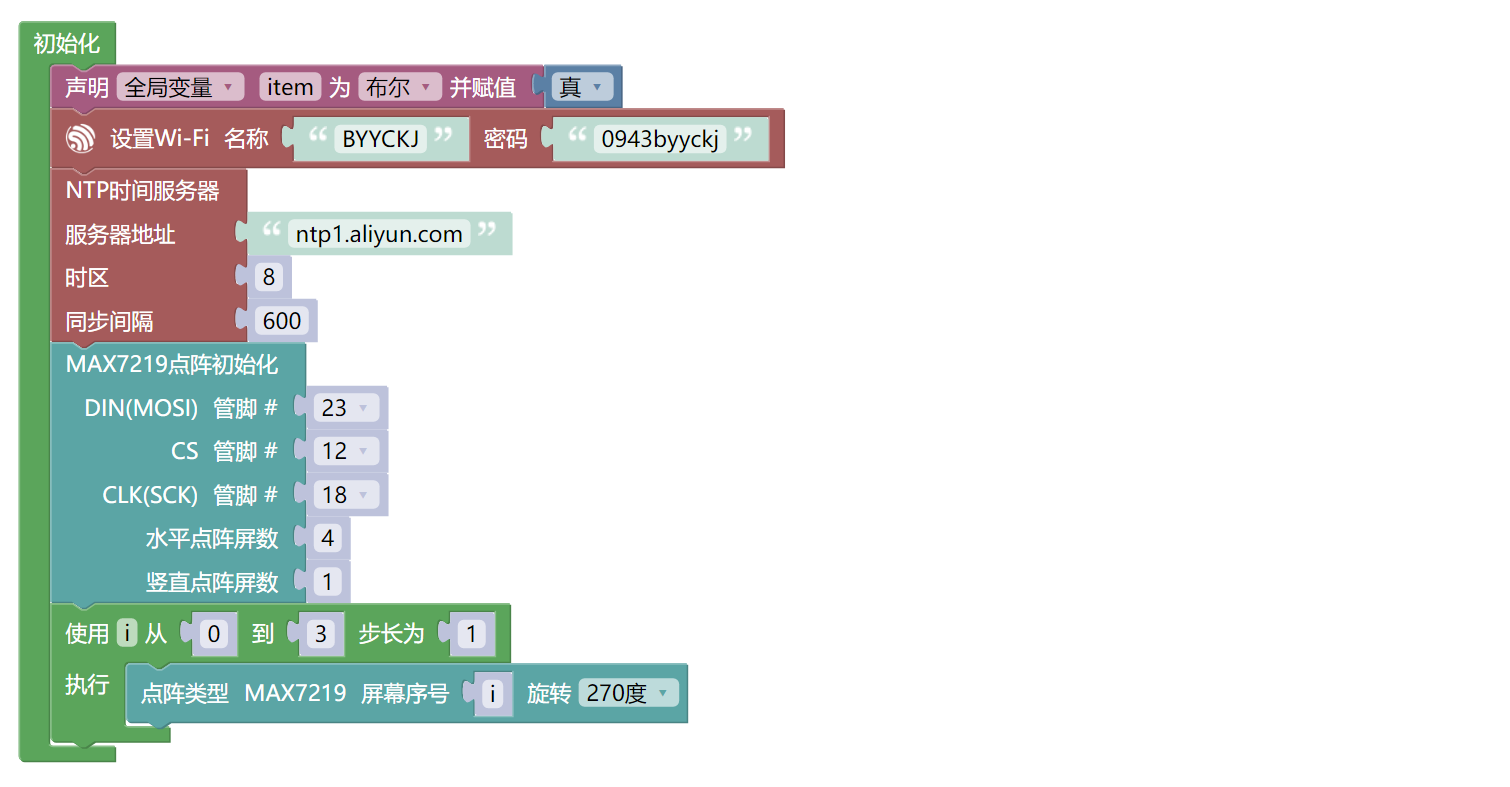

1. 初始化设置

a. 初始化布尔变量“item”，并将其初始值设定为“真”；

b. 初始化 Wi-Fi 名称和密码；

c. 初始化 NTP 时间服务器（采用默认的阿里云时间服务器，时区设置为 8，同步间隔时间为 600）；

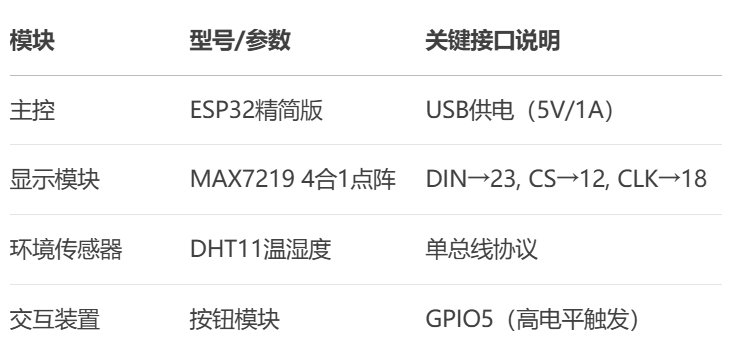

d. 初始化 MAX7219 点阵模块管脚，其中 DIN 使用 23 管脚、CS 使用 12 管脚、CLK 使用 18 管脚，初始水平点阵屏数量为 4，竖直点阵屏数量为 1；

e. 运用循环结构对 4 块点阵屏的显示方向进行旋转，以使四块屏幕的显示实现连接。

2. 智能按键响应

按钮采用管脚5；所使用的按钮在按下时为高电平，通过高电平触发多功能按键的单击或双击操作。无论触发的是单击还是双击，都会将变量item赋值为“假”，随后先使点阵屏全部熄灭，接着让点阵屏显示月日或温湿度。显示持续两秒后，将变量item赋值为“真”，随后借助定时器重新回到显示时间的状态。

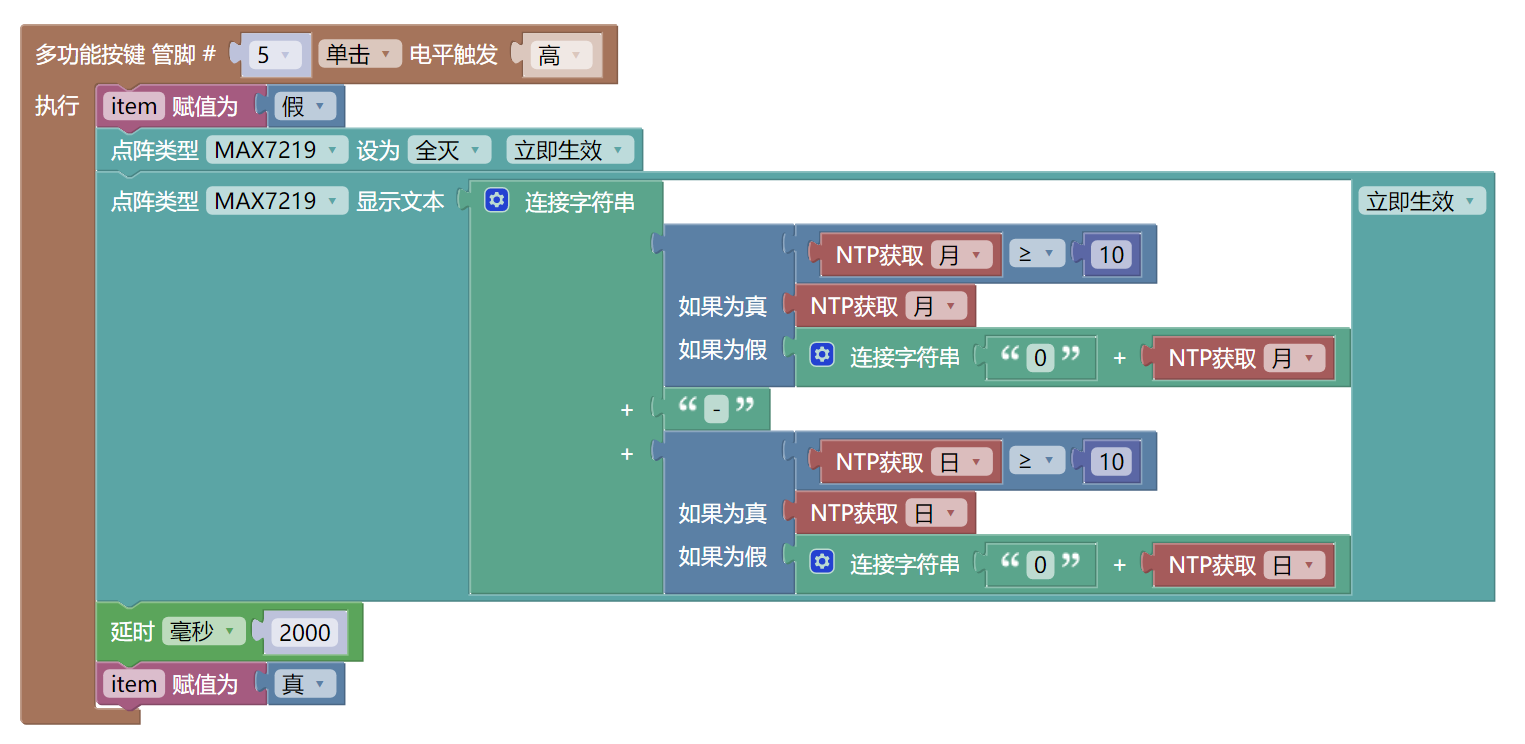

（1）单击程序说明：此部分程序需要在日和月仅为1位数字时，在其前面补一个“0”，从而使月和日显示为两位数字时，与显示为一位数字时的长度格式保持一致。

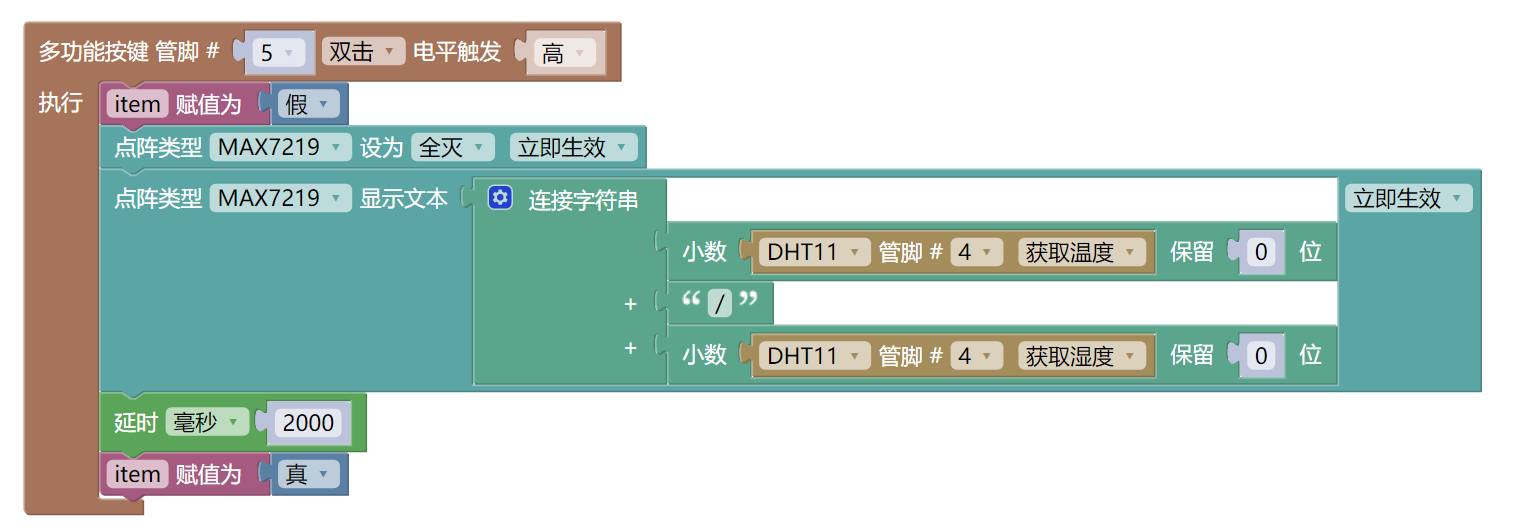

（2）双击程序说明：该部分程序会读取温湿度传感器的数值，并对这些数值进行取整操作，使用“/”连接温度和湿度，以实现温度和湿度的同时显示。

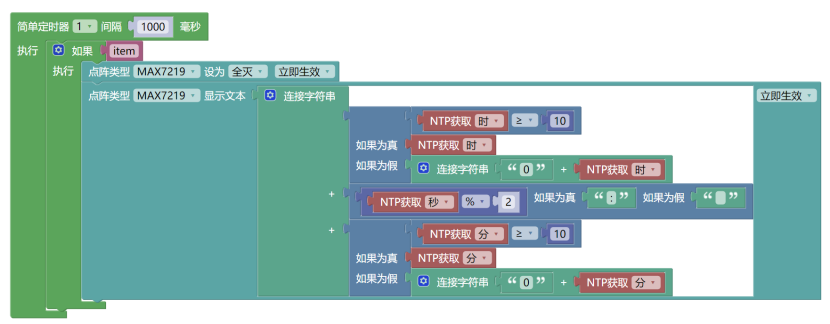

3.简单定时器程序说明：

a. 定时器内部点阵屏的时间显示程序，必须在变量 item 为“真”的条件下才能执行。若 item 为“假”，点阵屏显示将切换至日期或温湿度显示。

b. 时分显示程序和月日显示程序相同，需要判断时的位数是 1 位还是 2 位。若为 1 位，需在数字前补一个“0”。

c. 时分之间使用两个点，通过判断秒数是奇数还是偶数来实现两个点的亮灭切换显示。

1. 关键技术点：（1）NTP网络授时：通过阿里云服务器(ntp1.aliyun.com)获取北京时间（时区+8）；（2）低功耗设计：600秒/次时间同步，降低网络负载；（3）状态机控制：item变量实现“时钟-数据”双模式切换。

2. 编程技巧

 // 伪代码示例：时间显示补零逻辑

if (hour < 10):

  显示 "0" + str(hour)

else:

  显示 str(hour)

3. 常见问题解决方案

现象：点阵屏显示错位；排查方向：检查点阵屏旋转角度。

1.功能升级：增加光照传感器自动调节屏幕亮度；添加蜂鸣器实现整点报时。

2结构优化：激光切割亚克力外壳替代木框架；设计PCB集成模块减少飞线。
