步骤1 项目说明
通过移动手部，利用电脑摄像头捕捉手部关键点，进而实现对小车的左转和右转控制。本项目旨在通过简单的手势操作，展示机器学习与物联网技术在实际应用中的结合，激发学习者对人工智能和物联网的兴趣。
步骤2 硬软件说明
编程软件：Mind+（一款基于Scratch的图形化编程软件，适合初学者快速上手）
主控：行空板K10（具备强大的处理能力和丰富的扩展接口）
其他硬件：K10扩展板 + 小车（扩展板需支持两路电机驱动，小车配备两个TT马达）
其他软件：Siot2.0（开源免费的MQTT服务器软件，用于搭建本地物联网环境，下载链接：腾讯微云 https://share.weiyun.com/6SFhgLQj）
步骤3 相关技术
（一）机器学习及PoseNet姿态识别相关
1. 相关概念介绍
Mind+从V1.6.4版本开始加入了机器学习（ML5）功能，基于轻量的TensorFlow框架，旨在帮助广大中小学师生零成本普及人工智能教育。仅需一台电脑和一个普通USB摄像头，即可通过图形化编程完成机器学习课程，涵盖KNN分类、FaceAPI人脸识别追踪、PoseNet姿态识别、mobileNet物体识别等功能。
ML5是一个面向艺术家、创意编码人员和学生的机器学习库，基于TensorFlow.js开发，无需其他外部依赖项，即可在浏览器中访问机器学习算法和模型。PoseNet功能可实现17个人体姿态识别及追踪位置，适用于姿态控制应用。该功能无需联网，仅需一个摄像头即可实现。姿势估计是一种计算机视觉技术，用于检测图像和视频中的人类姿态，确定关键体关节的位置，但无法识别图像中的人员，不存在个人身份信息。
2. 准备工作
准备一台电脑（推荐配置：4GB及以上内存，以确保流畅运行姿态识别程序）。
准备一个摄像头（电脑自带摄像头或USB摄像头均可）。
3. 加载插件

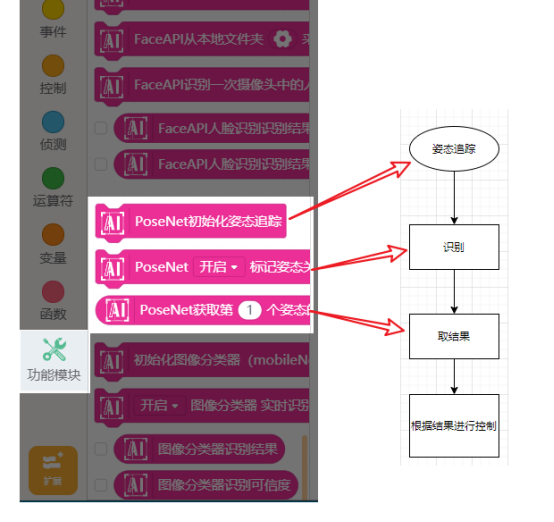

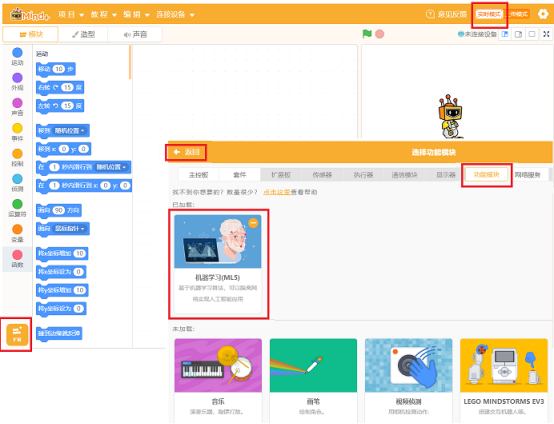

在Mind+的实时模式下，点击“扩展”-“功能模块”，点击“机器学习(ML5)”，加载完成后，机器学习(ML5)积木块将出现在编程界面中，其中包含PoseNet姿态追踪功能。
4. 使用逻辑
PoseNet姿态识别是已经训练好的模型，无需训练过程，直接开启识别即可。
5. 开始识别
编写程序后，点击绿旗执行循环检测。识别结果将显示手部关键点的位置信息。需要注意的是，姿态追踪对电脑性能要求较高，可能会导致电脑运行变卡，建议在性能较好的电脑上运行。
6. 常见问题及解决办法
问题：使用舞台显示摄像头画面时，为什么看不到姿态识别的点位？
解决办法：默认情况下，姿态识别结果显示是关闭的，以避免影响舞台显示效果。需要使用以下积木块打开结果显示功能，舞台才会显示识别结果。
（二）物联网及MQTT相关
1. 相关概念介绍

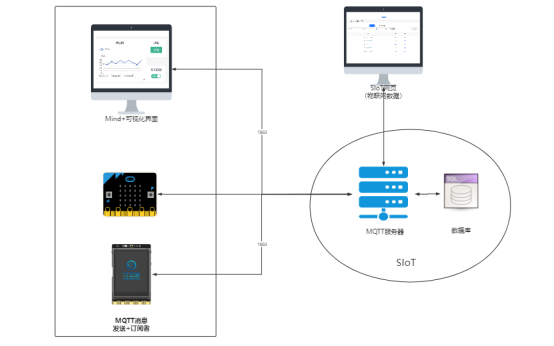

SIoT是一个针对学校场景的开源免费的MQTT服务器软件，可一键创建本地物联网服务器。它包含一个MQTT服务器、一个数据库和一个网页界面。MQTT服务器负责数据的转发及存储判断，网页界面可用于方便地查看数据或进行简单的程序测试。MQTT（Message Queuing Telemetry Transport，消息队列遥测传输）是一种轻量级的消息传输协议，适用于物联网场景中的低带宽、高延迟或不可靠网络环境。
2. 在电脑上运行SIoT

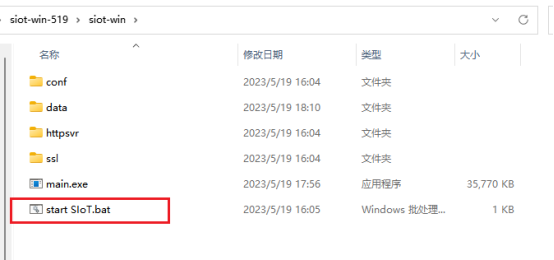

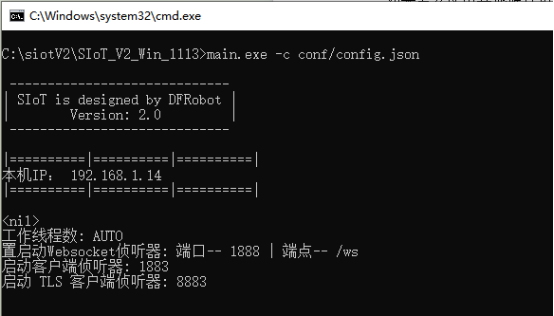

下载Win版本的SIoT V2，解压后双击“start SIoT.bat”启动新版SIoT。启动后会弹出小黑窗显示服务器启动信息。注意：运行的是“start SIoT.bat”，而不是“main.exe”。

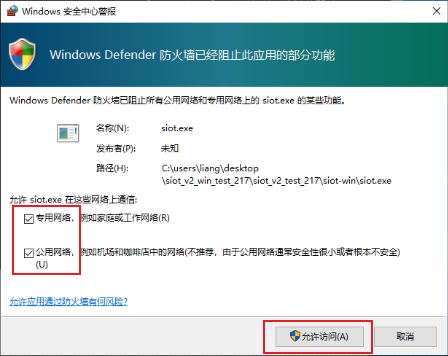

启动时需将SIoT添加到允许应用通过防火墙，勾选“专用网络”和“公用网络”，否则外部设备可能无法访问。
在浏览器输入“127.0.0.1:8080”即可打开网页端口，登录账号为“siot”，密码为“dfrobot”。打开后可以新建Topic或查看消息。
如果打开的还是老版页面，可能是之前打开过存在缓存，可以按“Ctrl+F5”强制刷新页面缓存。

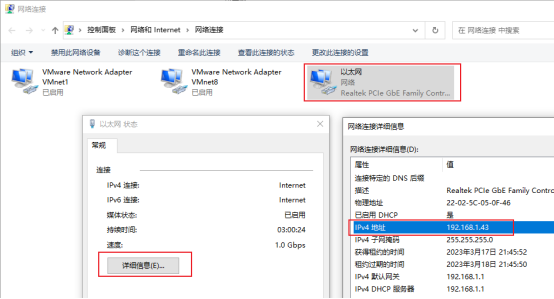

如果需要使用其他硬件访问电脑上的SIoT，需确保设备（如esp32掌控板等）可以通过WiFi正常连接运行SIoT的电脑。查找电脑IP地址的方法：在控制面板的网络连接中，找到当前WiFi网络对应的网卡，获取当前电脑IP地址（一般是192.168开头）。然后使用另一个处于同一WiFi网络下的设备，访问“IP:端口”，例如电脑IP为192.168.1.43，则在手机浏览器输入“192.168.1.43:8080”，如果能打开SIoT网页则说明网络通畅，否则需检查是否已将SIoT加入防火墙允许列表以及是否处于同一WiFi网络下。
3. 插件加载

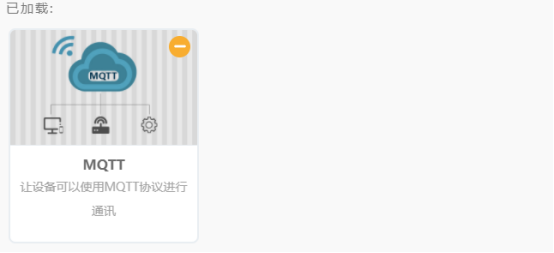

在上传模式中，需添加MQTT插件和WIFI插件。
在实时模式中，只需添加MQTT插件，电脑网卡已实现网络连接。
步骤4 项目制作
（一）SIoT设置

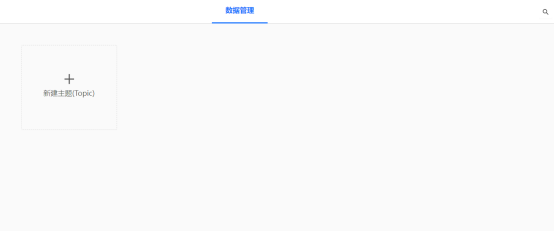

电脑启动SIoT后，在浏览器进入SIoT后台，创建主题（Topic）：“消息”。

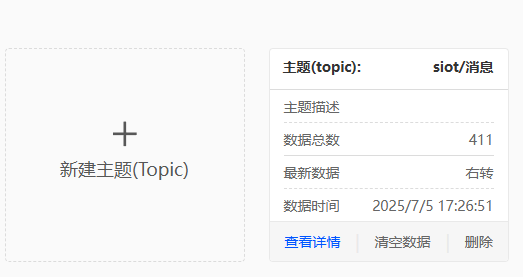

在此处，可以进行主题删除、清空数据操作，也可以点击“查看详情”查看所有数据。进入“查看详情”后，勾选“自动刷新”，可以查看实时更新的数据。
（二）电脑端设置与程序
1. 实时模式

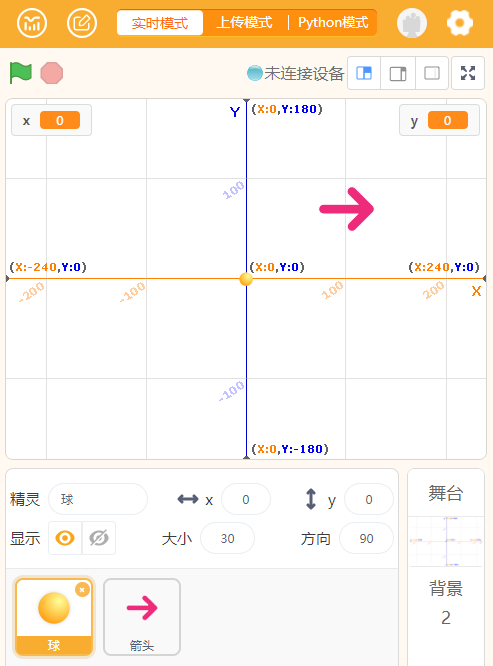

角色和背景可以参照下图：
2. 程序1（角色小球）

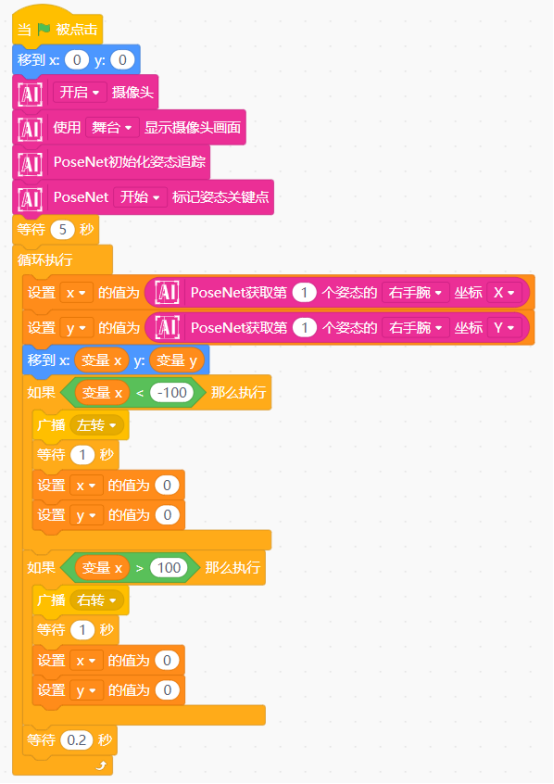

程序逻辑：根据右手腕坐标在舞台的左右位置，广播左右转消息。程序代码如下：
说明：为简单起见，本程序仅实现了左右转功能。理解该程序后，可以进一步拓展，实现前进、后退等更多功能。
3. 程序2（角色箭头）

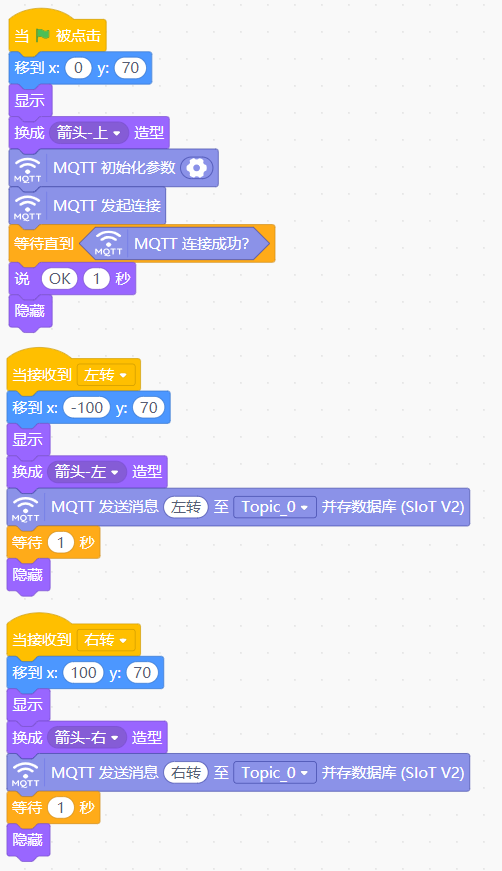

该角色用于在舞台显示小车运行方向，同时通过程序向K10发送控制信息。程序代码如下：

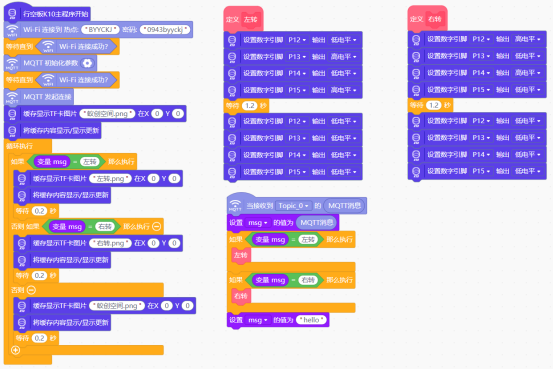

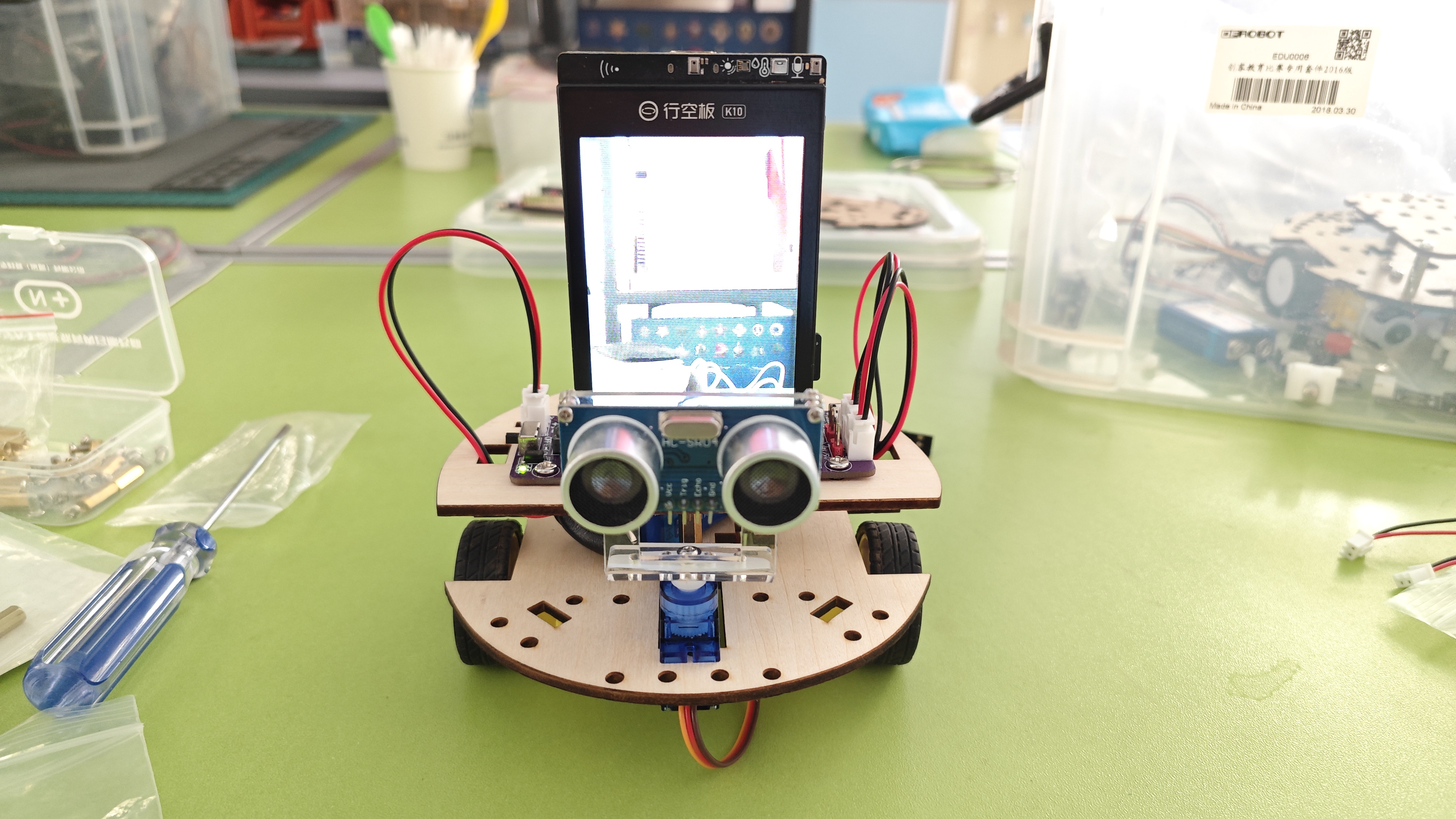

（三）小车及程序
行空板K10的TF卡需提前准备三张图片（可使用豆包AI生成）。
小车必须配备带两路电机驱动的扩展板，两个TT马达分别连接12、13和14、15电机专用接线端子。

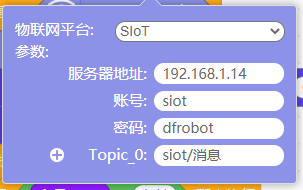

MQTT配置（此处需详细说明MQTT配置的具体参数和步骤）。
步骤5 视频演示
步骤6 项目拓展
1.通过人体关键点识别，可以实现更多样化的小车控制，如前进、后退、停止等。
2.该项目使用的主控是行空板K10，也可以将主控更换为掌控板等其他兼容设备，以满足不同的需求。
3.小车还可添加舵机、传感器等其他电子模块，实现更有趣的拓展功能。
