Beetle 树莓派RP2350：一起来掷骰子- Makelog(造物记)

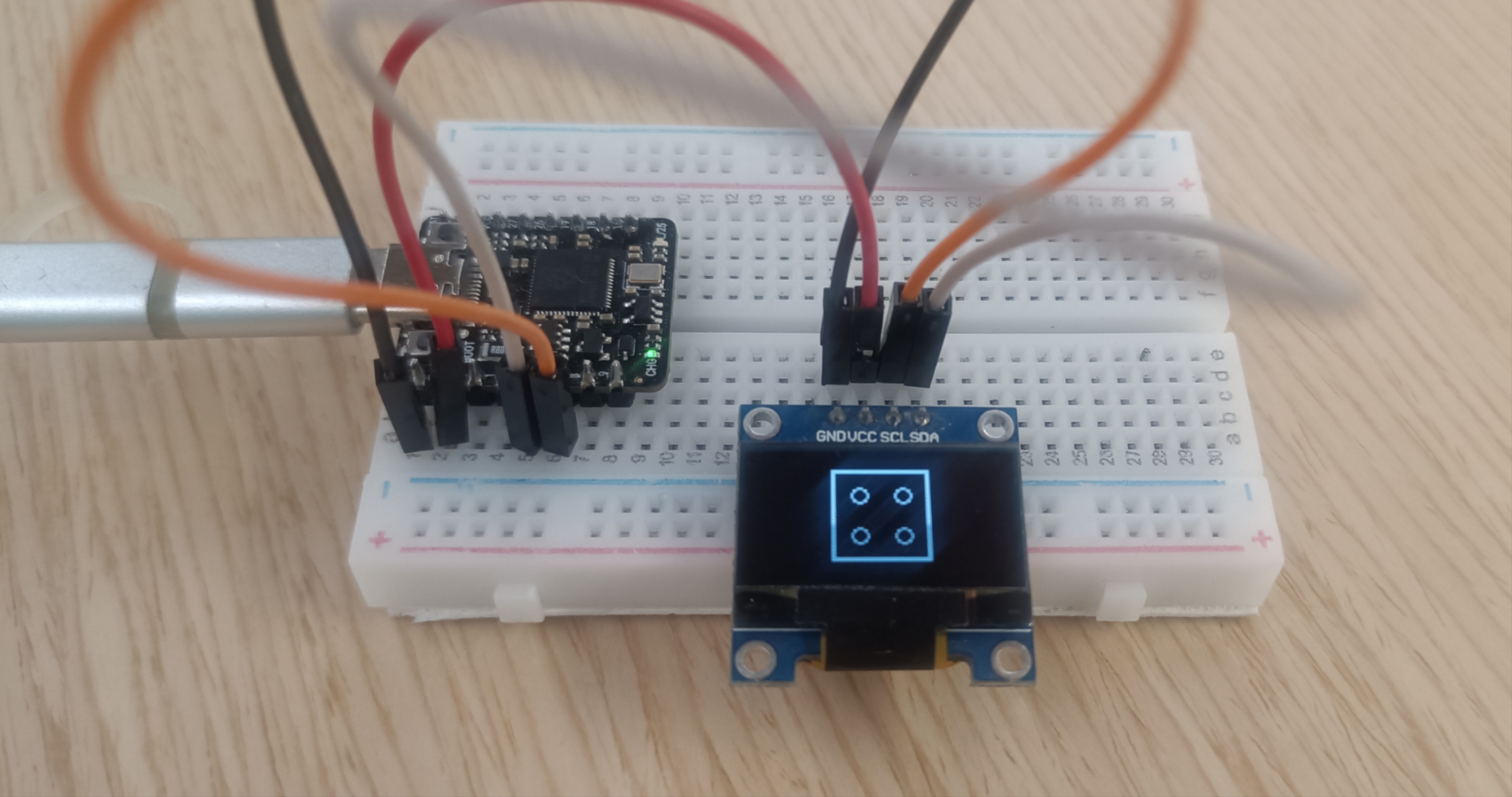

掷骰子是常见的娱乐项目。今天让给我们一起用Beetle RP2350来掷骰子。

硬件介绍

1、Beetle RP2350 开发板

Beetle RP2350 是一款基于RP2350芯片设计的高性能迷你体积的开发板，有2路ADC，分别是A0对应IO26，A1对应IO27。

2、0.96 OLED屏

0.96寸OLED显示模块采用SSD1306驱动芯片，有128x64个自发光的白色像素点，采用I2C通信。

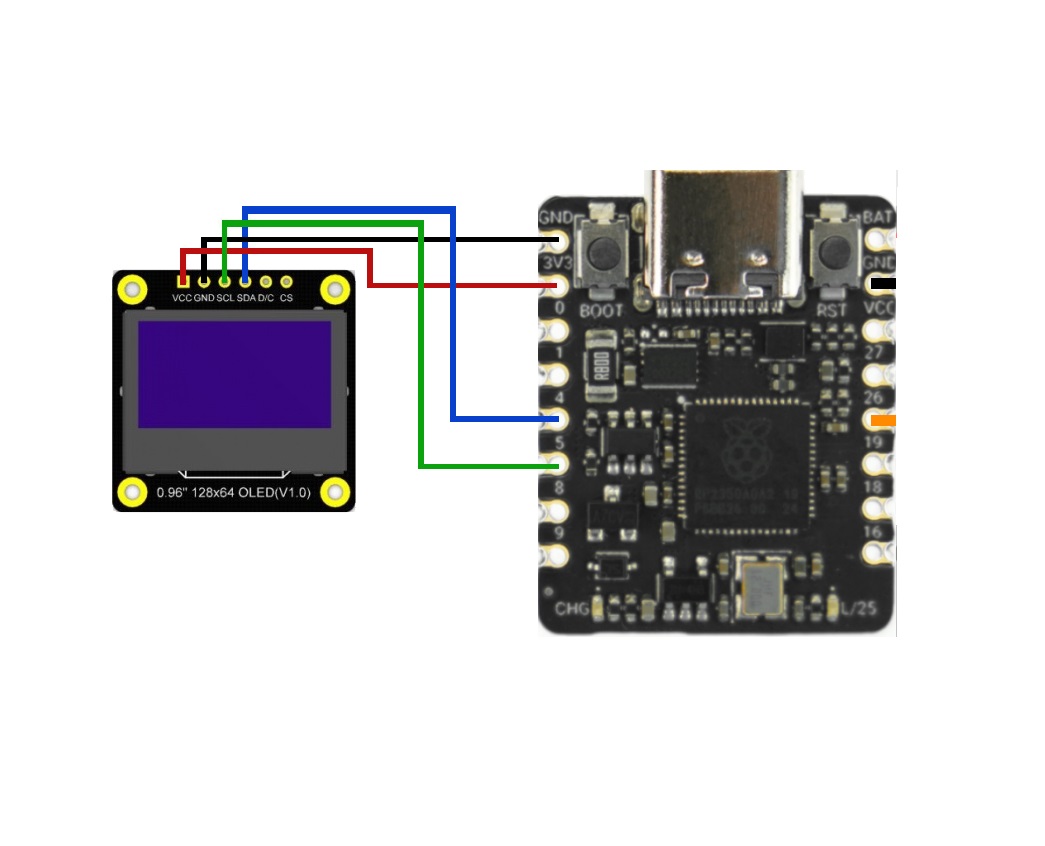

连接电路

程序编写

1、安装Beetle RP2350 开发板

步骤 1：添加开发板管理器网址

打开 Arduino IDE 后，点击菜单栏中的文件 -> 首选项。

在弹出的首选项窗口中，找到附加开发板管理器网址输入框。

输入 Beetle RP2350 开发板的支持包链接。通常可以在开发板的官方文档或者社区中找到对应的链接。对于 RP2350 开发板，一般使用的链接是 https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json。

点击确定保存设置。

步骤 2：安装 Beetle RP2350 开发板支持

点击菜单栏中的工具 -> 开发板 -> 开发板管理器，在开发板管理器窗口中，等待索引更新完成。

在搜索框中输入 RP2350。

在搜索结果中找到 Raspberry Pi Pico/RP2040/RP2350 并点击安装按钮。

等待安装过程完成，这可能需要一些时间，具体取决于你的网络速度。

步骤 3：选择 Generic RP2350 开发板

安装完成后，点击菜单栏中的工具 -> 开发板，在开发板列表中选择 Generic RP2350。

步骤 4：选择端口

将 Beetle RP2350 开发板通过 USB 线连接到计算机。点击菜单栏中的工具 -> 端口，选择与开发板对应的端口。

完成以上步骤后，你就可以在 Arduino IDE 中使用 Beetle RP2350 开发板进行编程和开发了。你可以编写代码并上传到开发板上运行。

2、安装U8g2库

在库管理器的搜索框中输入 U8g2，然后在搜索结果中找到对应的库。点击安装按钮，等待安装完成。

主要程序代码及说明

代码

#include <U8g2lib.h>
#include <Wire.h>


U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(
  U8G2_R0,
  U8X8_PIN_NONE,
  5,  // SCL-D5
  4   // SDA-D4
);

enum DiceState {INIT, ROLLING, RESULT};
DiceState state = INIT;
unsigned long startTime = 0;
int diceValue = 0;
const int ROLL_TIME = 1500;  // 滚动持续时间(ms)
const int SHOW_TIME = 3000;  // 结果显示时间(ms)

void setup() {
  Serial.begin(9600);
  u8g2.begin();
  randomSeed(analogRead(26));
}

void loop() {
  switch(state) {
    case INIT:
      state = ROLLING;
      startTime = millis();
      break;

    case ROLLING:
      if(millis() - startTime < ROLL_TIME) {
        diceValue = random(1, 7);
      } else {
        state = RESULT;
        startTime = millis();
      }
      break;

    case RESULT:
      if(millis() - startTime > SHOW_TIME) {
        // state = INIT;  // 如需多次运行，可取消注释此行
      }
      break;
  }

  updateDisplay();
  delay(50);  // 降低刷新率
}

void updateDisplay() {
  u8g2.clearBuffer();

  // 绘制骰子边框
  const int SIZE = 50;  // 骰子尺寸
  const int X = (128 - SIZE) / 2;
  const int Y = (64 - SIZE) / 2;

  u8g2.drawFrame(X, Y, SIZE, SIZE);
  u8g2.drawFrame(X+1, Y+1, SIZE-2, SIZE-2);

  // 绘制点数
  if(state == RESULT) {
    drawDots(diceValue, X, Y, SIZE);
    u8g2.setFont(u8g2_font_10x20_tf);
    u8g2.setCursor(59, 60);
    // u8g2.print(diceValue);
  } else {
    drawDots(random(1, 7), X, Y, SIZE);
  }
  u8g2.sendBuffer();
}

void drawDots(int value, int x, int y, int size) {
  const int PAD = size / 5;  // 内边距
  const int DOT = size / 6;  // 点直径
  const int SPACE = (size - 2*PAD - DOT) / 2;  // 点间距

  // 清空内部区域
  u8g2.setDrawColor(0);
  u8g2.drawBox(x+2, y+2, size-4, size-4);
  u8g2.setDrawColor(1);

  // 计算中心点偏移量
  int cx = x + size/2;
  int cy = y + size/2;

  // 绘制各点数
  switch(value) {
    case 1:
      drawDot(cx, cy, DOT);
      break;

    case 2:
      drawDot(cx - SPACE, cy - SPACE, DOT);
      drawDot(cx + SPACE, cy + SPACE, DOT);
      break;

    case 3:
      drawDot(cx - SPACE, cy - SPACE, DOT);
      drawDot(cx, cy, DOT);
      drawDot(cx + SPACE, cy + SPACE, DOT);
      break;

    case 4:
      drawDot(cx - SPACE, cy - SPACE, DOT);
      drawDot(cx + SPACE, cy - SPACE, DOT);
      drawDot(cx - SPACE, cy + SPACE, DOT);
      drawDot(cx + SPACE, cy + SPACE, DOT);
      break;

    case 5:
      drawDot(cx - SPACE, cy - SPACE, DOT);
      drawDot(cx + SPACE, cy - SPACE, DOT);
      drawDot(cx, cy, DOT);
      drawDot(cx - SPACE, cy + SPACE, DOT);
      drawDot(cx + SPACE, cy + SPACE, DOT);
      break;

    case 6:
      drawDot(cx - SPACE, cy - SPACE, DOT);
      drawDot(cx + SPACE, cy - SPACE, DOT);
      drawDot(cx - SPACE, cy, DOT);
      drawDot(cx + SPACE, cy, DOT);
      drawDot(cx - SPACE, cy + SPACE, DOT);
      drawDot(cx + SPACE, cy + SPACE, DOT);
      break;
  }
}

void drawDot(int x, int y, int size) {
  u8g2.drawCircle(x, y, size/2, U8G2_DRAW_ALL);
}
