使用Beetle RP2350开发万向麦轮智能车运动控制教程
本教程将指导你如何基于Beetle RP2350开发板，搭建一辆支持全向移动的麦克纳姆轮（万向麦轮）智能小车，实现前进、后退、左移、右移及旋转等多种运动方式。我们将介绍硬件连接、VSCode开发环境配置、运动控制原理、核心代码实现，并展示如何借助GitHub Copilot高效开发。
目录
1. [项目简介与硬件准备](#1-项目简介与硬件准备)
2. [麦轮运动原理简述](#2-麦轮运动原理简述)
3. [硬件连接与电机驱动](#3-硬件连接与电机驱动)
4. [VSCode与Arduino开发环境配置](#4-vscode与arduino开发环境配置)
5. [小车运动控制代码实现](#5-小车运动控制代码实现)
6. [Copilot辅助开发技巧](#6-copilot辅助开发技巧)
7. [进阶玩法与扩展建议](#7-进阶玩法与扩展建议)
---
1. 项目简介与硬件准备
### 项目目标
- 使用Beetle RP2350控制四驱麦轮底盘，实现全向移动
- 支持前进、后退、左移、右移、顺/逆时针旋转等运动
- 通过串口或遥控命令控制小车运动
### 所需硬件
- Beetle RP2350开发板 ×1
- 四驱麦轮底盘（含4个麦轮、4个直流电机）×1
- L298N或TB6612等电机驱动模块 ×1
- 7.4V锂电池或移动电源 ×1
- 杜邦线若干
- USB数据线
### 连接示意图
```
Beetle RP2350 电机驱动模块 电机
D0/D1 --------> IN1/IN2 ------> 左前轮
D4/D5 --------> IN3/IN4 ------> 右前轮
D8/D9 --------> IN5/IN6 ------> 左后轮
D16/D18 --------> IN7/IN8 ------> 右后轮
3.3V/5V --------> VCC
GND --------> GND
```
*具体引脚可根据实际接线调整，建议用PWM口实现速度调节。*
---
## 2. 麦轮运动原理简述
麦克纳姆轮（Mecanum Wheel）是一种特殊结构的全向轮，通过四个轮子不同方向的组合转动，实现小车前后、左右、斜向及原地旋转等全向运动。
### 麦轮结构特点
麦克纳姆轮表面由多个呈45°角安装的小滚子组成，这些滚子可以产生与轮子旋转方向成45°的力分量，使车体能够实现全向运动。
### 运动控制矩阵
四轮编号如下（俯视）：
- 左前轮：LF
- 右前轮：RF
- 左后轮：LB
- 右后轮：RB
| 运动方向 | LF | RF | LB | RB |
|----------|----|----|----|----|
| 前进 | + | + | + | + |
| 后退 | - | - | - | - |
| 左移 | - | + | + | - |
| 右移 | + | - | - | + |
| 顺时针旋转 | + | - | + | - |
| 逆时针旋转 | - | + | - | + |
"+"为正转，"-"为反转。
### 运动原理
当控制不同轮子以不同方向旋转时，产生的分力合成会导致车体向特定方向运动。例如，所有轮子正向转动时，车体前进；左侧轮子正转、右侧轮子反转时，车体原地旋转。
---
## 3. 硬件连接与电机驱动
### 电机驱动模块选择
麦克纳姆轮小车需要控制4个直流电机，常用的驱动模块有：
1. **L298N驱动板**：经典H桥驱动，可同时控制2-4个直流电机
2. **TB6612FNG模块**：体积小，效率高，可同时控制2个电机
3. **DRV8833双H桥驱动**：低压应用，适合电池供电
本教程以TB6612模块为例进行说明。
### 电机驱动模块接线
TB6612模块接线方法：
- AIN1/AIN2 控制左前轮
- BIN1/BIN2 控制右前轮
- PWMA/PWMB 分别为左右前轮PWM速度控制
- 其余两组控制后轮（需使用两块TB6612）
### 供电建议
- 电机电源与主控板电源分开，避免干扰
- 驱动板GND与Beetle RP2350 GND共地
- 电机供电建议7.4V锂电池，确保足够驱动力
- 控制逻辑电源使用Beetle RP2350的3.3V或5V引脚
---
## 4. VSCode与Arduino开发环境配置
本部分同前教程，可参考[VSCode配置Arduino开发环境](./VSCode与Copilot开发Beetle_RP2350教程.md#2-vscode配置arduino开发环境)章节，确保已安装：
- VSCode
- Arduino IDE
- Arduino扩展
- RP2350开发板支持包
完成后，创建一个新的Arduino项目文件，命名为`MecanumCar.ino`，准备编写小车控制代码。
---
## 5. 小车运动控制代码实现
### 代码结构设计
对于麦轮小车的控制代码，我们采用以下结构：
1. 定义电机控制引脚和常量
2. 实现单轮控制函数
3. 实现基本运动函数（前后左右、旋转）
4. 添加串口命令控制接口
### 基础代码示例
```cpp
// Beetle RP2350 万向麦轮小车运动控制
// 支持前后左右移动与旋转
// 电机引脚定义（请根据实际接线调整）
#define LF_IN1 0 // 左前轮IN1
#define LF_IN2 1 // 左前轮IN2
#define RF_IN1 4 // 右前轮IN1
#define RF_IN2 5 // 右前轮IN2
#define LB_IN1 8 // 左后轮IN1
#define LB_IN2 9 // 左后轮IN2
#define RB_IN1 16 // 右后轮IN1
#define RB_IN2 18 // 右后轮IN2
#define PWM_SPEED 200 // 速度(0-255)
// 单轮控制
void setMotor(int in1, int in2, bool forward) {
digitalWrite(in1, forward ? HIGH : LOW);
digitalWrite(in2, forward ? LOW : HIGH);
}
// 全部停止
void stopAll() {
setMotor(LF_IN1, LF_IN2, false);
setMotor(RF_IN1, RF_IN2, false);
setMotor(LB_IN1, LB_IN2, false);
setMotor(RB_IN1, RB_IN2, false);
}
// 前进
void moveForward() {
setMotor(LF_IN1, LF_IN2, true);
setMotor(RF_IN1, RF_IN2, true);
setMotor(LB_IN1, LB_IN2, true);
setMotor(RB_IN1, RB_IN2, true);
}
// 后退
void moveBackward() {
setMotor(LF_IN1, LF_IN2, false);
setMotor(RF_IN1, RF_IN2, false);
setMotor(LB_IN1, LB_IN2, false);
setMotor(RB_IN1, RB_IN2, false);
}
// 左移
void moveLeft() {
setMotor(LF_IN1, LF_IN2, false);
setMotor(RF_IN1, RF_IN2, true);
setMotor(LB_IN1, LB_IN2, true);
setMotor(RB_IN1, RB_IN2, false);
}
// 右移
void moveRight() {
setMotor(LF_IN1, LF_IN2, true);
setMotor(RF_IN1, RF_IN2, false);
setMotor(LB_IN1, LB_IN2, false);
setMotor(RB_IN1, RB_IN2, true);
}
// 顺时针旋转
void rotateCW() {
setMotor(LF_IN1, LF_IN2, true);
setMotor(RF_IN1, RF_IN2, false);
setMotor(LB_IN1, LB_IN2, true);
setMotor(RB_IN1, RB_IN2, false);
}
// 逆时针旋转
void rotateCCW() {
setMotor(LF_IN1, LF_IN2, false);
setMotor(RF_IN1, RF_IN2, true);
setMotor(LB_IN1, LB_IN2, false);
setMotor(RB_IN1, RB_IN2, true);
}
void setup() {
pinMode(LF_IN1, OUTPUT); pinMode(LF_IN2, OUTPUT);
pinMode(RF_IN1, OUTPUT); pinMode(RF_IN2, OUTPUT);
pinMode(LB_IN1, OUTPUT); pinMode(LB_IN2, OUTPUT);
pinMode(RB_IN1, OUTPUT); pinMode(RB_IN2, OUTPUT);
Serial.begin(9600);
Serial.println("Beetle RP2350 万向麦轮小车控制器已启动");
Serial.println("输入: F前进 B后退 L左移 R右移 C顺时针 Z逆时针 S停止");
}
void loop() {
if (Serial.available() > 0) {
char cmd = Serial.read();
switch (cmd) {
case 'F': moveForward(); break;
case 'B': moveBackward(); break;
case 'L': moveLeft(); break;
case 'R': moveRight(); break;
case 'C': rotateCW(); break;
case 'Z': rotateCCW(); break;
case 'S': stopAll(); break;
default: stopAll(); break;
}
}
}
```
### 添加PWM速度控制
为实现速度调节，我们可以添加PWM控制功能：
```cpp
// 添加PWM控制引脚
#define LF_PWM 26 // 左前轮PWM（使用模拟输出）
#define RF_PWM 27 // 右前轮PWM
// 根据实际情况添加后轮PWM引脚
// 带速度控制的单轮操作
void setMotorSpeed(int in1, int in2, int pwmPin, bool forward, int speed) {
digitalWrite(in1, forward ? HIGH : LOW);
digitalWrite(in2, forward ? LOW : HIGH);
analogWrite(pwmPin, speed);
}
// 修改前进函数，添加速度参数
void moveForward(int speed) {
setMotorSpeed(LF_IN1, LF_IN2, LF_PWM, true, speed);
setMotorSpeed(RF_IN1, RF_IN2, RF_PWM, true, speed);
// 控制后轮...
}
```
### 实现斜向移动
麦轮小车的优势在于可以实现斜向移动，这里添加斜向移动功能：
```cpp
// 右前方斜行
void moveDiagonalFrontRight() {
setMotor(LF_IN1, LF_IN2, true);
setMotor(RF_IN1, RF_IN2, false); // 不动
setMotor(LB_IN1, LB_IN2, false); // 不动
setMotor(RB_IN1, RB_IN2, true);
}
// 左前方斜行
void moveDiagonalFrontLeft() {
setMotor(LF_IN1, LF_IN2, false); // 不动
setMotor(RF_IN1, RF_IN2, true);
setMotor(LB_IN1, LB_IN2, true);
setMotor(RB_IN1, RB_IN2, false); // 不动
}
```
---
## 6. Copilot辅助开发技巧
GitHub Copilot可以极大提升麦轮小车开发效率，下面是一些实用技巧：
### 注释驱动开发
通过编写清晰的注释，让Copilot生成代码：
```cpp
// 实现一个函数，控制小车沿圆形轨迹运动，参数为半径和速度
```
Copilot会生成类似以下代码：
```cpp
void moveInCircle(float radius, int speed) {
// 计算内侧和外侧轮子的速度差
float ratio = (radius - WHEELBASE/2) / (radius + WHEELBASE/2);
int innerSpeed = speed * ratio;
// 假设右转圆
setMotorSpeed(LF_IN1, LF_IN2, LF_PWM, true, speed);
setMotorSpeed(RF_IN1, RF_IN2, RF_PWM, true, innerSpeed);
setMotorSpeed(LB_IN1, LB_IN2, LB_PWM, true, speed);
setMotorSpeed(RB_IN1, RB_IN2, RB_PWM, true, innerSpeed);
}
```
### 请求特定模式的实现
如需特定运动模式，可以明确描述：
```cpp
// 实现S形蛇行运动，参数为速度和周期时间
```
### 获取调试建议
如果小车表现异常：
```cpp
// 给出麦轮小车抖动问题的调试建议
```
Copilot会提供类似以下内容：
1. 检查电源电压是否稳定
2. 减小PWM频率
3. 添加电机启动缓冲
4. 校准电机参数
### 运动算法优化
需要更精确的控制时：
```cpp
// 优化运动算法，实现更平滑的加减速控制
```
---
## 7. 进阶玩法与扩展建议
掌握基础控制后，可以尝试以下进阶功能：
### 蓝牙/WiFi遥控
使用HC-05/ESP8266模块，实现远程控制：
```cpp
// 使用HC-05蓝牙模块接收控制命令
#include
SoftwareSerial BTSerial(2, 3); // RX, TX
void setup() {
// 常规初始化...
BTSerial.begin(9600);
}
void loop() {
if (BTSerial.available()) {
char cmd = BTSerial.read();
// 处理命令...
}
}
```

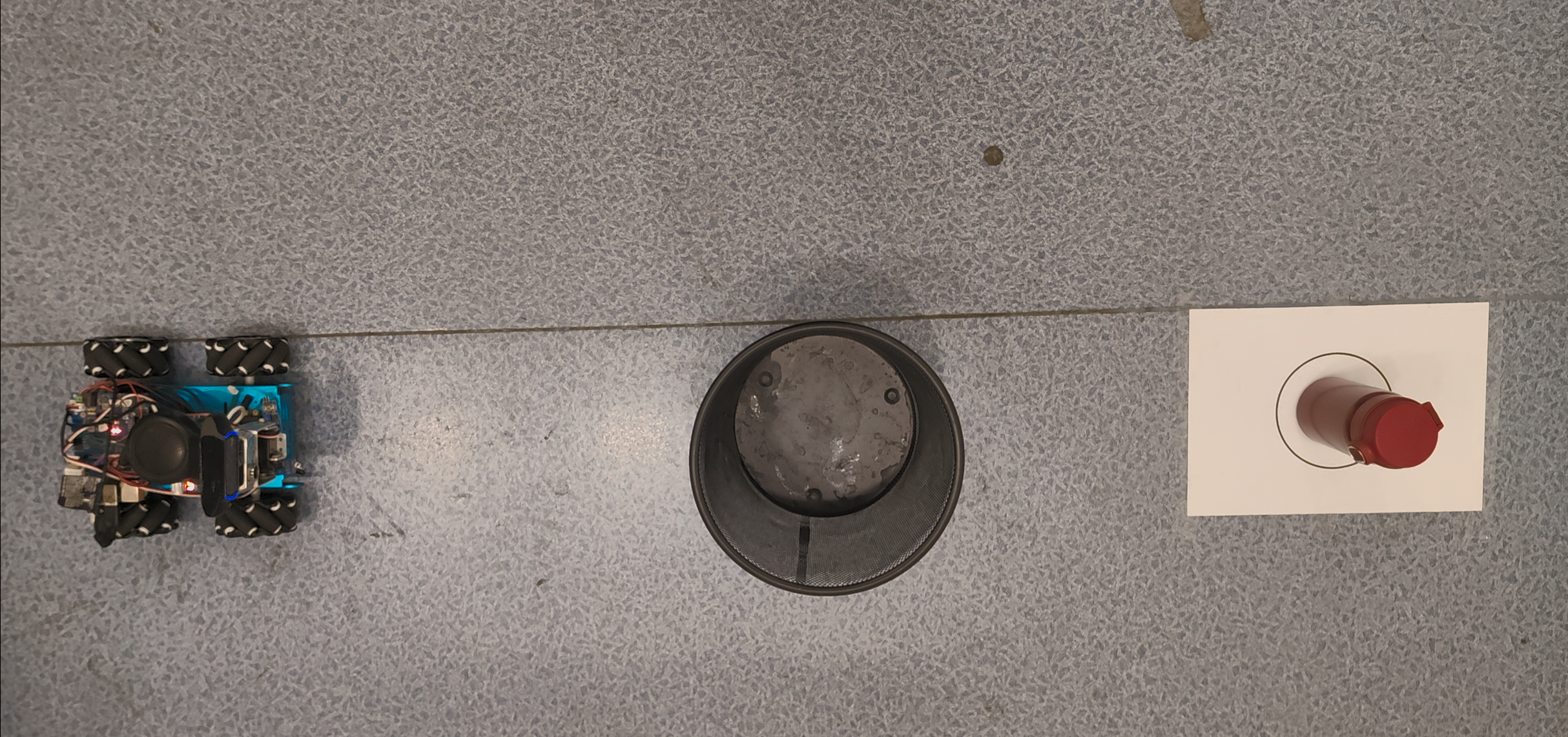

### 自动避障系统
添加HC-SR04超声波传感器，实现自动避障：
```cpp
// 超声波测距
#define TRIG_PIN 22
#define ECHO_PIN 23
long distance() {
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
return pulseIn(ECHO_PIN, HIGH) * 0.034 / 2; // 单位: cm
}
// 避障模式
void obstacleAvoidance() {
if (distance() < 30) { // 小于30cm避障
stopAll();
delay(500);
moveBackward();
delay(800);
rotateCW();
delay(700);
} else {
moveForward();
}
}
```
