项目来源：
为满足新课标中八年级“物联网实践与探索”内容要求，结合新课标中跨学科主题方向“互联智能设计”，设计了项目“远程浇花系统”。
项目介绍：
这些年，随着人们对生活品质追求的提升，居家绿化已成为一种流行时尚的生活方式。绿色植物不仅能够美化家居环境，同时也有益于人们的身心健康。然而，由于现代人生活节奏的加快，很多人因为工作或其他原因无法充分关注和照料这些绿植，往往导致植物的死亡。这不仅造成了经济损失，也可能使人们对养护绿植失去信心。
通过这套系统可以帮助用户实时了解植物的生长状况，如温度、湿度、光照、土壤湿度等，并根据植物的需求进行自动调整，如浇水、调整光照等。用户可以通过手机或其他远程设备随时查看和控制植物的生长环境，从而实现对绿植的有效养护。
本系统主要包括行空板K10、传感器、执行器、手机APP和服务器等部分。通过行空板搭载MQTT客户端程序，实现与IOT服务器和手机APP的通信；传感器除了土壤湿度传感器，还利用了行空板自带的温湿度传感器、环境光传感器，用于实时监测绿植生长环境中的各项参数；执行器包括LED灯带和水泵，用于控制浇水和光照；手机的APP采用App Inventor开发，实现用户与系统的交互；服务器采用MQTT代理程序IoT网站（iot.dfrobot.com.cn），实现掌控板与手机APP之间的消息传递。
行空板K1O集成了较多的模块，比如屏幕显示、语言合成、板载传感器等等，为这个系统的实现提供了较好的基础。
项目知识点：
为贴合新课标中八年级的内容要求，“远程浇花系统”核心教学以下知识点：
1. 通过物联网技术制作远程浇花系统，带领学生体验什么是万物互联。
2. 了解物联网中的传感器系统，利用土壤湿度传感器、温湿度传感器采集环境数据，接入物联网平台，构建简易传感物联系统。
3. 学习在物联网平台发送数据，远程控制浇水。
项目原理：
通过传感器收集土壤湿度、环境温湿度、环境光强度、液位情况，合成需要传输环境数据。K10主控板通过WIFI连接网络，依据MQTT协议向物联网平台传输环境数据，手机端通过物联网平台接收环境数据并显示。
手机端通过物联网平台（IOT）发送（开灯或浇花）指令，K1O主控板收到指令后，启动马达浇水，或启动LED灯进行光照。

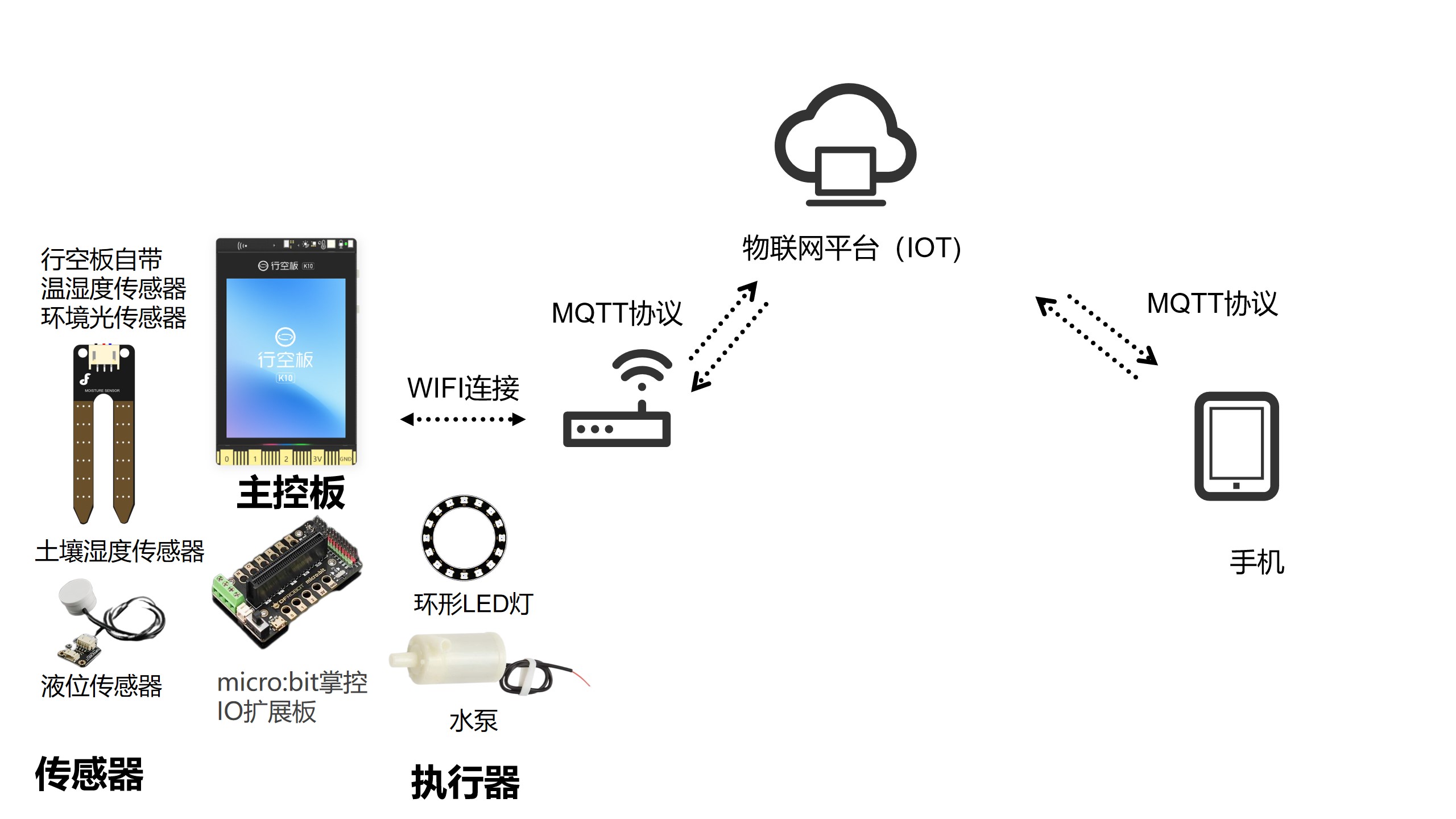

原理构架图如下：
各部件接线方式如下：

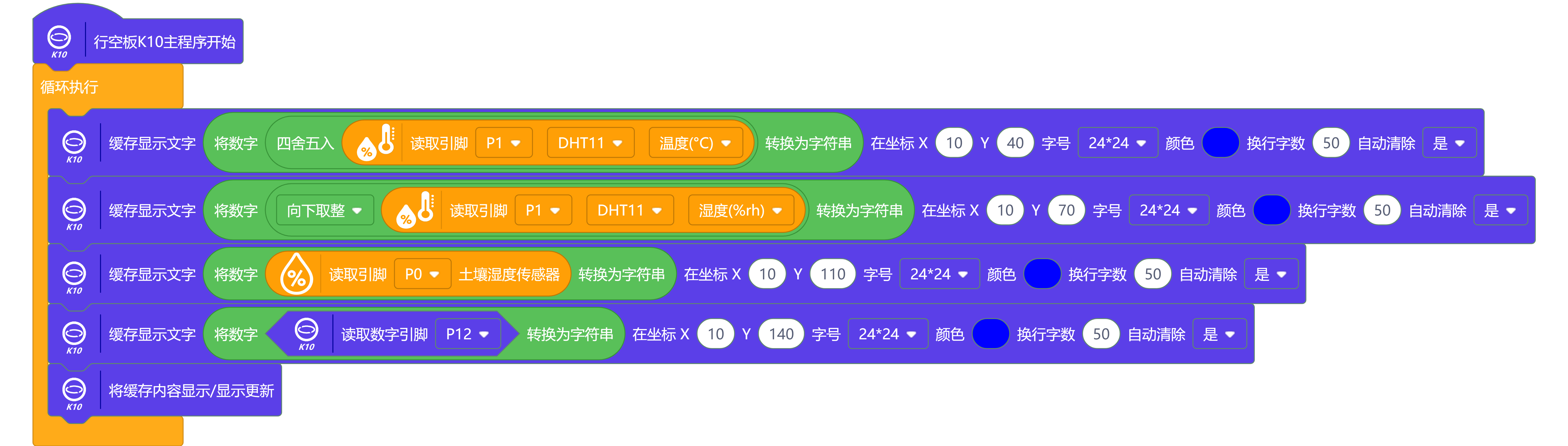

Mind+程序截图：

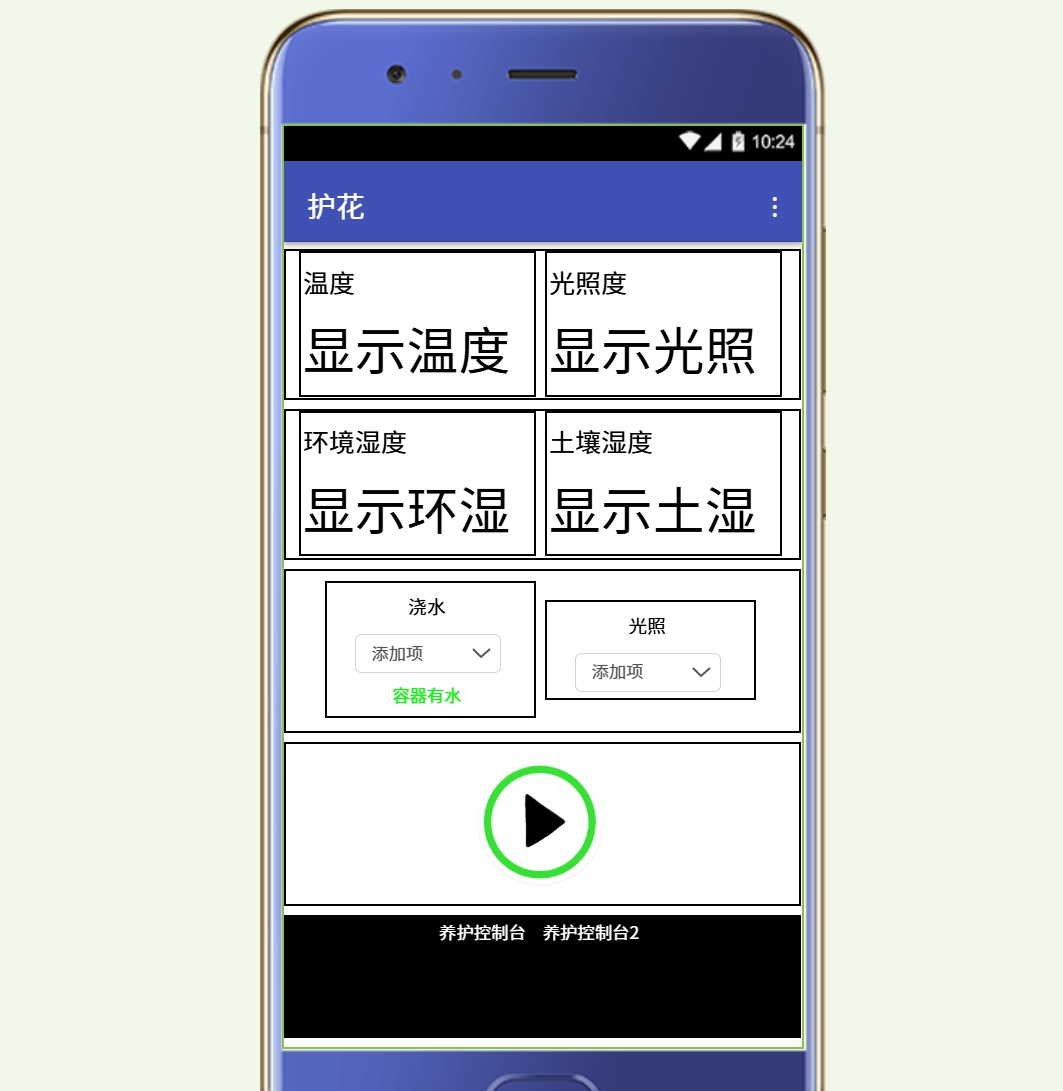

手机APP采用App Inventor开发，实现用户与系统的交互。APP主要包括主界面和设置界面两部分。主界面显示当前温度、湿度、光照强度和土壤湿度等参数，同时提供浇水、光照和同时进行的按钮，用户可以根据需要选择相应的操作。

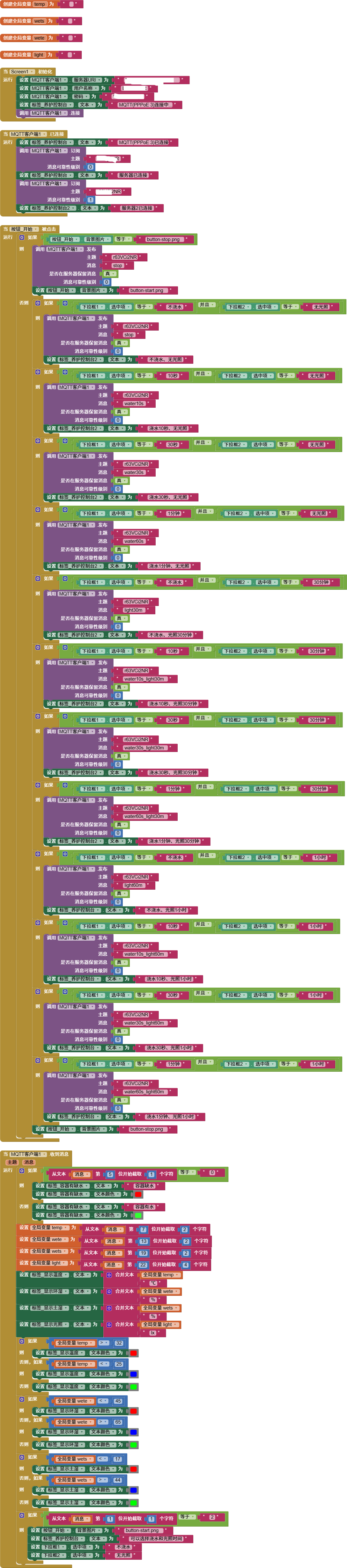

App Inventor组件设计截图：
App Inventor组件设计截图：
过程中还未解决的问题：
传输环境的数据是通过字符串的方式传输，但是因为过长，导致APP Inventor中接收时超过了文本长度，导致参数错误。本来思考通过减少温湿度的位数解决，却发现在mind+中对于读取模拟口还是数字口的数据时，即便用上取整等函数，还是不能转换为整数，始终为两位小数。这个方面需要官方进行解决。
