【花雕学编程】Arduino动手做（249）---ESP32驱动1.28寸 TFT GC9A01圆屏之多色彩动态循环同心园 简单

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

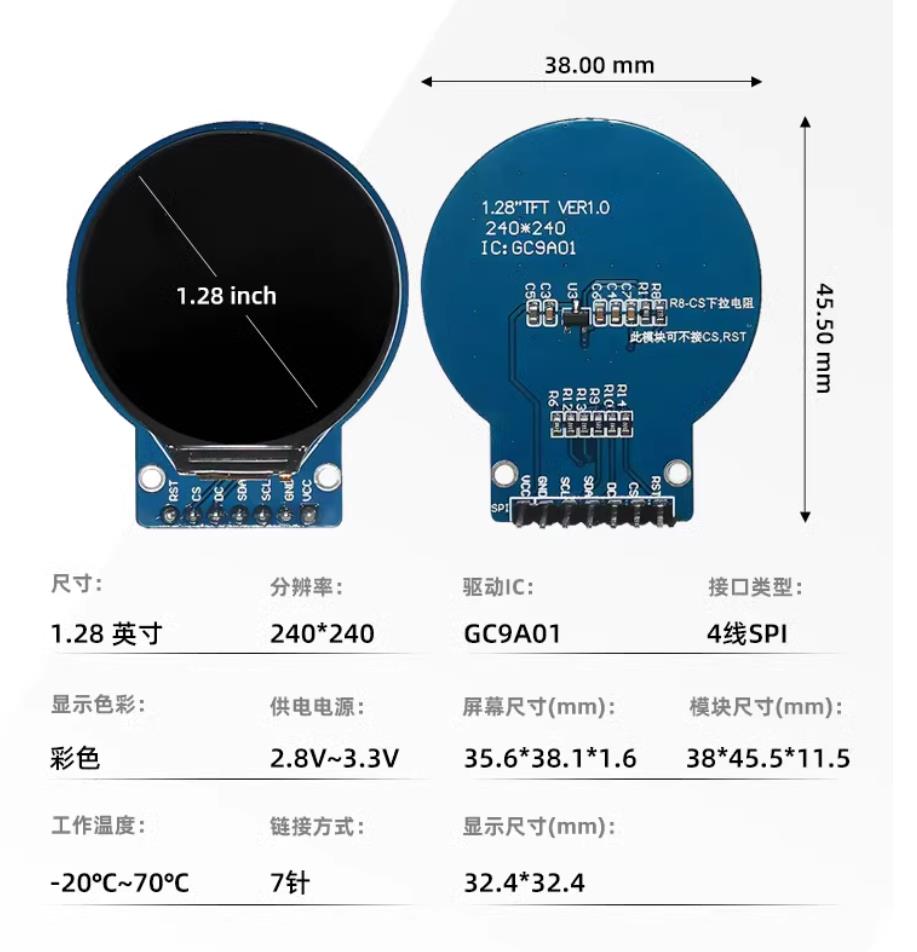

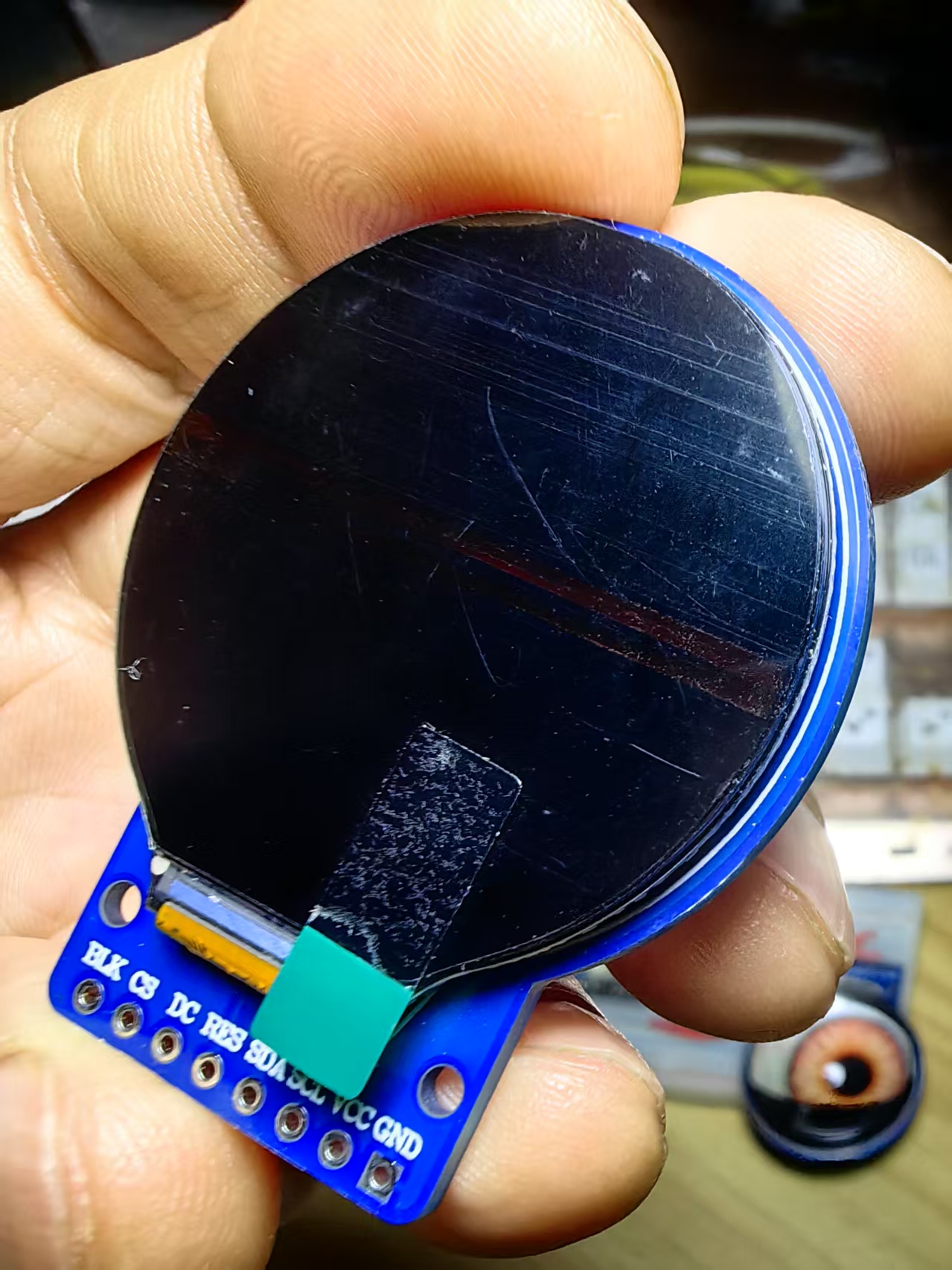

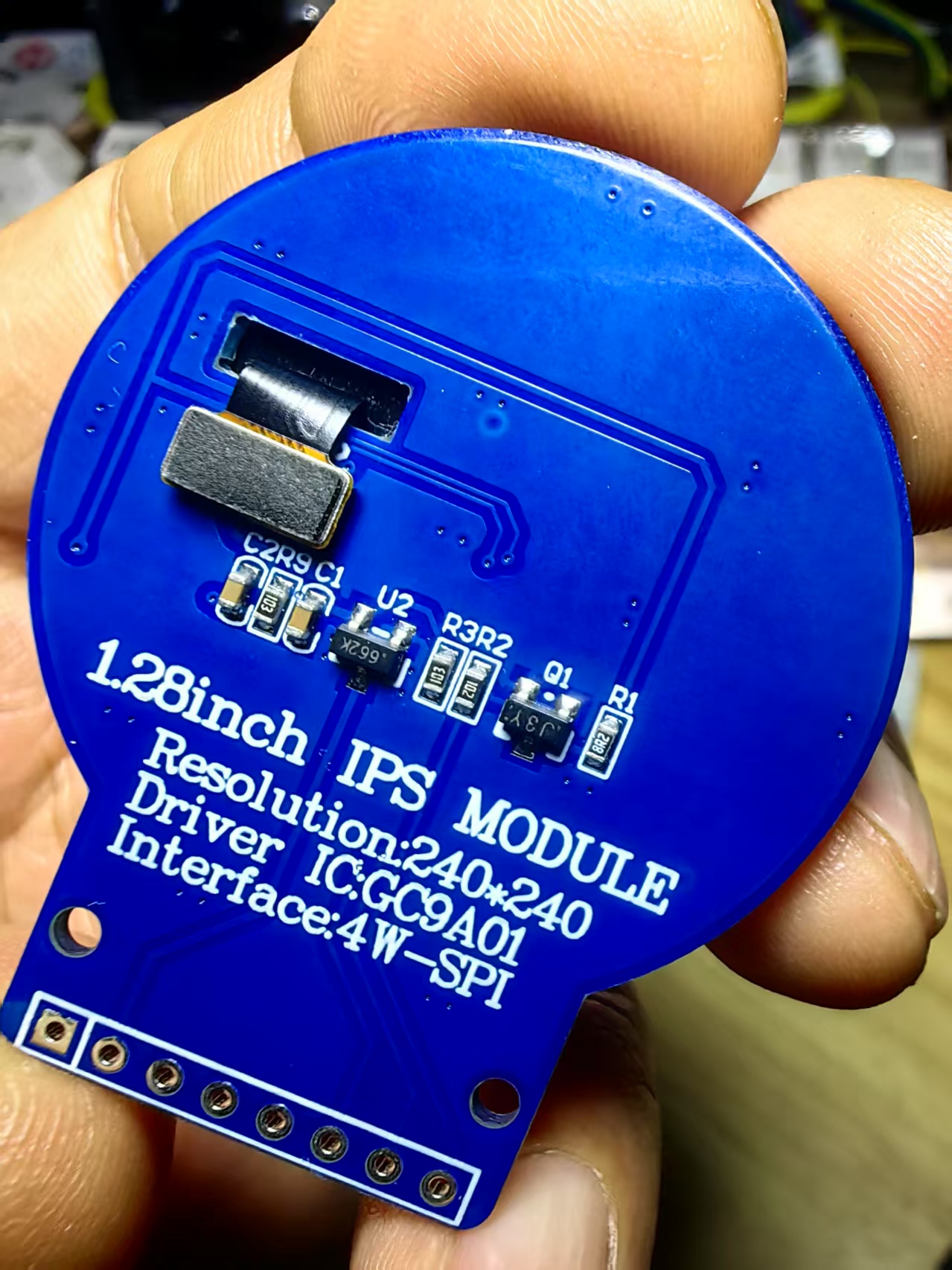

  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动

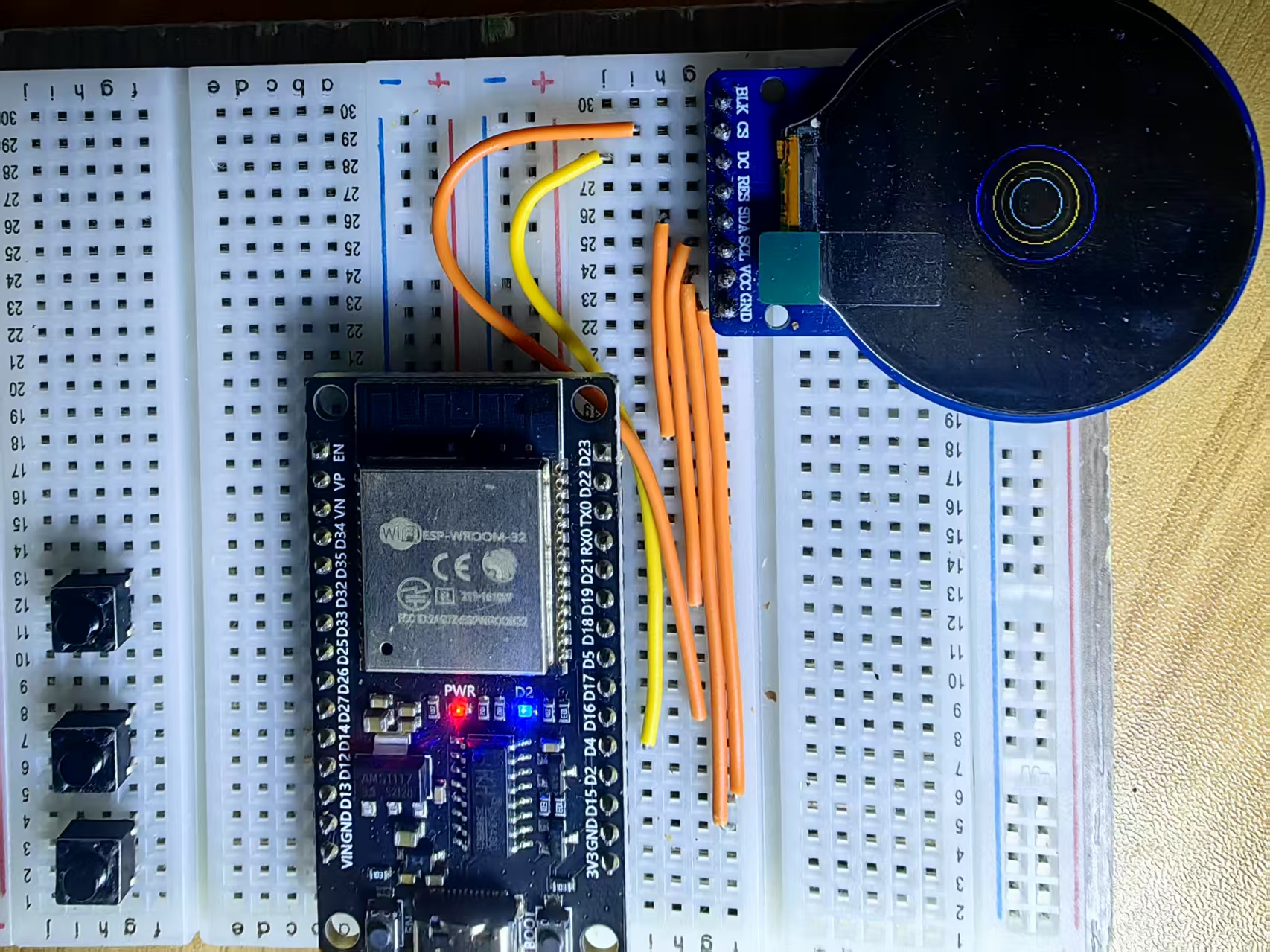

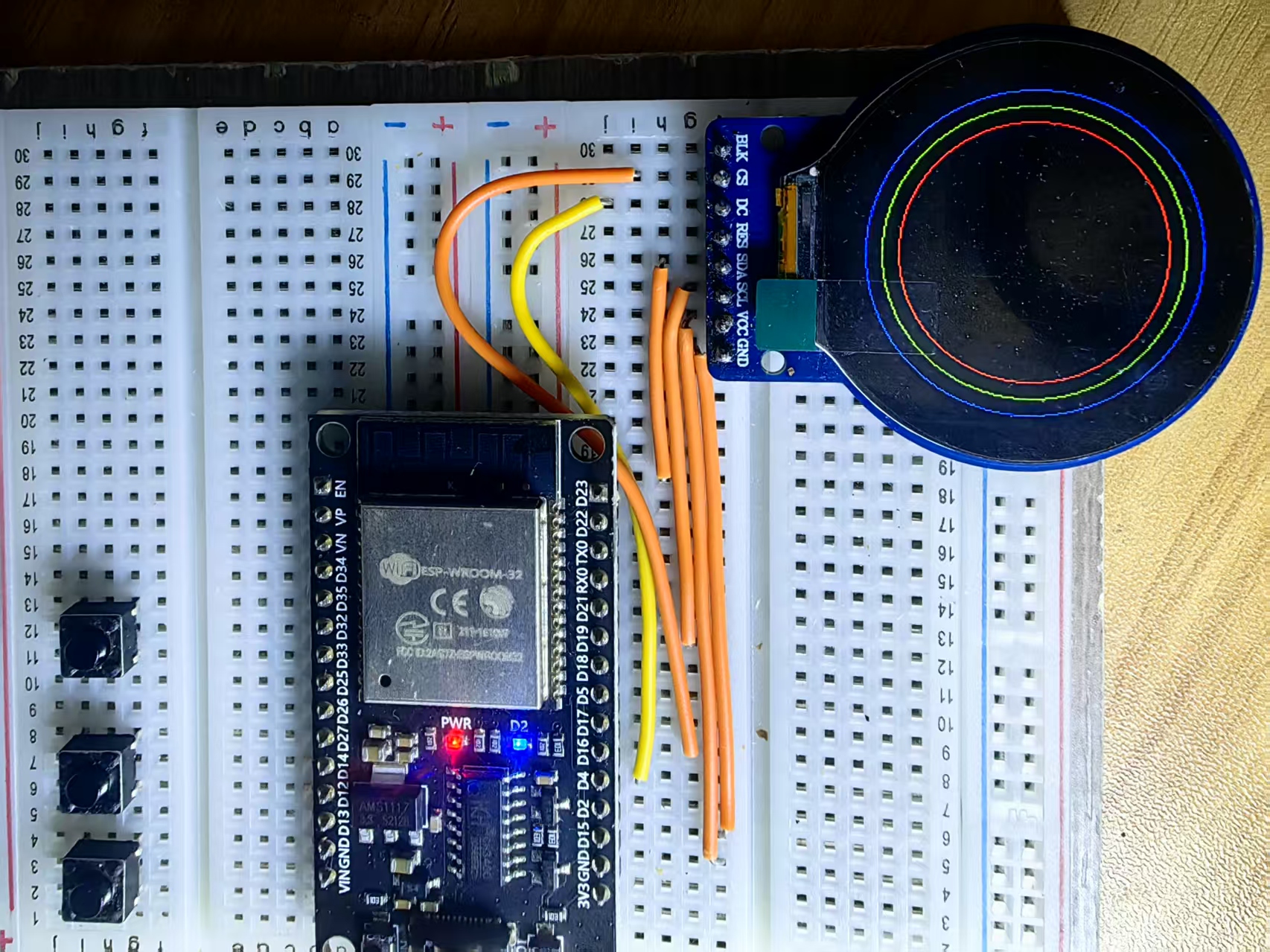

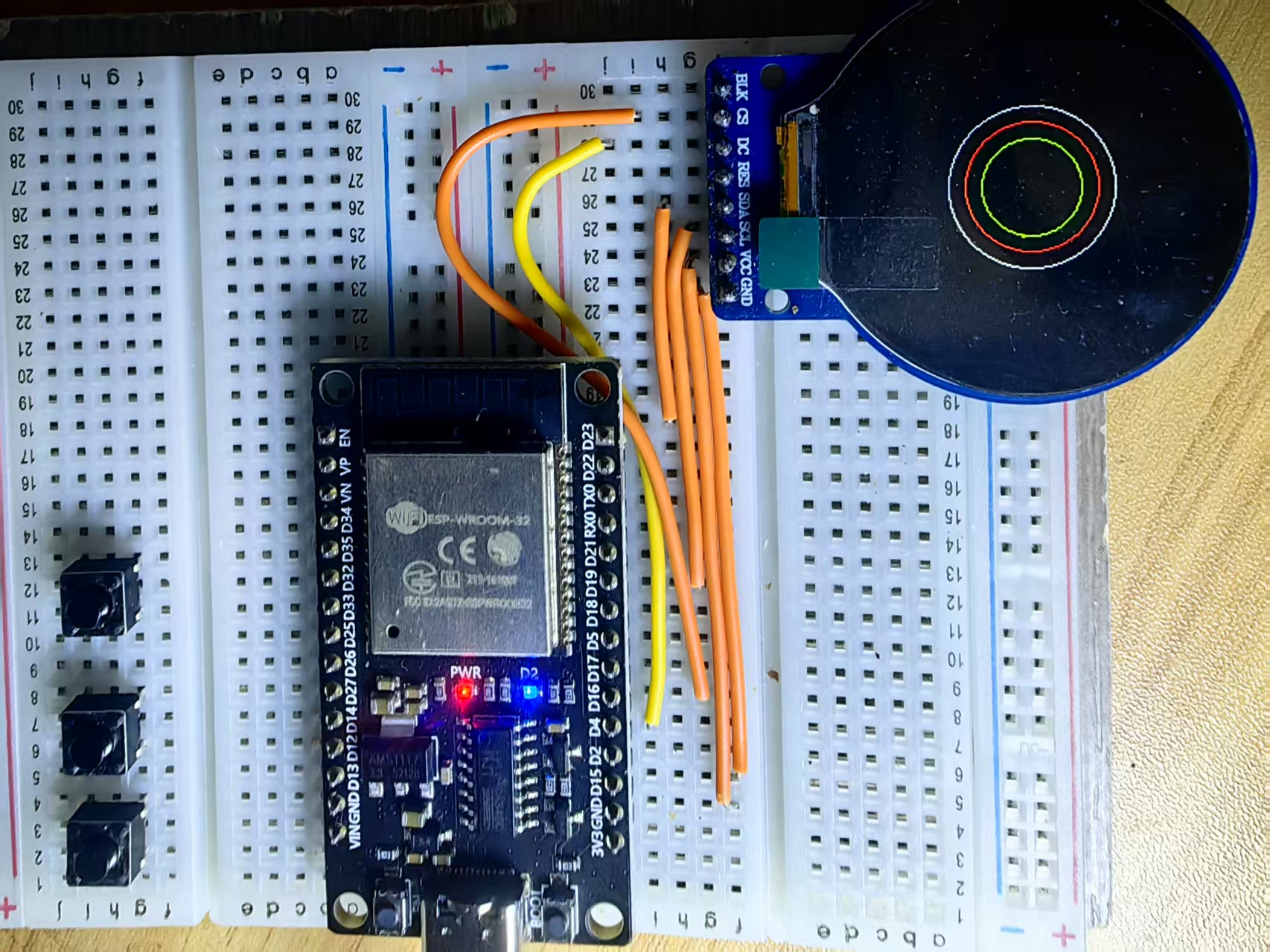

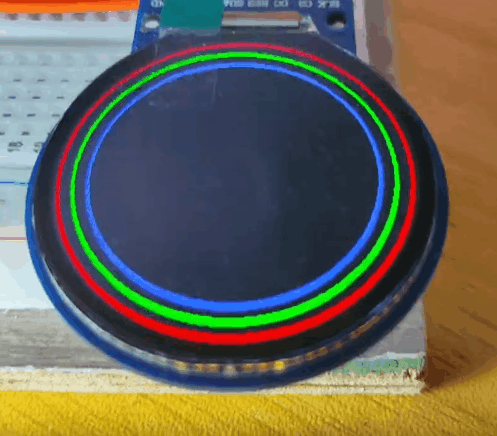

  项目实验之五：多色彩动态循环同心园
*/

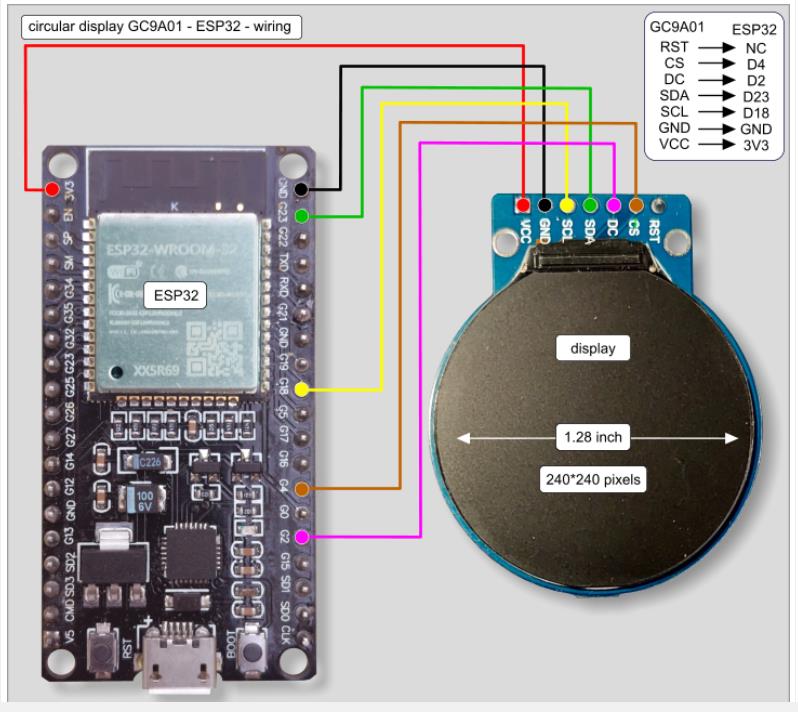

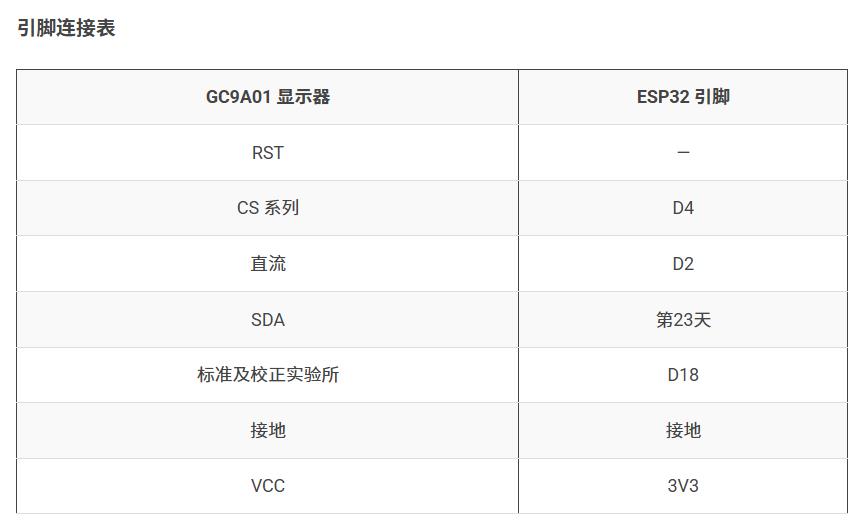

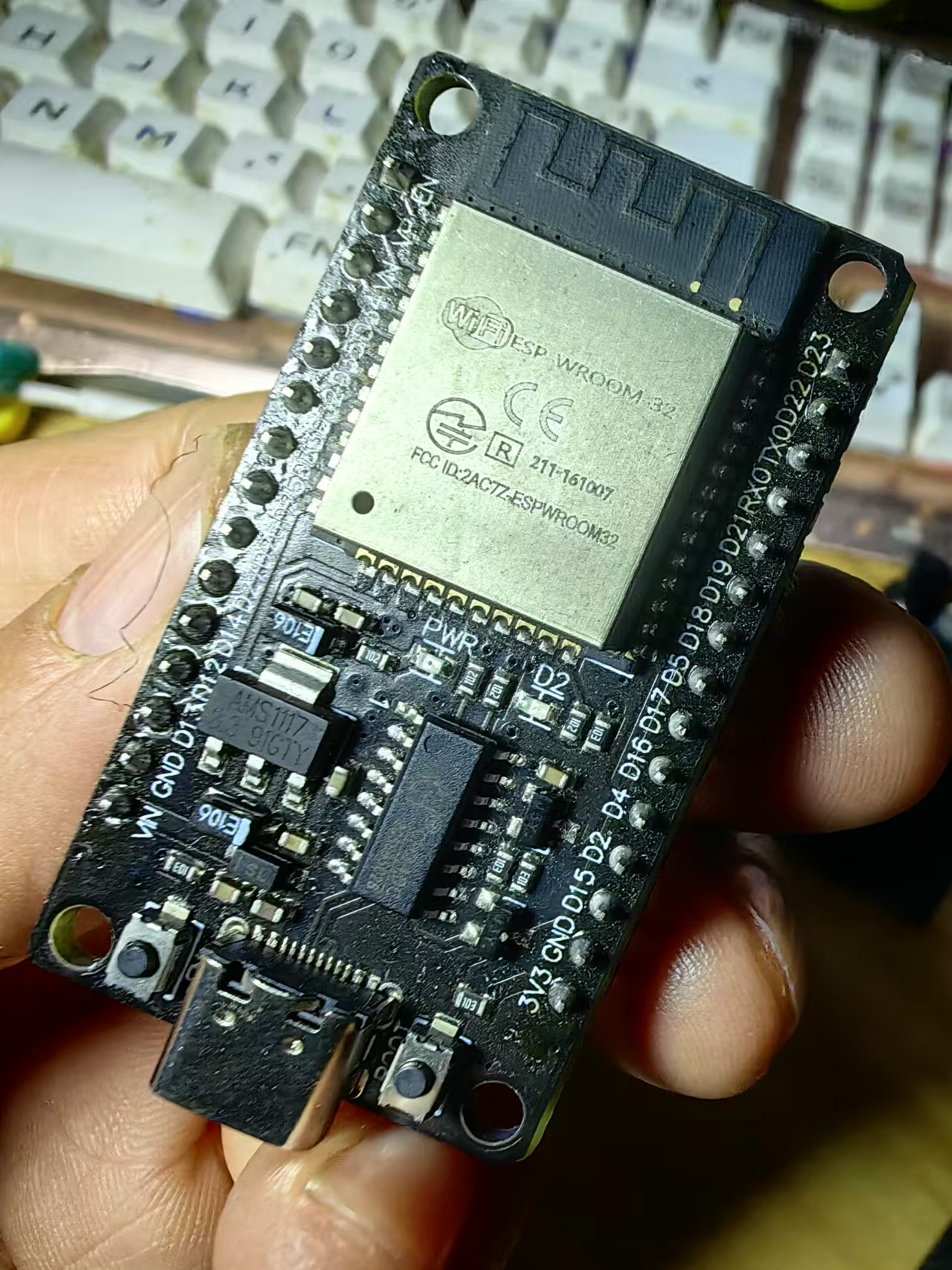

//       GC9A010 -------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include "SPI.h"                   // 引入SPI库
#include "Adafruit_GFX.h"          // 引入Adafruit GFX库
#include "Adafruit_GC9A01A.h"      // 引入GC9A01A显示屏驱动库

#define TFT_DC 2                   // 定义TFT显示屏的DC引脚
#define TFT_CS 4                   // 定义TFT显示屏的CS引脚

Adafruit_GC9A01A tft(TFT_CS, TFT_DC); // 创建GC9A01A对象

void setup() {
    Serial.begin(9600);            // 初始化串口通信
    Serial.println("Multi-Circle Animation with Color Change!");

    tft.begin();                   // 初始化显示屏
    tft.setRotation(3);            // 设置显示屏方向
    tft.fillScreen(GC9A01A_BLACK); // 清屏
}

void loop() {
    int centerX = tft.width() / 2; // 屏幕中心X坐标
    int centerY = tft.height() / 2; // 屏幕中心Y坐标

    // 定义颜色数组用于动态颜色切换
    uint16_t colors[] = {GC9A01A_RED, GC9A01A_GREEN, GC9A01A_BLUE, GC9A01A_YELLOW, GC9A01A_CYAN, GC9A01A_MAGENTA, GC9A01A_WHITE};
    int colorCount = sizeof(colors) / sizeof(colors[0]);
    static int colorIndex = 0;      // 当前颜色索引

    static int radius1 = 10;        // 第一个圆的半径
    static int radius2 = 20;        // 第二个圆的半径
    static int radius3 = 30;        // 第三个圆的半径

    int step = 5;                   // 半径的变化步长
    static bool increasing1 = true; // 控制第一个圆半径增减
    static bool increasing2 = true; // 控制第二个圆半径增减
    static bool increasing3 = true; // 控制第三个圆半径增减

    // 清屏，绘制新一帧动画
    tft.fillScreen(GC9A01A_BLACK);

    // 绘制三个圆
    tft.drawCircle(centerX, centerY, radius1, colors[colorIndex]);                 // 圆1
    tft.drawCircle(centerX, centerY, radius2, colors[(colorIndex + 1) % colorCount]); // 圆2
    tft.drawCircle(centerX, centerY, radius3, colors[(colorIndex + 2) % colorCount]); // 圆3

    // 更新第一个圆半径
    if (increasing1) {
        radius1 += step;
        if (radius1 >= 115) {       // 达到最大半径后反向
            increasing1 = false;
        }
    } else {
        radius1 -= step;
        if (radius1 <= 10) {        // 达到最小半径后反向
            increasing1 = true;
        }
    }

    // 更新第二个圆半径
    if (increasing2) {
        radius2 += step;
        if (radius2 >= 115) {
            increasing2 = false;
        }
    } else {
        radius2 -= step;
        if (radius2 <= 10) {
            increasing2 = true;
        }
    }

    // 更新第三个圆半径
    if (increasing3) {
        radius3 += step;
        if (radius3 >= 115) {
            increasing3 = false;
        }
    } else {
        radius3 -= step;
        if (radius3 <= 10) {
            increasing3 = true;
        }
    }

    // 更新颜色索引
    colorIndex = (colorIndex + 1) % colorCount;

    // 延时0.3秒，控制动画速度
    delay(300);
}
