【花雕学编程】Arduino动手做(232)---ESP32-S3 WROOM N16R8 CAM OV2640/5640视觉模组 简单

头像 驴友花雕 2024.09.19 217 0

37款传感器与执行器的提法,在网络上广泛流传,其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块,依照实践出真知(一定要动手做)的理念,以学习和交流为目的,这里准备逐一动手尝试系列实验,不管成功(程序走通)与否,都会记录下来——小小的进步或是搞不掂的问题,希望能够抛砖引玉。



 【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)

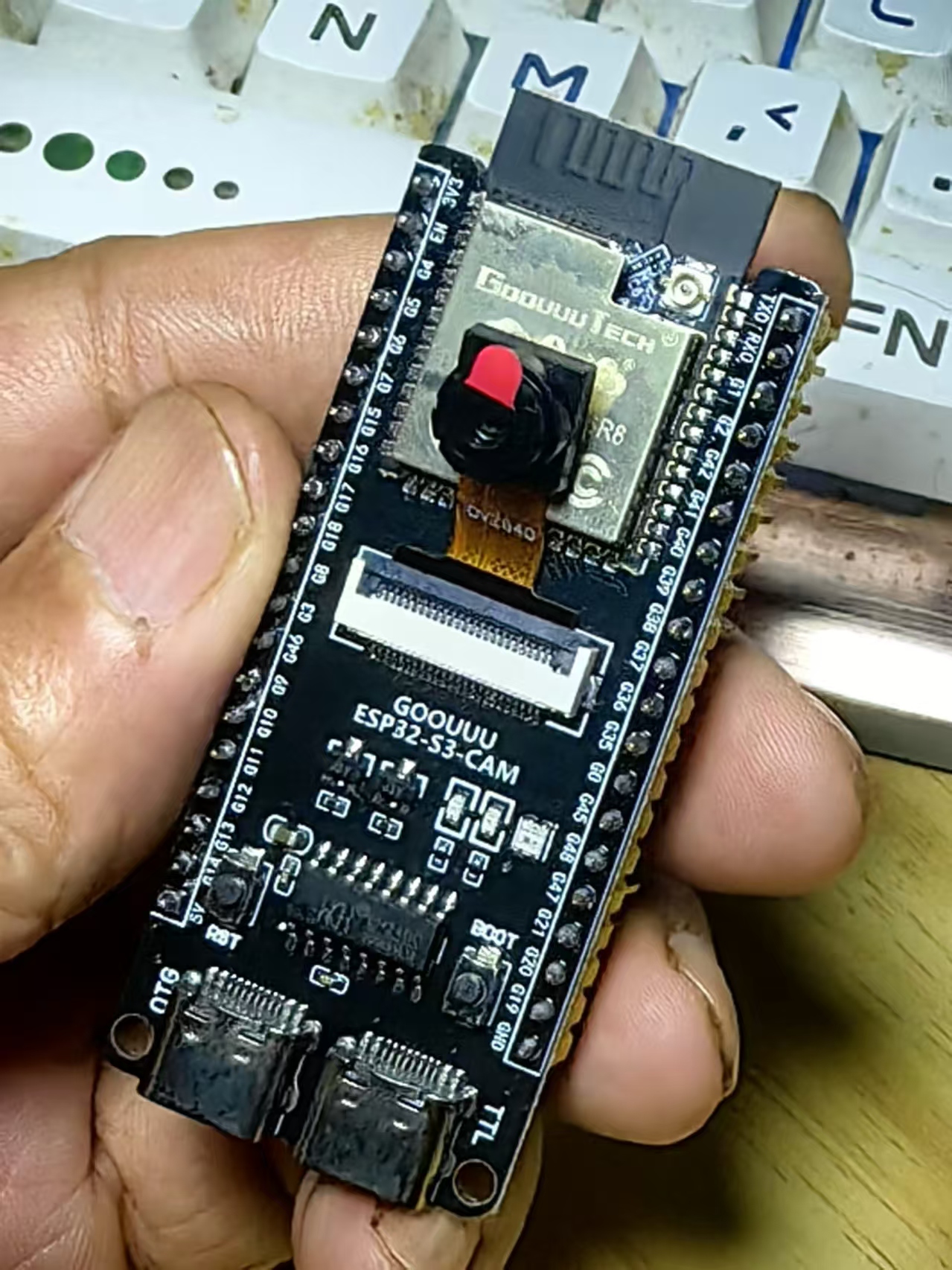

 实验二百三十二:ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块OV2640/5640摄像头

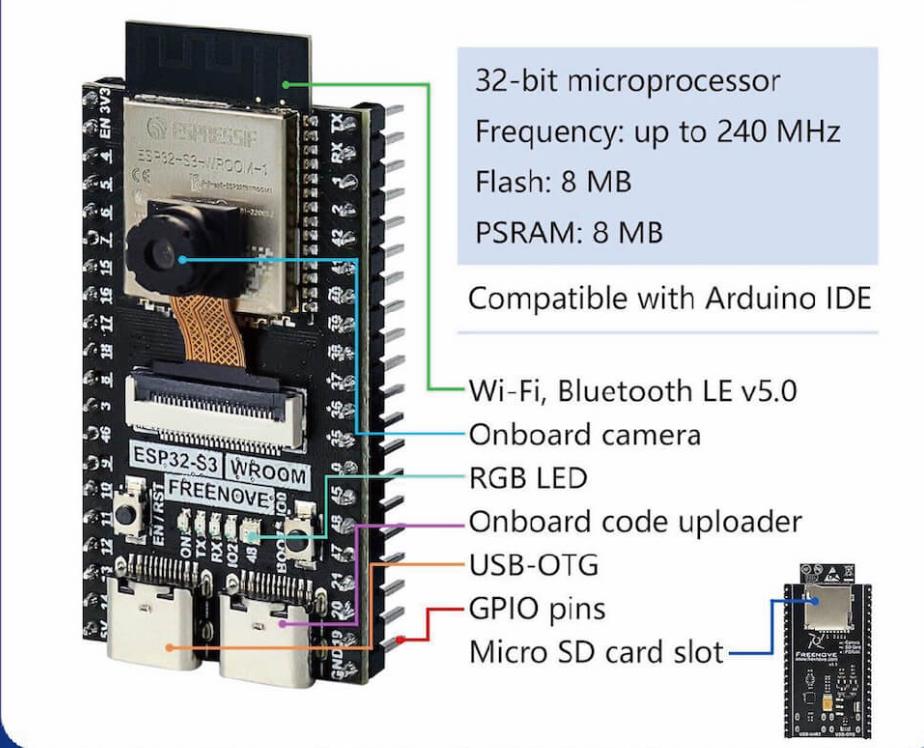

ESP32-S3 WROOM N16R8 CAM 是一款集成了Wi-Fi、蓝牙和摄像头接口的高性能模块,适用于各种物联网(IoT)、AI视觉和嵌入式应用。以下是对其主要组成部分和功能的详细介绍:

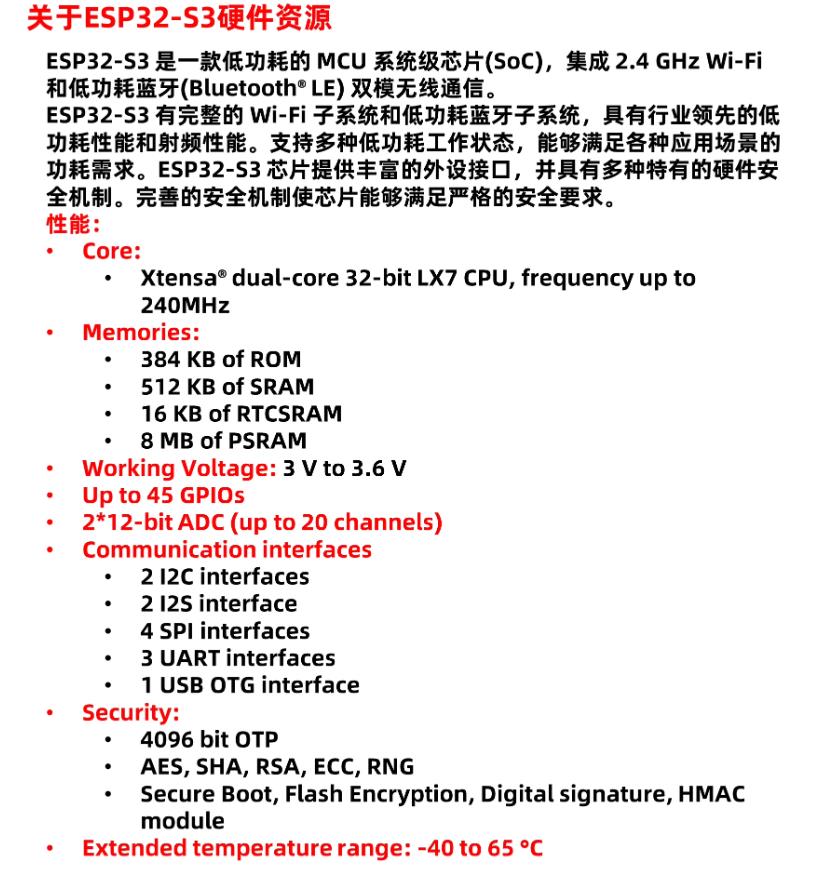

1、ESP32-S3 系列芯片
处理器:ESP32-S3 系列芯片采用 Xtensa® 双核 32 位 LX7 微处理器,支持单精度浮点运算单元,最高时钟频率可达 240 MHz。
存储:集成 384KB ROM、512KB SRAM 和 16KB RTC SRAM,支持最大 16MB 的外部 PSRAM。

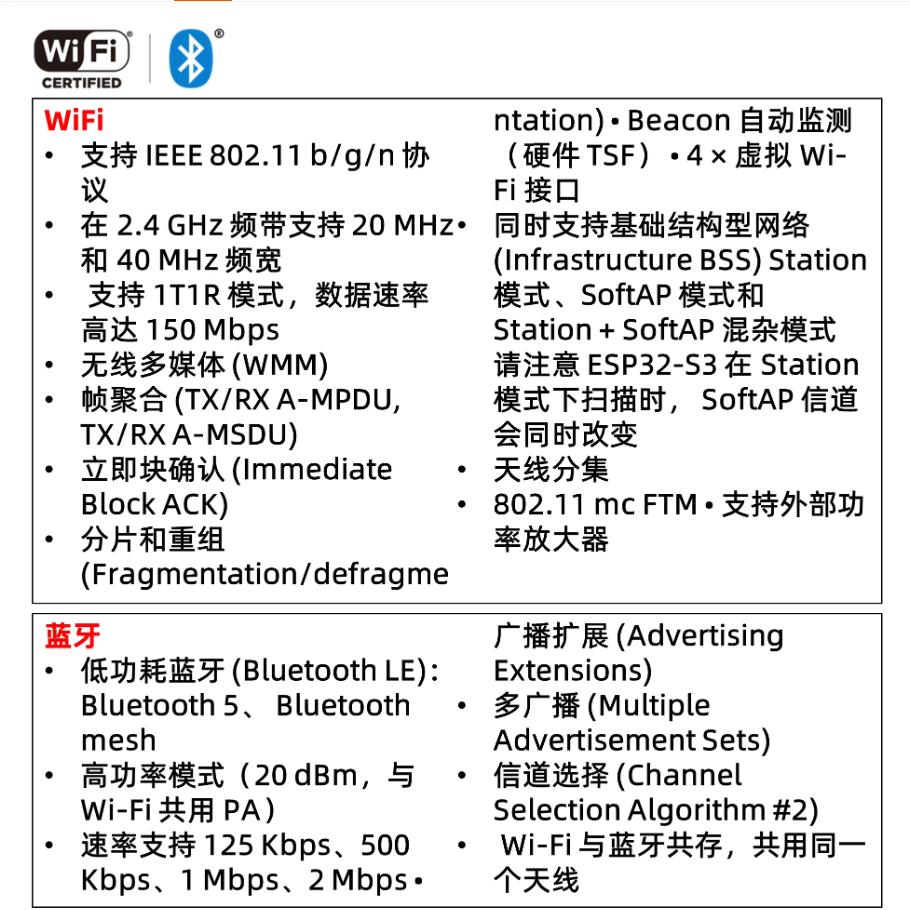

2、无线通信
Wi-Fi:支持 2.4 GHz 频段的 802.11 b/g/n 协议,数据速率最高可达 150 Mbps。
蓝牙:支持低功耗蓝牙(Bluetooth LE)5.0,支持多种速率(125Kbps、500Kbps、1Mbps、2Mbps)和广播扩展。
3、存储配置
Flash:ESP32-S3 WROOM N16R8 配置了 16MB 的 Quad SPI Flash。
PSRAM:集成了 8MB 的 Octal SPI PSRAM,用于扩展存储和提高数据处理能力。

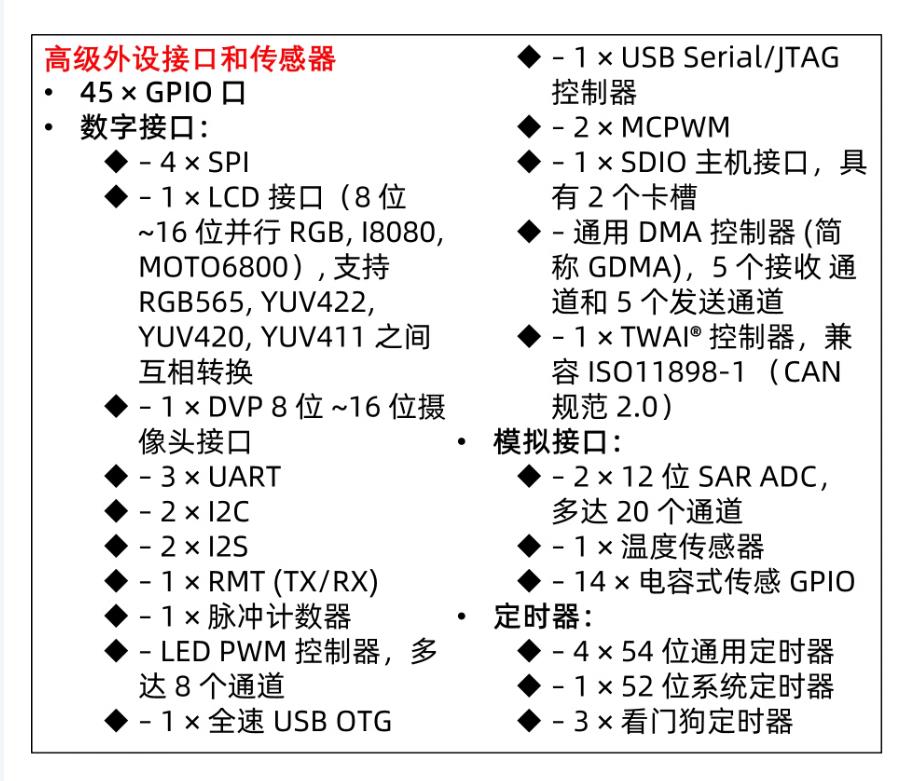

4、外设接口

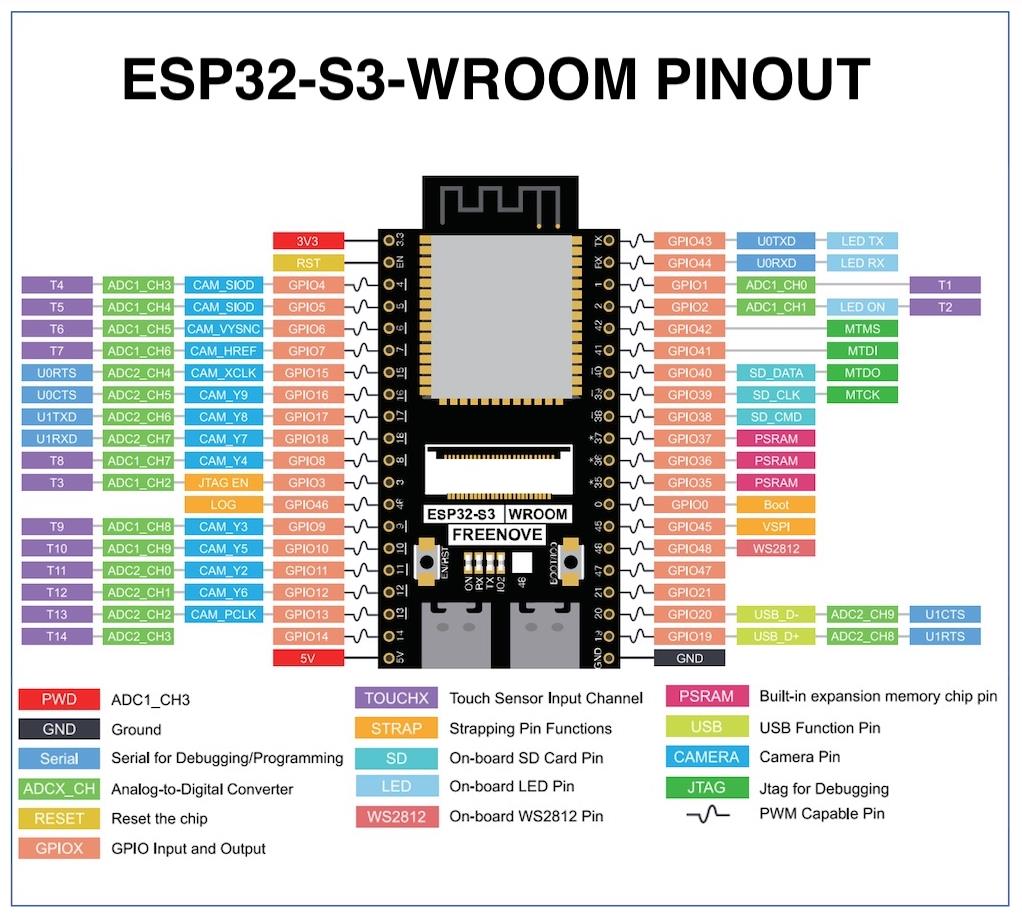

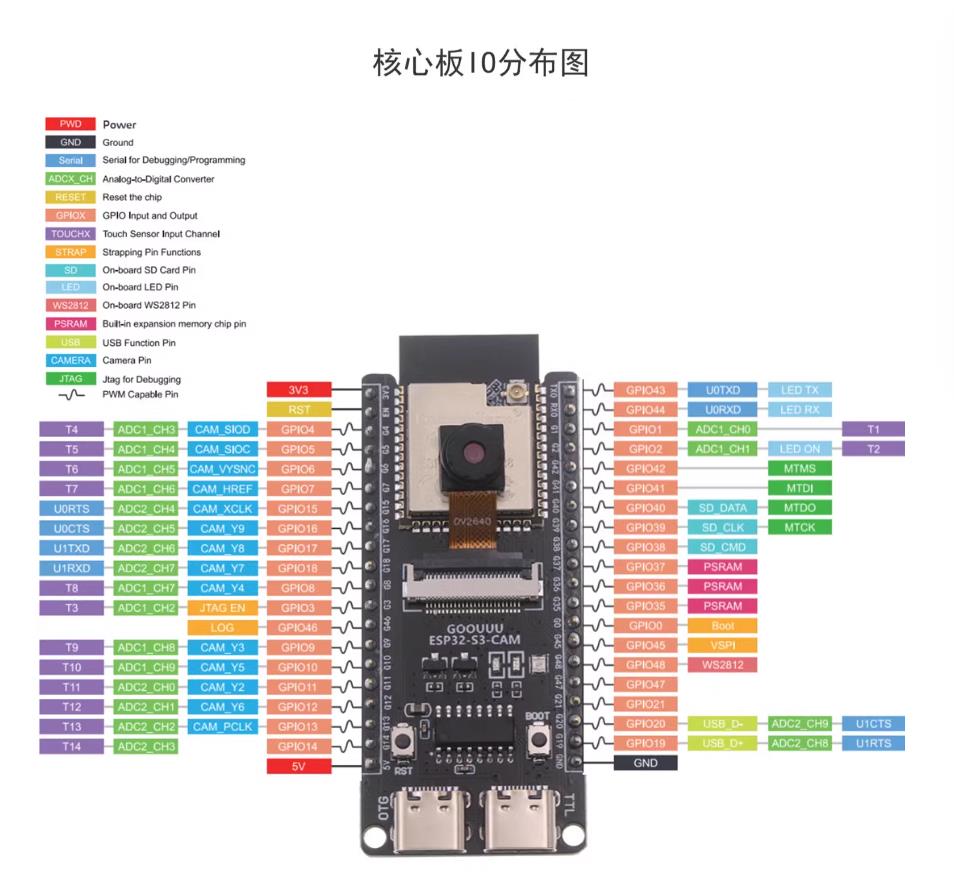

GPIO:提供多达 36 个通用输入输出引脚(GPIO),支持多种外设接口。
摄像头接口:支持连接摄像头模块,如 OV2640 和 OV5640,适用于图像处理和视频流应用2。
其他接口:包括 SPI、I2C、I2S、UART、PWM、ADC、DAC 等,适用于各种传感器和外设的连接。
5、电源和工作条件
电源电压:工作电压范围为 3.0V 至 3.6V。
工作温度:标准工作温度范围为 -40°C 至 85°C,某些型号可支持更高的温度范围。
6、应用场景
AIoT:适用于人工智能物联网(AIoT)应用,如语音识别、图像处理和智能家居。
智能设备:广泛应用于智能家电、智能控制面板、智能扬声器等设备。
工业控制:适用于工业自动化和控制系统,提供高可靠性和稳定性。
7、其他特性
神经网络运算能力:支持神经网络和信号处理,适用于复杂的AI应用。
低功耗设计:优化的电源管理,适用于电池供电的设备。

ESP32-S3 WROOM N16R8 CAM 模块凭借其强大的处理能力、丰富的外设接口和灵活的存储配置,成为物联网、AI视觉和嵌入式应用的理想选择。





【ESP32-S3 N16R8 CAM 配备了512 KB的SRAM,8 MB 的 PSRAM 和 16 MB 的 Flash 存储,性能强悍,是一款高性能模块】



 https://www.bilibili.com/video/BV1KasdedErK/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987
