【花雕学编程】Arduino动手做(214)---3.5寸TFT彩屏模块 320X480超高清液晶屏 适用Mega2560 DUE UNO 简单

头像 驴友花雕 2025.07.25 32 2

37款传感器与模块的提法,在网络上广泛流传,其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块,依照实践出真知(一定要动手做)的理念,以学习和交流为目的,这里准备逐一动手试试做实验,不管成功与否,都会记录下来---小小的进步或是搞不定的问题,希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)
实验二百一十四:3.5寸 TFT LCD 彩屏 - 带 SD 插槽的触摸屏模块 适用于Arduino

00 (3).jpg
00 (4).jpg
00 (5).jpg
00 (6).jpg

描述

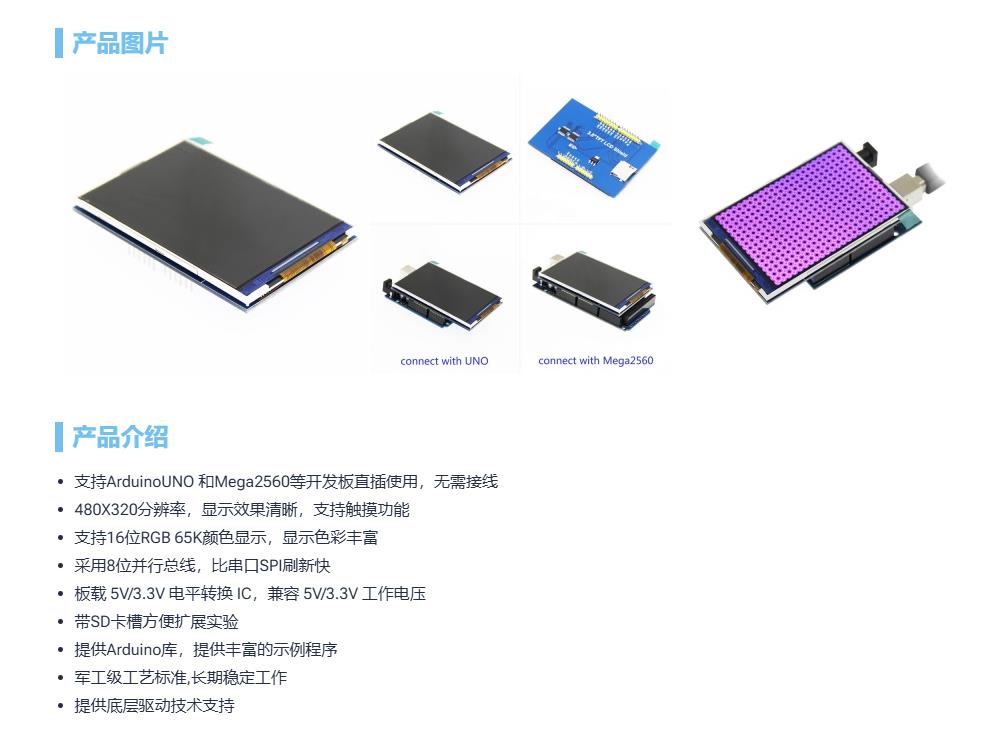

3.5 适用于 Arduino 的触摸 TFT LCD 显示屏
适用于 Arduino Uno 的 3.5 英寸 TFT LCD 触摸显示扩展板已完全组装、测试并准备就绪。添加触摸显示屏无需布线,无需焊接!只需插入它并加载一个库 - 您将在 10 分钟内运行它!最适合任何经典的 Arduino ATMEGA328板
因此,使用带有内置 microSD 卡连接的漂亮大型触摸屏显示护板为您的 Arduino UNO 项目增添趣味。这款 TFT 显示屏大(对角线 3.5 英寸)、明亮(4 个白色 LED 背光)和色彩缤纷(18 位 262,000 种不同的色调)!
显示器配备 480×320 像素,具有单独的像素控制功能。它的分辨率比黑白 128×64 显示器高得多。作为奖励,该显示器已经连接了一个电阻式触摸屏,因此您可以检测屏幕上任何位置的手指按压。

特征:
1. 3.5 英寸对角线 LCD TFT 显示屏,带明亮的 4 个白色 LED 背光,默认状态:开启
2. 它可以控制背光将晶体管连接到数字引脚
3. 480×320 像素,具有彩色和 18 位,262,000 种不同色调
4. 4 线电阻式触摸屏

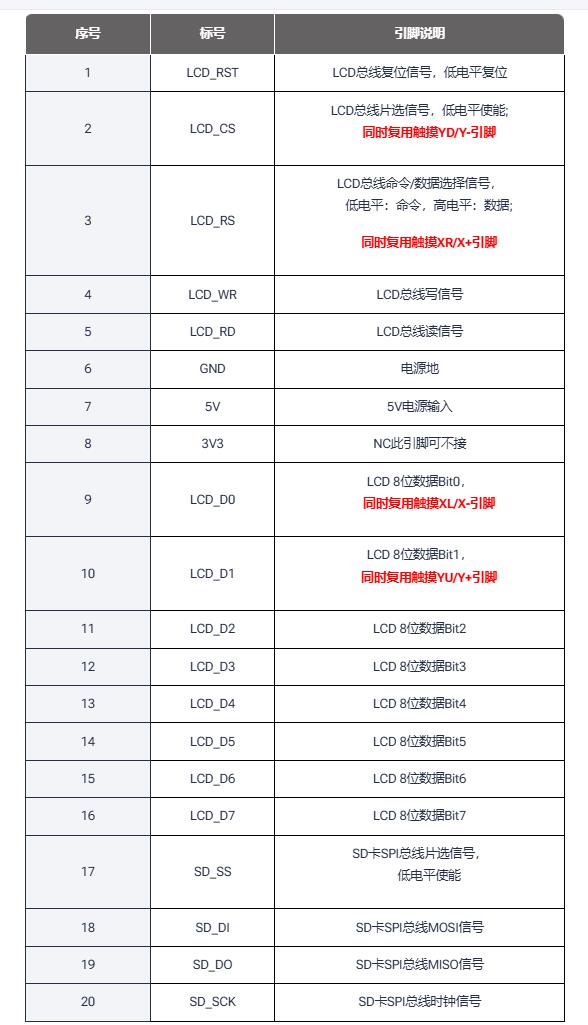

5. 8 位数字接口,外加 4 条控制线

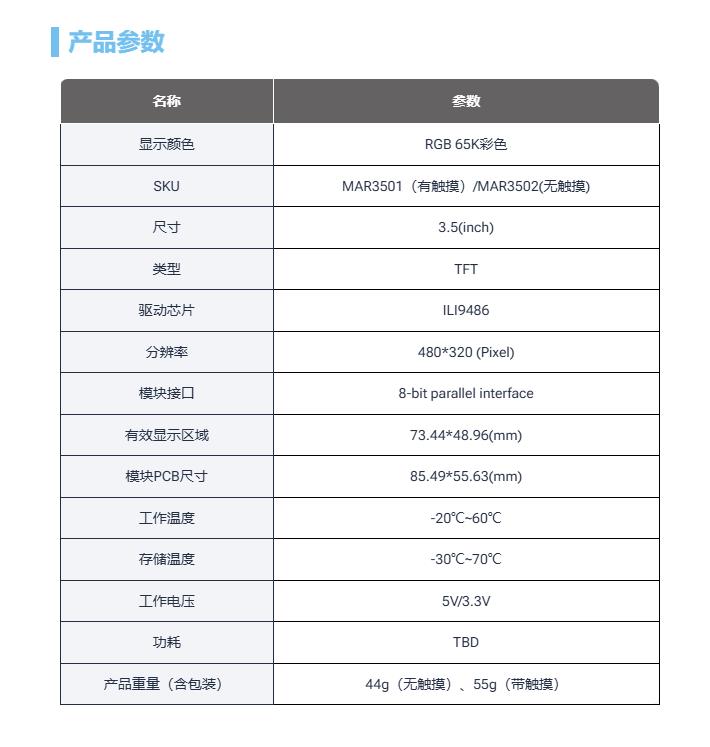

性能
3.5英寸TFT液晶显示屏(带触摸屏)
控制器 : ILI9341
320 x 480 分辨率
SD插槽
通过 USB 总线或 9V 电池供电

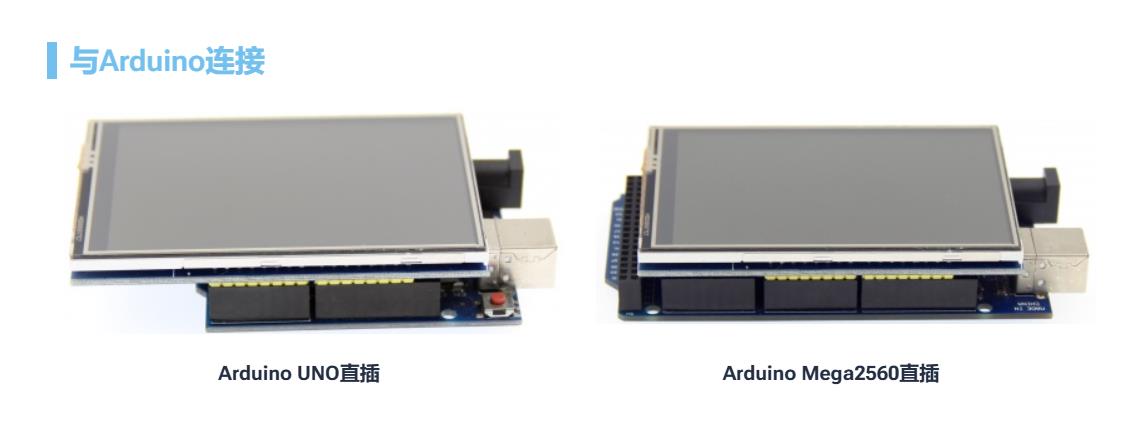

可直接插入Arduino和其他兼容板上
为 Arduino 板提供显示、触摸和存储功能
