【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

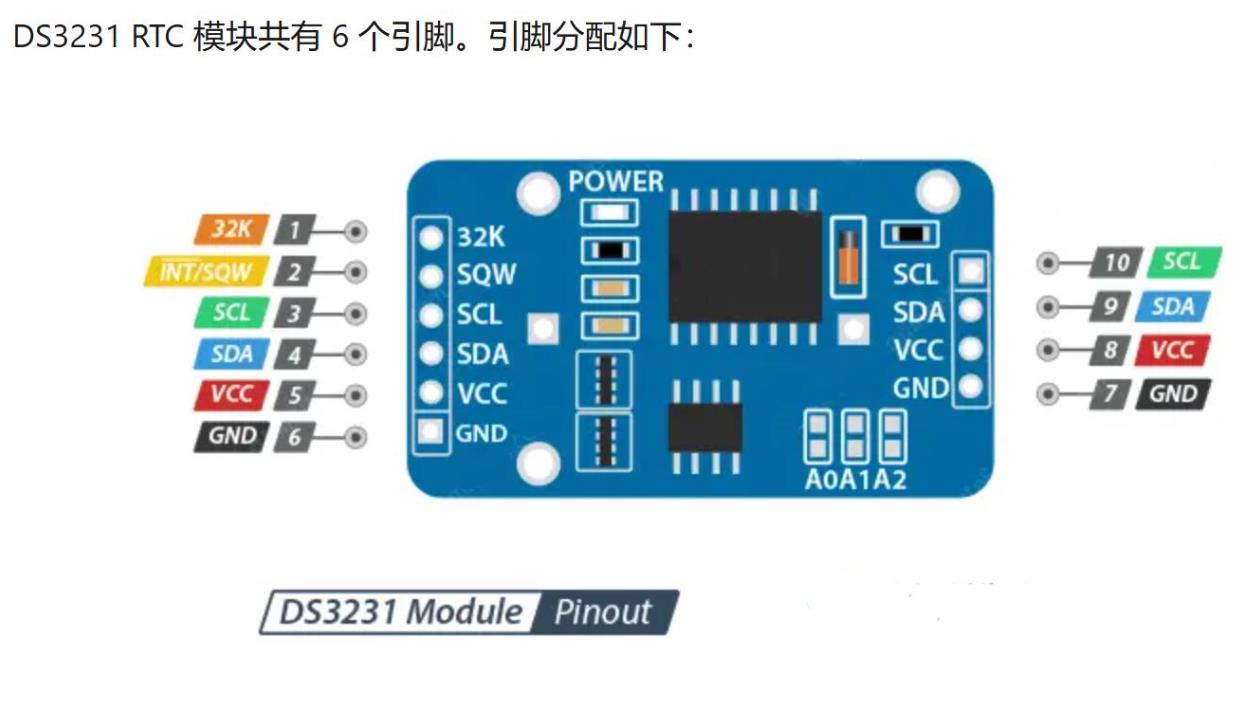

实验二百四十五：DS3231 高精度时钟模块 IIC/I2C接口实时计时传感器
项目之五：生成 9 单位的矩形波

实验开源代码

代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十五：DS3231 高精度时钟模块  IIC/I2C接口 实时计时传感器
  项目之五：生成 9 单位的矩形波
*/

#include <Wire.h>
#include <DS3231.h>

DS3231 rtc;  // 创建 DS3231 RTC 实例

void setup() {
    Serial.begin(9600);  // 初始化串口通信
    Wire.begin();  // 初始化 I2C 通信
}

void loop() {
    rtc.getTemperature();  // 刷新 RTC 数据
    int second = rtc.getSecond();  // 获取当前秒数
    int signal = (second % 2 == 0) ? 9 : 0;  // 每秒切换 0 和 9，生成矩形波

    Serial.println(signal);  // 发送数据到串口绘图器

    delay(100);  // 确保绘图器稳定显示波形
}

代码解读

这段代码使用 DS3231 实时时钟（RTC）模块通过 I2C 通信获取当前秒数，并在串口绘图器生成矩形波，核心逻辑如下：

1. 初始化 RTC
✅ DS3231 rtc; → 创建 DS3231 实例（使用默认 I2C 地址）
✅ Wire.begin(); → 启动 I2C 通信
✅ Serial.begin(9600); → 初始化串口通信

2. 读取秒数据
✅ rtc.getSecond(); → 获取当前秒数
✅ second % 2 == 0 ? 9 : 0; → 偶数秒输出 9，奇数秒输出 0，形成矩形波

3. 发送数据
✅ Serial.println(signal); → 将数据发送至串口绘图器，用于实时显示波形

4. 采集间隔
✅ delay(100); → 每 100 毫秒更新一次数据，确保波形稳定

这段代码让 DS3231 模块精准控制矩形波，并在串口绘图器显示。

实验串口返回情况

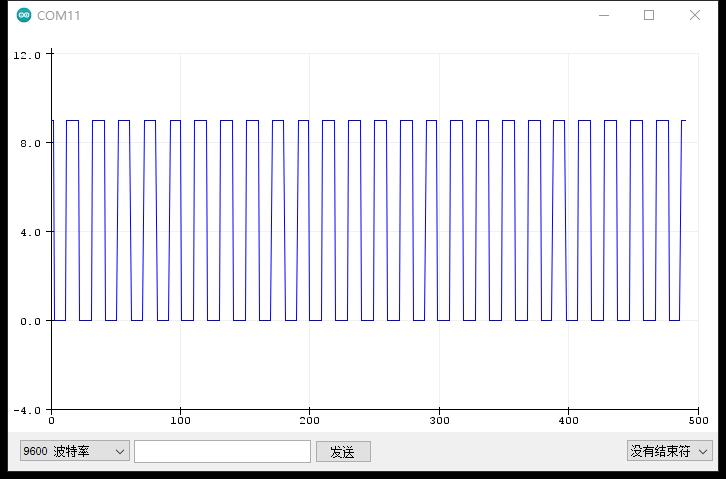

实验串口绘图器返回情况
