实验二百三十九：GY-61 ADXL335模拟量加速度模块倾斜角度三轴加速度传感器
项目之一：最简单的测试评估方案

实验开源代码

代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百三十九：GY-61 ADXL335模拟量加速度模块 倾斜角度三轴加速度传感器
  项目之一：最简单的测试评估方案
*/

void setup() {
  Serial.begin(9600);
}

void loop() {
  float x = (analogRead(A0) * 3.3 / 1023.0 - 1.65) / 0.05;
  float y = (analogRead(A1) * 3.3 / 1023.0 - 1.65) / 0.05;
  float z = (analogRead(A2) * 3.3 / 1023.0 - 1.65) / 0.05;

  Serial.print(x, 2);
  Serial.print("\t");
  Serial.print(y, 2);
  Serial.print("\t");
  Serial.println(z, 2);

  delay(100);
}

代码解读

这段代码使用模拟传感器（如加速度计）读取 X、Y、Z 轴数据并通过串口打印输出，核心逻辑如下：

1. 初始化
✅ Serial.begin(9600); → 启动串口通信，波特率 9600

2. 读取模拟数据
✅ analogRead(A0), analogRead(A1), analogRead(A2) → 分别读取 X、Y、Z 轴的模拟数据
✅ * 3.3 / 1023.0 → 将 ADC（01023）转换为电压（03.3V）
✅ - 1.65 → 将电压值归一化，使 1.65V 作为 0 点
✅ / 0.05 → 转换为加速度值（假设灵敏度为 0.05V/g）

3. 串口输出
✅ Serial.print(x, 2); Serial.print("\t"); → 打印 X 轴数据，并使用制表符分隔
✅ Serial.println(z, 2); → 打印 Z 轴数据，并换行

4. 循环采集
✅ delay(100); → 每 100 毫秒更新一次数据，使波形平滑
这段代码让加速度传感器不断读取 XYZ 数据，并在串口显示

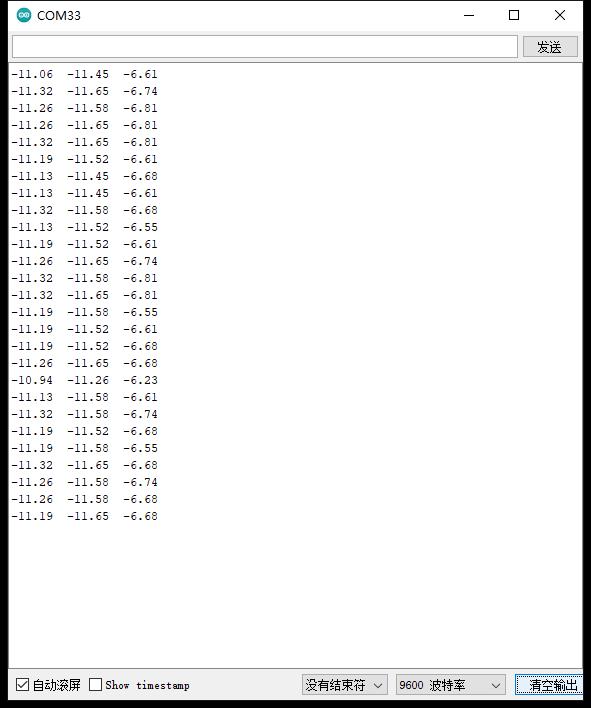

实验串口返回情况

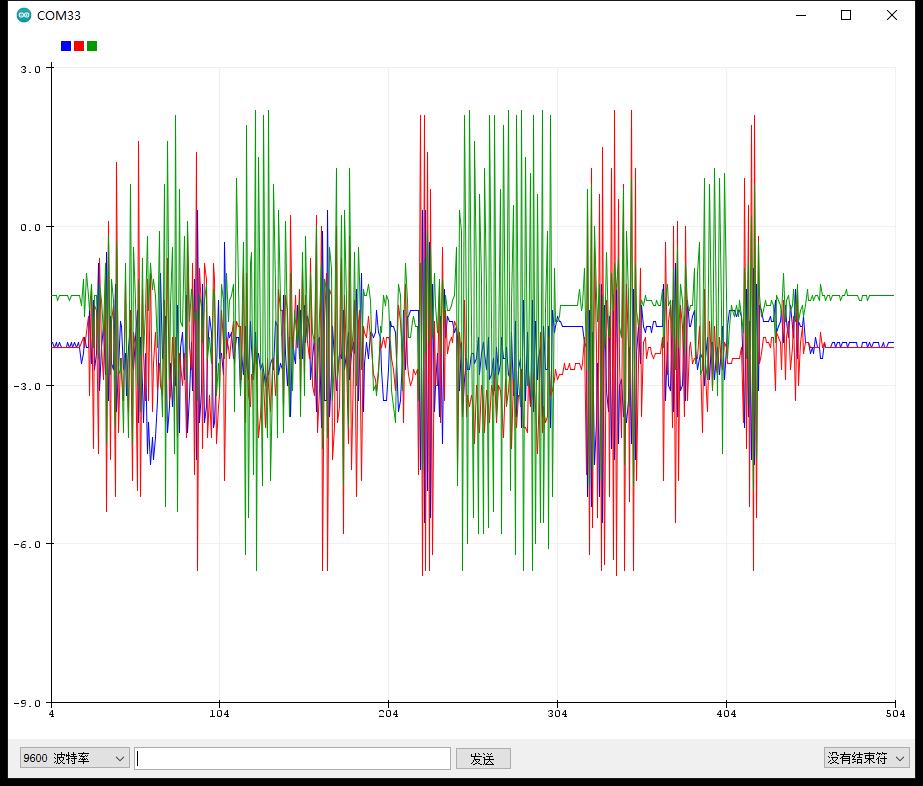

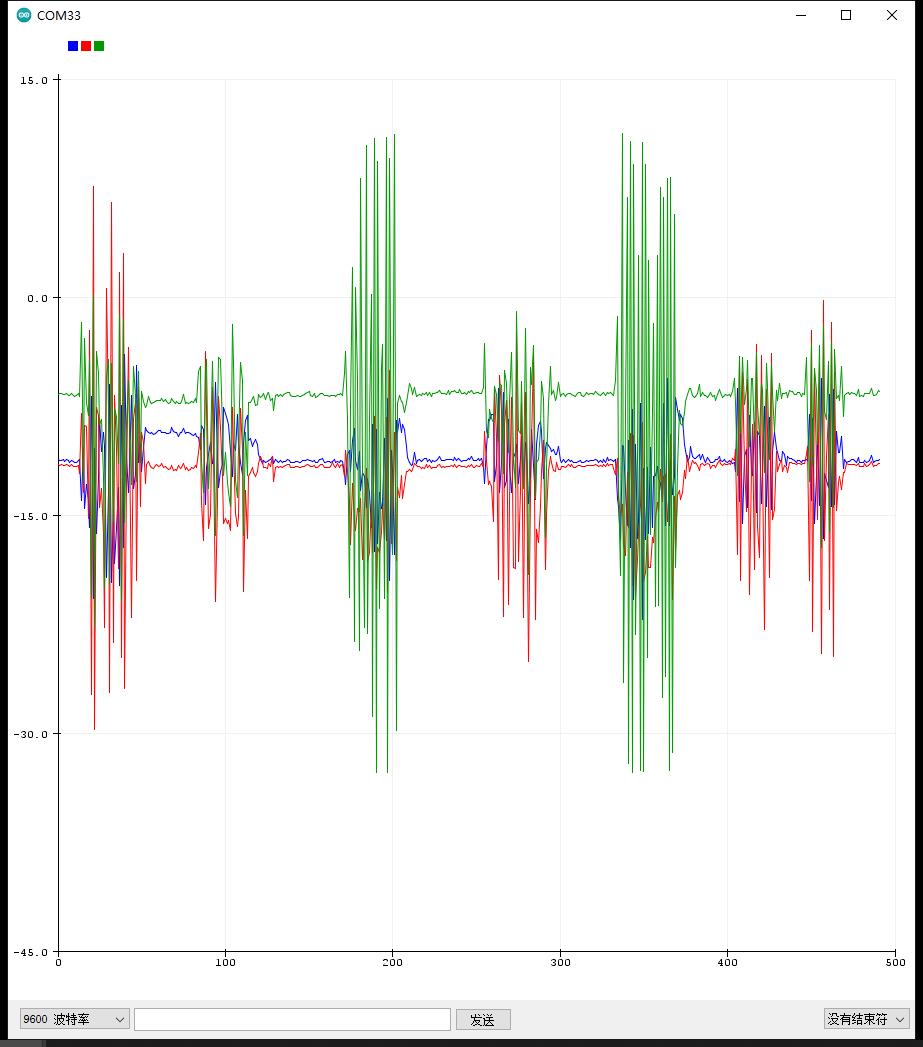

实验串口绘图器返回情况

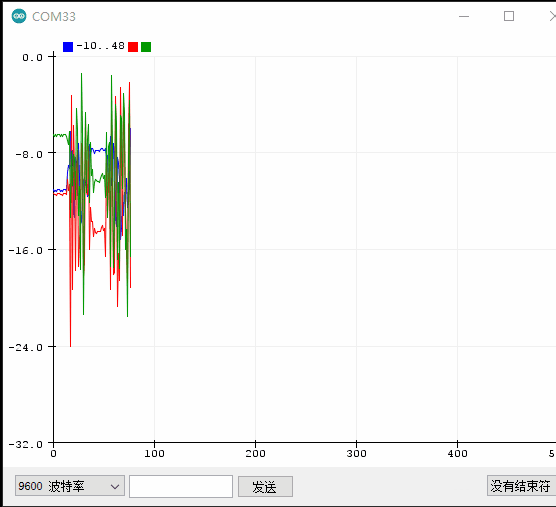

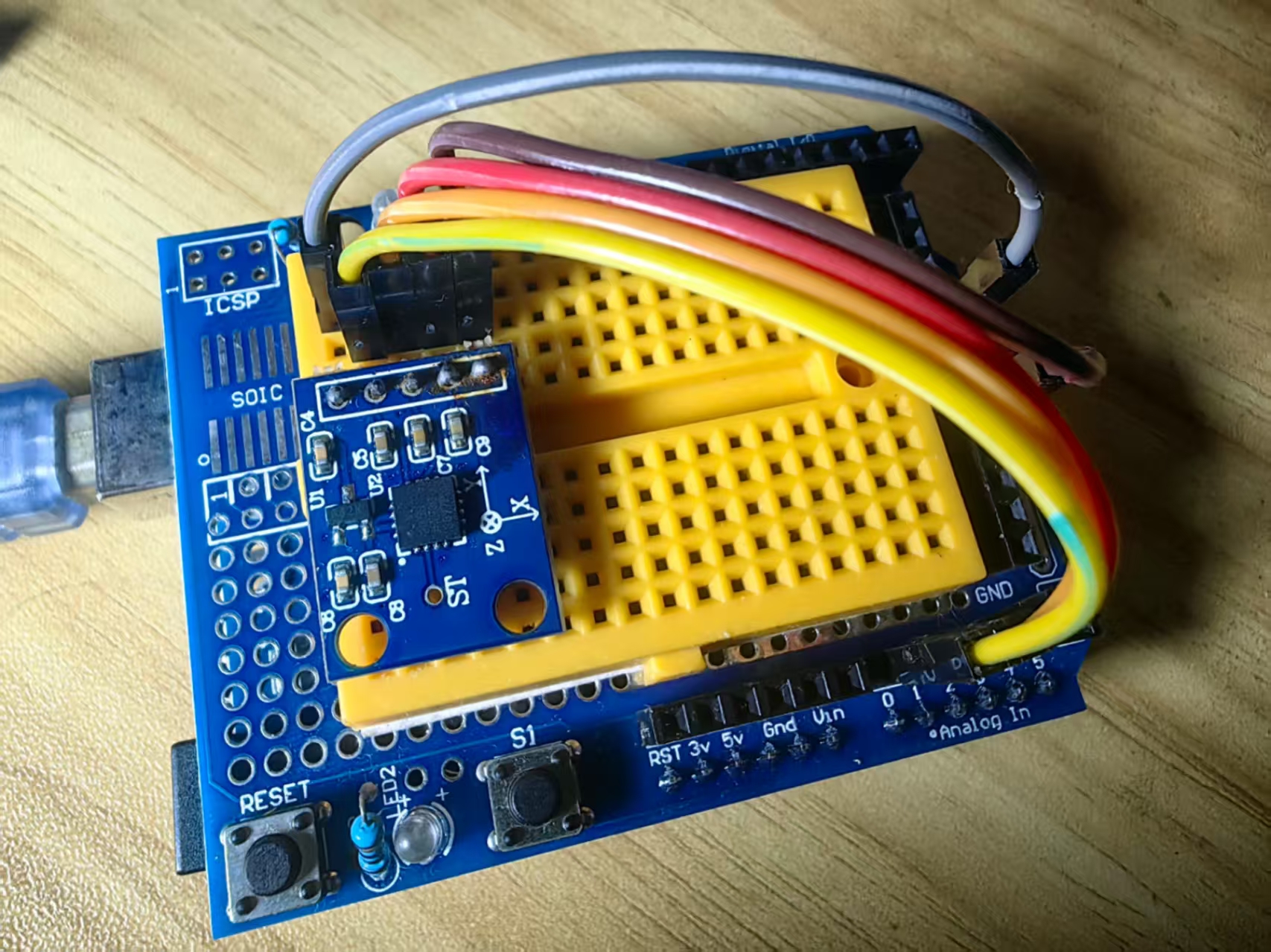

实验场景图动态图
