TSL2561 是 TAOS（现属于德州仪器）公司生产的一款环境光传感器。

1、基本概述
TSL2561 能感知周围环境的光照强度，其内置了两个光敏二极管，分别对可见光和红外光敏感，通过对这两个光敏二极管输出信号的处理，可以计算出环境光的强度，并且能够将光信号转化为数字信号，通过 I²C 接口输出，便于与微控制器（如 Arduino、ESP32 等）进行连接和通信。

2、主要特性
1. 宽动态范围：可检测的光照强度范围很宽，从 0.1 lux 到 40,000 lux，能适应从微弱光线到强光的不同环境，比如室内昏暗的灯光环境到室外明亮的阳光环境都能准确测量。
2. 高灵敏度：对光线变化非常敏感，能够检测到微小的光照强度变化，适合用于需要精确光照检测的应用场景。
3. 可编程增益和积分时间：用户可以根据实际需求调整传感器的增益和积分时间，以优化在不同光照条件下的测量精度。例如，在低光照环境下可以增大增益和积分时间来提高测量灵敏度。
4. I²C 接口：采用 I²C 通信协议与微控制器进行数据传输，这种接口方式简单且通用，方便与各种开发板集成。
5. 低功耗：工作电流低，适合电池供电的设备使用，能有效延长设备的续航时间。

3、应用场景
1. 智能照明系统：根据环境光强度自动调节室内灯光的亮度，实现节能和舒适的照明效果。例如，在白天光线充足时降低灯光亮度，在夜晚光线较暗时提高灯光亮度。
2. 显示屏亮度调节：用于手机、平板电脑、笔记本电脑等设备，根据环境光强度自动调整显示屏的亮度，提供更好的视觉体验，同时也能节省电量。
3. 农业和园艺：在温室种植中，监测光照强度，帮助控制植物生长环境，确保植物获得适宜的光照。
4. 安防监控：根据环境光强度自动调整监控摄像头的曝光参数，保证在不同光照条件下都能拍摄到清晰的图像。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

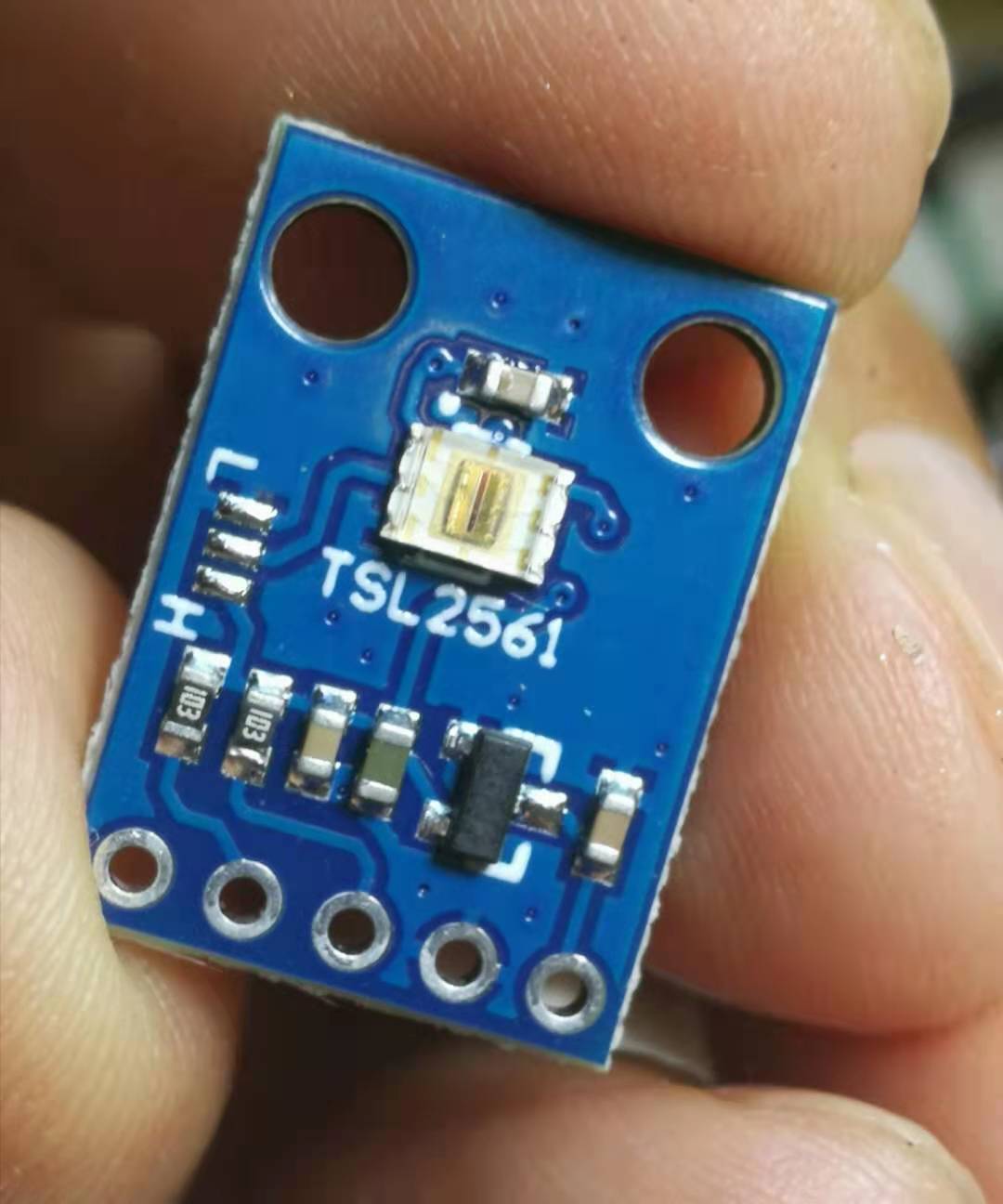

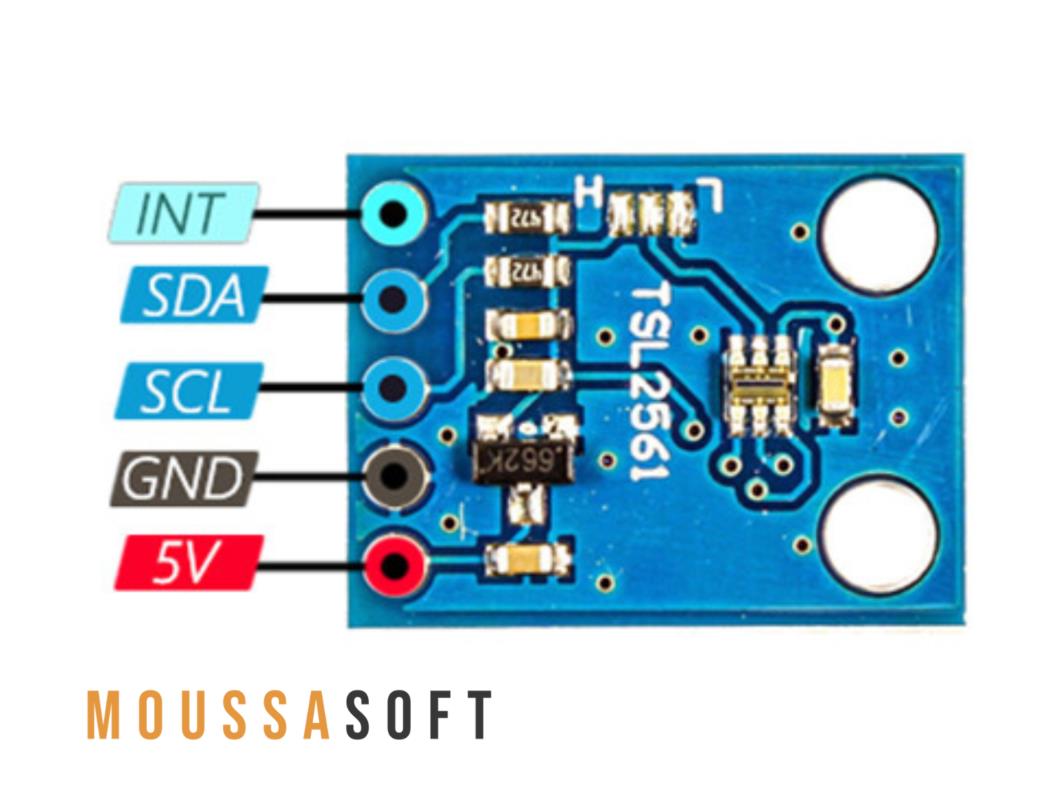

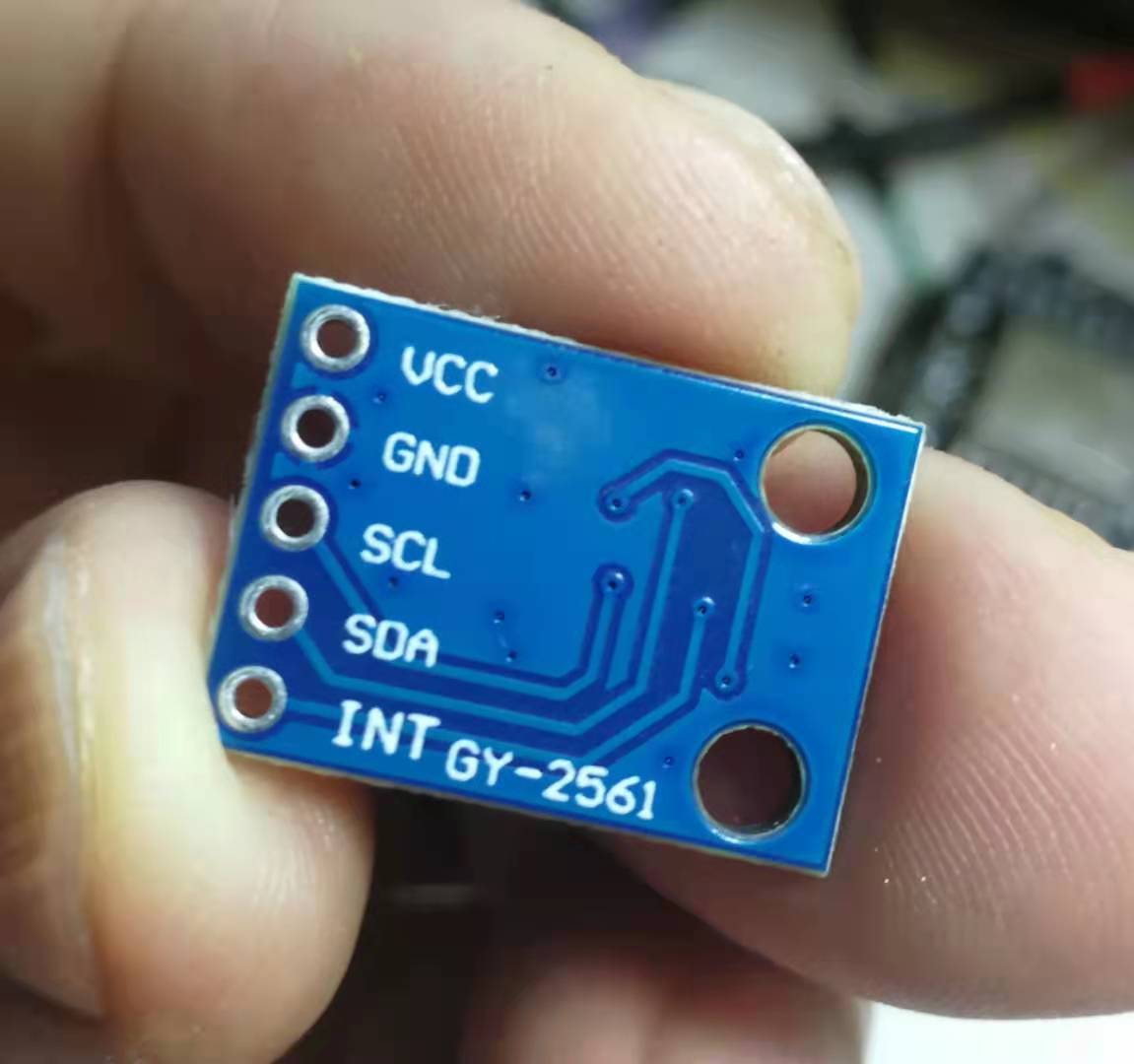

实验一百八十八：TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块
项目之三：使用 TSL2561 传感器读取红外线强度数据（IR）

实验开源代码

代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百八十八：TSL2561数字I2C环境光传感器 GY-2561光照强度检测模块
  项目之三：使用 TSL2561 传感器读取红外线强度数据（IR）
*/

#include <Wire.h>
#include "TSL2561.h"

TSL2561 tsl(TSL2561_ADDR_FLOAT);

void setup() {
  Serial.begin(9600);

  if (tsl.begin()) {
    Serial.println("找到传感器");
  } else {
    Serial.println("没有检测到传感器？");
    while (1);
  }

  tsl.setGain(TSL2561_GAIN_16X);
  tsl.setTiming(TSL2561_INTEGRATIONTIME_13MS);
}

void loop() {
  uint16_t ir_luminosite = tsl.getLuminosity(TSL2561_INFRARED); // **获取红外线强度**

  Serial.print("红外线强度：");
  Serial.print(ir_luminosite);
  Serial.println(" Lux");

  delay(1000);  // **每秒读取一次**
}

代码简单解读

这段代码使用 TSL2561 传感器读取红外光强度并通过串口打印 Lux 值，核心逻辑如下：

1. 初始化
✅ tsl.begin(); → 检查传感器是否连接正常
✅ tsl.setGain(TSL2561_GAIN_16X); → 设置 16 倍增益，提高测量精度
✅ tsl.setTiming(TSL2561_INTEGRATIONTIME_13MS); → 设定 13ms 积分时间

2. 获取红外光数据
✅ uint16_t ir_luminosite = tsl.getLuminosity(TSL2561_INFRARED); → 读取红外光强度
✅ Serial.print("红外线强度："); Serial.print(ir_luminosite); Serial.println(" Lux"); → 打印红外光强度 Lux 值

3. 定期采集数据
✅ delay(1000); → 每 1 秒获取一次红外光照数据

这段代码让 TSL2561 传感器定期获取红外光强度，并显示在串口监视器上。

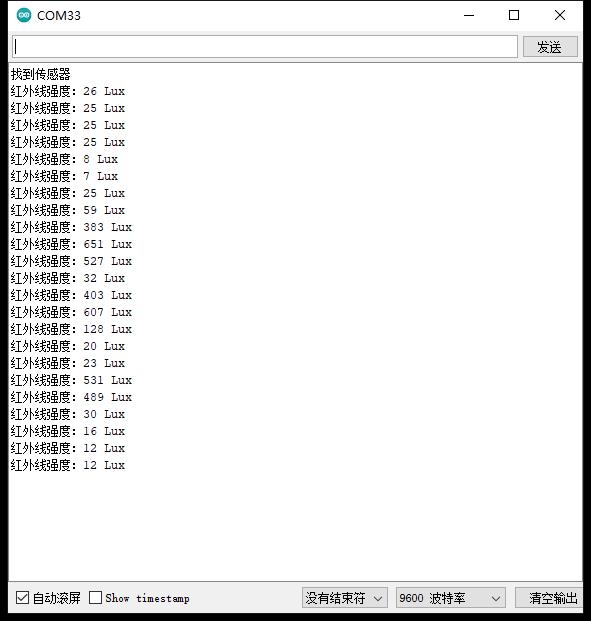

实验串口返回情况

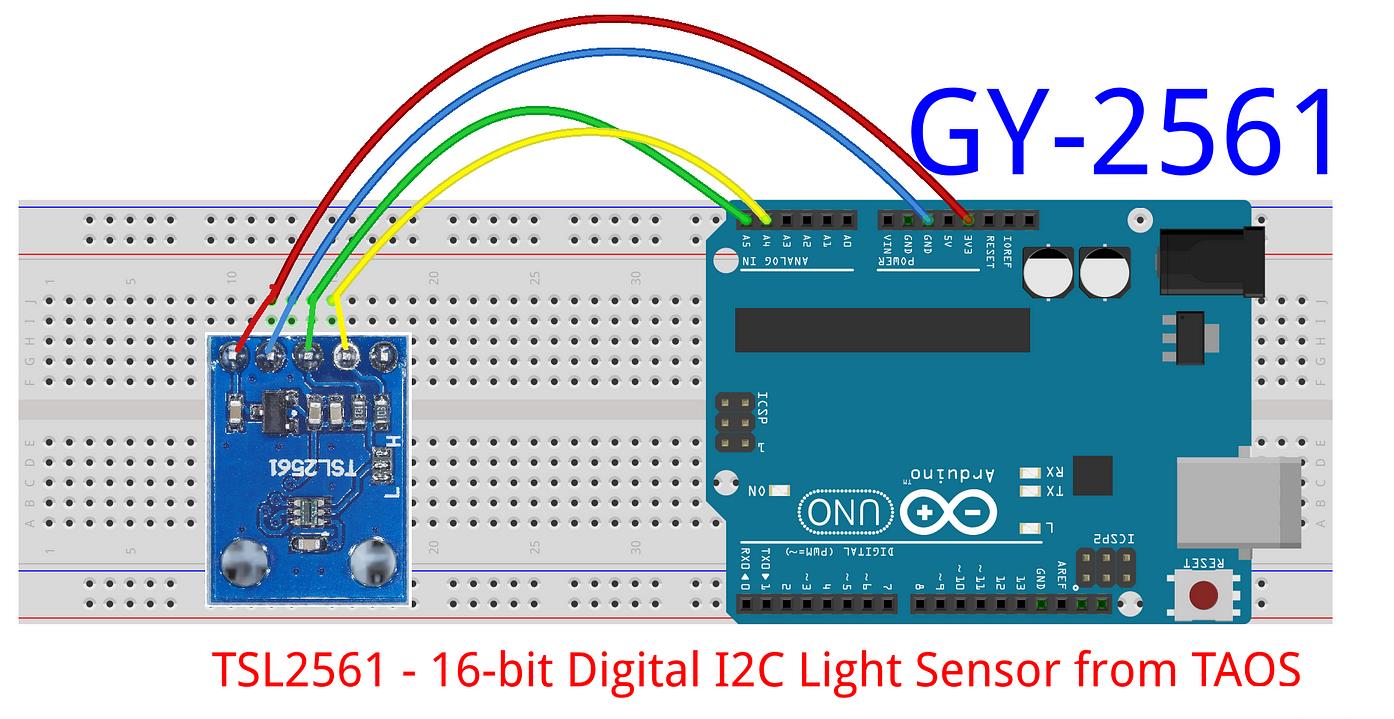

实验场景图
