实验一百九十九：蓝屏LCD12864液晶屏带中文字库带背光12864-5V 并口串口
项目之六：ESP32 LCD12864屏之随机绘制 100 个像素点

实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
  项目之六：ESP32 LCD12864屏之随机绘制 100 个像素点
*/

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>

// 使用软件 SPI 适配 ESP32
U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);

void setup() {
    Serial.begin(115200);
    u8g2.begin();
    u8g2.setPowerSave(0);  // **关闭省电模式**
    u8g2.setContrast(200); // **提高对比度**
    u8g2.setDisplayRotation(U8G2_R2);  // **旋转 180 度**
}

void loop() {
    u8g2.firstPage();
    do {
        // **随机绘制 100 个像素点**
        for (int i = 0; i < 100; i++) {
            int x = random(0, 128);  // **随机 X 坐标**
            int y = random(0, 64);   // **随机 Y 坐标**
            u8g2.drawPixel(x, y);  // **绘制像素点**
        }
    } while (u8g2.nextPage());

    delay(500);  // **每 500 毫秒刷新一次**
}

代码简单解读

这段代码在 ST7920 LCD 屏幕上随机绘制 100 个像素点，核心逻辑如下：

1. 初始化屏幕
✅ u8g2.begin(); → 启动 ST7920
✅ u8g2.setPowerSave(0); → 确保屏幕不会休眠
✅ u8g2.setContrast(200); → 调整对比度，确保像素点清晰可见
✅ u8g2.setDisplayRotation(U8G2_R2); → 让屏幕旋转 180 度

2. 随机生成像素
✅ random(0, 128) → 随机 X 坐标
✅ random(0, 64) → 随机 Y 坐标
✅ u8g2.drawPixel(x, y); → 在随机位置绘制像素点

3. 画面刷新
✅ firstPage(); do { ... } while (nextPage()); → 避免屏幕闪烁
✅ delay(500); → 每 500 毫秒重新生成 100 个像素点

这个代码让 ST7920 屏幕随机显示 100 个像素点，并持续刷新。

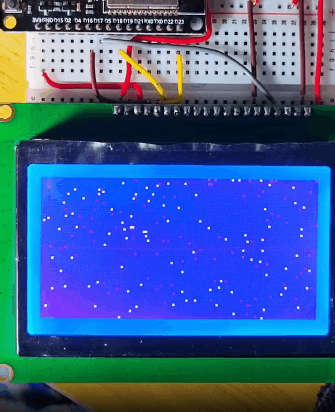

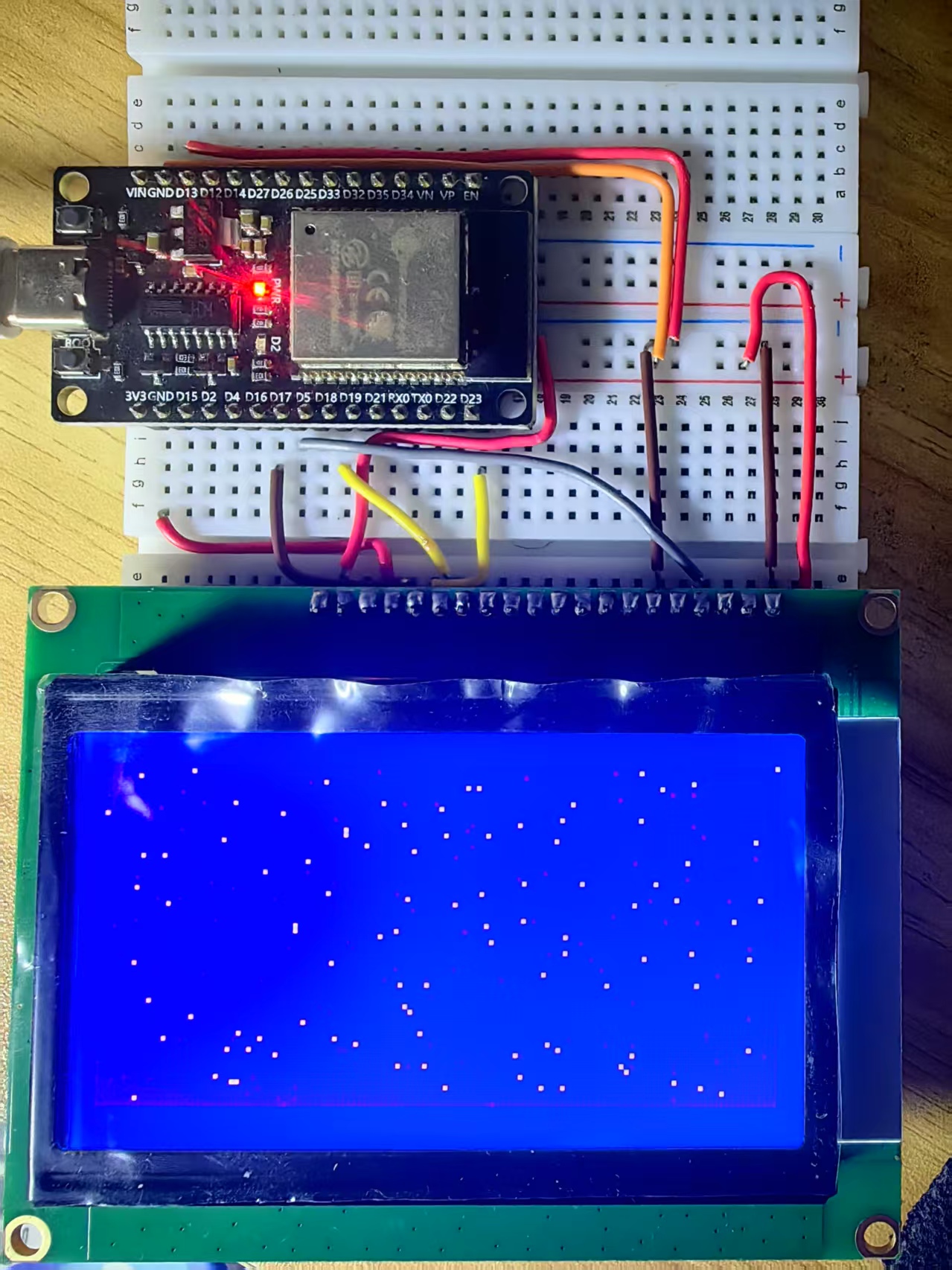

实验场景图动态图
