【花雕学编程】Arduino动手做（199）---ESP32 LCD12864屏之显示文本“Hello, ESP32!”- Makelog(造物记)

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十九：蓝屏LCD12864液晶屏带中文字库带背光12864-5V 并口串口
项目之一：ESP32 LCD12864屏之显示文本“Hello, ESP32!”

实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
  项目之一：ESP32 LCD12864屏之显示文本“Hello, ESP32!”
*/

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>

// 使用软件 SPI
U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R2, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);

void setup() {
    Serial.begin(115200);
    Serial.println("初始化 ST7920...");

    u8g2.begin();
    u8g2.setPowerSave(1);  // 省电模式
    u8g2.setContrast(10); // 调整对比度
    u8g2.setDisplayRotation(U8G2_R2);  // **旋转 180 度**

    Serial.println("初始化完成！");
}

void loop() {
    u8g2.setFont(u8g2_font_ncenB14_tr);
    u8g2.firstPage();
    do {
        u8g2.setCursor(0, 35);
        u8g2.print("Hello, ESP32!");
    } while (u8g2.nextPage());

    delay(1000);
}

代码解读
这段代码让 ST7920 LCD 屏幕旋转 180 度，并正确显示 "Hello, ESP32!"。它的核心逻辑如下：

1、屏幕初始化

u8g2.begin(); → 初始化 ST7920，让其准备显示内容。

u8g2.setPowerSave(0); → 确保屏幕不进入休眠状态。

2、屏幕旋转

使用 U8G2_R2 让 ST7920 旋转 180 度。

3、文本显示

setFont(u8g2_font_ncenB14_tr); → 设置字体。

setCursor(20, 30); → 设定文字起始位置，确保显示清晰。

4、循环刷新

firstPage() + nextPage() 逐步绘制内容，避免闪烁。

delay(1000); 控制刷新速度，每秒更新一次。

这个代码让 ESP32 控制 ST7920 屏幕，正确显示旋转文本

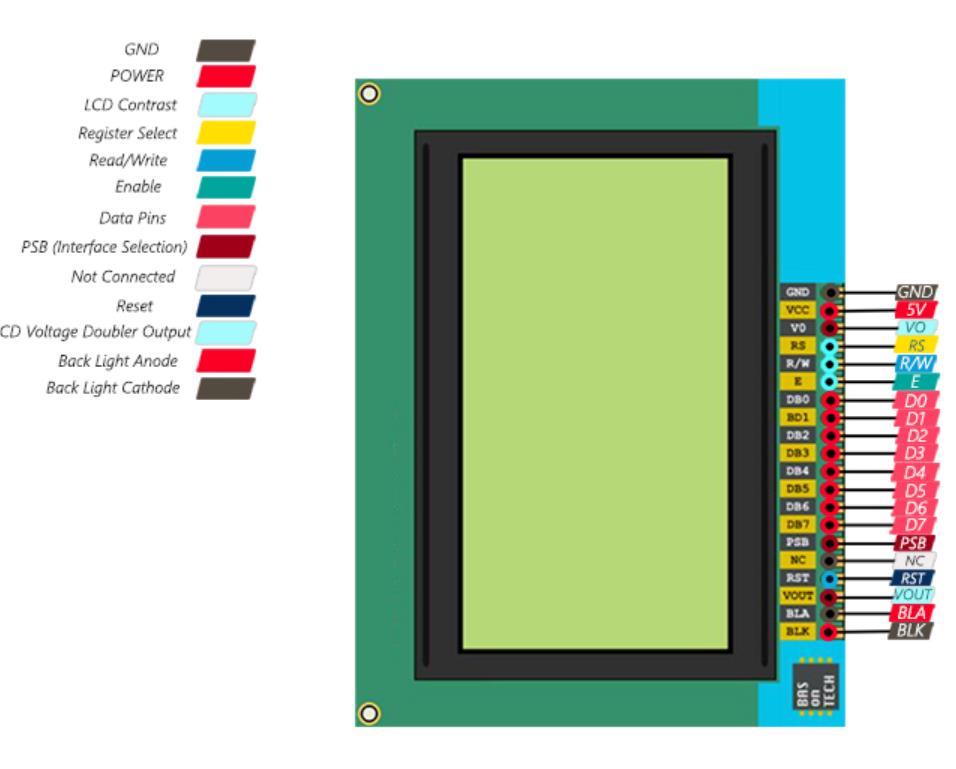

5、接脚参数用于 ESP32 控制 ST7920 LCD，它们的作用如下：

U8G2_R0 → 旋转角度设置，R0 代表无旋转（默认方向）。

Clock = 18 → 时钟信号（E 引脚），用于 SPI 通讯。

Data = 23 → 数据线（RW 引脚），用于传输图像或文本数据。

CS = 16 → 片选信号（RS 引脚），用于启用 ST7920 设备。

Reset = 17 → 复位信号，用于初始化 LCD（部分 LCD 可能不需要此连接）。

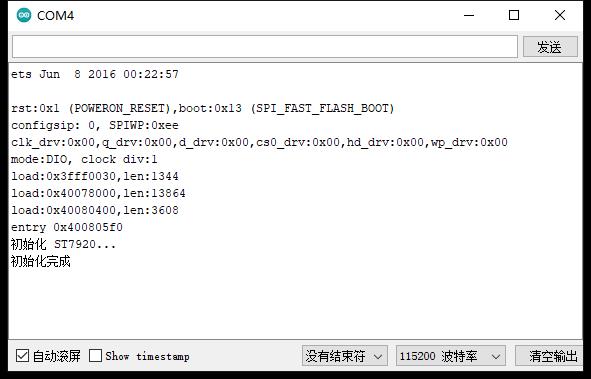

实验串口返回情况

实验场景图
