本篇将展示基于beetle树莓派 RP2350的心率监测系统的接线和构想

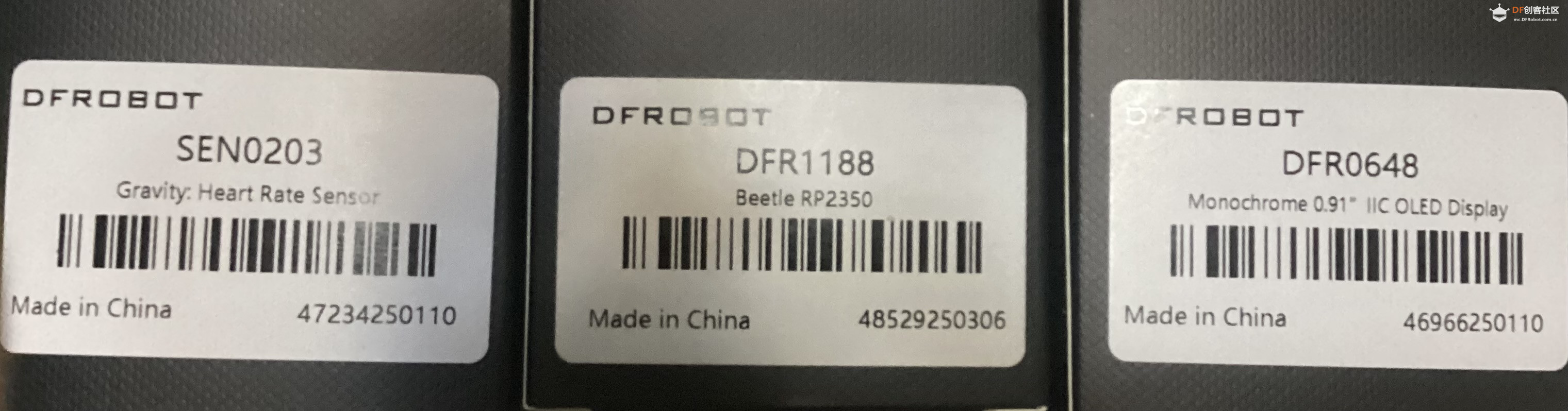

所需材料:
https://www.dfrobot.com.cn/goods-1339.html
https://www.dfrobot.com.cn/goods-1374.html

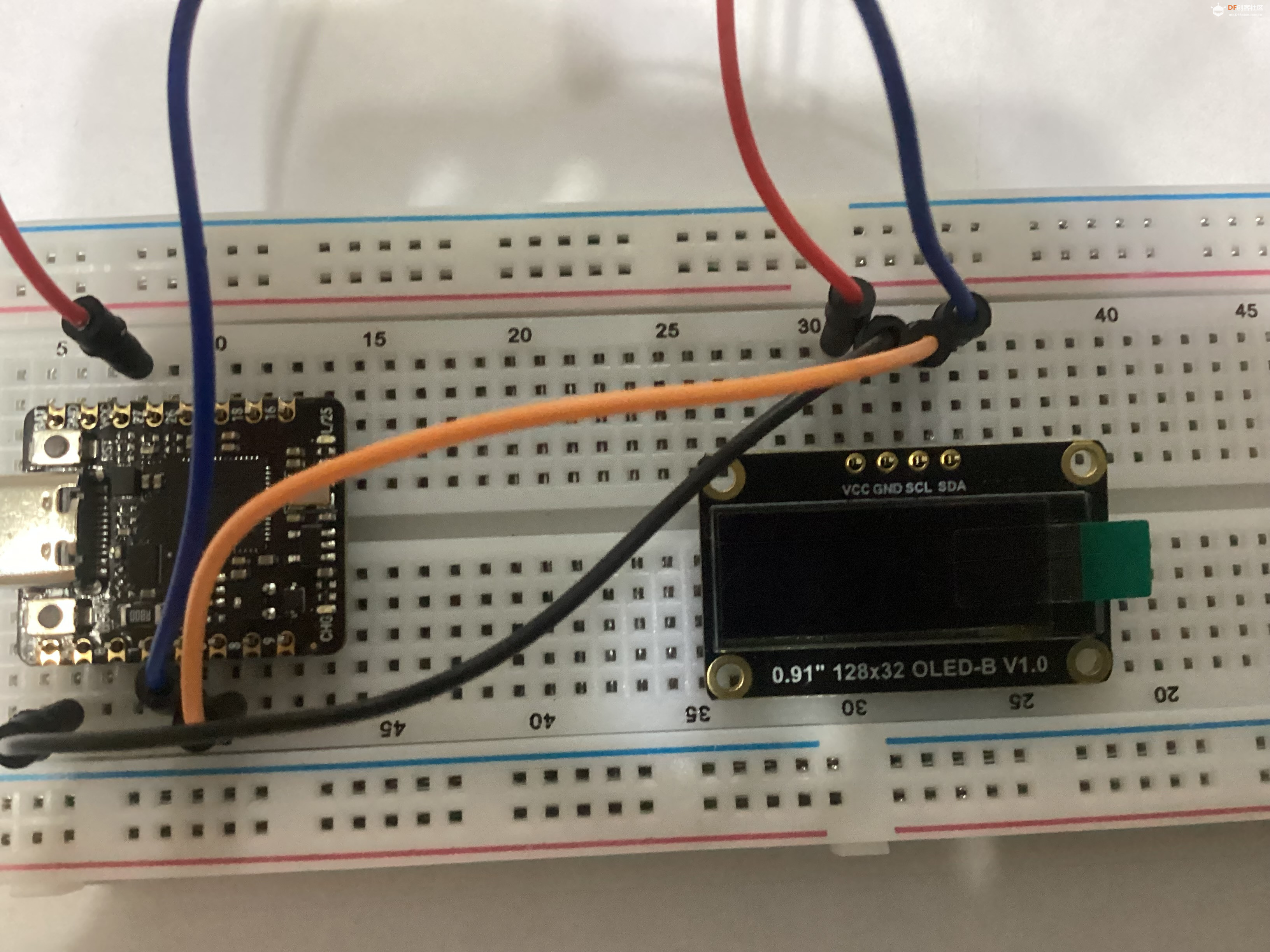

大致接线方式图
oled的SCL、SDA、VCC、GND分别连接至主板的SCL、SDA、VCC、GND(左侧)
心率传感器绿线连接16号通信串口
黑线连接GND(左侧)
红线连接VCC
本篇将展示基于beetle树莓派 RP2350的心率监测系统的接线和构想
所需材料:
https://www.dfrobot.com.cn/goods-1339.html
https://www.dfrobot.com.cn/goods-1374.html
大致接线方式图
oled的SCL、SDA、VCC、GND分别连接至主板的SCL、SDA、VCC、GND(左侧)
心率传感器绿线连接16号通信串口
黑线连接GND(左侧)
红线连接VCC
