【花雕学编程】Arduino动手做（220）---P6全彩16X32单元板之实现红绿蓝三色在屏幕上依次点亮 简单

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

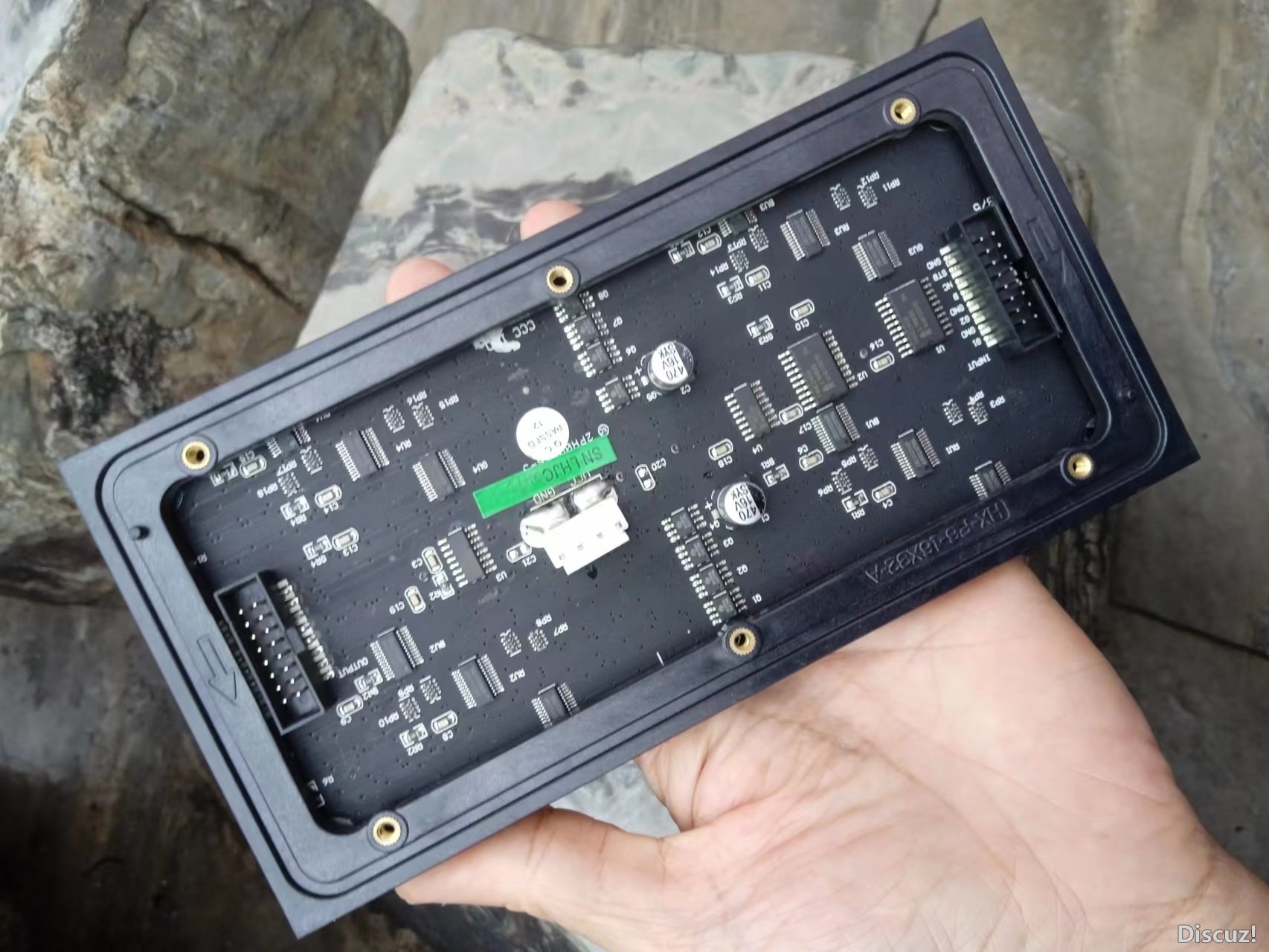

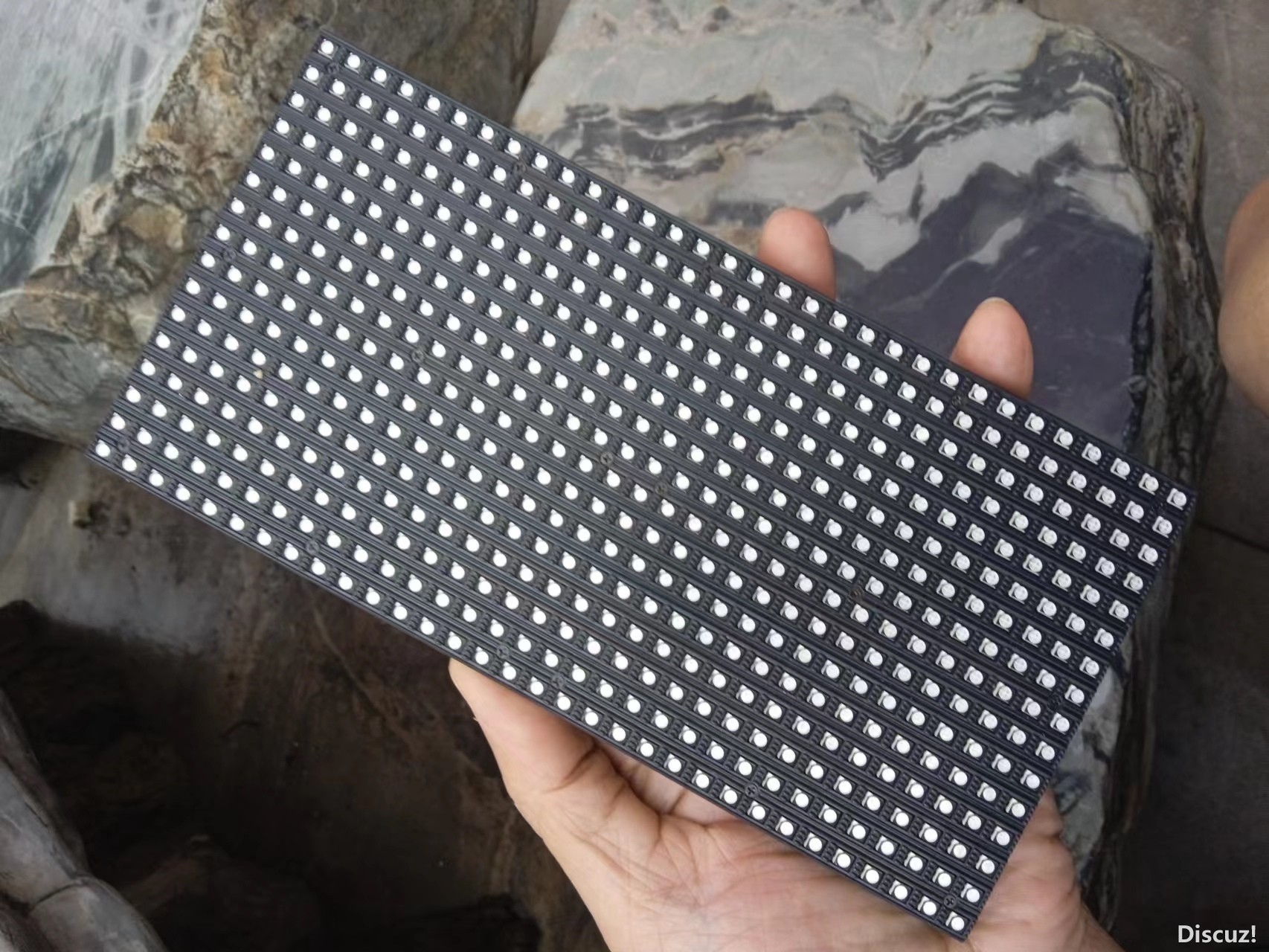

  实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）

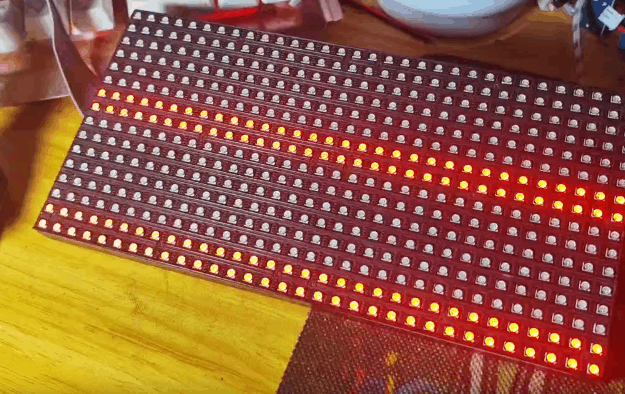

  项目二：P6全彩16X32单元板之实现红、绿、蓝三种颜色在屏幕上依次点亮
*/

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>
#include <Adafruit_GFX.h>

// 创建配置对象（32x16，1块面板）
HUB75_I2S_CFG mxconfig(32, 16, 1);

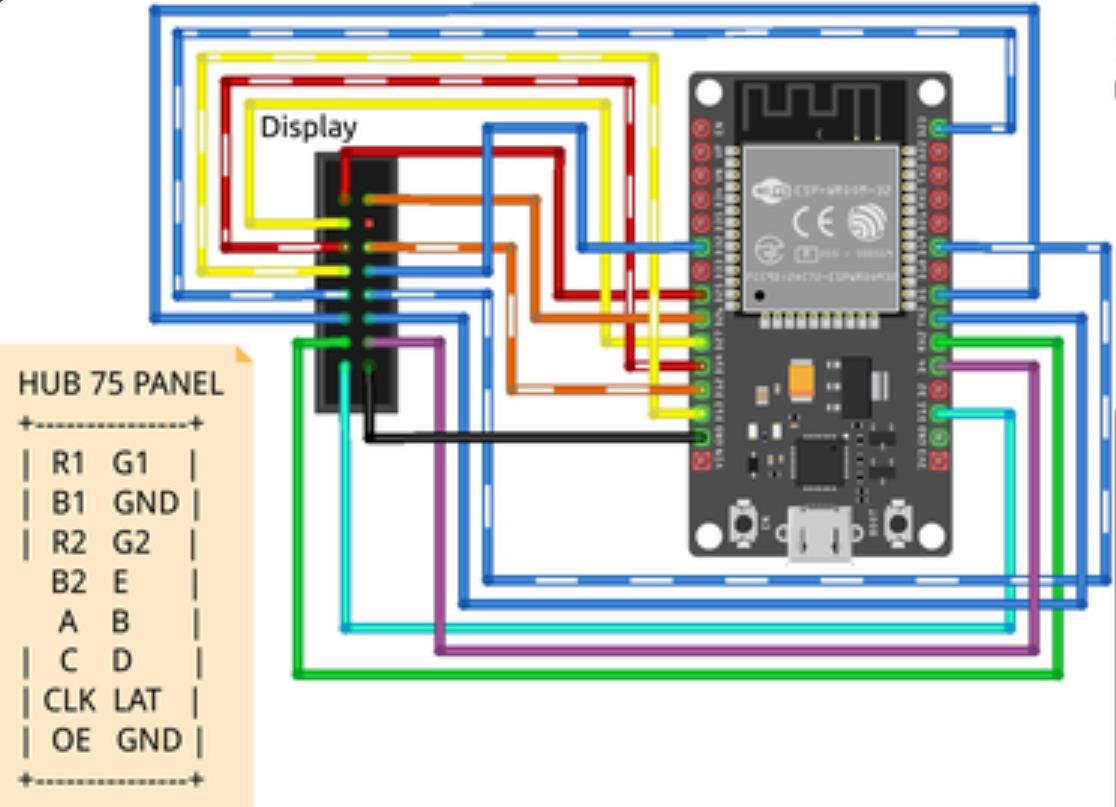

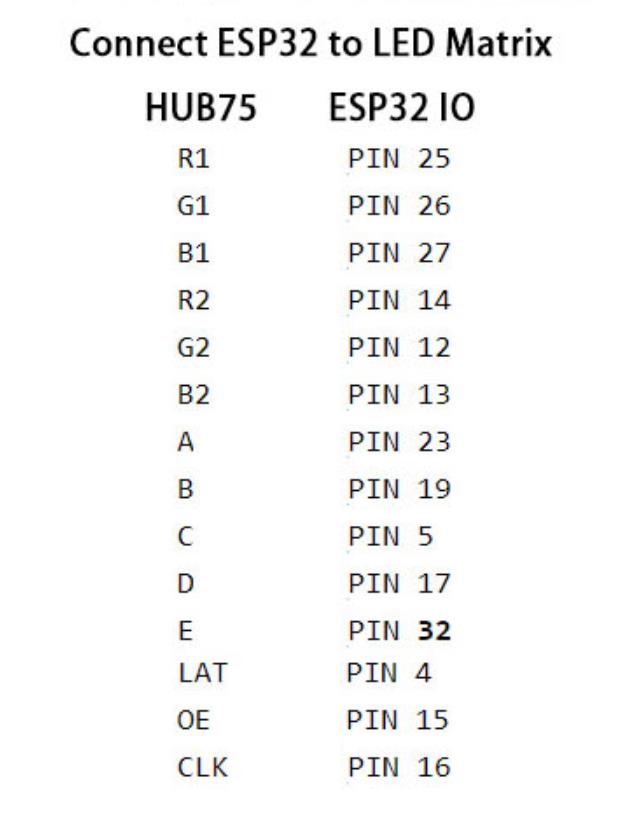

// 设置引脚连接
void setupPins() {
  mxconfig.gpio.r1 = 25;  // 红色通道引脚
  mxconfig.gpio.g1 = 26;  // 绿色通道引脚
  mxconfig.gpio.b1 = 27;  // 蓝色通道引脚

  mxconfig.gpio.a  = 23;  // 地址 A 引脚
  mxconfig.gpio.b  = 19;  // 地址 B 引脚
  mxconfig.gpio.c  = 5;   // 地址 C 引脚
  mxconfig.gpio.d  = 17;  // 地址 D 引脚

  mxconfig.gpio.lat = 4;  // 锁存引脚
  mxconfig.gpio.oe  = 15; // 输出使能引脚

  // 如使用不同的时钟引脚，请取消注释并设置
  // mxconfig.gpio.clk = ...;
}

// 创建矩阵对象
MatrixPanel_I2S_DMA matrix(mxconfig);

void setup() {
  setupPins();               // 设置引脚
  matrix.begin();            // 初始化矩阵
  matrix.setBrightness8(30); // 设置亮度（0~255）

  matrix.fillScreen(matrix.color565(0, 0, 0)); // 清屏，填充黑色
}

void loop() {

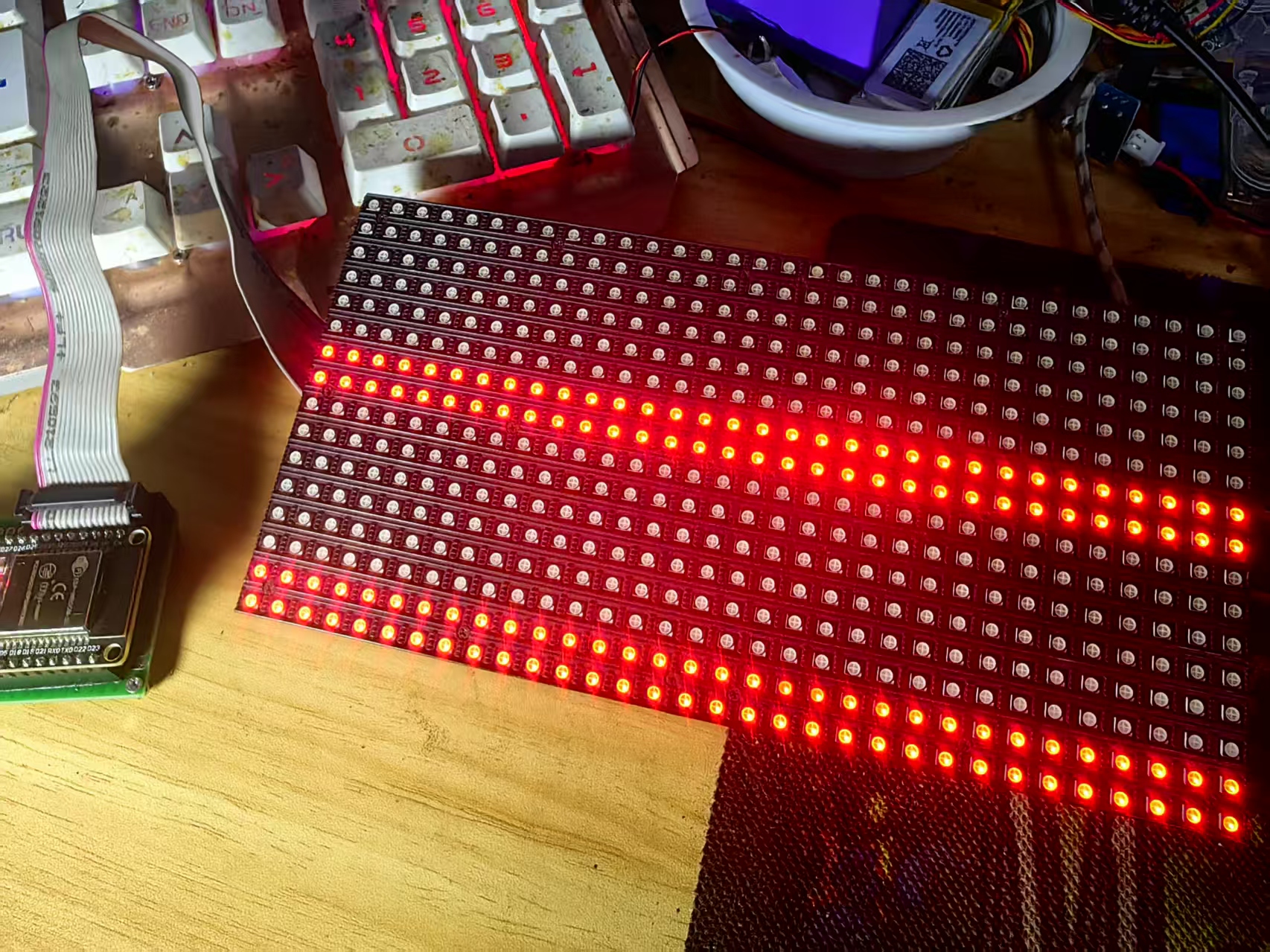

  // 显示红色
  matrix.fillScreen(matrix.color565(255, 0, 0));
  delay(1000); // 延迟1秒

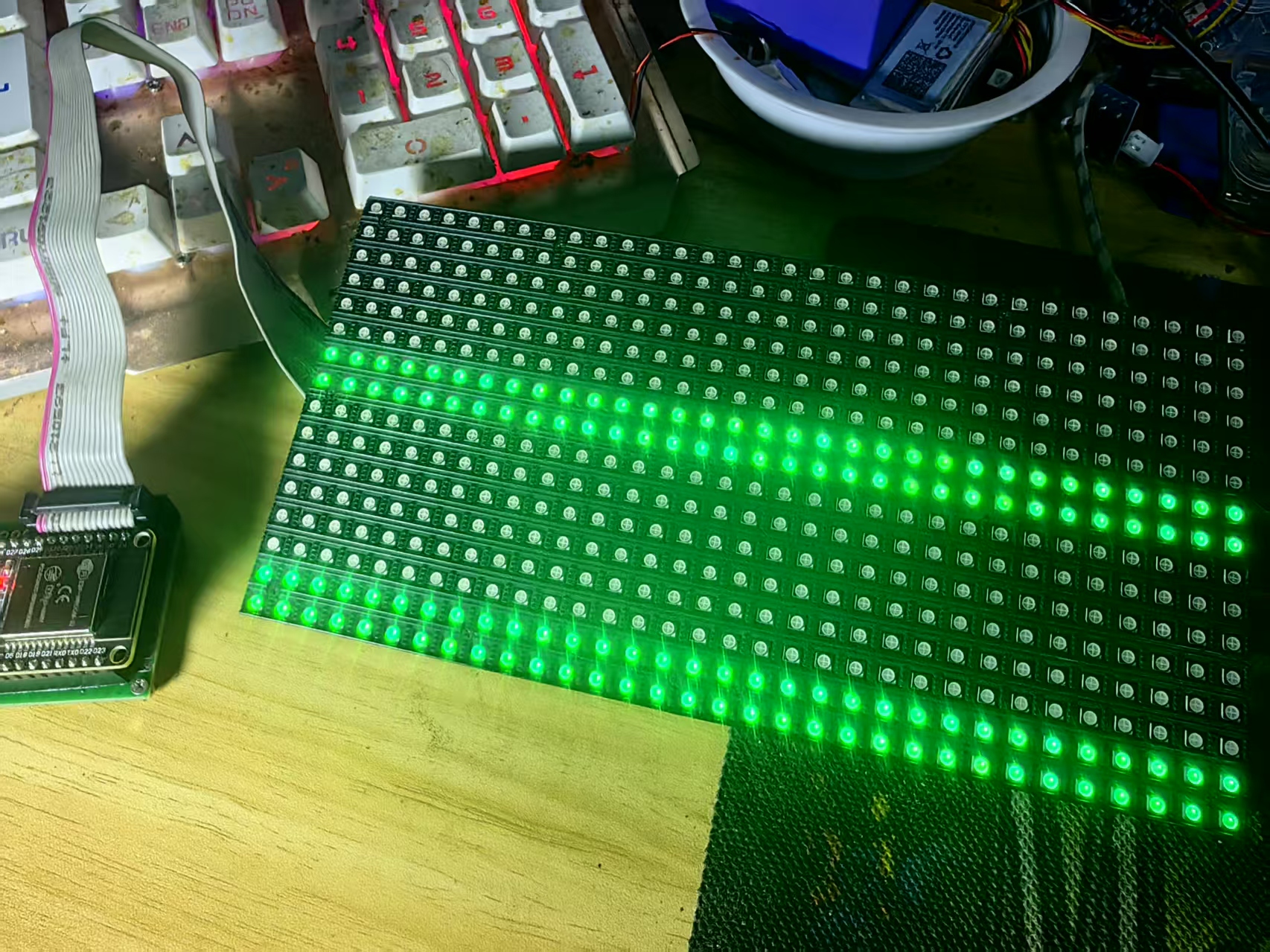

  // 显示绿色
  matrix.fillScreen(matrix.color565(0, 255, 0));
  delay(1000); // 延迟1秒

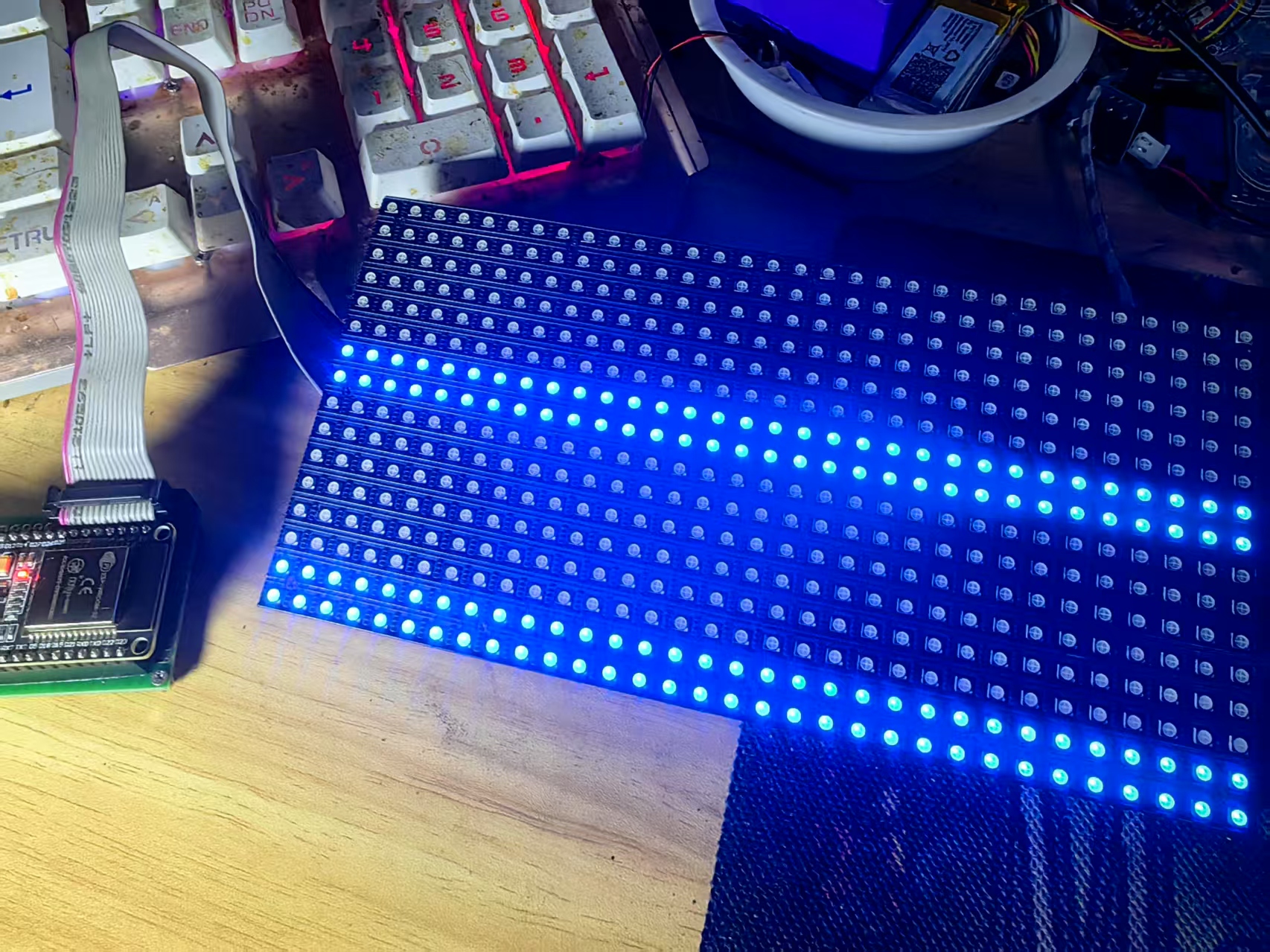

  // 显示蓝色
  matrix.fillScreen(matrix.color565(0, 0, 255));
  delay(1000); // 延迟1秒
}
