【花雕学编程】Arduino动手做（252）---ESP32S3矩阵Matrix开发板之搭建开发环境- Makelog(造物记)

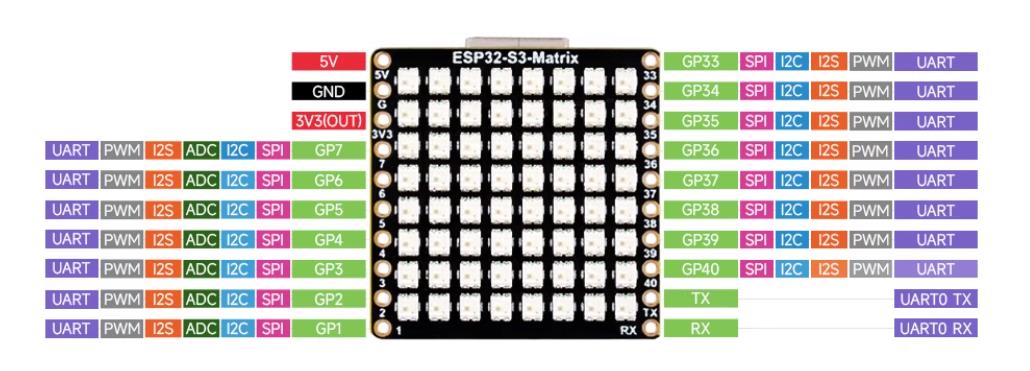

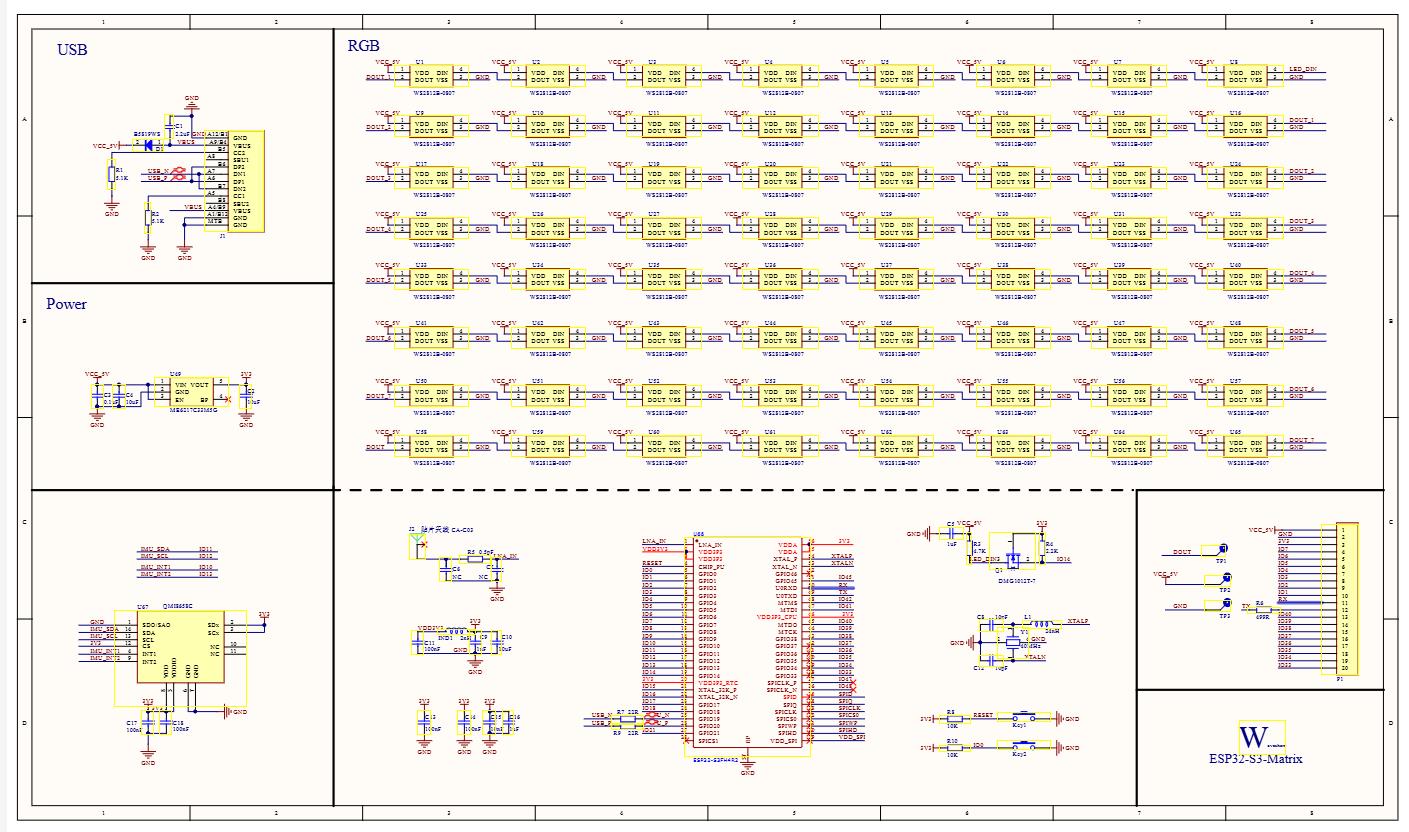

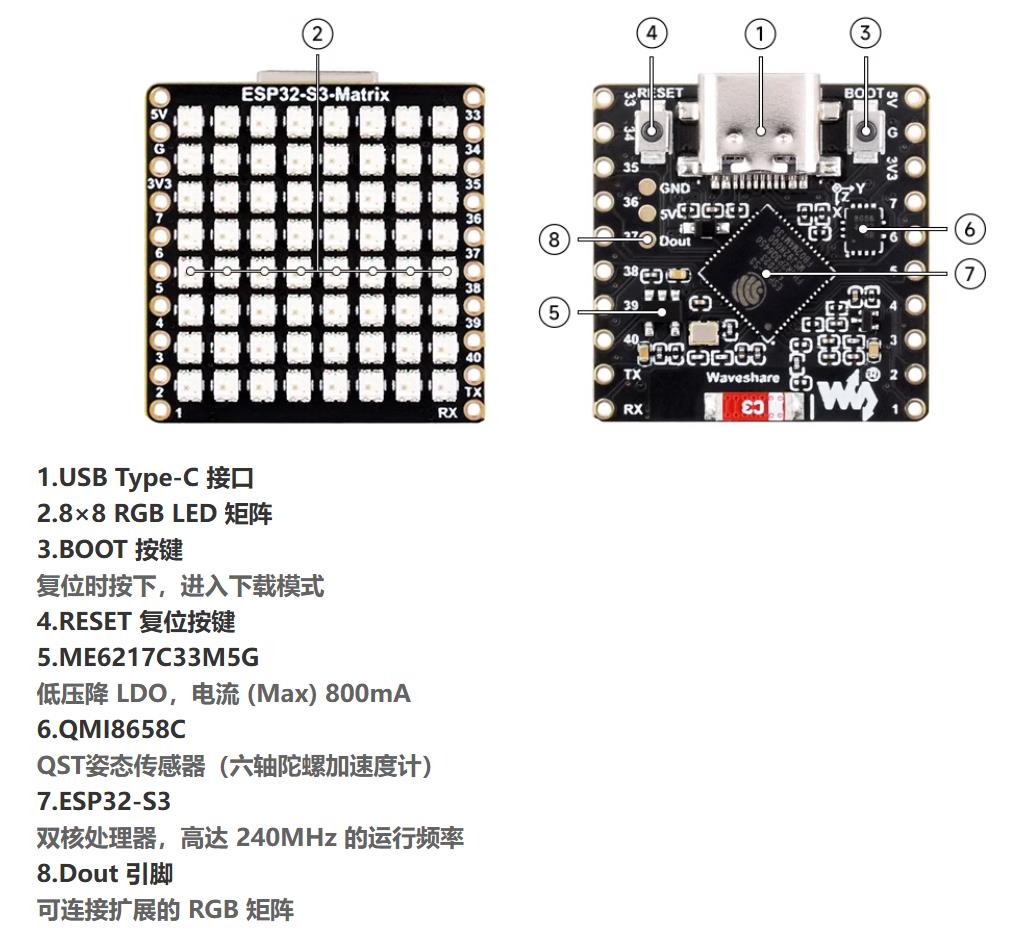

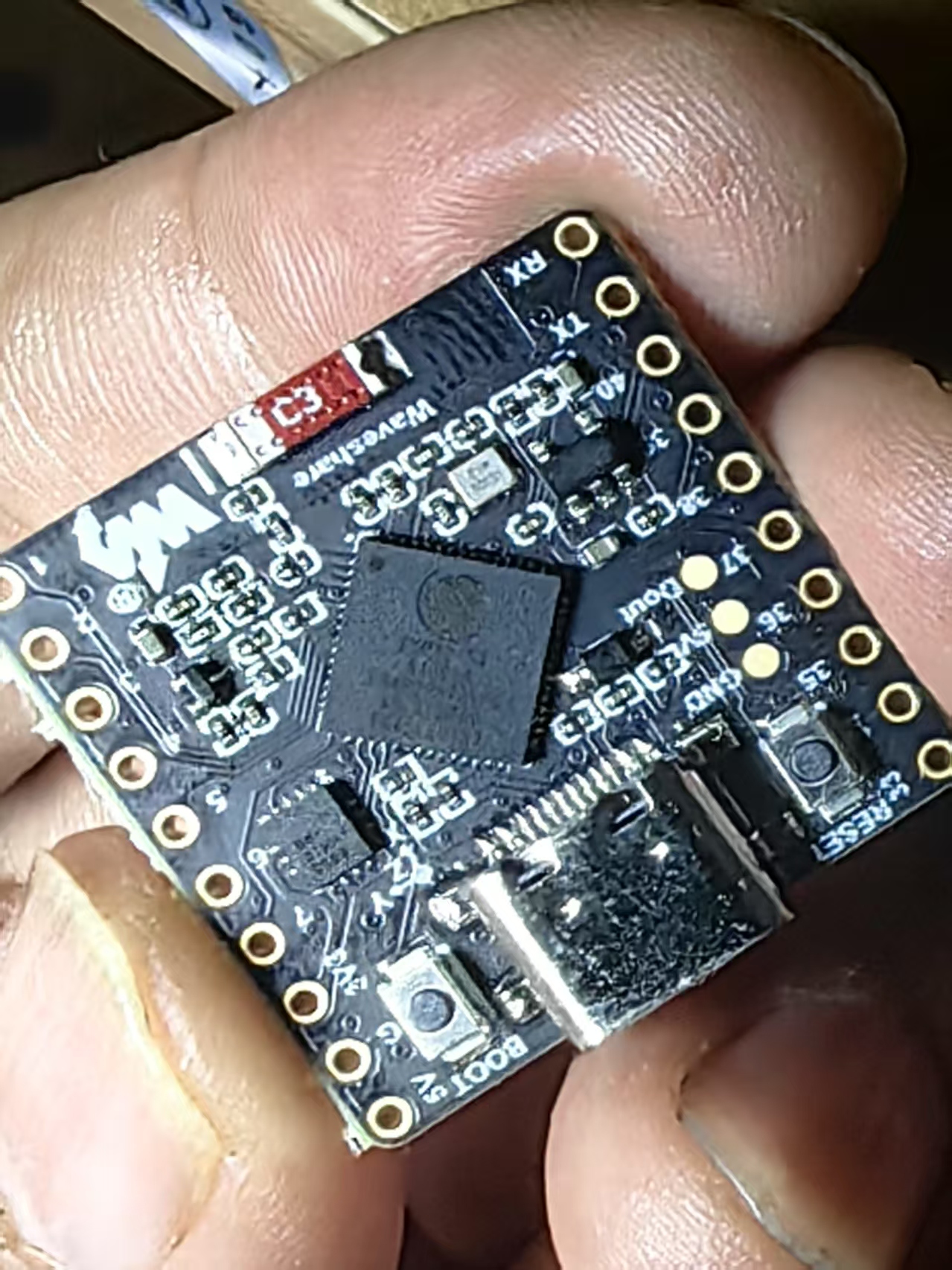

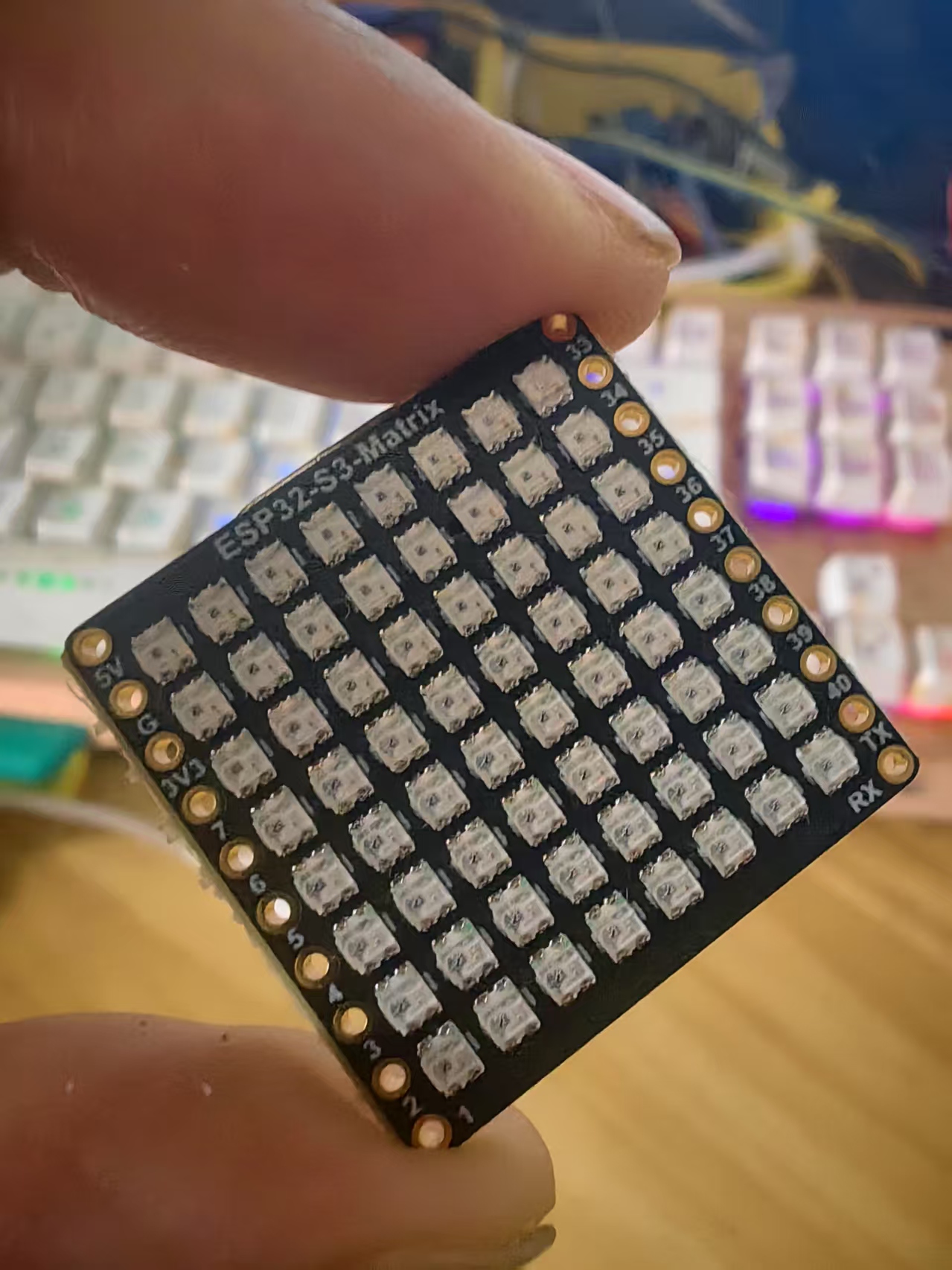

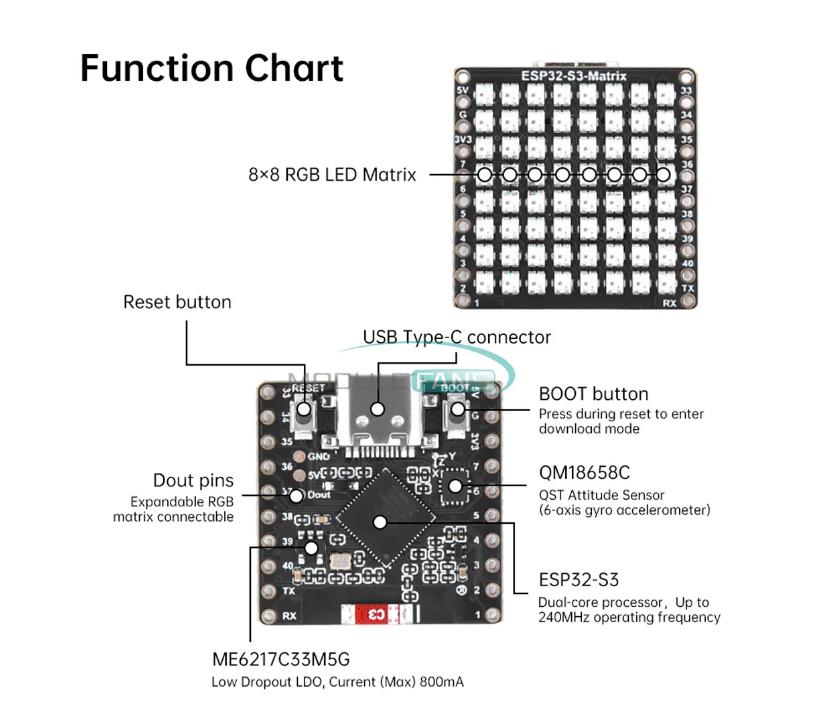

ESP32S3矩阵Matrix开发板之搭建开发环境

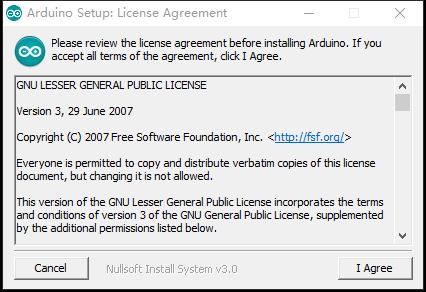

1、这里安装《arduino-1.8.19-windows》版本

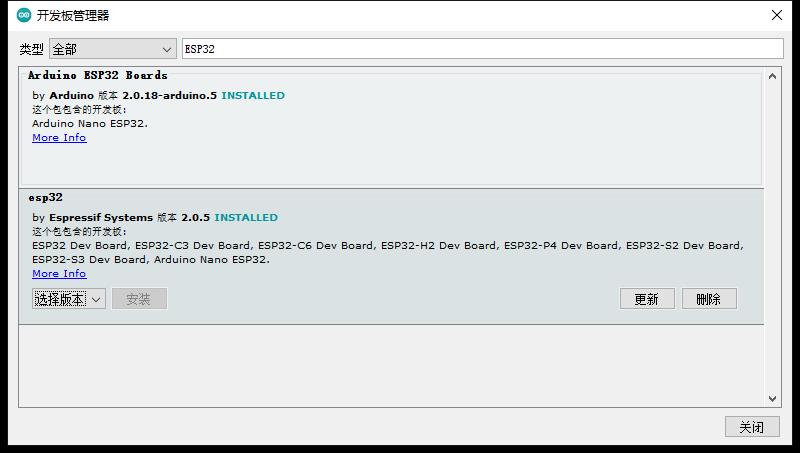

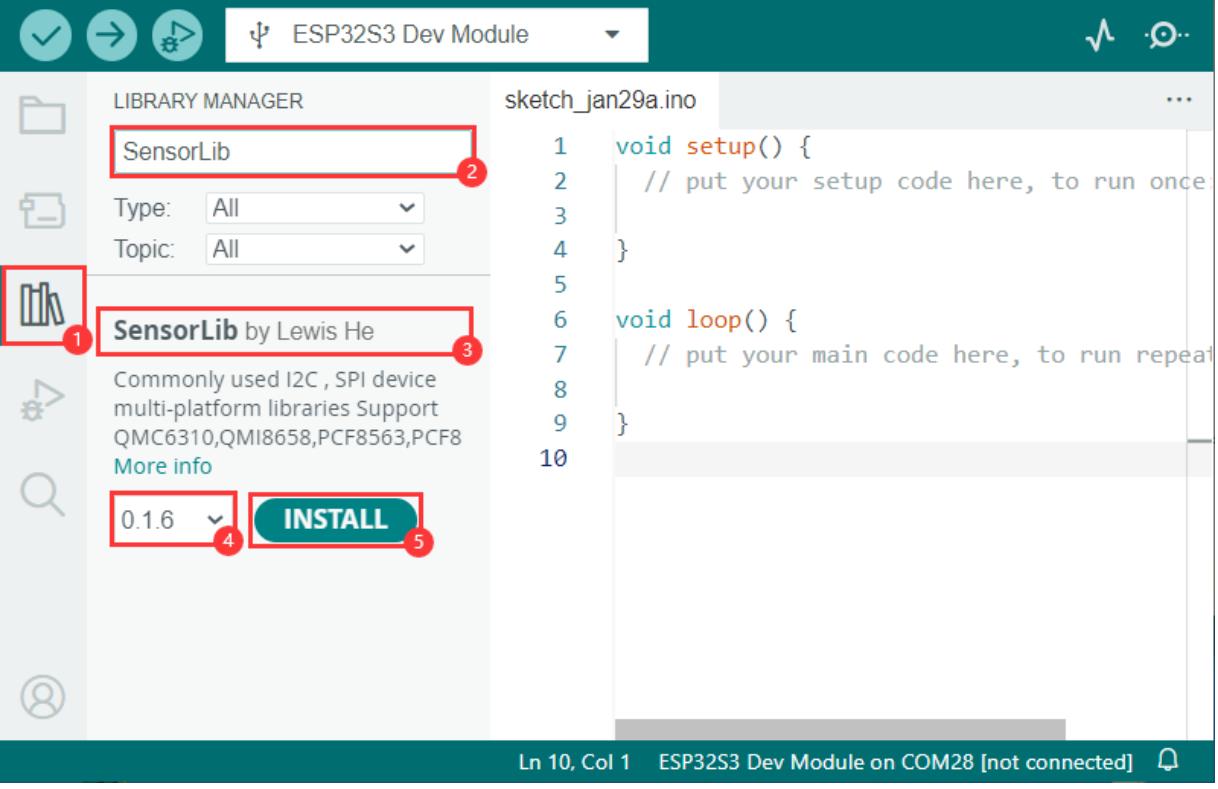

2、安装开发板ESP32

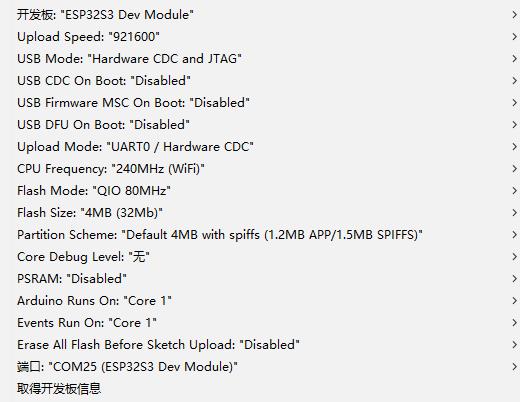

3、配置ESP32，选择《ESP32 Dev Module》

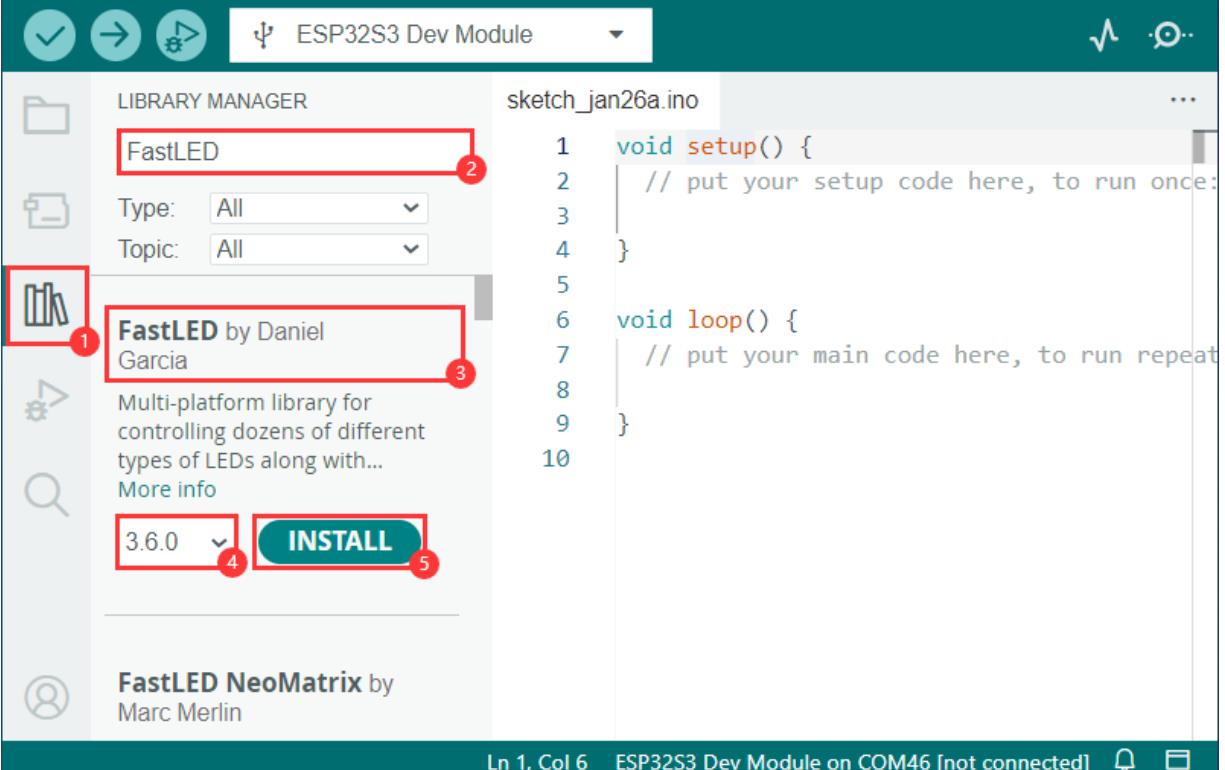

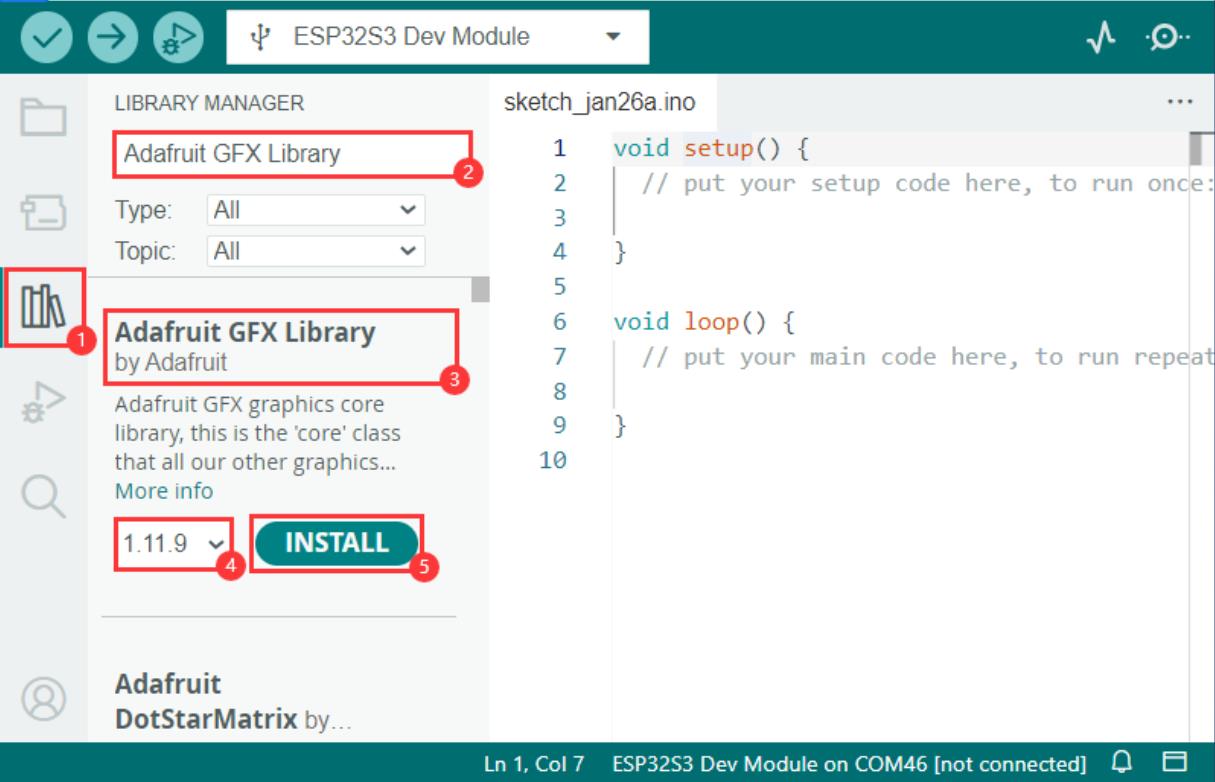

4、点亮LED灯

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十三：ESP32-S3 RGB-LED矩阵开发板 Matrix陀螺仪QMI8658C模块
项目之一：Matrix 搭建开发环境点亮LED灯

实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十三：ESP32-S3 RGB-LED矩阵开发板 Matrix陀螺仪QMI8658C模块
  项目之一：Matrix 搭建开发环境点亮LED灯
*/

// 定义RGB LED的控制引脚
#define PIN_NEOPIXEL 14

// 定义RGB LED的亮度值（范围：0-255）
// 注意：亮度值越大，LED越亮，但不要超过255
#define RGB_BRIGHTNESS 50  // 设置为20%亮度（255的20%）

void setup() {
  // 初始化RGB LED控制引脚为输出模式
  pinMode(PIN_NEOPIXEL, OUTPUT);

  // 注意：neopixelWrite函数内部已经处理了LED的初始化，
  // 因此无需在setup中额外初始化LED。
}

// 主循环函数，无限循环执行
void loop() {
  // 设置RGB LED为红色（R通道亮度为RGB_BRIGHTNESS，G和B通道为0）
  neopixelWrite(PIN_NEOPIXEL, RGB_BRIGHTNESS, 0, 0);
  delay(1000);  // 保持红色1秒

  // 设置RGB LED为绿色（G通道亮度为RGB_BRIGHTNESS，R和B通道为0）
  neopixelWrite(PIN_NEOPIXEL, 0, RGB_BRIGHTNESS, 0);
  delay(1000);  // 保持绿色1秒

  // 设置RGB LED为蓝色（B通道亮度为RGB_BRIGHTNESS，R和G通道为0）
  neopixelWrite(PIN_NEOPIXEL, 0, 0, RGB_BRIGHTNESS);
  delay(1000);  // 保持蓝色1秒

  // 关闭RGB LED（所有通道亮度为0）
  neopixelWrite(PIN_NEOPIXEL, 0, 0, 0);
  delay(1000);  // 保持关闭状态1秒
}

代码解读

1、亮度控制：
通过宏定义RGB_BRIGHTNESS设置LED的亮度值（范围：0-255）。
示例中设置为50（即20%亮度），可根据实际需求调整。

2、neopixelWrite函数：
该函数直接控制RGB LED的颜色和亮度，参数依次为(引脚, R值, G值, B值)。
每个颜色通道的值范围为0-255，0表示关闭，255表示最大亮度。

3、delay函数：
用于控制每种颜色的显示时间（示例中为1秒）。
可根据需要调整延时时间。

4、注意事项：
确保PIN_NEOPIXEL引脚与实际硬件连接一致。
如果使用其他LED库（如Adafruit_NeoPixel），可能需要调整代码以适配库函数。
亮度值过高可能导致LED过热或损坏，建议根据LED规格选择合适的亮度。

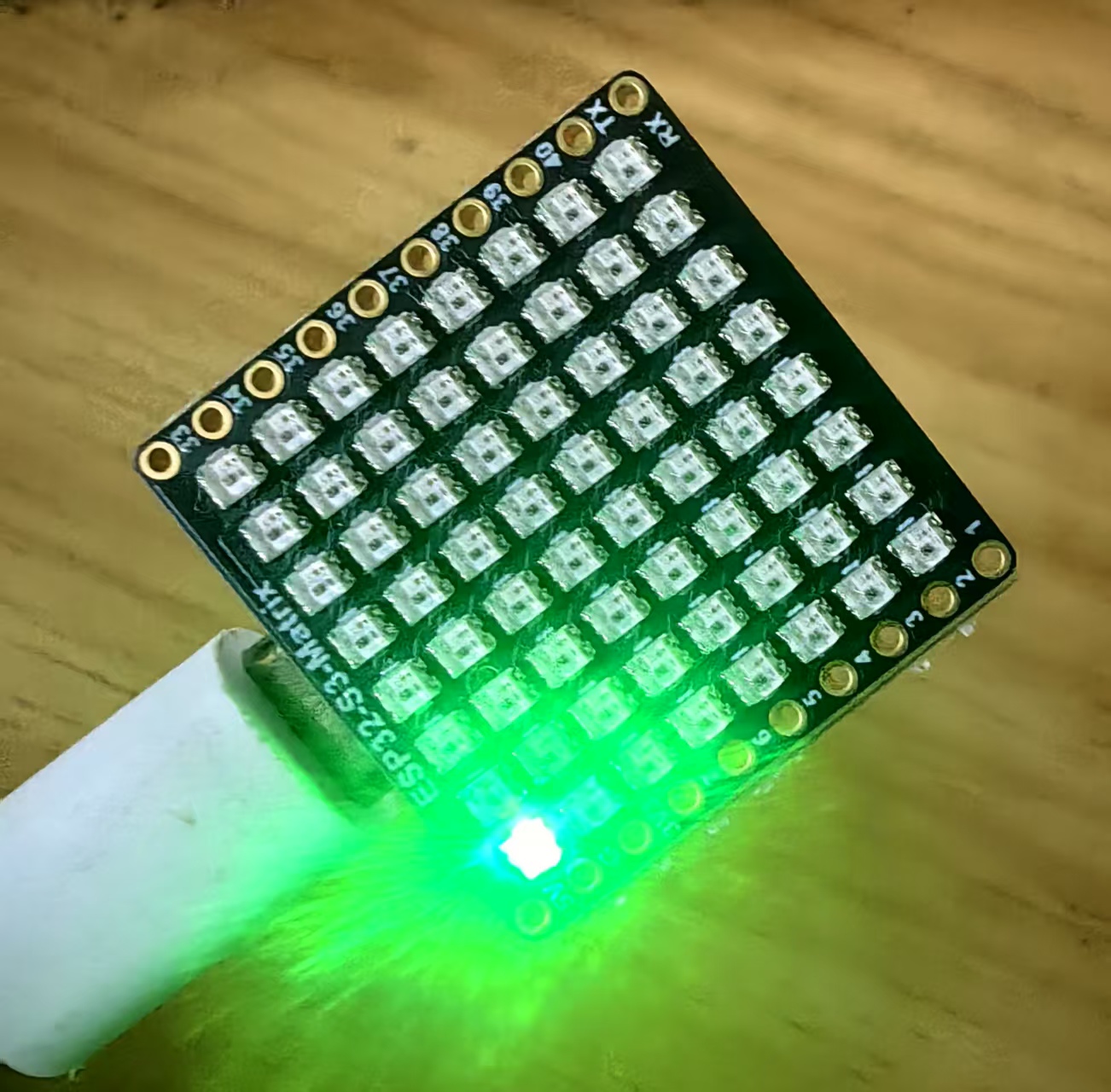

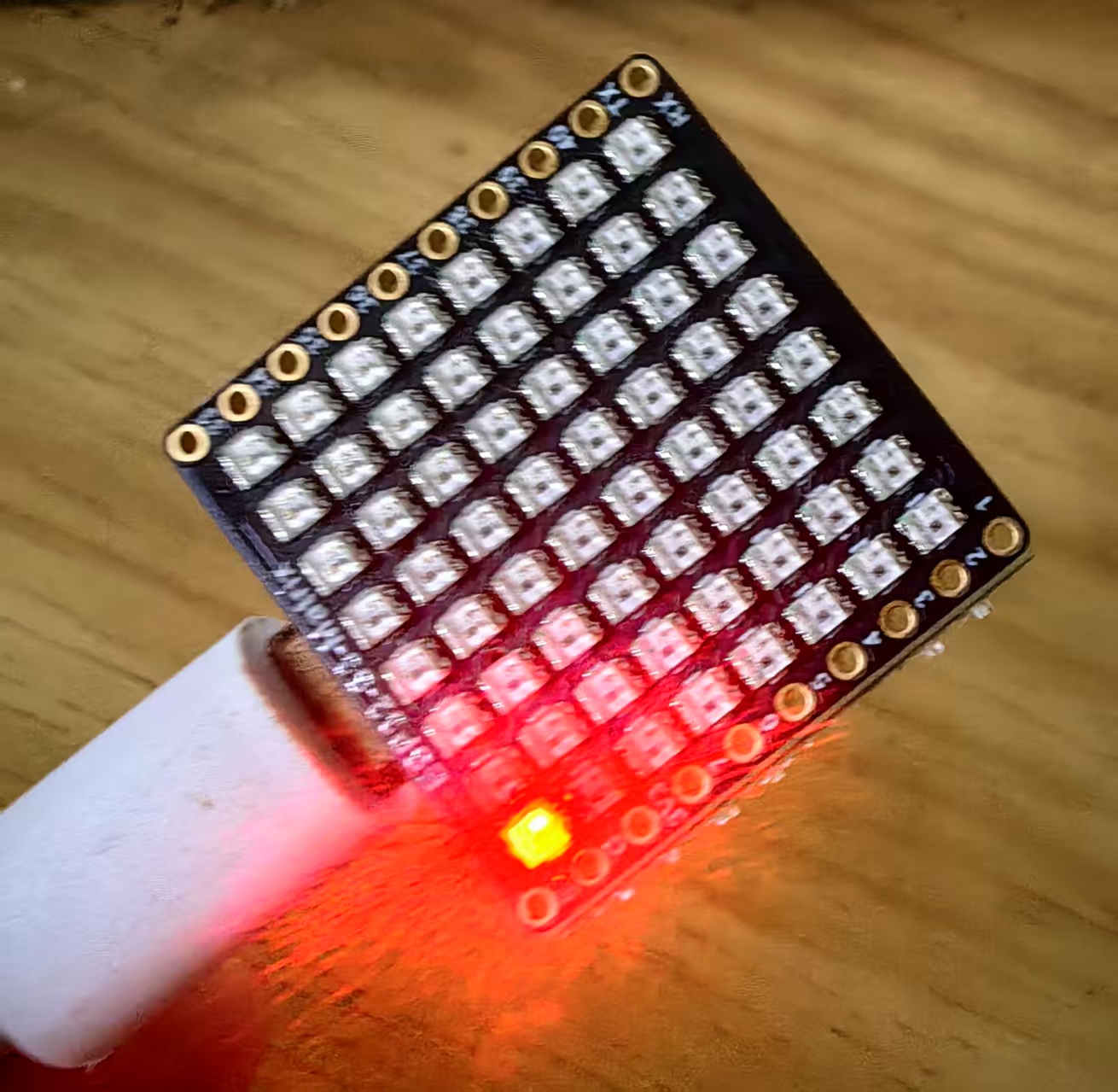

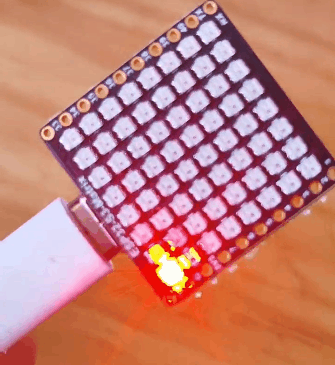

实验场景图动态图
