行空板K10远程控制路灯 简单

头像 刘宏畅 2025.03.27 80 0

项目来源

为满足新课标中八年级“物联网实践与探索”内容要求,结合新课标中自觉遵守物联网实验的操作规程,会使用实验设备搭建物联系统原型,并能通过实验平台读取、发送、接收、汇集和使用数据,设计了项目“远程控制路灯”。

项目来源

在本项目中, 学生将使用光线传感器,获取光线数据;通过将数据同步到物联网云平台中,长期追踪数据;通过数据分析,进行路灯的智能控制;通过搭建具有远程控制的路灯系统,实现设备的控制与反馈。
项目简介
项目中的主控器为行空板,依靠板载光线传感器、LED灯,作用是放在校园中,采集光线数据并上传到物联网平台;同时使用平台远程控制LED灯,实现物联设备的自动控制。

项目知识点

贴合新课标中八年级的内容要求,“搭建简易物联系统原型”核心教学以下知识点:
通过物联网技术搭建简易物联系统,带领学生体验什么是万物互联。

了解物联网中的传感器系统,利用光线传感器接入物联网平台,构建简易传感物联系统。

学习在物联网平台发送数据,远程控制LED灯。

学习在物联网平台接收传感器的数据,读取数据并用图表呈现数据。

设备New Device图表.png

了解数据处理的过程包括数据采集、数据预处理、数据分析和数据可视化,通过查看折线图分析一天中光线变化的规律。

掌握物联系统中的反馈控制,远程控制系统。

项目原理

新课标中,八年级主题为“物联网实践与探索”,物联网的原理架构如下图。



“远程路灯系统”中,物联网硬件架构如下图。在案例实施过程中,通过路由器构建局域网,在局域网中,使用第一块行空板K10作为智能终端,板载传感器与LED灯。使用第二块行空板K10同时作为移动终端,也接入局域网中实现服务器终端、智能终端与移动终端的数据交换。通过无线将服务器终端行空板连接到电脑上,可访问服务器数据库。


在案例实施过程中,可以使用SIOT功能,组建本地服务器。也可以使用平台,电脑作为移动终端,访问服务器数据库。
最终实现服务器终端、智能终端与移动终端的数据交换。


项目数据表

光线数据
硬件简介

在搭建远程控制路灯系统中,使用主控器结合传感器、执行器和转换线,实现项目功能。

主控器为行空板K10。

传感器包括光线传感器。

执行器包括LED灯。


硬件接线原理

“远程控制路灯系统”的硬件原理图如下。


在系统关灯时候,“智能终端路灯”行空板的界面如下图

“智能终端”行空板界面图


在系统开灯,“服务器端/移动终端”行空板的界面如下图。

“服务器端/移动终端”行空板

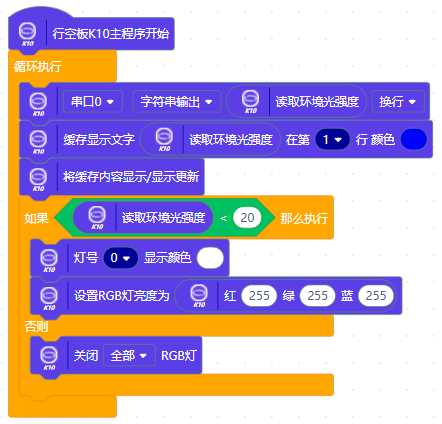

本地控制程序


远程控制程序
