处理器：
CPU：Xtensa 双核 32 位 LX6 微处理器，运行频率为 160 或 240 MHz，性能高达 600 DMIPS
超低功耗（ULP）协处理器
内存： 520 KiB SRAM
无线连接：
无线网络连接：802.11 b/g/n
蓝牙：v4.2 BR/EDR 和 BLE（与 Wi-Fi 共享无线电）
外设接口：
12 位 SAR ADC，多达 18 个通道
2 × 8 位 DAC
10 × 触摸传感器（电容式传感 GPIO）
4 × SPI
2 个 × I²S 接口
2 个 × I²C 接口
3 × UART
SD/SIO/CE-ATA/MMC/EMMC 主机控制器
SDIO/SPI 从控制器
以太网MAC 接口，支持专用 DMA 和 IEEE 1588 精确时间协议
CAN 总线 2.0
红外遥控器（TX/RX，最多 8 个通道）
电机 PWM
LED PWM（多达 16 个通道）
霍尔效应传感器
超低功耗模拟前置放大器
安全：
全部支持 IEEE 802.11 标准安全功能，包括 WFA、WPA/WPA2 和 WAPI
安全启动
Flash 加密
1024 位 OTP，客户最高 768 位
加密硬件加速：AES、SHA-2、RSA、椭圆曲线加密（ECC）、随机数生成器（RNG）
电源管理：
内部低压差稳压器
用于 RTC 的单个电源域
5μA 深度睡眠电流
从 GPIO 中断、定时器、ADC 测量、电容式触摸传感器中断中唤醒

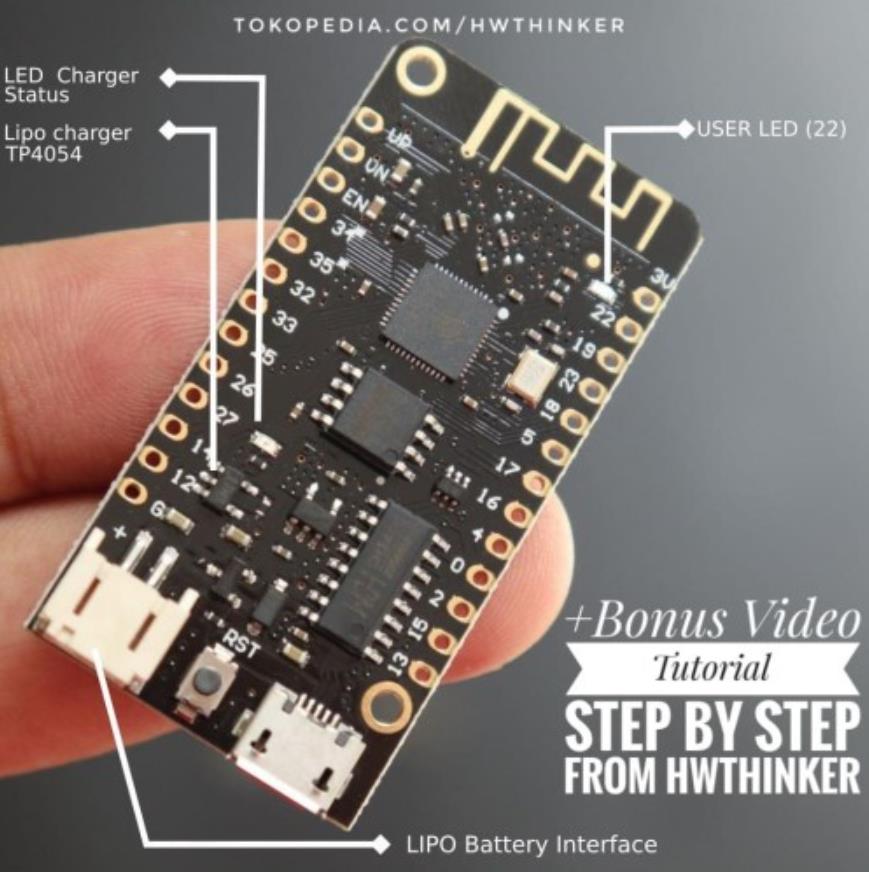

电池管理
用于 3.7v 电池的连接器（如 18650）。

【花雕学编程】Arduino动手做（237）---ESP32 WeMos LOLIN32 Lite 开发板搭建Arduino开发环境

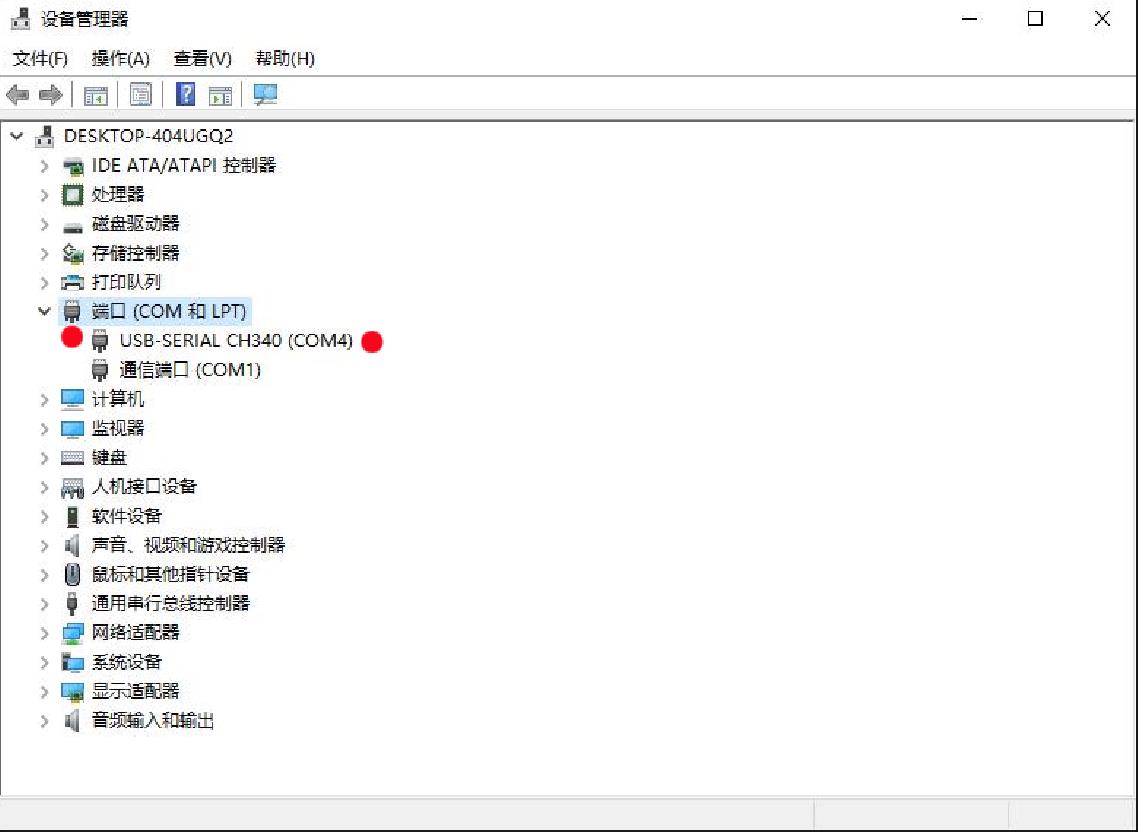

1、安装CH340驱动，打开设备管理器，查看端口情况

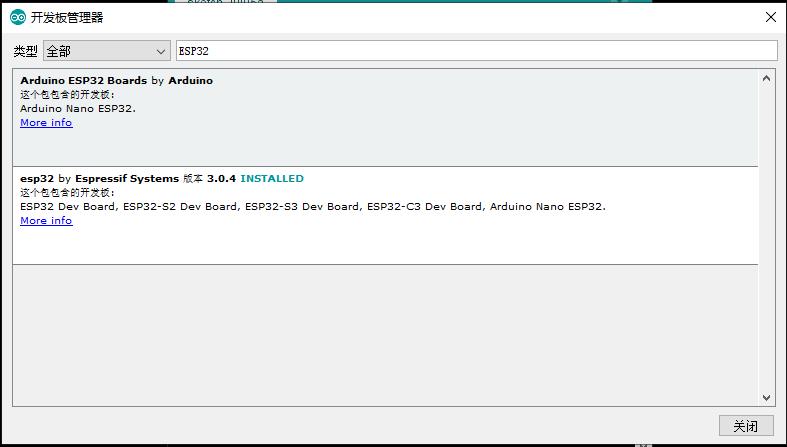

2、将 ESP32 JSON 文件链接添加到 Arduino IDE

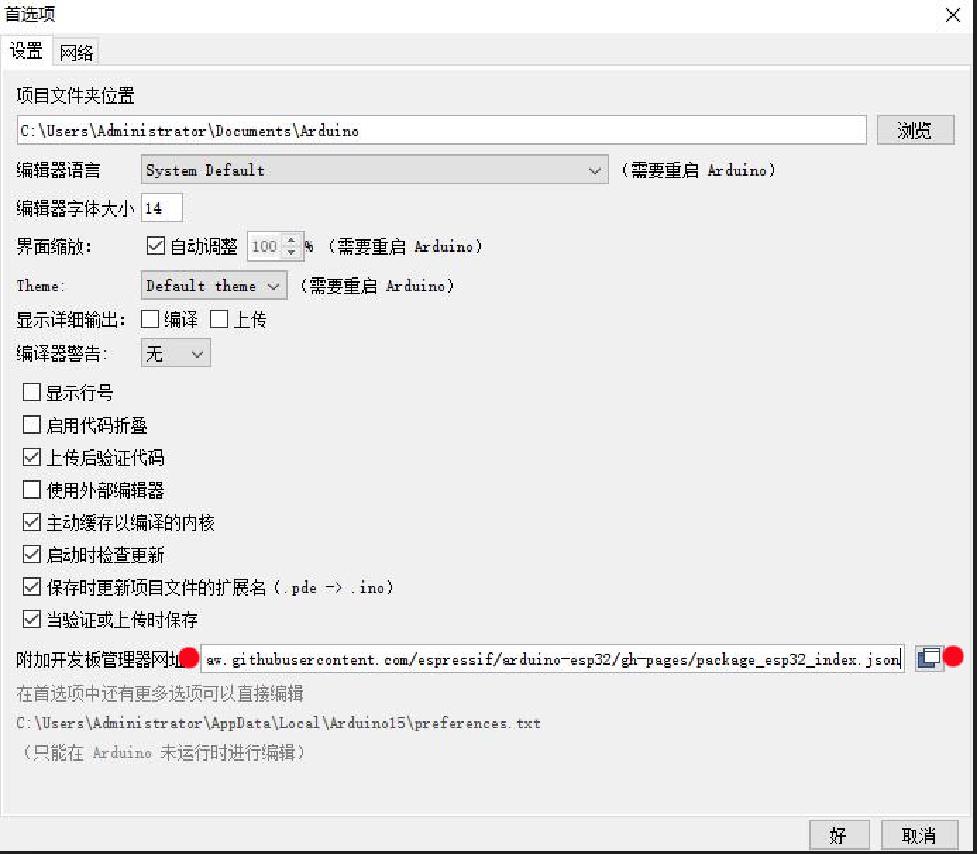

将ESP32-S3 UNO（N16R8）与 Arduino 一起使用需要在 Arduino IDE 中添加适当的 JSON 文件链接。这是在 Arduino IDE 中通过转到 File –> Preferences 来完成的。在设置选项卡中，在底部，您将看到 “Additional Boards Manager URLs”。需要添加ESP32-S3 UNO（N16R8）的链接。单击下图所示的框，将打开一个弹出窗口，可以在其中输入 JSON 文件的 URL。

JSON 文件链接：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

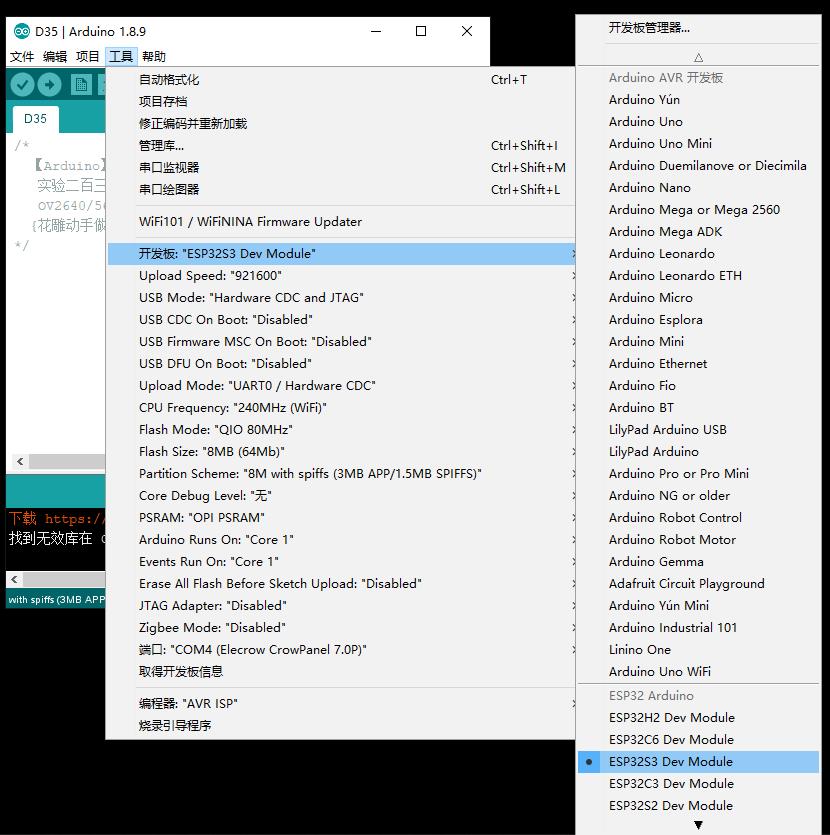

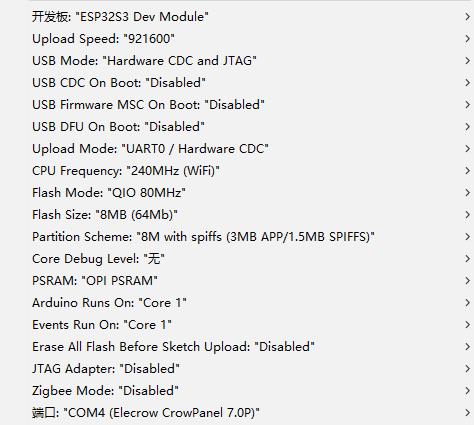

3、安装后，转到工具 –>开发板 –> ESP32 Arduino –>选择ESP32S3 Dev Module。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十七：ESP32 V1.0.0 Rev1 wifi 蓝牙 CH340G 4MB
FLASH ESP-WROOM-32开发板
{花雕动手做}项目之一：搭建Arduino开发环境，点亮板载22脚LED灯

实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
     实验二百三十七：ESP32 V1.0.0 Rev1 wifi 蓝牙 CH340G 4MB
     FLASH ESP-WROOM-32开发板
   {花雕动手做}项目之一：搭建Arduino开发环境，点亮板载22脚LED灯
*/

// setup函数在按下复位按钮或给板子上电时运行一次
void setup() {
  // 将数字引脚 LED_BUILTIN 初始化为输出模式
  pinMode(22, OUTPUT);
}

// loop函数会不断重复运行
void loop() {
  digitalWrite(22, HIGH);   // 将LED点亮（HIGH表示高电平）
  delay(1000);                       // 等待一秒
  digitalWrite(22, LOW);    // 将LED熄灭（LOW表示低电平）
  delay(1000);                       // 等待一秒
}

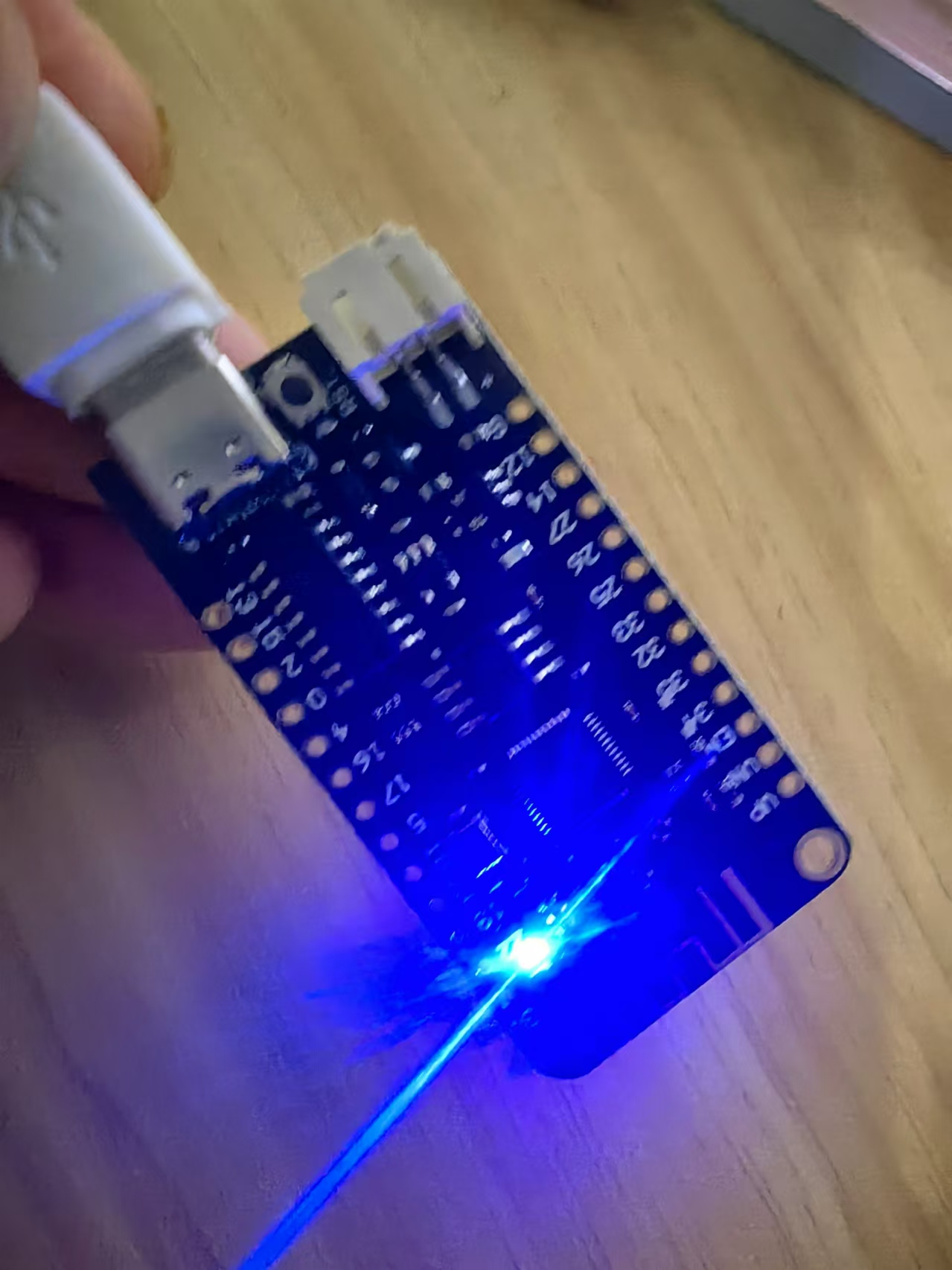

实验场景图

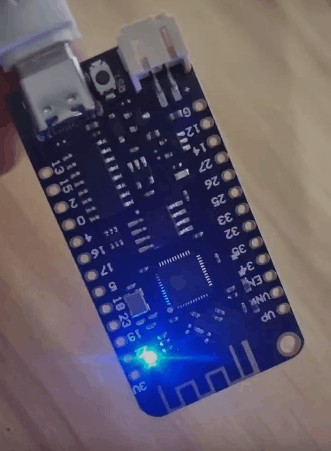

实验场景图动态图
