【花雕学编程】Arduino动手做（199）---ESP32 LCD12864屏之随机绘制 10 条不同角度的直线- Makelog(造物记)

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

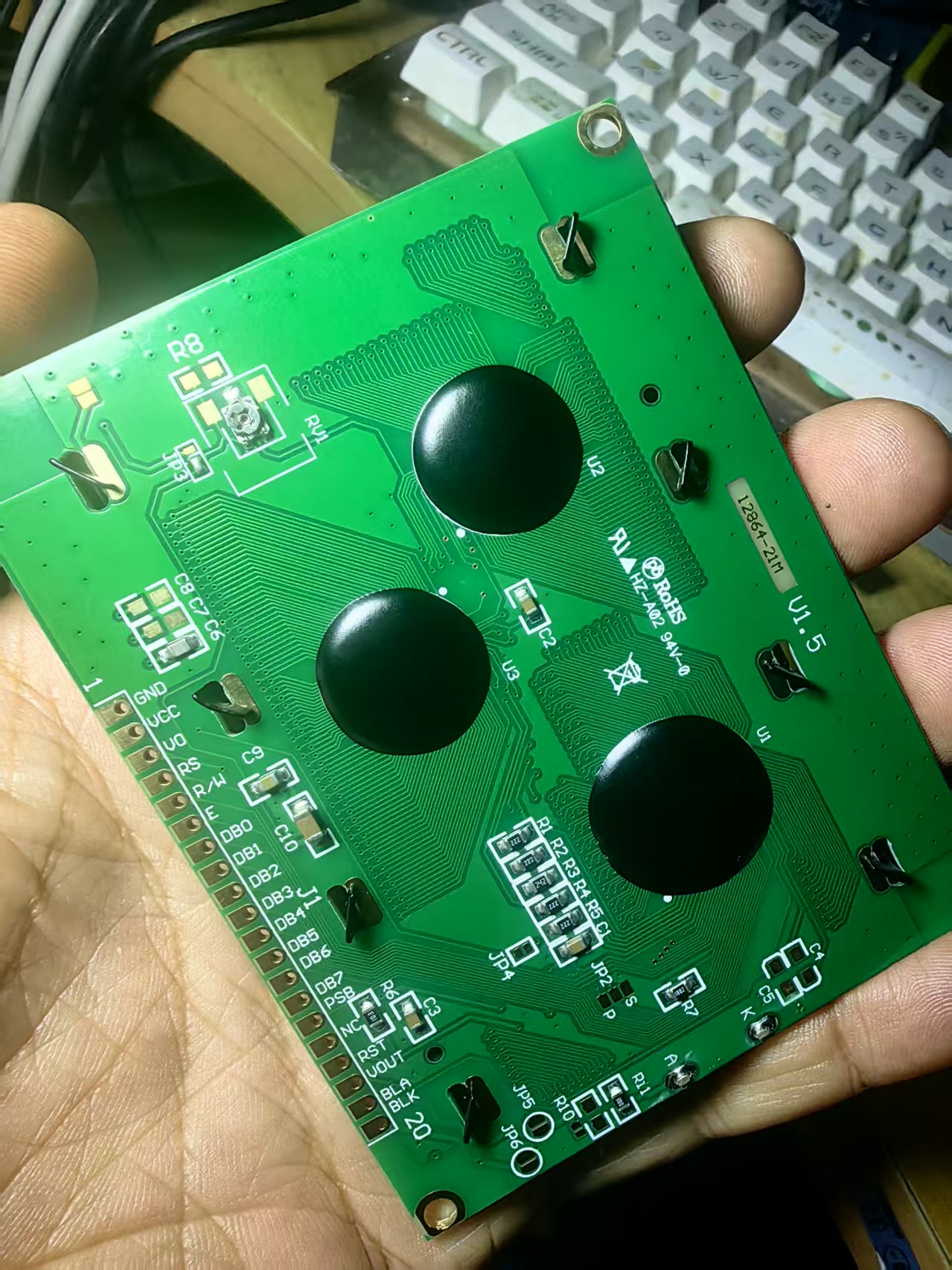

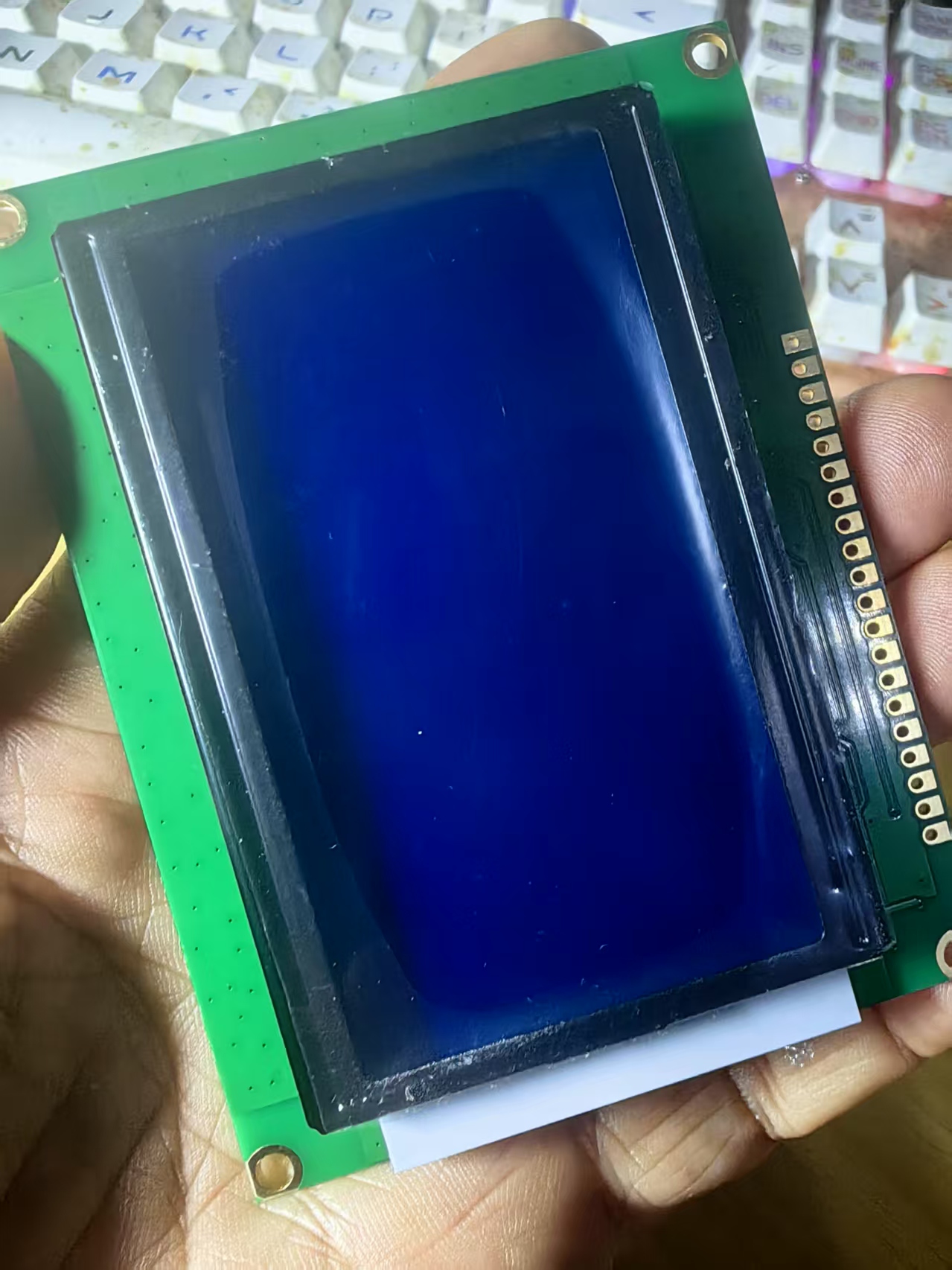

实验一百九十九：蓝屏LCD12864液晶屏带中文字库带背光12864-5V 并口串口
项目之七：ESP32 LCD12864屏之随机绘制 10 条不同角度的直线

实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
  项目之七：ESP32 LCD12864屏之随机绘制 10 条不同角度的直线
*/

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>

// 使用软件 SPI 适配 ESP32

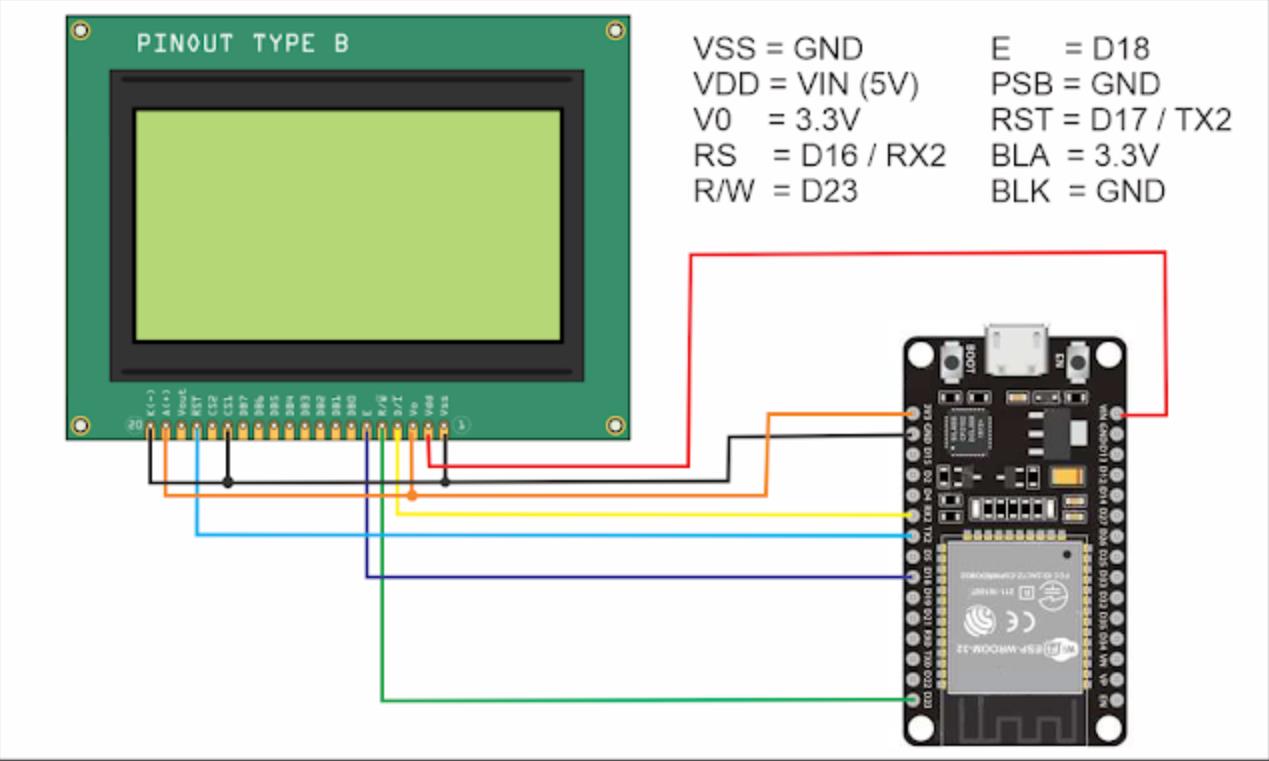

U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);

void setup() {
    Serial.begin(115200);
    u8g2.begin();
    u8g2.setPowerSave(0);  // **关闭省电模式**
    u8g2.setContrast(200); // **调整对比度**
    u8g2.setDisplayRotation(U8G2_R2);  // **旋转 180 度**
}

void loop() {
    u8g2.firstPage();
    do {
        for (int i = 0; i < 10; i++) {
            int x1 = random(0, 128);   // **随机起点 X**
            int y1 = random(0, 64);    // **随机起点 Y**
            int angle = random(0, 360); // **随机角度（0~360°）**

            // **计算终点坐标**
            int length = 50;  // 固定直线长度
            int x2 = x1 + cos(radians(angle)) * length;
            int y2 = y1 + sin(radians(angle)) * length;

            // **绘制直线**
            u8g2.drawLine(x1, y1, x2, y2);
        }
    } while (u8g2.nextPage());

    delay(2000);  // **每 2 秒刷新一次**
}

代码解读

这段代码在 ST7920 LCD 屏幕上实现了随机角度绘制 10 条直线，其核心逻辑如下：

1. 初始化
✅ u8g2.begin(); → 启动 ST7920 屏幕
✅ u8g2.setPowerSave(0); → 防止屏幕进入省电模式
✅ u8g2.setContrast(200); → 提高对比度，确保直线清晰可见
✅ u8g2.setDisplayRotation(U8G2_R2); → 让屏幕旋转 180 度

2. 生成随机直线
✅ random(0, 128) → 随机生成 X 坐标
✅ random(0, 64) → 随机生成 Y 坐标
✅ random(0, 360) → 生成随机角度（0~360°）

3. 计算终点
✅ cos(radians(angle)) * length → 计算终点 X 坐标
✅ sin(radians(angle)) * length → 计算终点 Y 坐标
✅ length = 50 → 设定直线长度

4. 画面刷新
✅ u8g2.drawLine(x1, y1, x2, y2); → 绘制随机角度的直线
✅ delay(2000); → 每 2 秒刷新一次
✅ firstPage(); do { ... } while (nextPage()); → 避免屏幕闪烁

这个代码让 ST7920 屏幕随机绘制 10 条不同角度的直线，并每两秒刷新。

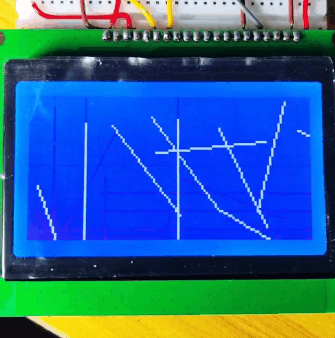

实验场景图动态图
