37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验四十九：有源蜂鸣器模块低电平触发蜂鸣器控制板发声传感器智能小车

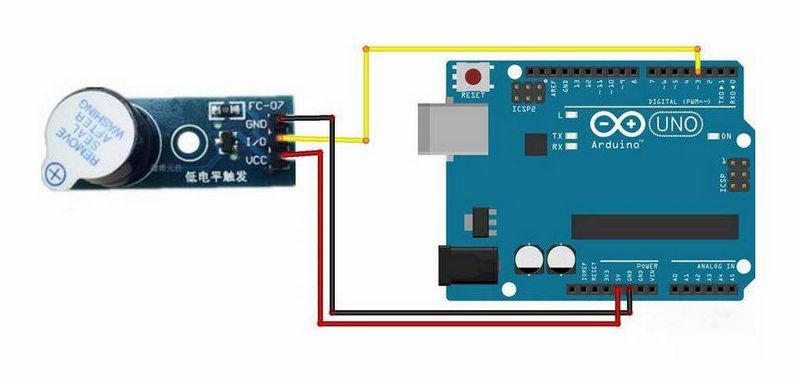

Arduino实验接线示意图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

实验四十九：有源蜂鸣器模块低电平触发蜂鸣器控制板发声传感器智能小车

程序一：有源蜂鸣器循环发声（间隔一秒）

Arduino实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  程序一：有源蜂鸣器循环发声（间隔一秒）
*/

int buzzPin = 3;
void setup() {
  pinMode(buzzPin, OUTPUT);
}

void loop() {
  digitalWrite(buzzPin, HIGH);//有源蜂鸣器响起
  delay(1000);
  digitalWrite(buzzPin, LOW);  //有源蜂鸣器关闭
  delay(1000);
}

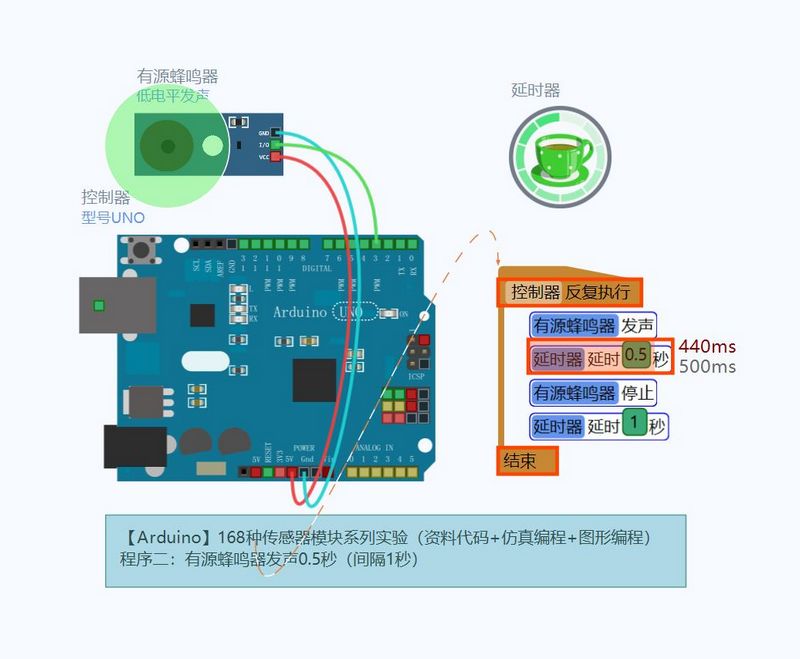

程序二：有源蜂鸣器发声0.5秒（间隔1秒）
实验开源仿真编程（Linkboy V4.63）

程序三：有源蜂鸣器急促发声（间隔0.5秒）

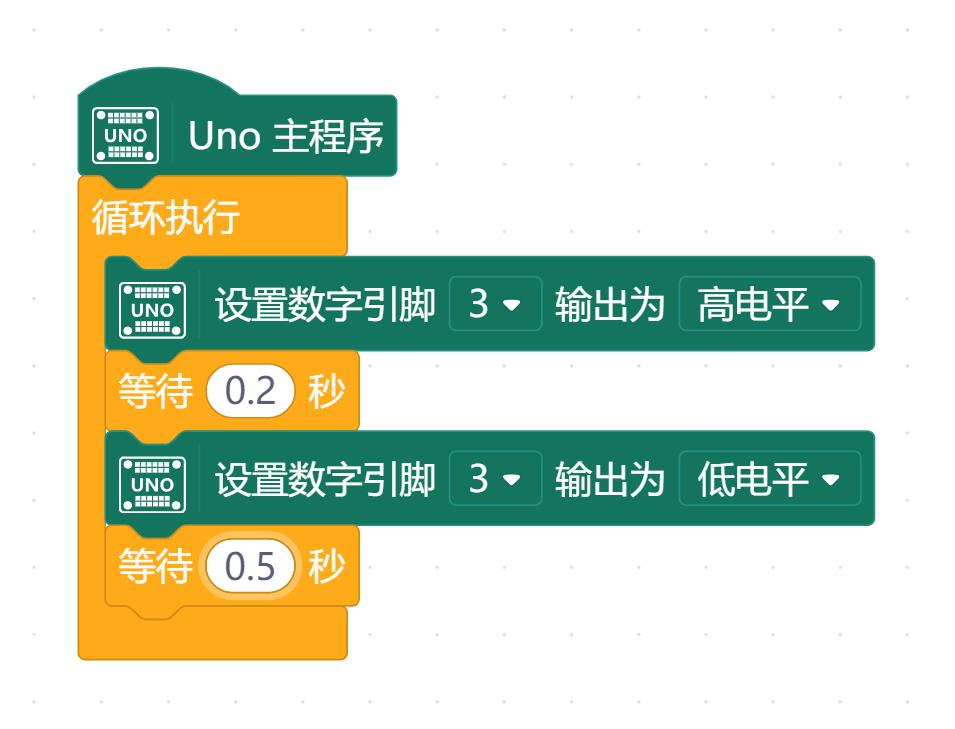

实验开源图形编程（Mind+、编玩边学）

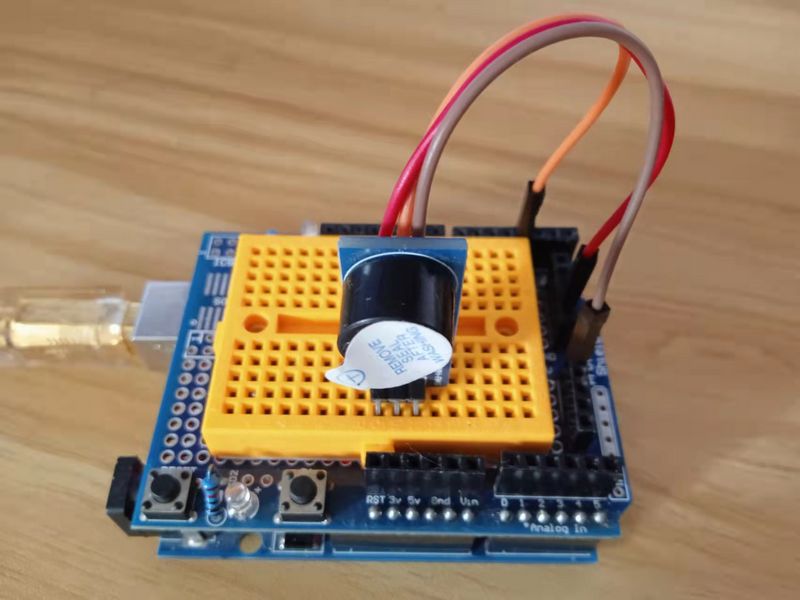

Arduino实验场景图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

实验四十九：有源蜂鸣器模块低电平触发蜂鸣器控制板发声传感器智能小车

程序四：Arduino HC-SR04 安全報警器

Arduino实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  程序四：Arduino HC-SR04 安全報警器
*/

//定义引脚
#define buzzer 3 //蜂鸣器接D3
#define trigPin 4 //超声波模块Trig接D4
#define echoPin 5 //超声波模块Echo接D5
#define ledbin 13 //LED灯接D13

void setup() {
  Serial.begin (9600);
  pinMode(trigPin, OUTPUT);//设置为输出
  pinMode(echoPin, INPUT);//设置为输入
  pinMode(buzzer, OUTPUT);//设置为输出
  pinMode(ledbin, OUTPUT);//设置为输出
}

void loop() {
  long duration, distance;
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);
  duration = pulseIn(echoPin, HIGH);
  distance = (duration / 2) / 29.1;//超声波测距换算为厘米

  //当距离小于10厘米（预设阙值），触发报警
  if (distance < 10) {
    digitalWrite(buzzer , HIGH);//蜂鸣器响
    digitalWrite(ledbin , HIGH);//LED亮
    delay(1000);
  }
  else {
    digitalWrite(buzzer , LOW);
    digitalWrite(ledbin , LOW);
  }
}

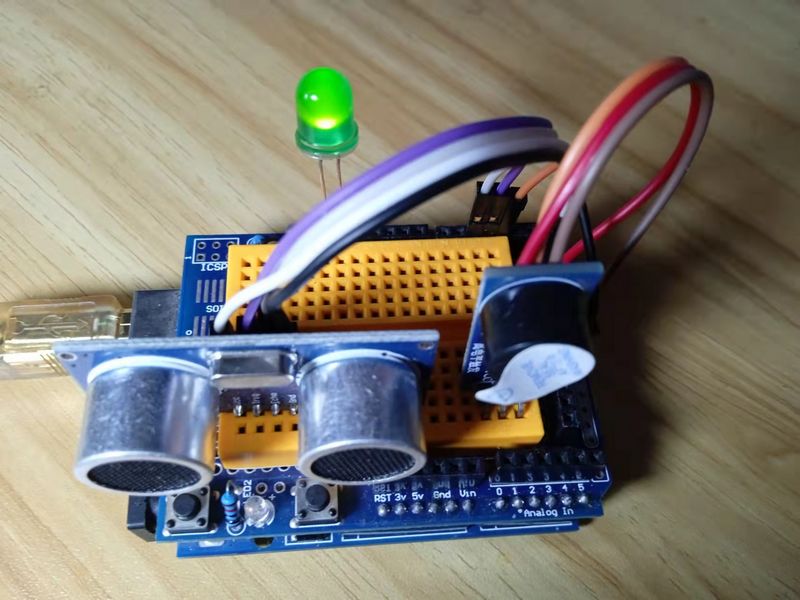

Arduino实验场景图

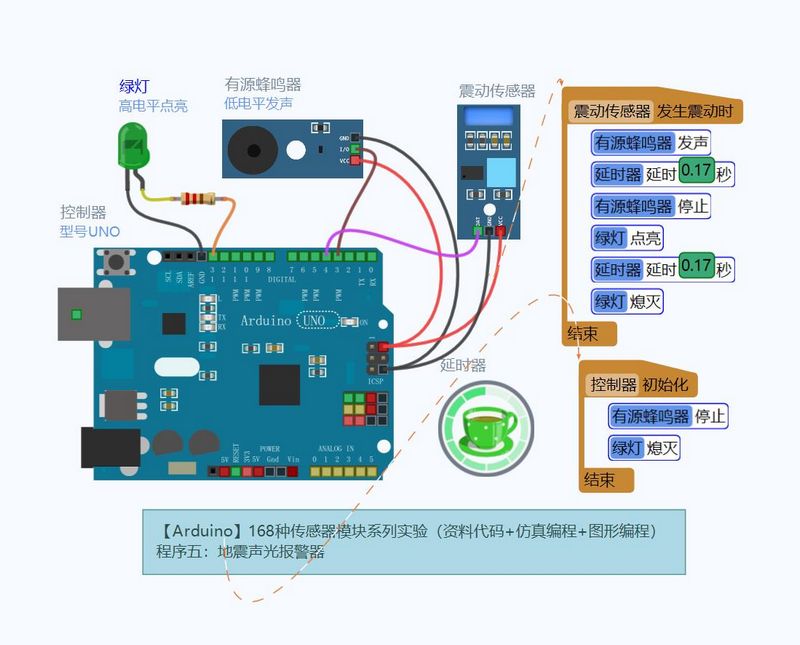

程序五：地震声光报警器
实验开源仿真编程（Linkboy V4.63）

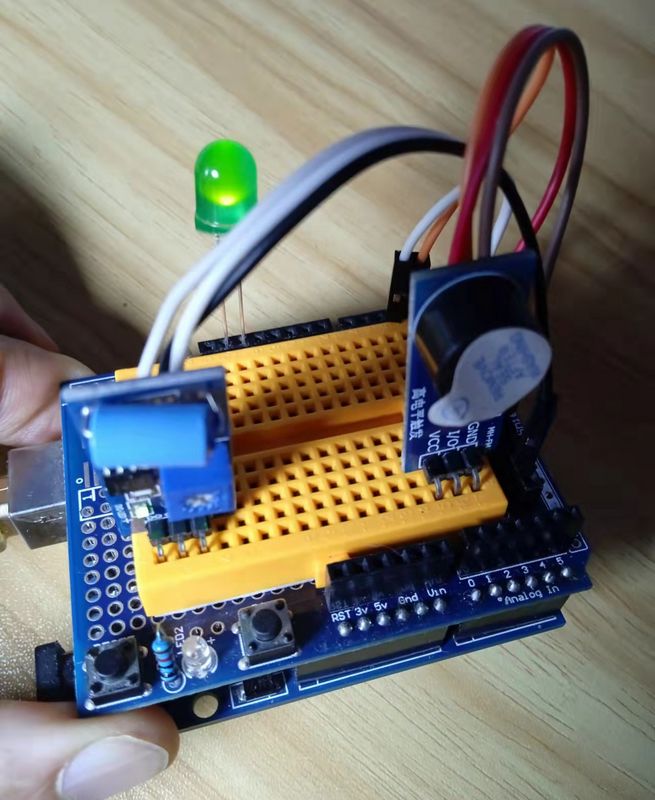

Arduino实验场景图
